FZW28-12 Наружный секционирующий вакуумный выключатель нагрузки

Обзор

FZW28-12(FFK) серия наружный секционирующий вакуумный выключатель нагрузки предназначен для наружных трёхфазных распределительных систем переменного тока с номинальным напряжением 12 кВ и номинальной частотой 50 Гц, используется для коммутации тока нагрузки и включения тока короткого замыкания. FZW28-12(FFK) серия наружный секционирующий вакуумный выключатель нагрузки применим для подстанций, промышленных и горнодобывающих предприятий, городских/сельских сетей для защиты и управления, автоматизированных распределительных сетей и мест с частыми операциями. Данная серия представляет собой выключатель управления и коммутации для распределительных систем воздушных линий, выпускается в нескольких типах. Благодаря таким выдающимся преимуществам, как безмасляность, простота механизма, надёжность работы и необслуживаемость, он широко применяется до настоящего времени. В сочетании с датчиками повреждений типа FDR или удалёнными терминалами RTU он образует очень простую систему автоматизации распределения, которая может автоматически определять место повреждения воздушной линии и изолировать повреждённый участок. Это отвечает потребности модернизации существующих распределительных устройств Китая в направлении безмасляного и автоматизированного распределительного оборудования.

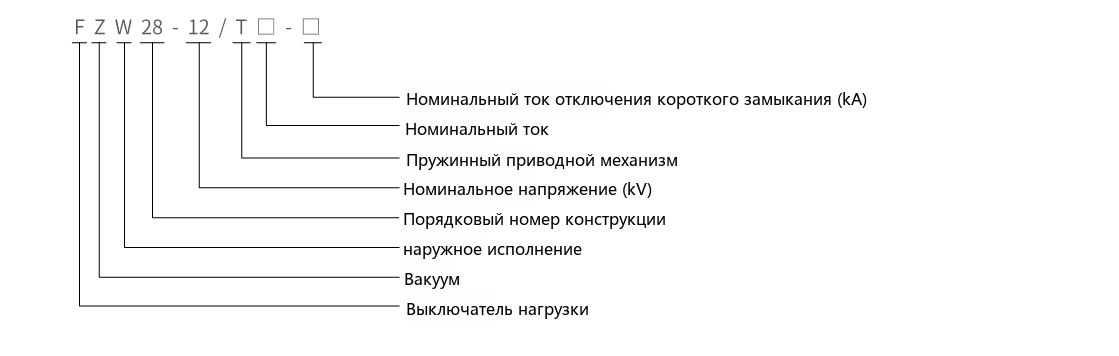

Обозначение типа

Функции

Выключатель обеспечивает следующие функции: автоматическая блокировка междуфазных коротких замыканий — при возникновении междуфазного короткого замыкания на ответвлении пользователя секционирующий выключатель отключается и блокируется немедленно после срабатывания защиты выключателя или реклоузера подстанции; после повторного включения подстанции другие пользователи ответвлений на фидере быстро восстанавливают питание; быстрое определение места повреждения — когда повреждение ответвления пользователя вызывает срабатывание защиты секционирующего выключателя, ответственный пользователь теряет питание и сообщает информацию о повреждении, поэтому персонал энергоснабжающей организации может устранить неисправность на месте с помощью карманного компьютера или коммуникационного модуля; автоматическое устранение однофазных замыканий на землю — при возникновении однофазного замыкания на землю на ответвлении пользователя секционирующий выключатель автоматически отключается, при этом другие пользователи ответвлений на подстанции и фидере не воспринимают повреждение. Этот выключатель может реализовать следующие функции: мгновенная токовая защита, максимальная токовая защита, трёхкратное автоматическое повторное включение, регистрация событий, защита от бросков тока намагничивания, защита от нулевой последовательности, часы реального времени, ускорение АПВ, запрос состояния в реальном времени, интеллектуальное ручное управление, местная/дистанционная настройка, активное сообщение о повреждении и функция коротких сообщений GSM.

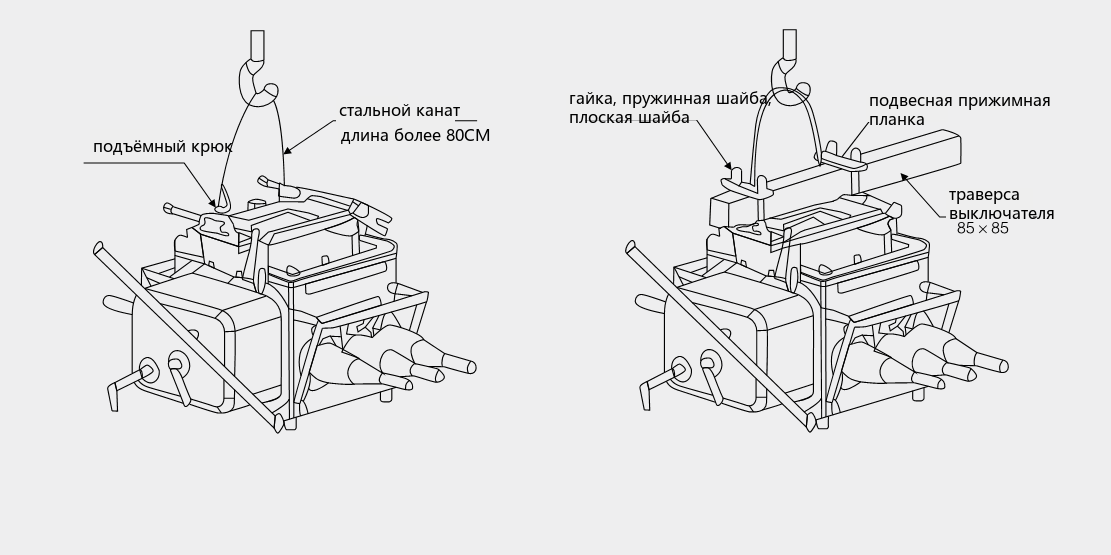

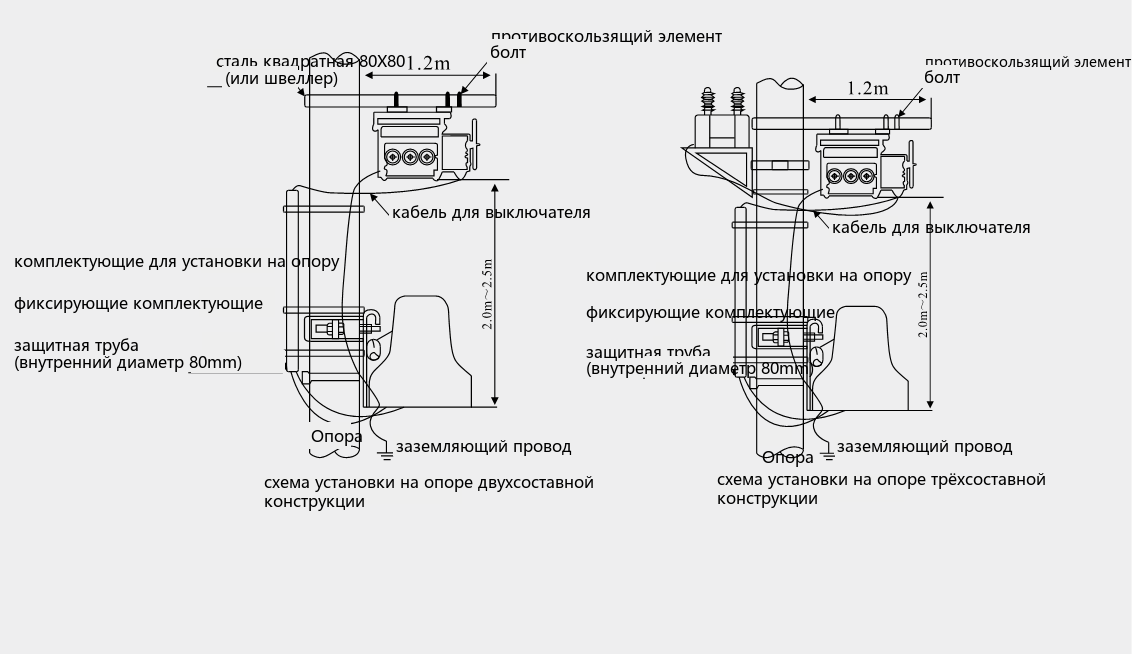

Габаритные и установочные размеры

Технические параметры

Основные технические параметры вакуумного выключателя нагрузки FZW28-12(FFK) приведены в таблице ниже. Выключатель нагрузки FZW28-12 обеспечивает номинальный ток 630 А, номинальный ток термической стойкости 16 кА за 2 с и номинальный ток электродинамической стойкости 40 кА, с выдерживаемым напряжением грозового импульса 75 кВ на землю и 85 кВ через изолирующий промежуток.
