Обзор продукции
Выключатель нагрузки внутренней установки FN7-12/630 с номинальным напряжением 12 кВ и номинальным током 630 А предназначен для трёхфазных электросистем переменного тока 50 Гц напряжением 12 кВ для отключения тока нагрузки и включения тока короткого замыкания. Данный выключатель нагрузки широко применяется на промышленных и горнодобывающих предприятиях, а также в городских и сельских распределительных сетях.
Особенности продукции: данное изделие представляет собой стандартный выключатель нагрузки внутренней установки высокого напряжения (без предохранителя). Он способен отключать нормальный рабочий ток и часть тока перегрузки, но не обладает собственной способностью отключения короткого замыкания и должен использоваться совместно с вышестоящими защитными устройствами. Он подходит для цепей в распределительных сетях внутренней установки 12 кВ, требующих только коммутации нагрузки. Выключатель нагрузки FN7-12/630 имеет номинальный ток 630 А, номинальный ток термической стойкости 4 с 20 кА и номинальный пиковый ток стойкости 50 кА. Без предохранителя выключатель нагрузки внутренней установки FN7-12/630 отключает нормальный ток нагрузки, ток замкнутого контура и зарядный ток кабеля в системах 12 кВ.

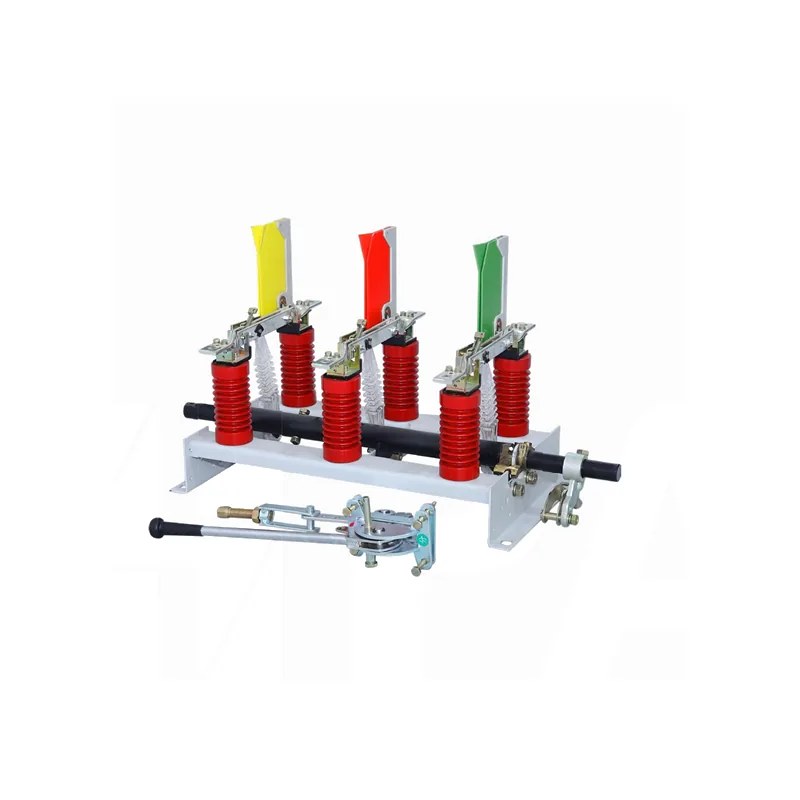

Изображения продукции
Обозначение типа
Формат кода типа: F N 7 12 D - X L / R A - F 630
| F | Выключатель нагрузки |
| N | Внутренней установки |
| 7 | Номер исполнения |
| 12 | Номинальное напряжение (кВ) |
| D | Заземляющий разъединитель |
| X | Положение заземляющего разъединителя (вводной конец: S; выводной конец: X) |
| L | Блокировочное устройство (с: L; без: пусто) |
| R | С предохранителем |
| A | Предохранитель с бойком (с: A; без: пусто) |
| F | Электрическое устройство отключения (с: F; без: пусто) |
| 630 | Номинальный ток (400, 630А) |
Нормальные условия эксплуатации
- Температура окружающего воздуха: верхний предел +40°C, нижний предел -10°C для обычных районов и -25°C для районов с суровым холодом;
- Высота над уровнем моря не более 1000 м;
- Относительная влажность: среднесуточная не более 95%, среднемесячная не более 90%;
- Окружающий воздух не должен быть значительно загрязнён коррозионными или горючими газами и водяным паром;
- Отсутствие частой сильной вибрации.
Основные технические параметры
| Параметр | Значение (400A) | Значение (630A) |
|---|---|---|
| Номинальное напряжение (кВ) | 12 | 12 |
| Номинальный уровень изоляции, выдерживаемое напряжение промышленной частоты 1 мин при 50 Гц (кВ) | 42 между фазами/фаза-земля; 48 через изолирующий промежуток | 42 между фазами/фаза-земля; 48 через изолирующий промежуток |
| Выдерживаемое импульсное напряжение 1,2/5 мкс (кВ) | 75 между фазами/фаза-земля; 85 через изолирующий промежуток | 75 между фазами/фаза-земля; 85 через изолирующий промежуток |
| Номинальный ток (А) | 400 | 630 |
| Номинальный ток термической стойкости (кА, 4 с) | 12.5 | 20 |
| Включающая способность выключателя нагрузки и заземляющего разъединителя (кА, пиковая) | 31.5 | 50 |
| Номинальный пиковый ток стойкости (кА) | 31.5 | 50 |
Габаритные и установочные размеры
