Обзор
FZN25-12 и FZ(R)N25-12D выключатели нагрузки внутренней установки переменного тока высокого напряжения вакуумные вместе с FZRN25-12D/T200-31.5 комбинацией выключатель нагрузки-предохранитель внутренней установки переменного тока высокого напряжения вакуумной представляют собой устройства управления и защиты для трёхфазных распределительных систем переменного тока 50 Гц, 12 кВ. Продукты безмасляные, нетоксичные, не представляют пожарной и взрывной опасности и широко применяются на промышленных и горнодобывающих предприятиях, а также в городских распределительных пунктах зданий. Комбинация обеспечивает более надёжную защиту трансформаторов и другого электрооборудования, чем выключатель, и особенно подходит для распределительных пунктов, блоков двойного радиального питания и комплектных трансформаторных подстанций. FZN25-12D/T630-20 выключатель нагрузки внутренней установки переменного тока высокого напряжения вакуумный (далее — выключатель) представляет собой трёхфазное устройство внутренней установки переменного тока 50 Гц с номинальным напряжением 12 кВ, предназначенное для распределительных подстанций промышленных и горнодобывающих предприятий и подстанций, служит для защиты и управления электроустановками, для коммутации тока нагрузки, тока замкнутого контура, трансформаторов без нагрузки и тока зарядки кабеля. Он оснащён заземляющим разъединителем, способным включать ток короткого замыкания. Его привод может быть ручным или электрическим, что обеспечивает требования трёх дистанций (телеметрия, телесигнализация, телеуправление) энергосистемы. FZRN25-12D/T200-31.5 комбинация выключатель нагрузки-предохранитель внутренней установки переменного тока высокого напряжения вакуумная (далее — комбинация) представляет собой трёхфазное устройство внутренней установки переменного тока 50 Гц с номинальным напряжением 12 кВ, предназначенное для распределительных подстанций промышленных и горнодобывающих предприятий и подстанций, используется для управления нагрузкой и защиты от короткого замыкания. Она также оснащена заземляющим разъединителем, способным включать ток короткого замыкания. Её привод может быть ручным или электрическим, что обеспечивает требования трёх дистанций энергосистемы.

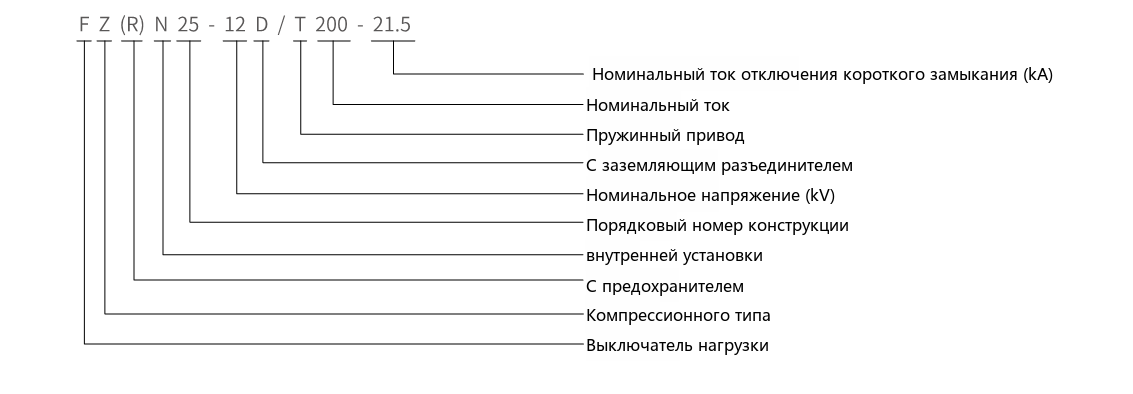

Обозначение типа

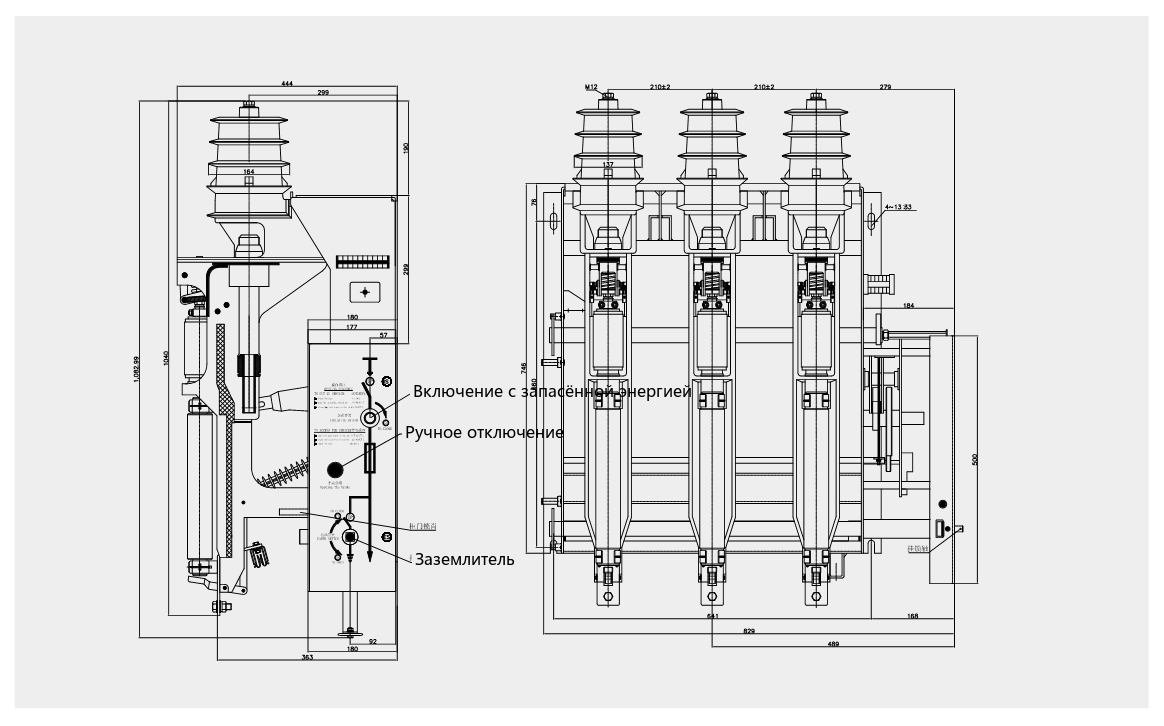

Габаритные и установочные размеры
Технические параметры (см. таблицу)
| № | Параметр | Ед. изм. | FZN25-12D/T630-20 | FZRN25-12D/T200-31.5 |
|---|---|---|---|---|
| FZN25-12D/T630-20 | FZRN25-12D/T200-31.5 | |||
| 1 | Номинальное напряжение | кВ | 12 | 12 |
| 2 | Номинальный ток | А | 630 | 200 |
| 3 | Номинальная частота | Гц | 50 | 50 |
| 4 | Номинальный уровень изоляции - выдерживаемое напряжение промышленной частоты 1 мин | кВ | 30 через дугогасительную камеру; 42 на землю/между фазами; 48 через изолирующий промежуток | 30 через дугогасительную камеру; 42 на землю/между фазами; 48 через изолирующий промежуток |
| Выдерживаемое напряжение грозового импульса (амплитуда) | кВ | 75 на землю/между фазами; 85 через изолирующий промежуток | 75 на землю/между фазами; 85 через изолирующий промежуток | |
| 5 | Номинальный ток термической стойкости | кА | 20 | - |
| 6 | Номинальная длительность короткого замыкания | с | 4 | - |
| 7 | Номинальный ток электродинамической стойкости | кА | 50 | - |
| 8 | Номинальный ток отключения активной нагрузки | А | 630 | - |
| 9 | Номинальный ток отключения замкнутого контура | А | 630 | - |
| 10 | Номинальный ток отключения зарядки кабеля | А | 10 | - |
| 11 | Номинальная отключающая способность трансформатора без нагрузки | кВА | 1600 | 1600 |
| 12 | Номинальный ток отключения при коротком замыкании | кА | - | 31,5 |
| 13 | Номинальный ток передачи | А | - | 200 |
| 14 | Тип предохранителя | - | SDLAJ-12 SFLAJ-12 | |
| 15 | Энергия срабатывания бойка | Дж | - | 1+0,5 |
| 16 | Номинальный ток включения при коротком замыкании | кА | 50 | 80 (ожидаемый) |
| 17 | Номинальный ток термической стойкости заземляющего разъединителя | кА | 20 | 20 |
| 18 | Номинальная длительность короткого замыкания заземляющего разъединителя | с | 2 | 2 |
| 19 | Номинальный ток электродинамической стойкости заземляющего разъединителя | кА | 50 | 50 |
| 20 | Номинальное напряжение вспомогательной цепи | AC 220 / DC 110 | AC 220 / DC 110 | |
| 21 | Механическая износостойкость | раз | 10000 | 10000 |
