Обзор
FKN12-12/FKRN12-12D выключатель нагрузки внутренней установки высокого напряжения автогазовый предназначен для трёхфазных распределительных устройств высокого напряжения 12 кВ и ниже, служит для управления и защиты электрооборудования, такого как трансформаторы, кабели и воздушные линии. Выключатель нагрузки FKN12/FKRN12-12D особенно подходит для тупиковых подстанций и комплектных трансформаторных подстанций в городских и сельских распределительных сетях. Он также применим для управления и защиты распределительных пунктов и блоков двойного радиального питания, и этот выключатель нагрузки обеспечивает безмасляную, удобную в обслуживании работу. Выключатель нагрузки FKN12-12 обеспечивает номинальный ток термической стойкости за 4 с 20 кА, номинальный ток включения при коротком замыкании 50 кА и номинальный ток отключения активной нагрузки 630 А.

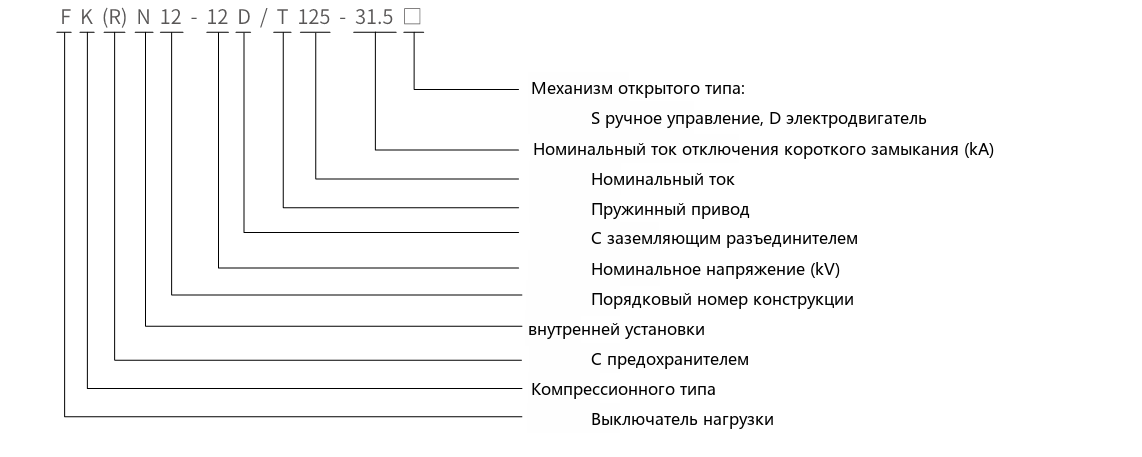

Обозначение типа
Нормальные условия эксплуатации
Температура окружающего воздуха: верхний предел +40°C;
Нижний предел -25°C (хранение и транспортировка допускаются при -30°C); среднесуточная не более +35°C;
Высота над уровнем моря: не более 1000 м; относительная влажность воздуха: среднесуточная не более 95%, среднемесячная не более 90%;
Сейсмичность: не более 8 баллов
Окружающий воздух не должен быть значительно загрязнён коррозионно-активными или горючими газами, водяным паром и т.п.;
◇ Отсутствие частой сильной вибрации; ◇ Степень загрязнения: класс II.

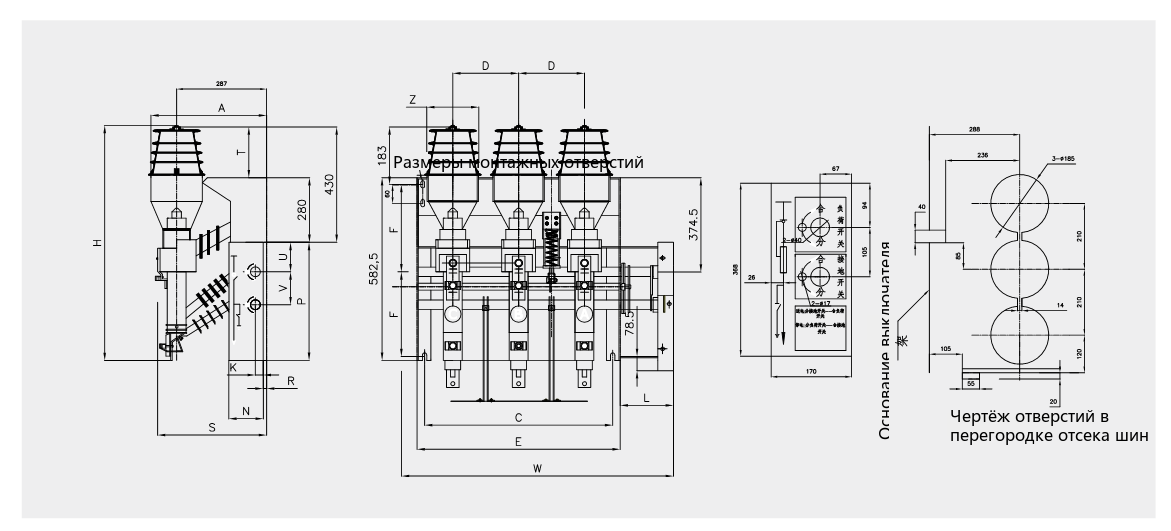

Габаритные и установочные размеры
Размеры (A H C D E F K J L M N P R s T U V W Z) Масса
| Модель Ед. изм. | A | H | C | D | E | F | K | J | L | M | N | P | R | T | U | W | Z | Масса | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FKRN12-A-12D | 390 | 840 | 600 | 210 | 642 | 270 | 67 | 50 | 170 | 287 | 171 | 368 | 16 | 405 | 150 | 94 | 105 | 868 | 180 | 70 кг |
| № | Параметр | Ед. изм. | Данные | ||
|---|---|---|---|---|---|
| FKN12-12D | FKRN12-12D | ||||
| 1 | Номинальное напряжение | кВ | 12 | ||
| 2 | Номинальная частота | Гц | 50 | ||
| 3 | Номинальный ток | А | |||
| 4 | Выдерживаемое напряжение грозового импульса | кВ | 42 на землю/между фазами, 48 через изолирующий промежуток | ||
| 5 | Выдерживаемое напряжение промышленной частоты 1 мин | кВ | 75 на землю/между фазами, 85 через изолирующий промежуток | ||
| 6 | Номинальный ток термической стойкости | Выключатель нагрузки | кА | 20 | |
| Заземляющий разъединитель | кА | 20 | |||
| 7 | Номинальная длительность короткого замыкания | Выключатель нагрузки | с | 4 | |
| Заземляющий разъединитель | с | 2 | |||
| 8 | Номинальный ток включения при коротком замыкании (амплитуда) | 50 | |||
| 9 | Номинальный ток отключения | Ток отключения активной нагрузки | А | 630 | |
| Ток отключения замкнутого контура | А | 630 | |||
| Ток отключения активной нагрузки 5% | А | 31,5 | |||
| Ток зарядки кабеля | А | 10 | |||
| Отключающая способность трансформатора без нагрузки | кВА | 1250 | |||
| 10 | Номинальный ток отключения при коротком замыкании (токоограничивающий предохранитель) | кА | 31,5 | ||
| 11 | Номинальный ток передачи | А | 1200 | ||
| 12 | Механическая износостойкость | раз | 2000 | 2000 | |
| 13 | Энергия срабатывания бойка | Дж | Дж | 1+0,5 | |
