Обзор
FLN36-12D выключатель нагрузки внутренней установки переменного тока высокого напряжения представляет собой распределительное устройство среднего напряжения, разработанное компанией Gaosuo Electric Co., Ltd. с учётом международных передовых технологий и в соответствии с соответствующими стандартами китайской энергосистемы. Его характеристики полностью соответствуют IEC 60694 и IEC 62271-103, а также национальным стандартам GB3804-2004 (Выключатели нагрузки переменного тока высокого напряжения для номинальных напряжений от 3,6 кВ до 40,5 кВ), GB1985-2004 (Разъединители и заземляющие разъединители переменного тока) и GB/T11022-1999 (Общие технические требования к распределительным устройствам и устройствам управления высокого напряжения). Он является основным коммутационным элементом распределительных пунктов. Объединяя включение, отключение и заземление в одном блоке, выключатель размещён в полностью герметичном армированном эпоксидном корпусе, заполненном газом SF6 при 0,05 МПа, реализуя три функции с минимальным количеством деталей, что обеспечивает качество и надёжность продукта. Он необслуживаемый и может безопасно работать более 20 лет в нормальных условиях. Это устройство широко применяется в распределительных пунктах 12 кВ и кабельных распределительных сетях.
Обозначение типа

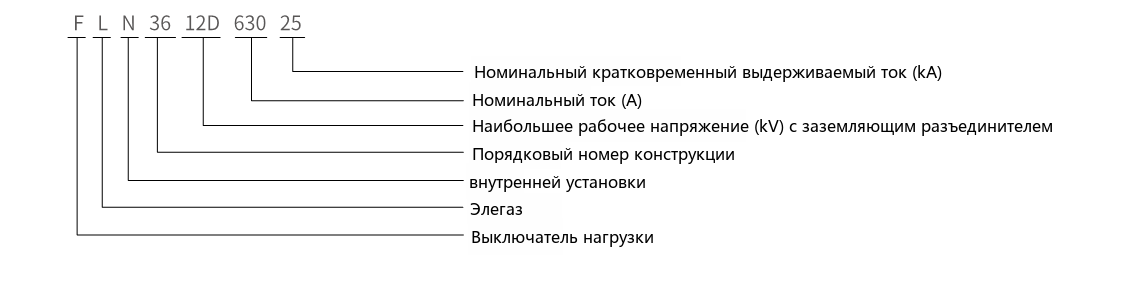

Обозначение модели выключателя нагрузки FLN36-12D следует стандартному кодированию для выключателей нагрузки переменного тока высокого напряжения внутренней установки; см. схему ниже для деталей выводов и размеров. Выключатель нагрузки FLN36-12D имеет номинальный ток 630 А, номинальный ток термической стойкости за 4 с 20 кА и номинальный ток электродинамической стойкости 50 кА. С номинальным током отключения активной нагрузки и замкнутого контура 630 А и током отключения зарядки кабеля 10 А FLN36-12D подходит для распределительных сетей 12 кВ.
| Параметр | Ед. изм. | Данные |
|---|---|---|
| Номинальное напряжение | кВ | 12 |
| Номинальная частота | Гц | 50 |
| Номинальный ток | А | 630 |
| Номинальный ток электродинамической стойкости | кА | 50 |
| Номинальный ток термической стойкости за 4 с | кА | 20 |
| Номинальный ток включения | кА | 50 |
| Номинальный ток отключения (активная нагрузка) | А | 630 |
| Номинальный ток отключения (замкнутый контур) | А | 630 |
| Номинальный ток отключения (зарядка кабеля) | А | 10 |
| Выдерживаемое напряжение промышленной частоты 1 мин (между фазами, на землю/открытый промежуток) | кВ | 42/48 |
| Выдерживаемое напряжение грозового импульса (между фазами, на землю/открытый промежуток) | кВ | 75/85 |
| Относительное давление газа SF6 (избыточное при 20°C) | МПа | ≤0,04 |
| Номинальное рабочее напряжение (двигатель) | - | AC/DC220 |
| Номинальное напряжение расцепителя | - | AC/DC220 |
| Средняя скорость отключения | м/с | 3,5±1,5 |
| Средняя скорость включения | м/с | 3,5±1,5 |
| Синхронность включения/отключения трёх фаз | мс | ≤3 |
| Сопротивление главной цепи | мкОм | ≤120 |
| Максимальный крутящий момент ручного управления | Н·м | ≤160 |
| Расстояние между центрами фаз | мм | 210±0,5 |
