Обзор продукта
FN5-12RL/630A выключатель нагрузки внутренней установки высокого напряжения с номинальным напряжением 12 кВ и номинальным током 630 А предназначен для распределительных сетей переменного тока 50 Гц, 12 кВ для отключения тока нагрузки и включения тока короткого замыкания. Этот выключатель нагрузки широко применяется на промышленных и горнодобывающих предприятиях, а также в городских и сельских распределительных сетях.
FN5-12 выключатель нагрузки внутренней установки высокого напряжения и комбинация выключатель нагрузки-предохранитель (далее — выключатель) предназначены для распределительных сетей переменного тока 50 Гц, 12 кВ для отключения тока нагрузки и включения тока короткого замыкания. Выключатель с предохранителем может отключать ток короткого замыкания для защиты. Он может быть укомплектован ручным приводом CS6-1, специальным ручным приводом CS или электрическим приводом CJ.
Особенности продукта: данный продукт представляет собой встроенную версию комбинации выключатель-предохранитель FN5-12R (буква «L» в обозначении модели указывает на встроенную конструкцию с блокировкой). Выключатель нагрузки и предохранитель расположены как единый блок с надёжной механической блокировкой, отвечающей требованиям пяти защит, и подходит для цепей в распределительных сетях 12 кВ внутренней установки, требующих комбинированной защиты и безопасности эксплуатации. Выключатель нагрузки FN5-12RL/630A имеет номинальный ток 630 А, номинальный ток термической стойкости за 2 с 20 кА и номинальный ток электродинамической стойкости 50 кА. FN5-12RL/630A является встроенной версией комбинации выключатель-предохранитель FN5-12R, предохранитель установлен непосредственно на раме выключателя.
Обозначение типа
Формат обозначения типа: FN5 - 12 D R (S)/□
| F | Выключатель нагрузки |
| N | Внутренней установки |
| 5 | Порядковый номер конструкции |
| 12 | Номинальное напряжение 12 кВ |
| D | С заземляющим разъединителем |
| R | С предохранителем |
| (S) | Предохранитель установлен на верхнем конце выключателя |
| □ | Номинальный ток (А) |
Нормальные условия эксплуатации
— Высота над уровнем моря не более 1000 м;
— Температура окружающего воздуха: верхний предел +40°C, нижний предел -25°C (не ниже -5°C для электрического привода);
— Относительная влажность: среднесуточная не более 95%, среднемесячная не более 90% (при +25°C);
— Окружающий воздух не должен быть значительно загрязнён коррозионно-активными или горючими газами, водяным паром и т.п.;
— Отсутствие частой сильной вибрации.

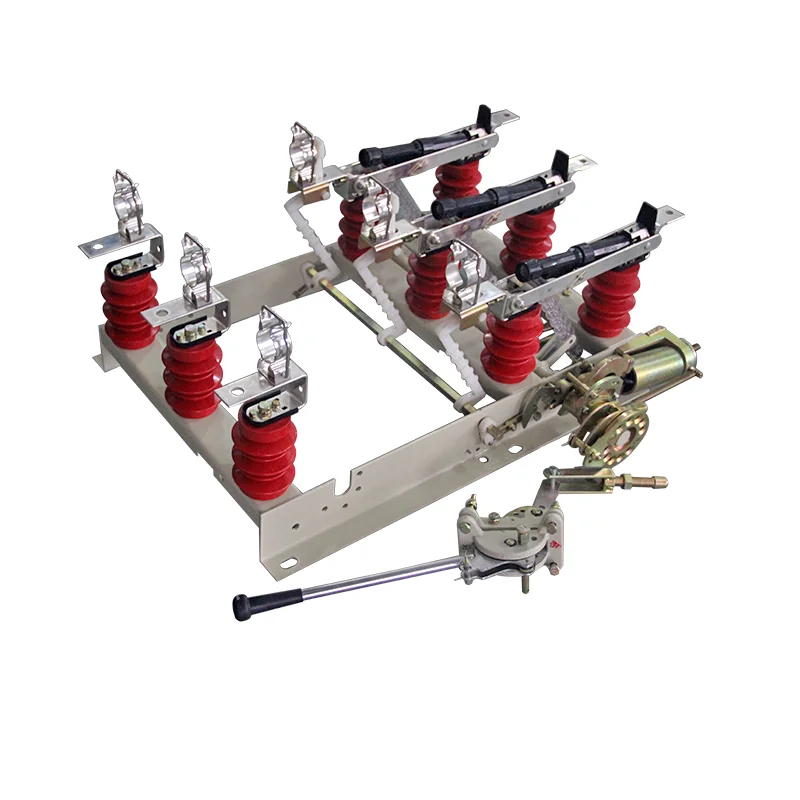

Изображения продукта
Основные технические параметры
Характеристики соответствуют GB/T3804 и IEC 60265.
| № | Параметр | Ед. изм. | Данные 400 А | Данные 630 А |
|---|---|---|---|---|
| 01 | Номинальное напряжение | кВ | 12 | 12 |
| 02 | Номинальная частота | Гц | 50 | 50 |
| 03 | Номинальный ток | А | 400 | 630 |
| 04 | Номинальный ток термической стойкости (термически стабильный) | кА | 12,5(4с) | 20(2с) |
| 05 | Номинальный ток электродинамической стойкости (динамически стабильный) | кА | 31,5 | 50 |
| 06 | Номинальный ток отключения замкнутого контура | А | 400 | 630 |
| 07 | Номинальный ток отключения активной нагрузки | А | 400 | 630 |
| 08 | Номинальный ток отключения активной нагрузки 5% | А | 20 | 31,5 |
| 09 | Номинальный ток отключения зарядки кабеля | А | 10 | 10 |
| 10 | Номинальная отключающая способность трансформатора без нагрузки | кВА | 1250 | 1250 |
| 11 | Номинальный ток включения при коротком замыкании | кА | 31,5 | 50 |
| 12 | Число отключений тока нагрузки | раз | 20(**** нагрузки) 35(60% нагрузки) 75(30% нагрузки) 80(5% нагрузки) | 20(**** нагрузки) 35(60% нагрузки) 75(30% нагрузки) 80(5% нагрузки) |
| 13 | Выдерживаемое напряжение промышленной частоты 1 мин (действующее значение) | кВ | 42 на землю/между фазами | 42 на землю/между фазами |
| 14 | Выдерживаемое напряжение промышленной частоты (через изолирующий промежуток) | кВ | 48 | 48 |
| 15 | Выдерживаемое напряжение грозового импульса (амплитуда) | кВ | 75 на землю/между фазами, 85 через изолирующий промежуток | 75 на землю/между фазами, 85 через изолирующий промежуток |
| 16 | Крутящий момент (усилие) включения/отключения | Н·м (Н) | 90(180) | 100(200) |
Примечание: 400 А и 630 А в таблице — два номинальных тока; «R» указывает на комбинацию выключатель-предохранитель, способную отключать ток короткого замыкания для защиты.
Габаритные и установочные размеры
1-основание, 2-опорный изолятор, 3-опорная клеммная колодка предохранителя, 4-контактный нож, 5-дугогасительная трубка, 6-торсионная пружина и фиксирующий вал, 7-направляющая пластина, 8-клеммная колодка контактного гнезда, 9-соединительная тяга, 10-поворотный вал, 11-пружинный механизм аккумулирования энергии, 12-операционный диск.
