Обзор продукта
FN7-12R/630 выключатель нагрузки внутренней установки высокого напряжения с номинальным напряжением 12 кВ и номинальным током 630 А предназначен для трёхфазных энергосистем переменного тока 50 Гц, 12 кВ, для отключения тока нагрузки и включения тока короткого замыкания. Этот выключатель нагрузки широко применяется на промышленных и горнодобывающих предприятиях, а также в городских и сельских распределительных сетях.
Особенности продукта: данный продукт представляет собой комбинацию выключатель нагрузки-предохранитель (буква «R» в обозначении модели указывает на встроенный токоограничивающий предохранитель высокого напряжения). Нормальный ток нагрузки коммутируется выключателем нагрузки, а короткие замыкания отключаются предохранителем, обеспечивая комбинированную защиту, и подходит для первичных цепей в распределительных сетях 12 кВ внутренней установки, требующих защиты от короткого замыкания. Выключатель нагрузки FN7-12R/630 имеет номинальный ток 630 А, номинальный ток термической стойкости за 4 с 20 кА и номинальный ток электродинамической стойкости 50 кА. Как комбинация выключатель нагрузки-предохранитель, FN7-12R/630 имеет номинальное напряжение 12 кВ, выдерживаемое напряжение промышленной частоты 1 мин 42 кВ и выдерживаемое импульсное напряжение 75 кВ.

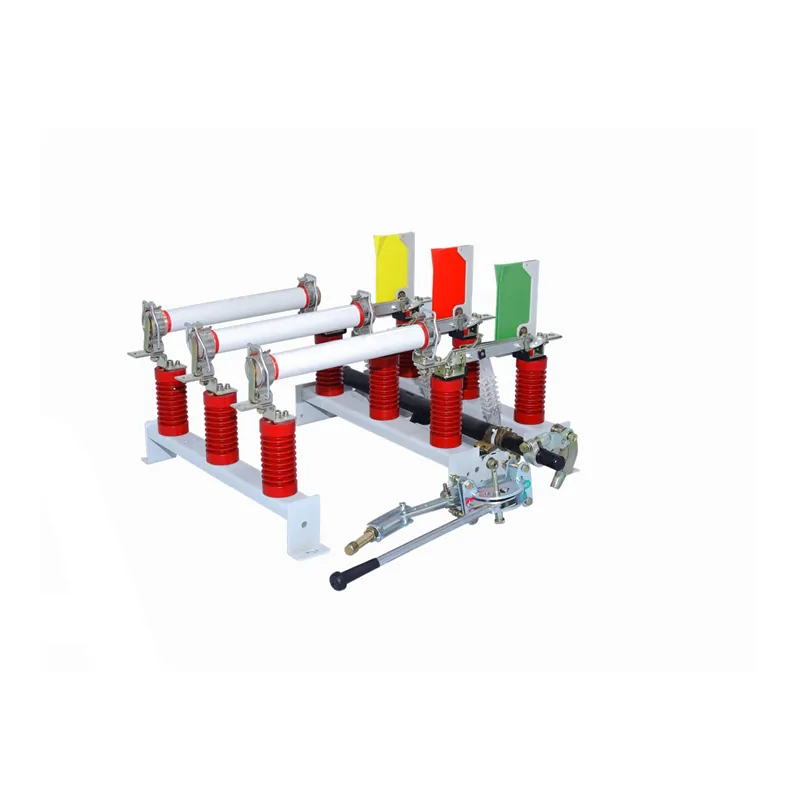

Изображения продукта
Обозначение типа
Формат обозначения типа: F N 7 12 D - X L / R A - F 630
| F | Выключатель нагрузки |
| N | Внутренней установки |
| 7 | Порядковый номер конструкции |
| 12 | Номинальное напряжение (кВ) |
| D | Заземляющий разъединитель |
| X | Положение заземляющего разъединителя (входной конец: S; выходной конец: X) |
| L | Блокировочное устройство (с: L; без: пробел) |
| R | С предохранителем |
| A | Предохранитель с бойком (с: A; без: пробел) |
| F | Устройство электрического отключения (с: F; без: пробел) |
| 630 | Номинальный ток (400, 630 А) |
Нормальные условия эксплуатации
- Температура окружающего воздуха: верхний предел +40°C, нижний предел -10°C для обычных районов и -25°C для районов с суровым холодом;
- Высота над уровнем моря не более 1000 м;
- Относительная влажность: среднесуточная не более 95%, среднемесячная не более 90%;
- Окружающий воздух не должен быть значительно загрязнён коррозионно-активными или горючими газами и водяным паром;
- Отсутствие частой сильной вибрации.
Основные технические параметры
| Параметр | Параметр (400 А) | Параметр (630 А) |
|---|---|---|
| Номинальное напряжение (кВ) | 12 | 12 |
| Номинальный уровень изоляции, выдерживаемое напряжение промышленной частоты 50 Гц 1 мин (кВ) | 42 между фазами/на землю; 48 через изолирующий промежуток | 42 между фазами/на землю; 48 через изолирующий промежуток |
| Выдерживаемое импульсное напряжение 1,2/5 мкс (кВ) | 75 между фазами/на землю; 85 через изолирующий промежуток | 75 между фазами/на землю; 85 через изолирующий промежуток |
| Номинальный ток (А) | 400 | 630 |
| Номинальный ток термической стойкости (кА, 4 с) | 12,5 | 20 |
| Включающая способность выключателя нагрузки и заземляющего разъединителя (кА, амплитуда) | 31,5 | 50 |
| Номинальный ток электродинамической стойкости (кА) | 31,5 | 50 |
