Обзор продукта
FLN36-12D и FLRN36-12D серия выключателей нагрузки внутренней установки переменного тока высокого напряжения элегазовых, комбинация выключатель нагрузки-предохранитель и выключатель с возможностью монтажа кабельного наконечника самостоятельно разработаны нашей компанией после освоения передовой зарубежной технологии и с учётом китайских эксплуатационных требований. Продукты прошли полные типовые испытания, их характеристики соответствуют GB3804 (Выключатели нагрузки переменного тока высокого напряжения 3~63 кВ), GB16926 (Комбинации выключатель нагрузки-предохранитель высокого напряжения), IEC 60265 и IEC 60420. Они имеют трёхпозиционную дугогасительную камеру «включено-отключено-заземление», надёжную блокировку, высокую диэлектрическую прочность через изолирующий промежуток, конструкцию с увеличенной длиной пути утечки и защитные крышки равного давления на выходных выводах. Для выключателя с возможностью монтажа кабельного наконечника выходной вывод оснащён touchable кабельным передним соединителем, высоковольтные кабели устанавливаются на входном и выходном концах для использования в кабельных распределительных (ответвительных) коробках. Выключатель имеет специальные конструкции динамического и статического уплотнения для надёжной герметизации, а манометр установлен в видимом месте для контроля во время эксплуатации, обеспечивая безопасную работу. Это новое поколение распределительных устройств высокого напряжения для городских распределительных сетей.
FLN36-12/DT630A-20 выключатель нагрузки внутренней установки переменного тока высокого напряжения элегазовый с номинальным напряжением 12 кВ предназначен для трёхфазных энергосистем 50 Гц, 12 кВ, используется на промышленных и горнодобывающих предприятиях, в высотных зданиях, жилых комплексах и комплектных трансформаторных подстанциях для отключения и включения тока нагрузки и тока повреждения, а также для управления и защиты линий и распределительных трансформаторов. FLN36-12/DT630A-20 элегазовый выключатель нагрузки имеет номинальное напряжение 12 кВ, номинальный ток 630 А, номинальный ток термической стойкости за 3 с 20 кА и номинальный ток электродинамической стойкости 50 кА, использует газ SF6 при 0,04-0,05 МПа (избыточное, 20°C).
Особенности продукта: данный продукт представляет собой FLN36-12D выключатель нагрузки внутренней установки переменного тока высокого напряжения элегазовый (отсутствие «R» в обозначении модели указывает на отсутствие предохранителя). С номинальным током 630 А и номинальным током термической стойкости 20 кА он имеет трёхпозиционную дугогасительную камеру «включено-отключено-заземление», подходит для отключения и включения тока нагрузки и тока повреждения в распределительных сетях 12 кВ.

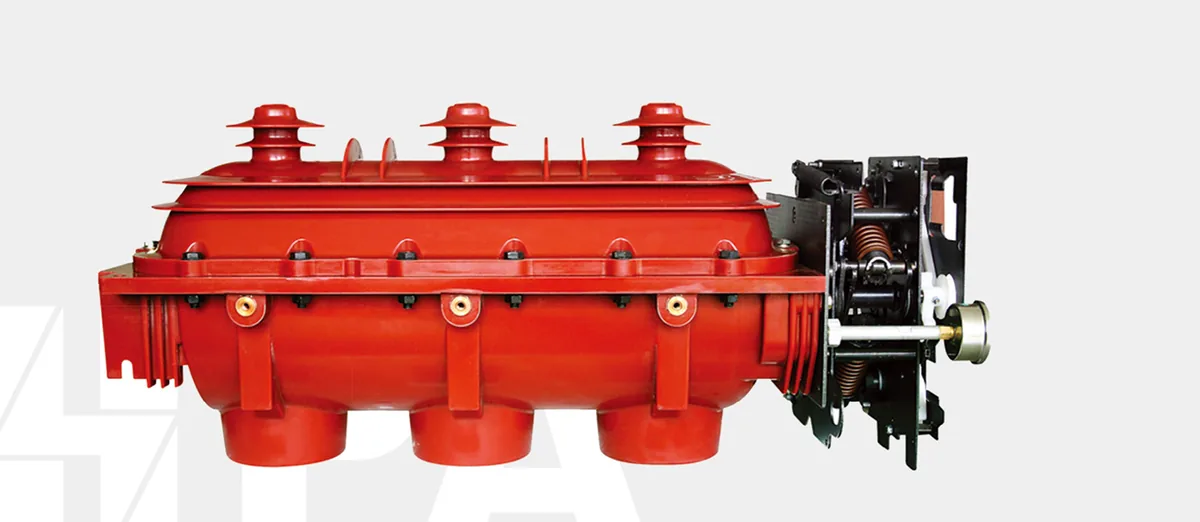

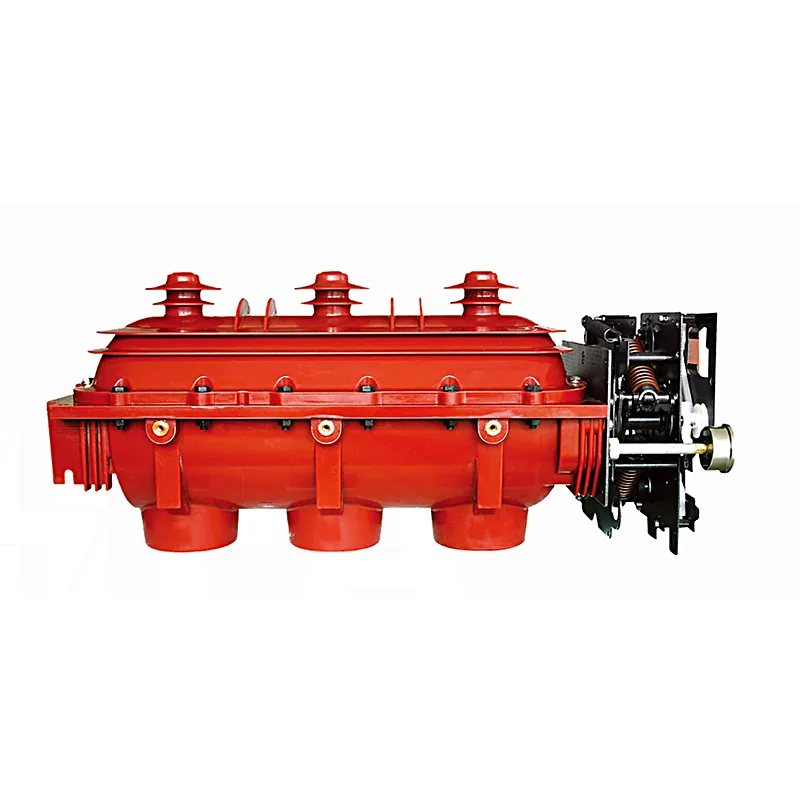

Изображения продукта

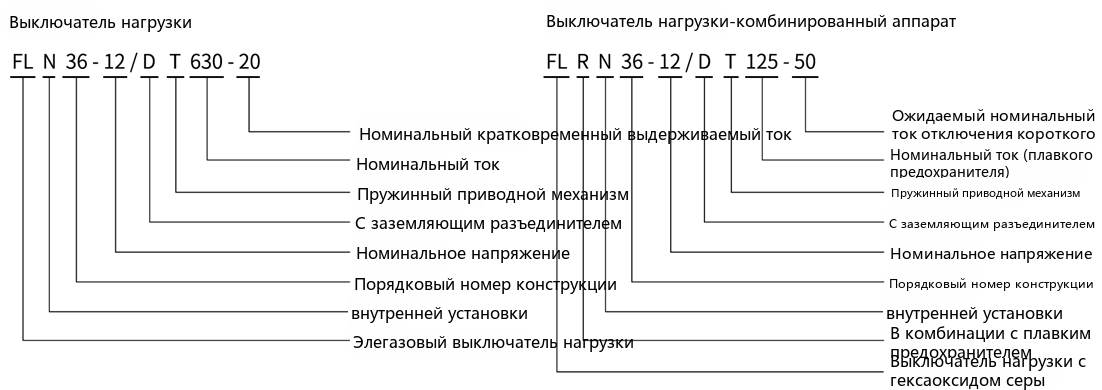

Обозначение типа
Формат обозначения типа: F L R N 36 - 12 / D T 630 - 20 / 125 - 50
| Символ | Значение |
|---|---|
| FL | Элегазовый выключатель нагрузки |
| N | Внутренней установки |
| 36 | Порядковый номер конструкции |
| 12 | Номинальное напряжение (кВ) |
| D | С заземляющим разъединителем |
| T | Пружинный привод |
| R | В комбинации с предохранителем |
| 630 / 125 | Номинальный ток (А) |
| 20 / 50 | Номинальный ток термической стойкости / ожидаемый номинальный ток отключения короткого замыкания (кА) |
Нормальные условия эксплуатации
- Температура окружающего воздуха: от -15°C до +40°C;
- Высота над уровнем моря: не более 1000 м;
- Влажность: среднесуточная относительная влажность не более 95%, среднемесячная не более 90%; среднесуточное давление водяного пара не более 2,2 кПа, среднемесячное не более 1,8 кПа;
- Окружающий воздух не должен быть значительно загрязнён пылью, дымом, коррозионно-активными или горючими газами, паром или соляным туманом;
- Вибрация или движение грунта извне распределительного устройства и устройства управления должны быть незначительными;
- Амплитуда наведённых электромагнитных помех во вторичной системе не должна превышать 1,6 кВ.
Особые условия эксплуатации: если высота места установки превышает 1000 м, температура окружающего воздуха превышает пределы нормальных условий эксплуатации или высокая влажность может вызвать конденсацию, следует проконсультироваться с производителем и достичь соглашения.
Основные технические параметры
| № | Параметр | Ед. изм. | FLN36-12D | FLRN36-12D |
|---|---|---|---|---|
| 01 | Номинальное напряжение | кВ | 12 | 12 |
| 02 | Номинальная частота | Гц | 50 | 50 |
| 03 | Номинальный ток | А | 630 | 125 |
| 04 | Номинальный ток термической стойкости / номинальная длительность короткого замыкания выключателя нагрузки | кА/с | 20/3 | - |
| Номинальный ток термической стойкости / номинальная длительность короткого замыкания заземляющего разъединителя | кА/с | 20/2 | - | |
| 05 | Номинальный ток электродинамической стойкости и номинальный ток включения при коротком замыкании | кА | 50 | 125 (ожидаемый) |
| 06 | Номинальный ток отключения | А / кВА / кА | активная нагрузка 630, замкнутый контур 630, активная нагрузка 5% 31,5, зарядка кабеля 10, трансформатор без нагрузки 1250, ток передачи 1700, ожидаемый ток короткого замыкания 50 | |
| 07 | Номинальный уровень изоляции | кВ | промышленная частота 42/48, импульс 75/85 | промышленная частота 42/48, импульс 75/85 |
| 08 | Механическая износостойкость | раз | 500 | 500 |
| 09 | Номинальное давление газа SF6 (избыточное при 20°C) | МПа | 0,04-0,05 | 0,04-0,05 |
Технические параметры предохранителя
| Модель | Номинальное напряжение (кВ) | Номинальный ток предохранителя (А) | Номинальный ток плавкой вставки (А) | Номинальный ток отключения (кА) |
|---|---|---|---|---|
| XRNT | 12 | 40 | 6,3, 10, 16, 20, 25, 31,5, 40 | 50 |
| XRNT | 12 | 100 | 50, 63, 71, 80, 100 | 50 |
| XRNT | 12 | 125 | 125 | 50 |

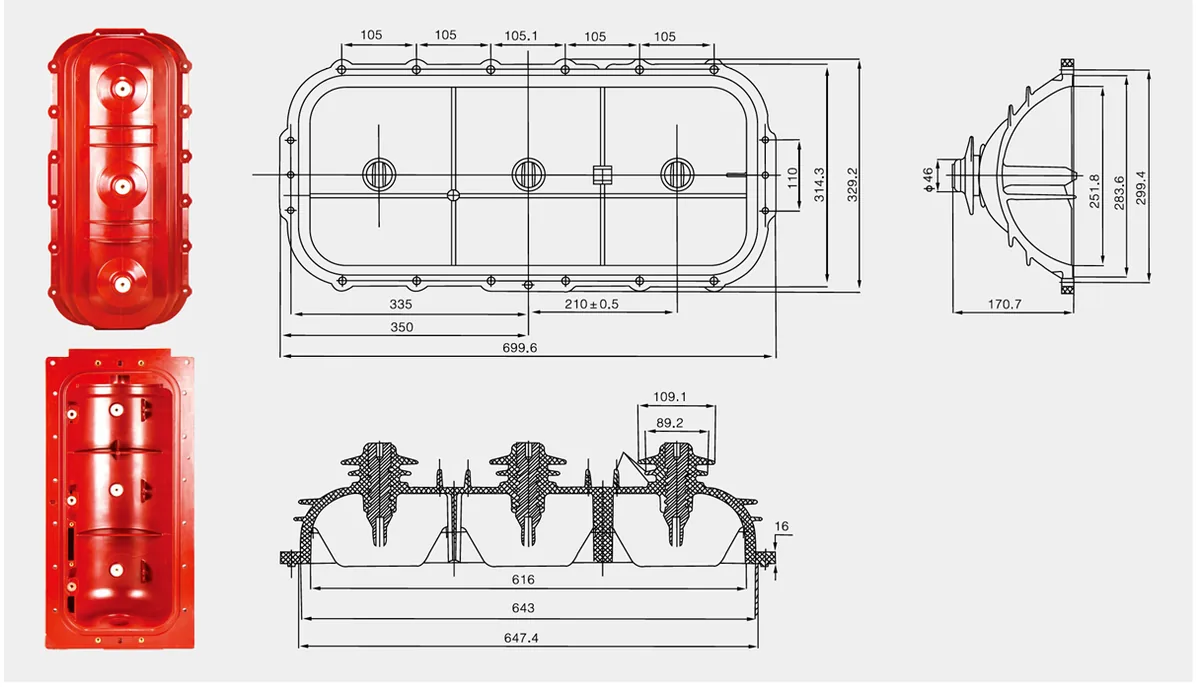

Габариты корпуса

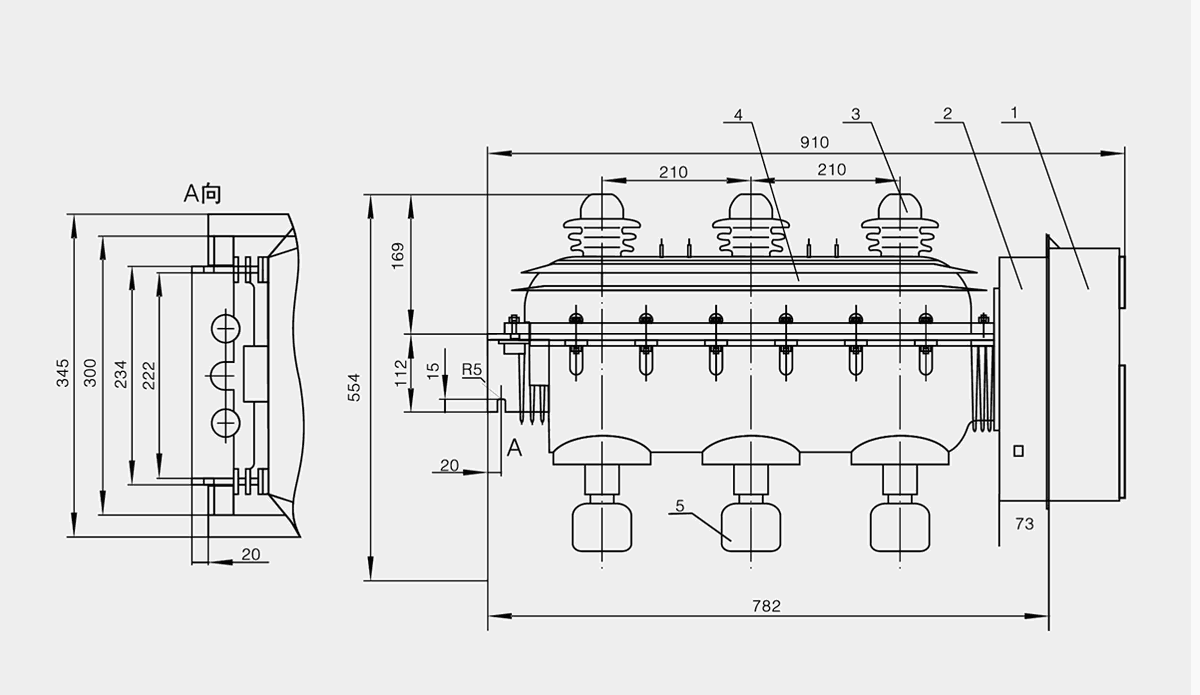

Габаритные и установочные размеры
