Descripción general del producto
La serie de interruptores de carga SF6 de alta tensión de CA de interior FLN36-12D y FLRN36-12D, el aparato combinado interruptor-fusible y el interruptor montable en cabeza de cable han sido diseñados y desarrollados de forma independiente por nuestra empresa tras asimilar tecnología extranjera avanzada y combinarla con los requisitos operativos chinos. Los productos han superado exhaustivos ensayos de tipo, y su rendimiento cumple GB3804 (Interruptores de carga de alta tensión de CA para 3~63kV), GB16926 (aparato combinado interruptor-fusible de alta tensión), IEC 60265 e IEC 60420. Presentan una cámara de extinción de arco de tres posiciones 'cierre-apertura-puesta a tierra', enclavamiento fiable, alta rigidez dieléctrica en la distancia de seccionamiento, diseño de gran línea de fuga y cubiertas de protección de presión uniforme en los terminales de salida. Para el interruptor montable en cabeza de cable, el terminal de salida está equipado con un conector frontal de cable tocable, y se instalan cables de alta tensión en ambos extremos de entrada y salida para su uso en cajas de distribución (derivación) de cables. El interruptor adopta diseños especiales de sellado dinámico y estático para un sellado fiable, y se instala un manómetro en una posición visible para el monitoreo durante la operación, garantizando una operación segura. Es un dispositivo de conmutación de alta tensión de nueva generación para redes de distribución urbanas.
El interruptor de carga SF6 de alta tensión de CA de interior FLN36-12/DT630A-20, con tensión nominal 12kV, es adecuado para sistemas de potencia trifásicos de 50 Hz, 12kV, utilizados en empresas industriales y mineras, edificios altos, comunidades residenciales y subestaciones prefabricadas para cortar y cerrar corriente de carga y corriente de falta, y para controlar y proteger líneas y transformadores de distribución. El interruptor de carga SF6 FLN36-12/DT630A-20 tiene una tensión nominal de 12kV con una corriente nominal de 630 A, una corriente nominal de corta duración soportada de 3 s de 20 kA y una corriente nominal de cresta soportada de 50 kA, y utiliza gas SF6 a 0,04-0,05 MPa (manométrica, 20 grados C).
Características del producto: Este producto es el interruptor de carga SF6 de alta tensión de CA de interior FLN36-12D (la ausencia de 'R' en el modelo indica sin fusible). Con corriente nominal 630 A y corriente nominal de corta duración soportada 20 kA, adopta una cámara de extinción de arco de tres posiciones 'cierre-apertura-puesta a tierra', adecuado para cortar y cerrar corriente de carga y corriente de falta en redes de distribución de 12kV.

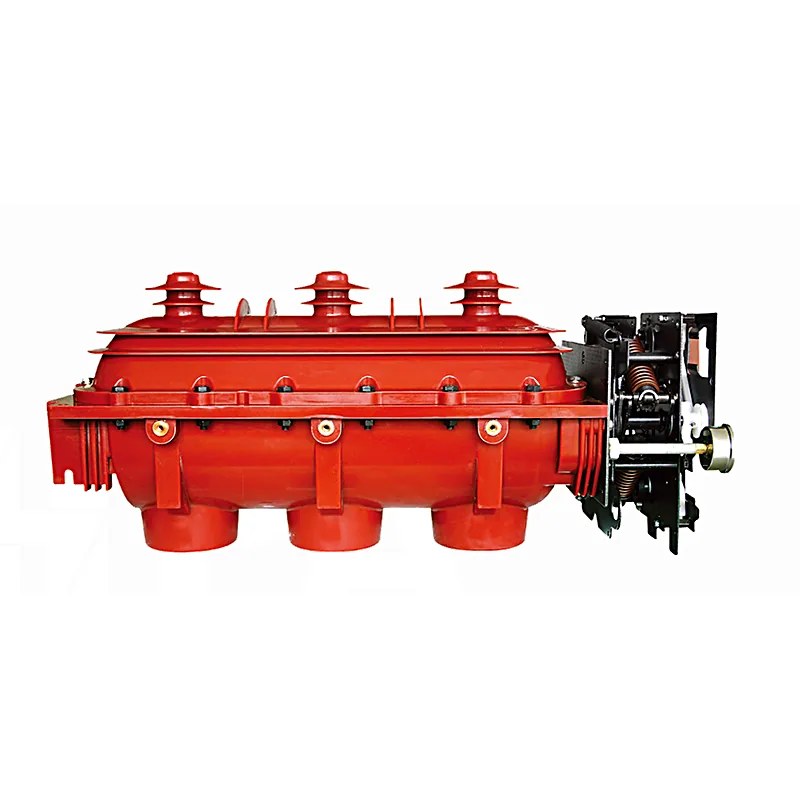

Imágenes del producto
Designación de tipo
Formato del código de tipo: F L R N 36 - 12 / D T 630 - 20 / 125 - 50
| Símbolo | Significado |
|---|---|
| FL | Interruptor de carga SF6 |
| N | Interior |
| 36 | N.º de serie de diseño |
| 12 | Tensión nominal (kV) |
| D | Con seccionador de puesta a tierra |
| T | Mecanismo de operación de resorte |
| R | Combinado con fusible |
| 630 / 125 | Corriente nominal (A) |
| 20 / 50 | Corriente nominal de corta duración soportada / corriente prospectiva nominal de corte en cortocircuito (kA) |
Condiciones normales de servicio
- Temperatura ambiente del aire: -15°C a +40°C;
- Altitud: no superior a 1000m;
- Humedad: humedad relativa media diaria no superior al 95%, media mensual no superior al 90%; presión de vapor de agua media diaria no superior a 2,2 kPa, media mensual no superior a 1,8 kPa;
- El aire circundante no debe estar significativamente contaminado por polvo, humo, gases corrosivos o inflamables, vapor o niebla salina;
- La vibración o el movimiento del terreno desde el exterior de la aparamenta y el control deben ser despreciables;
- La amplitud de la interferencia electromagnética inducida en el sistema secundario no debe superar 1,6kV.
Condiciones de servicio especiales: Si la altitud del sitio de instalación supera los 1000 m, la temperatura ambiente del aire supera los límites de las condiciones normales de servicio, o la alta humedad puede causar condensación, debe consultarse al fabricante y llegarse a un acuerdo.
Principales parámetros técnicos
| N.º | Elemento | Unidad | FLN36-12D | FLRN36-12D |
|---|---|---|---|---|
| 01 | Tensión nominal | kV | 12 | 12 |
| 02 | Frecuencia nominal | Hz | 50 | 50 |
| 03 | Corriente nominal | A | 630 | 125 |
| 04 | Corriente nominal de corta duración soportada / duración nominal del cortocircuito del interruptor de carga | kA/S | 20/3 | - |
| Corriente nominal de corta duración soportada / duración nominal del cortocircuito del seccionador de puesta a tierra | kA/S | 20/2 | - | |
| 05 | Corriente nominal de cresta soportada y corriente nominal de cierre en cortocircuito | kA | 50 | 125 (prospectiva) |
| 06 | Corriente nominal de corte | A / kVA / kA | carga activa 630, bucle cerrado 630, carga activa al 5% 31.5, carga de cable 10, transformador sin carga 1250, corriente de transferencia 1700, cortocircuito prospectivo 50 | |
| 07 | Nivel de aislamiento nominal | kV | frecuencia industrial 42/48, impulso 75/85 | frecuencia industrial 42/48, impulso 75/85 |
| 08 | Resistencia mecánica | veces | 500 | 500 |
| 09 | Presión nominal del gas SF6 (manométrica a 20°C) | MPa | 0.04-0.05 | 0.04-0.05 |
Parámetros técnicos del fusible
| Modelo | Tensión nominal (kV) | Corriente nominal del fusible (A) | Corriente nominal del elemento fusible (A) | Corriente nominal de corte (kA) |
|---|---|---|---|---|
| XRNT | 12 | 40 | 6.3, 10, 16, 20, 25, 31.5, 40 | 50 |
| XRNT | 12 | 100 | 50, 63, 71, 80, 100 | 50 |
| XRNT | 12 | 125 | 125 | 50 |
Dimensiones de la envolvente
Dimensiones generales y de montaje
