Descripción general del producto
El interruptor de carga de interior de alta tensión FN5-12R/630A, con tensión nominal 12kV y corriente nominal 630 A, es adecuado para redes de distribución de CA 50 Hz, 12kV, para cortar corriente de carga y cerrar corriente de cortocircuito. Este interruptor de carga se aplica ampliamente en empresas industriales y mineras, así como en redes de distribución urbanas y rurales.
El interruptor de carga de interior de alta tensión FN5-12 y el aparato combinado interruptor-fusible (en lo sucesivo, el interruptor) es adecuado para redes de distribución de CA 50 Hz, 12kV, para cortar corriente de carga y cerrar corriente de cortocircuito. El interruptor con fusible puede interrumpir la corriente de cortocircuito para protección. Puede equiparse con un mecanismo de operación manual CS6-1, el mecanismo de operación manual CS dedicado, o un mecanismo de operación eléctrico CJ.
Características del producto: Este producto es un aparato combinado interruptor de carga-fusible (la 'R' en el modelo indica un fusible de alta tensión limitador de corriente integrado). La corriente de operación normal se conmuta mediante el interruptor, mientras que las faltas de cortocircuito son interrumpidas por el fusible, proporcionando protección combinada y siendo especialmente adecuado para circuitos de distribución primaria que requieren protección y corte de cortocircuito. El interruptor de carga FN5-12R/630A tiene una corriente nominal de 630 A, una corriente nominal de corta duración soportada de 2 s de 20 kA y una corriente nominal de cresta soportada de 50 kA. Como aparato combinado interruptor-fusible, el FN5-12R/630A combina un interruptor de carga y un fusible limitador de corriente, y es capaz de cortar corrientes de carga activa, de bucle cerrado y de carga de cable.
Designación de tipo
Formato del código de tipo: FN5 - 12 D R (S)/□
| F | Interruptor de carga |
| N | Interior |
| 5 | N.º de serie de diseño |
| 12 | Tensión nominal 12kV |
| D | Con seccionador de puesta a tierra |
| R | Con fusible |
| (S) | Fusible montado en el extremo superior del interruptor |
| □ | Corriente nominal (A) |
Condiciones normales de servicio
— Altitud no superior a 1000m;
— Temperatura ambiente del aire: límite superior +40°C, límite inferior -25°C (no inferior a -5°C para mecanismo eléctrico);
— Humedad relativa: media diaria no superior al 95%, media mensual no superior al 90% (a +25°C);
— El aire circundante no debe estar significativamente contaminado por gases corrosivos o inflamables, vapor de agua, etc.;
— Sin vibración severa frecuente.

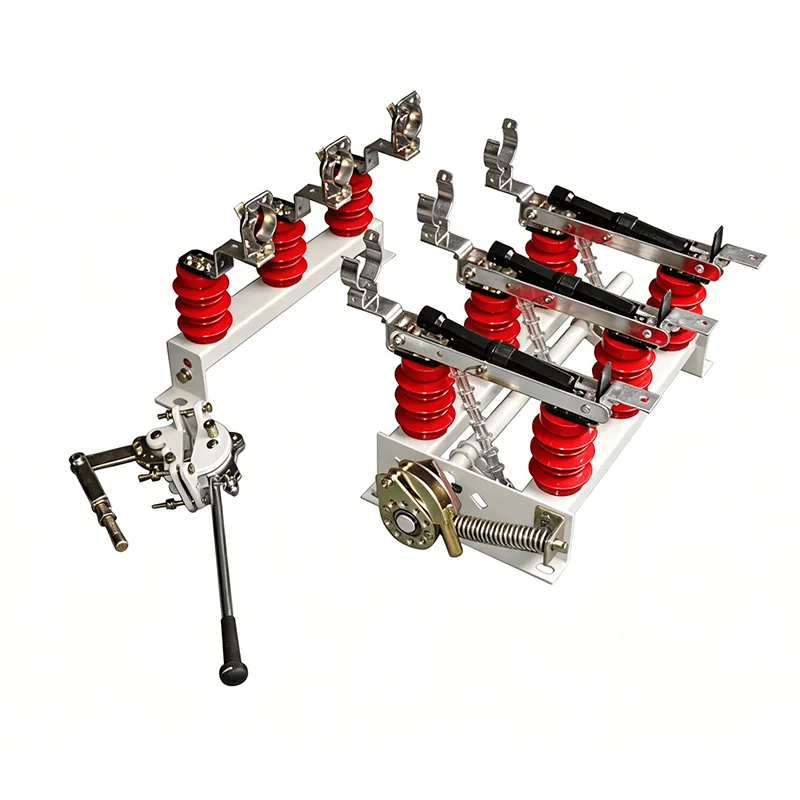

Imágenes del producto
Principales parámetros técnicos
El rendimiento cumple GB/T3804 e IEC 60265.
| N.º | Elemento | Unidad | Datos 400A | Datos 630A |
|---|---|---|---|---|
| 01 | Tensión nominal | kV | 12 | 12 |
| 02 | Frecuencia nominal | Hz | 50 | 50 |
| 03 | Corriente nominal | A | 400 | 630 |
| 04 | Corriente nominal de corta duración soportada (térmica) | kA | 12.5(4s) | 20(2s) |
| 05 | Corriente nominal de cresta soportada (dinámica) | kA | 31.5 | 50 |
| 06 | Corriente nominal de corte de bucle cerrado | A | 400 | 630 |
| 07 | Corriente nominal de corte de carga activa | A | 400 | 630 |
| 08 | Corriente nominal de corte de carga activa al 5% | A | 20 | 31.5 |
| 09 | Corriente nominal de corte de carga de cable | A | 10 | 10 |
| 10 | Capacidad nominal de corte de transformador sin carga | kVA | 1250 | 1250 |
| 11 | Corriente nominal de cierre en cortocircuito | kA | 31.5 | 50 |
| 12 | Veces de corte de corriente de carga | veces | 20(**** carga) 35(60% carga) 75(30% carga) 80(5% carga) | 20(**** carga) 35(60% carga) 75(30% carga) 80(5% carga) |
| 13 | Tensión soportada a frecuencia industrial de 1 min (valor eficaz) | kV | 42 a tierra/entre fases | 42 a tierra/entre fases |
| 14 | Tensión soportada a frecuencia industrial (en la distancia de seccionamiento) | kV | 48 | 48 |
| 15 | Tensión soportada a impulso tipo rayo (cresta) | kV | 75 a tierra/entre fases, 85 en la distancia de seccionamiento | 75 a tierra/entre fases, 85 en la distancia de seccionamiento |
| 16 | Par (fuerza) de operación de apertura/cierre | N·m (N) | 90(180) | 100(200) |
Nota: 400A y 630A en la tabla son dos valores de corriente nominal; 'R' indica una combinación interruptor-fusible que puede interrumpir la corriente de cortocircuito para protección.
Dimensiones generales y de montaje
1-bastidor base, 2-aislador de columna, 3-bloque terminal de soporte del fusible, 4-cuchilla de contacto, 5-tubo de extinción de arco, 6-resorte de torsión y eje de bloqueo, 7-placa guía, 8-bloque terminal del asiento de contacto, 9-varilla de enlace, 10-eje de rotación, 11-mecanismo de acumulación de energía por resorte, 12-disco de operación.
