Descripción general

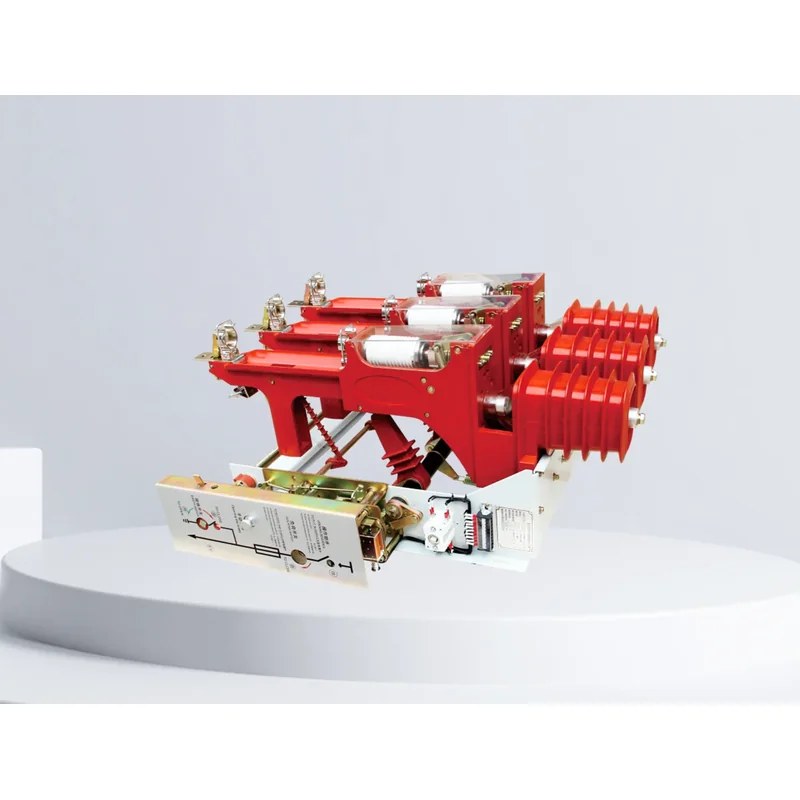

Los interruptores de carga de vacío de alta tensión de CA de interior FZN25-12 y FZ(R)N25-12D, junto con el aparato combinado interruptor de carga-fusible de vacío de alta tensión de CA de interior FZRN25-12D/T200-31.5, son dispositivos de control y protección para sistemas de distribución trifásicos de CA 50 Hz, 12kV. Los productos están libres de aceite, no son tóxicos y no presentan peligros de incendio ni explosión, y se utilizan ampliamente en empresas industriales y mineras, así como en estaciones de distribución de edificios urbanos. El aparato combinado proporciona una protección más fiable para transformadores y otros equipos eléctricos que un interruptor automático, y es especialmente adecuado para unidades de red en anillo, unidades de suministro radial doble y subestaciones prefabricadas. El interruptor de carga de vacío de alta tensión de CA de interior FZN25-12D/T630-20 (en lo sucesivo, el interruptor) es un dispositivo de interior trifásico de CA 50 Hz con una tensión nominal de 12kV, adecuado para su uso en subestaciones de distribución de empresas industriales y mineras y subestaciones, sirviendo como protección y control para instalaciones eléctricas, para la conmutación de corriente de carga, corriente de bucle cerrado, transformadores sin carga y corriente de carga de cable. Está equipado con un seccionador de puesta a tierra capaz de cerrar corriente de cortocircuito. Su mecanismo de operación puede ser manual o eléctrico, facilitando los requisitos de telemando (telemetría, teleindicación, control remoto) del sistema de potencia. El aparato combinado interruptor de carga-fusible de vacío de alta tensión de CA de interior FZRN25-12D/T200-31.5 (en lo sucesivo, el aparato combinado) es un dispositivo de interior trifásico de CA 50 Hz con una tensión nominal de 12kV, adecuado para subestaciones de distribución de empresas industriales y mineras y subestaciones, utilizado para control de carga y protección contra cortocircuito. También está equipado con un seccionador de puesta a tierra capaz de cerrar corriente de cortocircuito. Su mecanismo de operación puede ser manual o eléctrico, facilitando los requisitos de telemando del sistema de potencia.

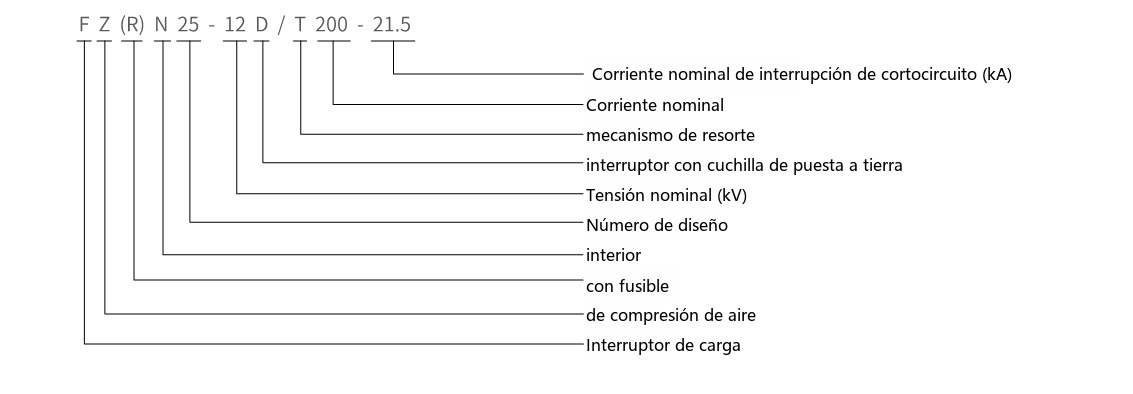

Designación de tipo

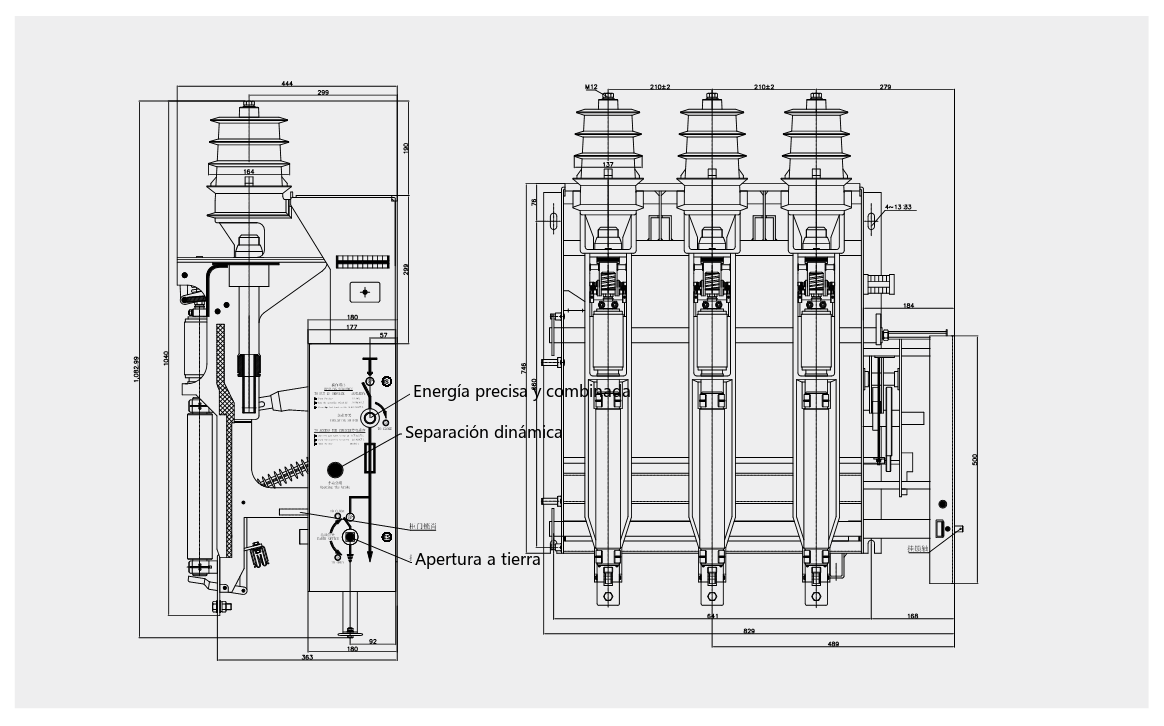

Dimensiones generales y de montaje
Parámetros técnicos (ver tabla)
| N.º | Elemento | Unidad | FZN25-12D/T630-20 | FZRN25-12D/T200-31.5 |
|---|---|---|---|---|
| FZN25-12D/T630-20 | FZRN25-12D/T200-31.5 | |||
| 1 | Tensión nominal | kV | 12 | 12 |
| 2 | Corriente nominal | A | 630 | 200 |
| 3 | Frecuencia nominal | Hz | 50 | 50 |
| 4 | Nivel de aislamiento nominal - Tensión soportada a frecuencia industrial de 1 min | kV | 30 en la cámara de extinción de arco; 42 a tierra/entre fases; 48 en la distancia de seccionamiento | 30 en la cámara de extinción de arco; 42 a tierra/entre fases; 48 en la distancia de seccionamiento |
| Tensión soportada a impulso tipo rayo (cresta) | kV | 75 a tierra/entre fases; 85 en la distancia de seccionamiento | 75 a tierra/entre fases; 85 en la distancia de seccionamiento | |
| 5 | Corriente nominal de corta duración soportada | kA | 20 | - |
| 6 | Duración nominal del cortocircuito | s | 4 | - |
| 7 | Corriente nominal de cresta soportada | kA | 50 | - |
| 8 | Corriente nominal de corte de carga activa | A | 630 | - |
| 9 | Corriente nominal de corte de bucle cerrado | A | 630 | - |
| 10 | Corriente nominal de corte de carga de cable | A | 10 | - |
| 11 | Capacidad nominal de corte de transformador sin carga | kVA | 1600 | 1600 |
| 12 | Corriente nominal de corte en cortocircuito | kA | - | 31.5 |
| 13 | Corriente nominal de transferencia | A | - | 200 |
| 14 | Tipo de fusible | - | SDLAJ-12 SFLAJ-12 | |
| 15 | Energía de salida del percutor | J | - | 1+0.5 |
| 16 | Corriente nominal de cierre en cortocircuito | kA | 50 | 80 (prospectiva) |
| 17 | Corriente nominal de corta duración soportada del seccionador de puesta a tierra | kA | 20 | 20 |
| 18 | Duración nominal del cortocircuito del seccionador de puesta a tierra | s | 2 | 2 |
| 19 | Corriente nominal de cresta soportada del seccionador de puesta a tierra | kA | 50 | 50 |
| 20 | Tensión nominal del circuito auxiliar | AC 220 / DC 110 | AC 220 / DC 110 | |
| 21 | Resistencia mecánica | veces | 10000 | 10000 |
