Descripción general del producto
El interruptor de carga de interior de alta tensión FN5-12/630A, con tensión nominal 12kV y corriente nominal 630 A, es adecuado para redes de distribución de CA 50 Hz, 12kV, para cortar corriente de carga y cerrar corriente de cortocircuito. Este interruptor de carga se aplica ampliamente en empresas industriales y mineras, así como en redes de distribución urbanas y rurales.
El interruptor de carga de interior de alta tensión FN5-12 y el aparato combinado interruptor-fusible (en lo sucesivo, el interruptor) es adecuado para redes de distribución de CA 50 Hz, 12kV, para cortar corriente de carga y cerrar corriente de cortocircuito. El interruptor con fusible puede interrumpir la corriente de cortocircuito para protección. Puede equiparse con un mecanismo de operación manual CS6-1, el mecanismo de operación manual CS dedicado, o un mecanismo de operación eléctrico CJ.
Características del producto: Este producto es un interruptor de carga de interior de alta tensión estándar (sin fusible). Puede cortar la corriente de operación normal y parte de la corriente de sobrecarga, pero no tiene capacidad de corte de cortocircuito por sí mismo y debe utilizarse junto con dispositivos de protección aguas arriba. Es adecuado para circuitos que solo requieren operación de carga. El interruptor de carga FN5-12/630A tiene una corriente nominal de 630 A, una corriente nominal de corta duración soportada de 2 s de 20 kA y una corriente nominal de cresta soportada de 50 kA. Sin fusible integrado, el interruptor de carga de interior FN5-12/630A se utiliza para cortar la corriente de carga normal y la corriente de bucle cerrado en redes de distribución de 12kV.
Designación de tipo
Formato del código de tipo: FN5 - 12 D R (S)/□
| F | Interruptor de carga |
| N | Interior |
| 5 | N.º de serie de diseño |
| 12 | Tensión nominal 12kV |
| D | Con seccionador de puesta a tierra |
| R | Con fusible |
| (S) | Fusible montado en el extremo superior del interruptor |
| □ | Corriente nominal (A) |
Condiciones normales de servicio
— Altitud no superior a 1000m;
— Temperatura ambiente del aire: límite superior +40°C, límite inferior -25°C (no inferior a -5°C para mecanismo eléctrico);
— Humedad relativa: media diaria no superior al 95%, media mensual no superior al 90% (a +25°C);
— El aire circundante no debe estar significativamente contaminado por gases corrosivos o inflamables, vapor de agua, etc.;
— Sin vibración severa frecuente.

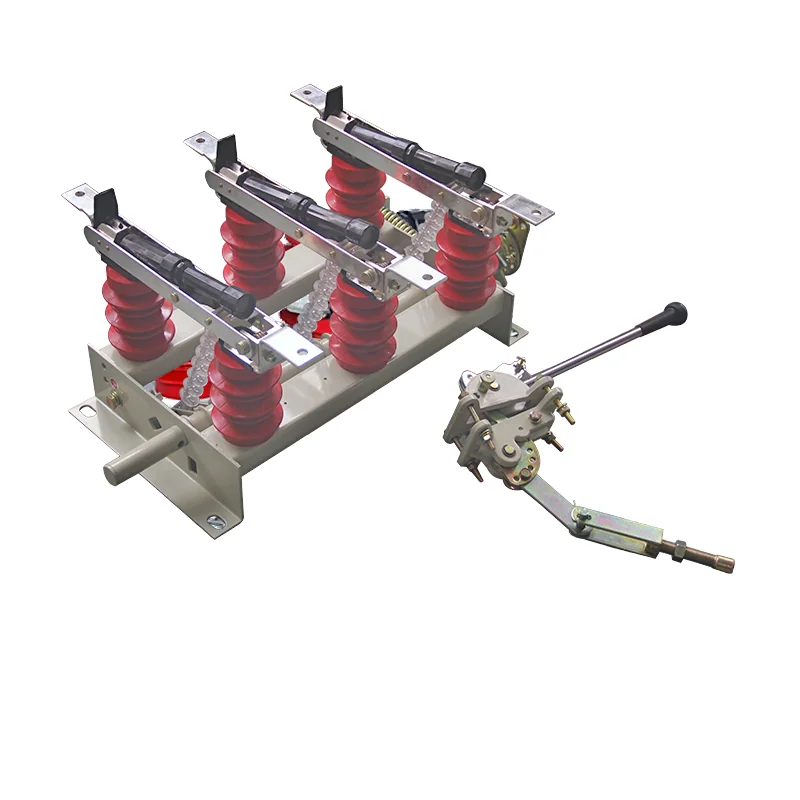

Imágenes del producto
Principales parámetros técnicos
El rendimiento cumple GB/T3804 e IEC 60265.
| N.º | Elemento | Unidad | Datos 400A | Datos 630A |
|---|---|---|---|---|
| 01 | Tensión nominal | kV | 12 | 12 |
| 02 | Frecuencia nominal | Hz | 50 | 50 |
| 03 | Corriente nominal | A | 400 | 630 |
| 04 | Corriente nominal de corta duración soportada (térmica) | kA | 12.5(4s) | 20(2s) |
| 05 | Corriente nominal de cresta soportada (dinámica) | kA | 31.5 | 50 |
| 06 | Corriente nominal de corte de bucle cerrado | A | 400 | 630 |
| 07 | Corriente nominal de corte de carga activa | A | 400 | 630 |
| 08 | Corriente nominal de corte de carga activa al 5% | A | 20 | 31.5 |
| 09 | Corriente nominal de corte de carga de cable | A | 10 | 10 |
| 10 | Capacidad nominal de corte de transformador sin carga | kVA | 1250 | 1250 |
| 11 | Corriente nominal de cierre en cortocircuito | kA | 31.5 | 50 |
| 12 | Veces de corte de corriente de carga | veces | 20(**** carga) 35(60% carga) 75(30% carga) 80(5% carga) | 20(**** carga) 35(60% carga) 75(30% carga) 80(5% carga) |
| 13 | Tensión soportada a frecuencia industrial de 1 min (valor eficaz) | kV | 42 a tierra/entre fases | 42 a tierra/entre fases |
| 14 | Tensión soportada a frecuencia industrial (en la distancia de seccionamiento) | kV | 48 | 48 |
| 15 | Tensión soportada a impulso tipo rayo (cresta) | kV | 75 a tierra/entre fases, 85 en la distancia de seccionamiento | 75 a tierra/entre fases, 85 en la distancia de seccionamiento |
| 16 | Par (fuerza) de operación de apertura/cierre | N·m (N) | 90(180) | 100(200) |
Nota: 400A y 630A en la tabla son dos valores de corriente nominal; 'R' indica una combinación interruptor-fusible que puede interrumpir la corriente de cortocircuito para protección.
Dimensiones generales y de montaje
1-bastidor base, 2-aislador de columna, 3-bloque terminal de soporte del fusible, 4-cuchilla de contacto, 5-tubo de extinción de arco, 6-resorte de torsión y eje de bloqueo, 7-placa guía, 8-bloque terminal del asiento de contacto, 9-varilla de enlace, 10-eje de rotación, 11-mecanismo de acumulación de energía por resorte, 12-disco de operación.
