Descripción general
El interruptor de carga de vacío de seccionalización de exterior de la serie FZW28-12(FFK) es adecuado para sistemas de distribución trifásicos de CA de exterior con una tensión nominal de 12kV y frecuencia nominal 50Hz, utilizado para conmutar corriente de carga y cerrar corriente de cortocircuito. El interruptor de carga de vacío de seccionalización de exterior de la serie FZW28-12(FFK) es aplicable a subestaciones, empresas industriales y mineras, y redes urbanas/rurales para protección y control, redes de distribución automatizadas y sitios de operación frecuente. Esta serie es un interruptor de operación y control para sistemas de distribución de líneas aéreas, disponible en varios tipos. Con ventajas destacadas como estar libre de aceite, mecanismo sencillo, rendimiento fiable y libre de mantenimiento, se ha utilizado ampliamente hasta la fecha. Combinado con detectores de falta tipo FDR o dispositivos terminales remotos RTU, forma un sistema de automatización de distribución muy sencillo que puede localizar automáticamente faltas en líneas aéreas y aislar la sección averiada. Satisface la necesidad de actualizar la aparamenta de distribución existente en China hacia equipos de distribución sin aceite y automatizados.

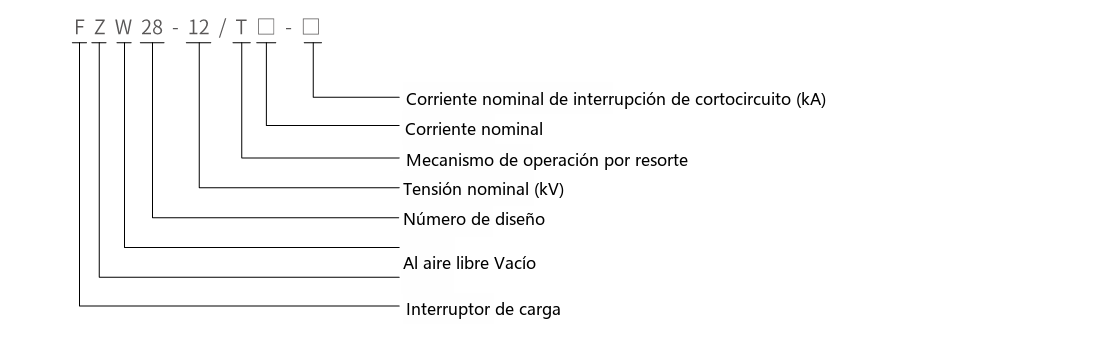

Designación de tipo
Funciones
El interruptor proporciona las siguientes funciones: bloqueo automático de faltas de cortocircuito entre fases — cuando se produce un cortocircuito entre fases en la derivación del usuario, el seccionalizador abre y se bloquea inmediatamente después de que dispare la protección del interruptor automático o reconectador de la subestación; tras el recierre de la subestación, otros usuarios de la derivación en el alimentador restauran rápidamente el suministro; localización rápida del punto de falta — cuando una falta en la derivación del usuario hace actuar la protección del seccionalizador, el usuario responsable pierde el suministro e informa de la falta, de modo que el personal de la empresa puede solucionar el problema en el sitio mediante un ordenador de mano o un módulo de comunicación; eliminación automática de faltas monofásicas a tierra — cuando se produce una falta monofásica a tierra en la derivación del usuario, el seccionalizador abre automáticamente, mientras que otros usuarios de la derivación en la subestación y en el alimentador no perciben la falta. Este interruptor puede realizar las siguientes funciones: protección de disparo instantáneo, protección de sobrecorriente, triple recierre, registro de eventos, prevención de corriente de irrupción, protección de secuencia cero, reloj en tiempo real, aceleración del recierre, consulta de estado en tiempo real, control inteligente portátil, ajuste local/remoto, informe activo de faltas y función de mensajes cortos GSM.

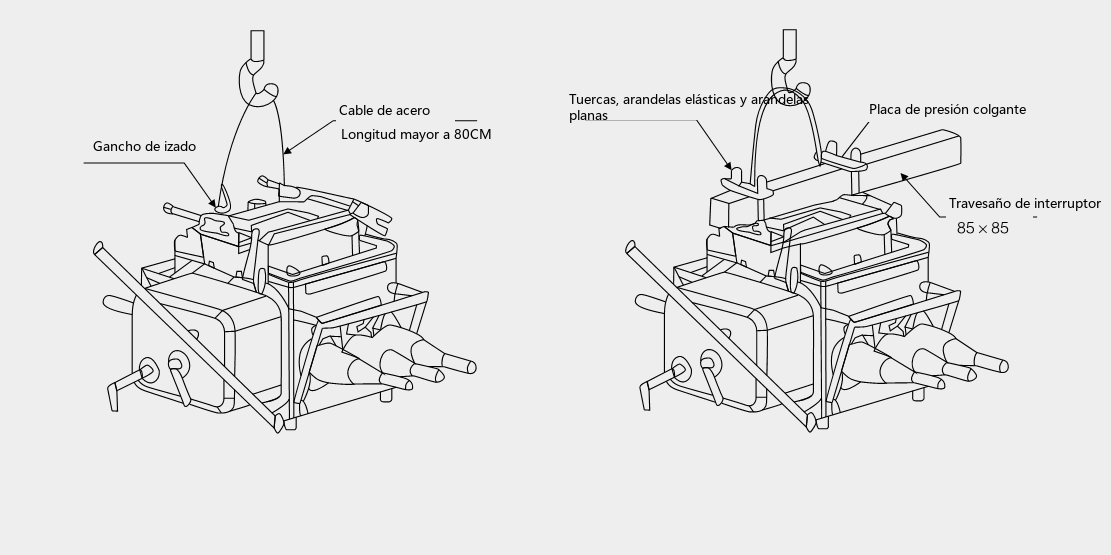

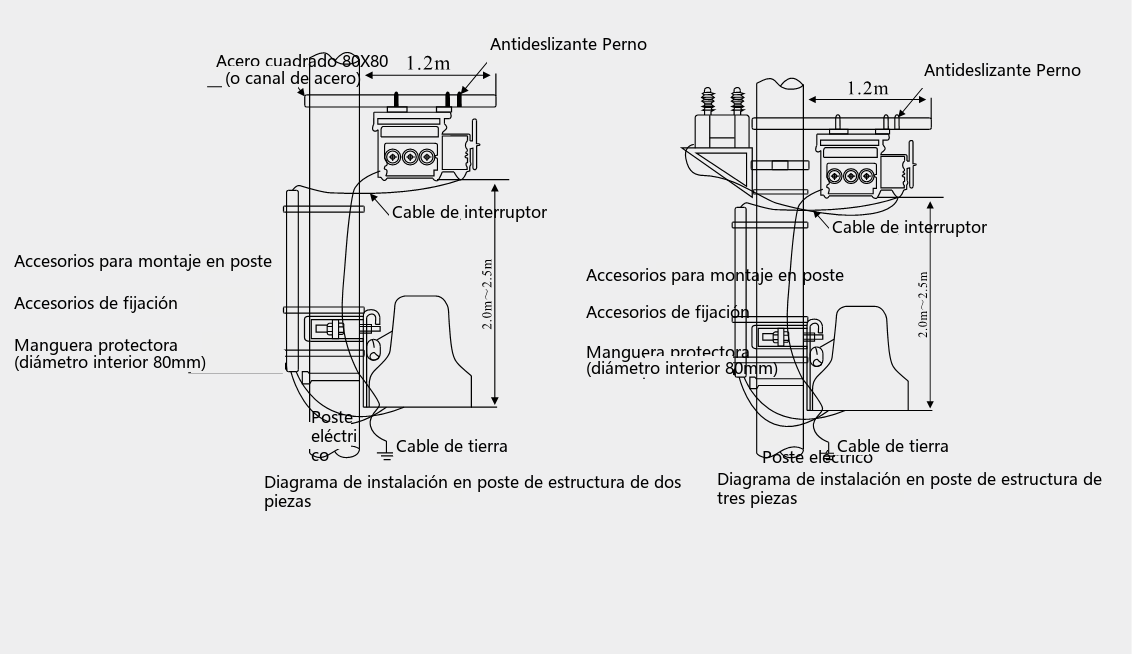

Dimensiones generales y de montaje
Parámetros técnicos
Los principales parámetros técnicos del interruptor de carga de vacío FZW28-12(FFK) se indican en la tabla siguiente. El interruptor de carga FZW28-12 ofrece una corriente nominal de 630 A, una corriente nominal de corta duración soportada de 16 kA durante 2 s y una corriente nominal de cresta soportada de 40 kA, con una tensión soportada a impulso tipo rayo de 75kV a tierra y 85kV en la distancia de seccionamiento.
| Elemento | Unidad | Dato | ||
|---|---|---|---|---|
| Tensión nominal | kV | 12 | ||
| Frecuencia nominal | Hz | 50 | ||
| Nivel de aislamiento nominal | Tensión soportada a impulso tipo rayo | kV | 75/85 (en la distancia abierta) | |
| Tensión soportada a frecuencia industrial de 1 min | Ensayo en seco | kV | 42/48 (en la distancia abierta) | |
| Ensayo en húmedo | 34 | |||
| Corriente nominal | A | 630 | ||
| Corriente nominal de corta duración soportada y duración | kA/2s | 16 | ||
| Corriente nominal de cresta soportada | kA | 40 | ||
| Corriente nominal de cierre en cortocircuito | kA | 40 | ||
| Resistencia mecánica | veces | 10000 | ||
| Peso neto | kg | 210 | ||
