Descripción general del producto
El interruptor de carga de interior de alta tensión FN7-12R/630, con tensión nominal 12kV y corriente nominal 630 A, es adecuado para sistemas de potencia trifásicos de CA de 50 Hz, 12kV, para cortar corriente de carga y cerrar corriente de cortocircuito. Este interruptor de carga se aplica ampliamente en empresas industriales y mineras, así como en redes de distribución urbanas y rurales.
Características del producto: Este producto es un aparato combinado interruptor de carga-fusible (la 'R' en el modelo indica un fusible de alta tensión limitador de corriente integrado). La corriente de carga normal se conmuta mediante el interruptor de carga, mientras que las faltas de cortocircuito son interrumpidas por el fusible, proporcionando protección combinada y siendo adecuado para circuitos primarios en redes de distribución de interior de 12kV que requieren protección contra cortocircuito. El interruptor de carga FN7-12R/630 tiene una corriente nominal de 630 A, una corriente nominal de corta duración soportada de 4 s de 20 kA y una corriente nominal de cresta soportada de 50 kA. Como aparato combinado interruptor-fusible, el FN7-12R/630 tiene una tensión nominal de 12kV con una tensión soportada a frecuencia industrial de 1 min de 42kV y una tensión soportada a impulso de 75kV.

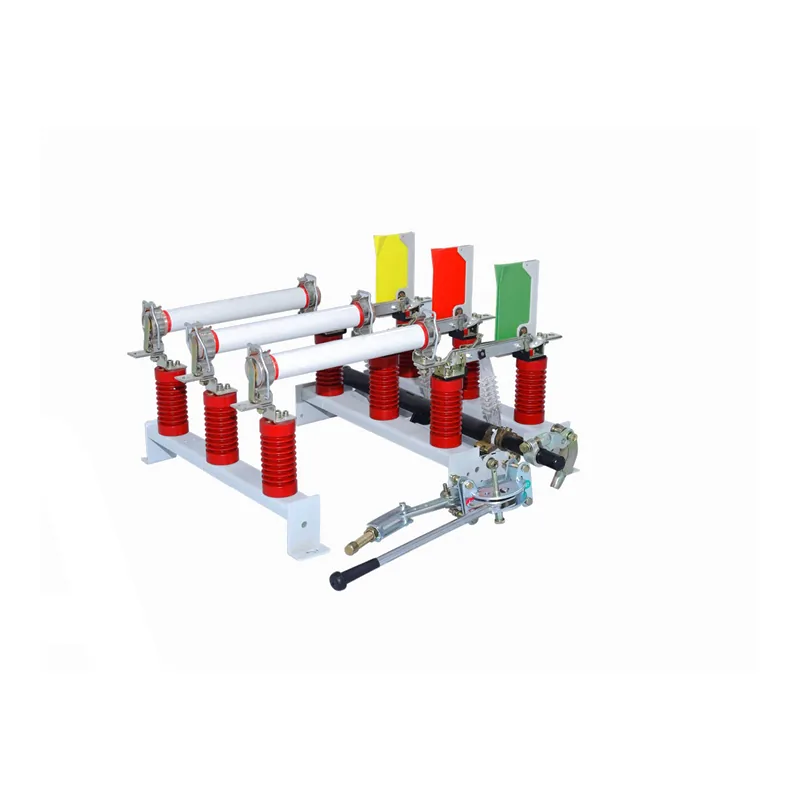

Imágenes del producto
Designación de tipo
Formato del código de tipo: F N 7 12 D - X L / R A - F 630
| F | Interruptor de carga |
| N | Interior |
| 7 | N.º de serie de diseño |
| 12 | Tensión nominal (kV) |
| D | Seccionador de puesta a tierra |
| X | Posición del seccionador de puesta a tierra (extremo de entrada: S; extremo de salida: X) |
| L | Dispositivo de enclavamiento (con: L; sin: en blanco) |
| R | Con fusible |
| A | Fusible con percutor (con: A; sin: en blanco) |
| F | Dispositivo de apertura eléctrica (con: F; sin: en blanco) |
| 630 | Corriente nominal (400, 630A) |
Condiciones normales de servicio
- Temperatura ambiente del aire: límite superior +40°C, límite inferior -10°C para zonas generales y -25°C para zonas de frío severo;
- Altitud no superior a 1000m;
- Humedad relativa: media diaria no superior al 95%, media mensual no superior al 90%;
- El aire circundante no debe estar significativamente contaminado por gases corrosivos o inflamables y vapor de agua;
- Sin vibración severa frecuente.
Principales parámetros técnicos
| Elemento | Parámetro (400A) | Parámetro (630A) |
|---|---|---|
| Tensión nominal (kV) | 12 | 12 |
| Nivel de aislamiento nominal, tensión soportada a frecuencia industrial de 1 min a 50 Hz (kV) | 42 entre fases/a tierra; 48 en la distancia de seccionamiento | 42 entre fases/a tierra; 48 en la distancia de seccionamiento |
| Tensión soportada a impulso 1,2/5 μs (kV) | 75 entre fases/a tierra; 85 en la distancia de seccionamiento | 75 entre fases/a tierra; 85 en la distancia de seccionamiento |
| Corriente nominal (A) | 400 | 630 |
| Corriente nominal de corta duración soportada (kA, 4 s) | 12.5 | 20 |
| Capacidad de cierre del interruptor de carga y del seccionador de puesta a tierra (kA, cresta) | 31.5 | 50 |
| Corriente nominal de cresta soportada (kA) | 31.5 | 50 |
Dimensiones generales y de montaje
