Descripción general del producto
El interruptor de carga de interior de alta tensión FN7-12/630, con tensión nominal 12kV y corriente nominal 630 A, es adecuado para sistemas de potencia trifásicos de CA de 50 Hz, 12kV, para cortar corriente de carga y cerrar corriente de cortocircuito. Este interruptor de carga se aplica ampliamente en empresas industriales y mineras, así como en redes de distribución urbanas y rurales.
Características del producto: Este producto es un interruptor de carga de interior de alta tensión estándar (sin fusible). Puede cortar la corriente de operación normal y parte de la corriente de sobrecarga, pero no tiene capacidad de corte de cortocircuito por sí mismo y debe utilizarse junto con dispositivos de protección aguas arriba. Es adecuado para circuitos en redes de distribución de interior de 12kV que solo requieren operación de carga. El interruptor de carga FN7-12/630 tiene una corriente nominal de 630 A, una corriente nominal de corta duración soportada de 4 s de 20 kA y una corriente nominal de cresta soportada de 50 kA. Sin fusible, el interruptor de carga de interior FN7-12/630 corta la corriente de carga normal, la corriente de bucle cerrado y la corriente de carga de cable en sistemas de 12kV.

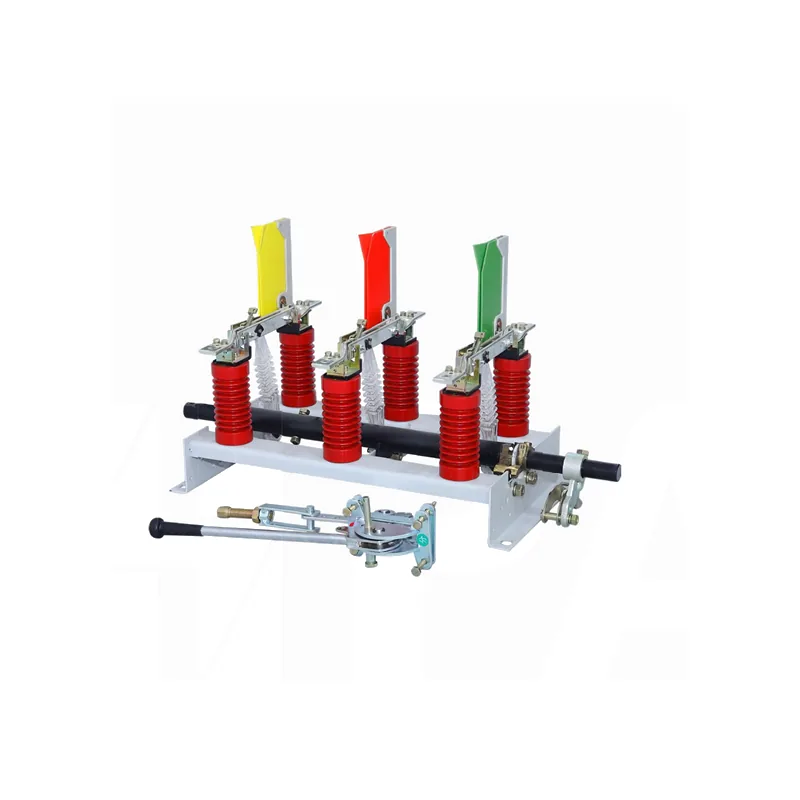

Imágenes del producto
Designación de tipo
Formato del código de tipo: F N 7 12 D - X L / R A - F 630
| F | Interruptor de carga |
| N | Interior |
| 7 | N.º de serie de diseño |
| 12 | Tensión nominal (kV) |
| D | Seccionador de puesta a tierra |
| X | Posición del seccionador de puesta a tierra (extremo de entrada: S; extremo de salida: X) |
| L | Dispositivo de enclavamiento (con: L; sin: en blanco) |
| R | Con fusible |
| A | Fusible con percutor (con: A; sin: en blanco) |
| F | Dispositivo de apertura eléctrica (con: F; sin: en blanco) |
| 630 | Corriente nominal (400, 630A) |
Condiciones normales de servicio
- Temperatura ambiente del aire: límite superior +40°C, límite inferior -10°C para zonas generales y -25°C para zonas de frío severo;
- Altitud no superior a 1000m;
- Humedad relativa: media diaria no superior al 95%, media mensual no superior al 90%;
- El aire circundante no debe estar significativamente contaminado por gases corrosivos o inflamables y vapor de agua;
- Sin vibración severa frecuente.
Principales parámetros técnicos
| Elemento | Parámetro (400A) | Parámetro (630A) |
|---|---|---|
| Tensión nominal (kV) | 12 | 12 |
| Nivel de aislamiento nominal, tensión soportada a frecuencia industrial de 1 min a 50 Hz (kV) | 42 entre fases/a tierra; 48 en la distancia de seccionamiento | 42 entre fases/a tierra; 48 en la distancia de seccionamiento |
| Tensión soportada a impulso 1,2/5 μs (kV) | 75 entre fases/a tierra; 85 en la distancia de seccionamiento | 75 entre fases/a tierra; 85 en la distancia de seccionamiento |
| Corriente nominal (A) | 400 | 630 |
| Corriente nominal de corta duración soportada (kA, 4 s) | 12.5 | 20 |
| Capacidad de cierre del interruptor de carga y del seccionador de puesta a tierra (kA, cresta) | 31.5 | 50 |
| Corriente nominal de cresta soportada (kA) | 31.5 | 50 |
Dimensiones generales y de montaje
