Descripción general del producto
La aparamenta de red en anillo de la serie SRM□-12 es aparamenta encerrada de tanque común metálico aislada en gas SF6, que puede componerse de módulos de unidades de interruptor de carga, unidades de combinación interruptor de carga-fusible, unidades de interruptor automático de vacío y unidades de entrada de barras colectoras. Adoptando una serie de excelentes tecnologías y materiales, tiene excelentes propiedades eléctricas y mecánicas, se ve poco afectada por el entorno y el clima, es compacta, fácil de instalar, cómoda de operar, libre de mantenimiento y tiene modos de combinación flexibles. El diseño claro e intuitivo garantiza una operación sencilla y directa. La capacidad de conexión de alimentadores es grande, adecuada para diversos sistemas de conexión. La aparamenta de red en anillo de la serie SRM□-12 es aparamenta encerrada de tanque común metálico aislada en gas SF6, compacta, fácil de instalar y puede operar durante mucho tiempo sin mantenimiento.

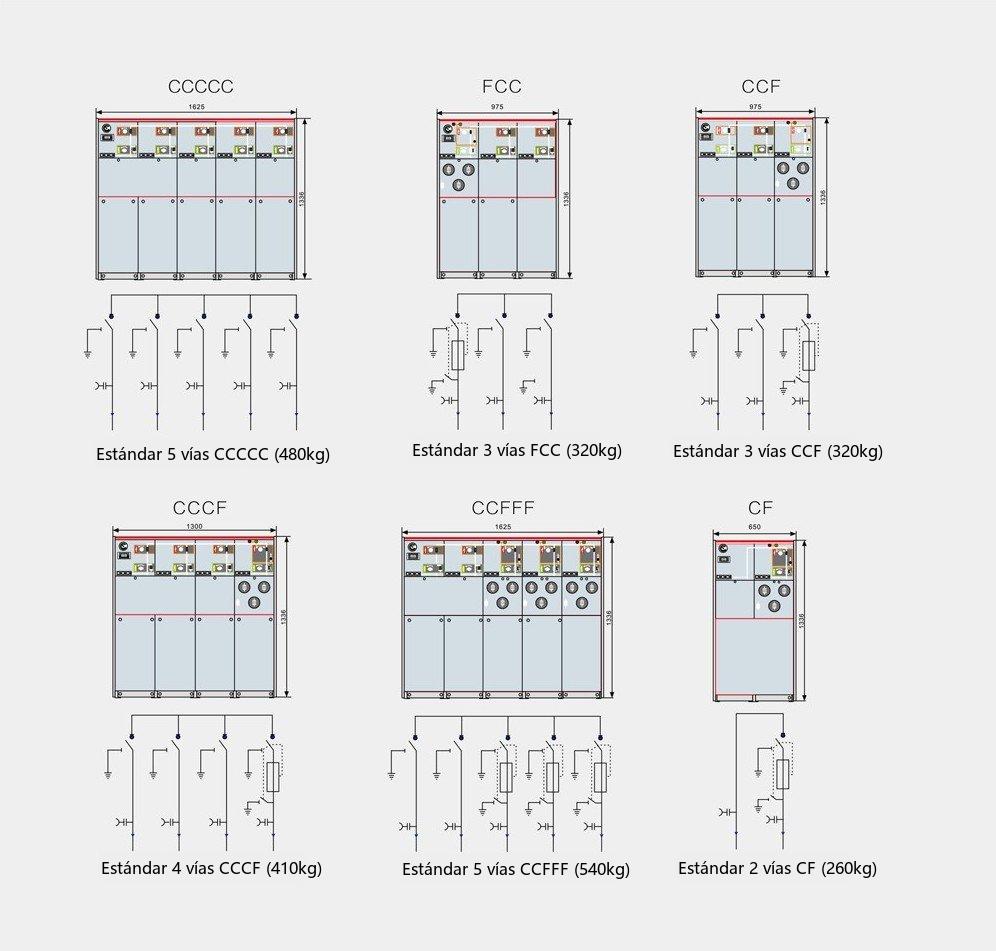

Definiciones de unidades
| Código de unidad | Significado |
|---|---|
| C | Unidad de interruptor de carga estándar de pasatapas simple |
| F | Unidad de combinación interruptor de carga-fusible |
| V | Unidad de interruptor automático |
| D | Unidad de entrada de cable (sin interruptor) |
| + | Pasatapas del lado de barras colectoras |
| - | Pasatapas superior de barras colectoras |
| SL | Unidad de enlace de barras |
| M | Unidad de medición |
| PT | Unidad de PT |
| 1K2(4) | Unidad de interruptor de carga con salida de doble pasatapas |
Características del producto
Seguridad operativa:
A través de las siguientes medidas de seguridad, podemos proporcionar a los usuarios garantías de seguridad especiales:
- Interruptor de carga de tres posiciones integrado
- El interruptor de carga sustituye al seccionador para el interruptor automático, más seguro y fiable; el diseño totalmente sellado del lado primario protege contra contactos accidentales; el enclavamiento mecánico cumple los requisitos de las cinco prevenciones; el indicador de presencia de tensión puede proporcionar indicación de presencia de tensión de entrada
- y salida. Funcionamiento fiable: diseño totalmente sellado; todos los interruptores de 10kV y las partes de barras colectoras con tensión están sellados en un tanque de gas soldado con chapas de acero inoxidable de 3 mm; con enchufes de cable de caucho de silicona,
- realizando cabezas de cable totalmente aisladas y totalmente selladas, sin verse afectadas por polvo, humedad, pequeños animales y otras influencias externas. El mecanismo de operación de acumulación de energía por resorte puede operarse manual o motorizado; el esquema mimético del panel proporciona la indicación de
- posición del interruptor. El armario está fabricado con chapa galvanizada con pintura electrostática, mejorando la resistencia a la corrosión; el manómetro monitorea el rango de presión de seguridad del gas SF6 en el tanque.
Economía:
- Libre de mantenimiento
- Altamente fiable
- Vida útil de hasta 20 años
Esquemas flexibles:
- Diversos modos de entrada: entrada por izquierda, derecha, superior o frontal
- Diversos modos de combinación: cualquier combinación entre unidades
- Con barras colectoras aisladas, los armarios pueden unirse de frente a espalda o de izquierda a derecha
- Esquemas de diseño flexibles
Amplia aplicación:
Gran capacidad de alimentador y pequeña huella, adecuada para diversas necesidades de aplicación. Ya sea suministro terminal o suministro de red en anillo, la aparamenta de red en anillo de la serie SRM□-12 puede satisfacer los requisitos de configuración con combinaciones modulares flexibles.
Indicadores de rendimiento
| Presión del gas SF6 | 1,4 bar de presión absoluta a 20℃ | Condiciones normales de servicio | |
| Tasa de fuga anual de gas | 0,2% por año | Temperatura máxima | 40℃ |
| Clase de protección | IP67 | Temperatura mínima | -40℃ |
| Espesor de acero inoxidable del tanque de gas | 3,0mm | Humedad relativa media máxima | ≤ 95% |
| Barra colectora | - | Altitud | ≤2000 m |
| Barra colectora dentro de la aparamenta | 400mm²Cu | Cumplimiento de normas | |
| Barra colectora de puesta a tierra de la aparamenta | 150mm²Cu | GB/T11022 GB16926 GB3309 GB3906 GB38041 GB160129 GB1985 GB1984 GB60265 GB60420 GB60694 | |
| Color | - | - | - |
| Panel frontal de la aparamenta | RAL7012 | - | - |
| Placas laterales y placa de cubierta frontal del compartimento de cables | RAL7035 | - | - |
Parámetros del equipo auxiliar
| Elemento | Módulo C | Módulo F | Módulo V | Módulo CB | ||||
| Interruptor de carga | Aparato combinado | Interruptor de vacío | Seccionador / seccionador de puesta a tierra | Interruptor automático de vacío | Seccionador / seccionador de puesta a tierra | |||
| Tensión nominal kV | 12 | 12 | 12 | 12 | 12 | 12 | ||
| Frecuencia nominal Hz | 50 | 50 | 50 | 50 | 50 | 50 | ||
| Tensión soportada a frecuencia industrial (entre fases / corte) kV | 42/48 | 42/48 | 42/48 | 42/48 | 42/48 | 42/48 | ||
| Tensión soportada a impulso tipo rayo kV | 75/85 | 75/85 | 75/85 | 75/85 | 75/85 | 75/85 | ||
| Corriente nominal A | 630 | Nota | - | 630 | - | 1250/630 | - | |
| Corriente nominal de corte de bucle cerrado A | 630 | - | - | - | - | - | - | |
| Corriente nominal de corte de carga de cable A | 135/135 | - | - | - | - | - | - | |
| Corriente nominal de cierre en cortocircuito (cresta) | 50 | 80 | - | - | - | - | ||
| Corriente nominal de cresta soportada kA | 50 | - | - | - | - | - | - | |
| Corriente nominal de corta duración soportada kA/s | 20 | - | - | - | - | - | - | |
| Corriente nominal de corte en cortocircuito kA | - | - | 31.5 | 20 | - | 25 | 25 | |
| Corriente nominal de transferencia A | - | - | 1750 | - | - | - | - | |
| Corriente máxima del fusible asociado A | - | - | 125 | - | - | - | - | |
| Resistencia del circuito Ω | ≤ 300 | ≤ 600 | - | - | - | - | ||
| Resistencia mecánica (operaciones) | 5000 | 3000 | 5000 | 2000 | 5000 | 5000 | ||
Nota: (1) Depende de la corriente nominal del fusible.
Descripción de diseño
SRM□-12 La aparamenta totalmente aislada en gas y totalmente encerrada se instala sobre un bastidor de chapa galvanizada, con las unidades de interruptor en el tanque de gas SF6 fabricadas con chapas de acero inoxidable no magnéticas anticorrosivas de 3 mm de espesor. SF6 El tanque de gas es un "sistema de presión sellado"，Puede operar durante 20 años en condiciones normales de trabajo。SF6 La presión del gas en funcionamiento normal es de 0,015~0,04MPa。El tanque de gas está equipado con un dispositivo de liberación de presión; cuando la presión es demasiado alta, el gas se libera por la parte inferior o trasera。El dispositivo de liberación de presión mejora aún más la seguridad operativa de la aparamenta de red en anillo de la serie SRM□-12-12。

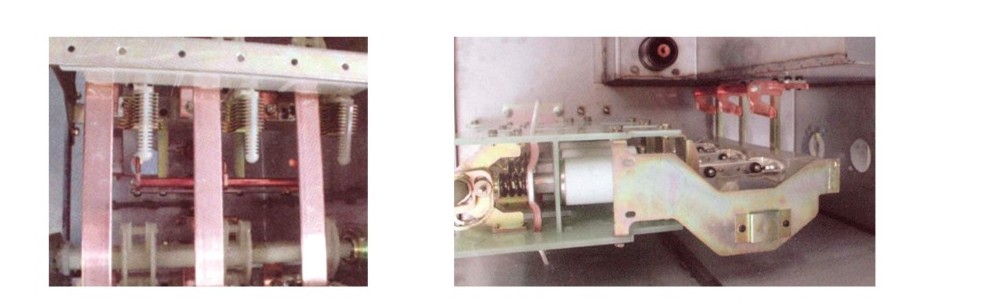

Unidad de interruptor
El interruptor de carga adopta un diseño coaxial rotativo de doble corte; a través del mismo orificio de operación y la placa deslizante, se realizan las operaciones funcionales, por lo que el interruptor solo puede estar en uno de los tres estados "cerrado, abierto y puesto a tierra" en cualquier momento, evitando completamente el error de operación。

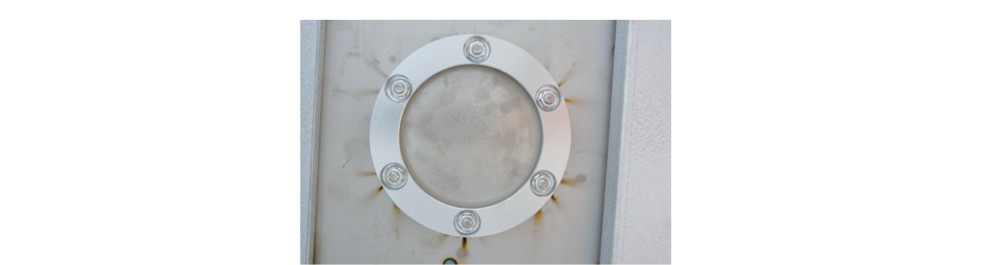

Dispositivo de liberación de presión
El dispositivo de liberación de presión está separado del compartimento de cables por una placa metálica; si la presión en el tanque de gas es demasiado alta, el diafragma antiexplosión del dispositivo se rompe para liberar la presión.

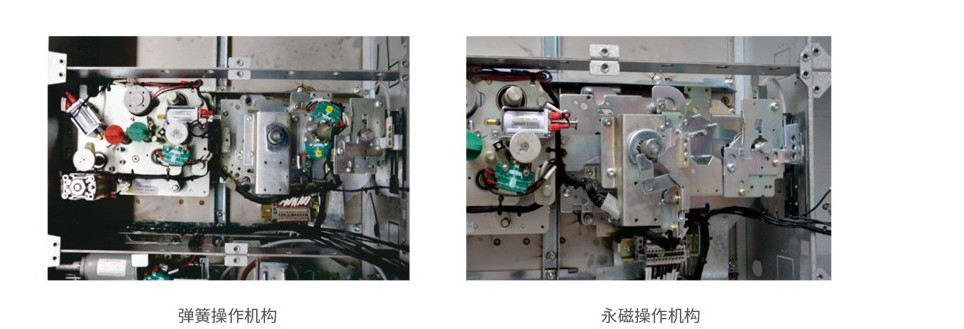

Mecanismo de operación
El mecanismo de operación está instalado fuera del tanque de gas en la parte frontal, tratado especialmente para prevenir la oxidación, cómodo para la operación manual y el mantenimiento, y fácilmente motorizable. Puede utilizarse un mecanismo de resorte o un mecanismo de imán permanente.

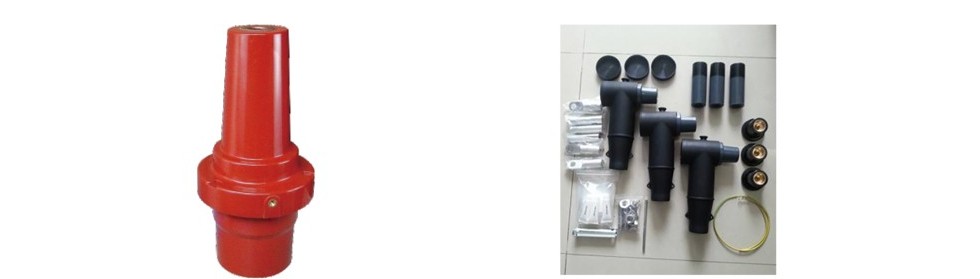

Compartimento de cables y conexión
El compartimento de conexión de cables es espacioso, y los pasatapas son de diseño estándar compatibles con todos los enchufes de cable de norma europea. Normalmente cada unidad de interruptor de carga puede conectar 1~3 circuitos de salida, los tipos especialmente diseñados 4~6, y la unidad de interruptor automático de vacío 1~2.
Se utilizan pasatapas universales de norma internacional (que cumplen DIN47636 o norma americana), lo que facilita la selección de los accesorios de cable correspondientes. Se utilizan enchufes de cable tipo T frontales y traseros con estructura de apriete por pernos graduada europea; el enchufe frontal se conecta al pasatapas con pernos M16. También está disponible como método de conexión el terminal ordinario con fundas termorretráctiles.

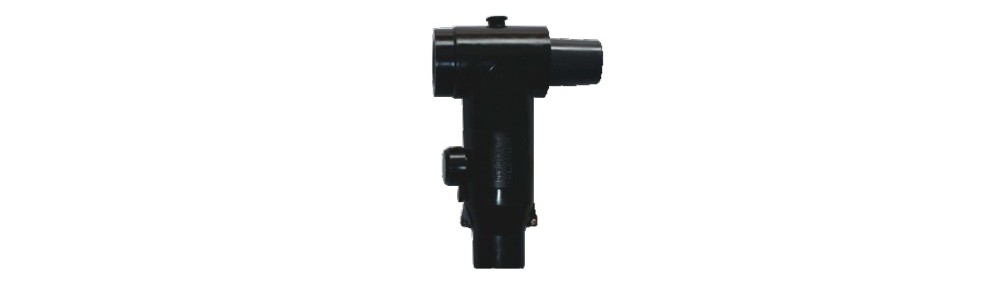

Conexión del pararrayos
La unidad de interruptor de carga puede equiparse con un pararrayos de óxido metálico totalmente sellado de caucho de silicona tipo T de enchufe trasero; cuando hay muchos circuitos de cable y el espacio es insuficiente, puede utilizarse un pararrayos de enchufe trasero tipo π.

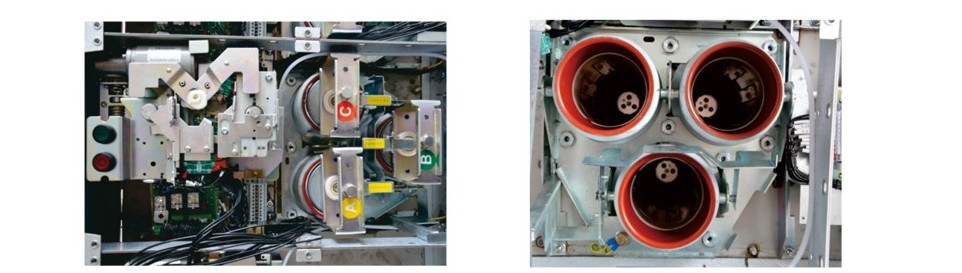

Fusible
La sustitución del fusible de la aparamenta de red en anillo totalmente aislada en gas y totalmente encerrada SRM□-12 es directa y sencilla. El fusible se coloca en un tubo aislante dentro del tanque metálico de SF6; este diseño tiene las siguientes ventajas:
- La tapa del fusible y el dispositivo de sellado están en la parte más débil del campo eléctrico.
- Ninguna materia conductora puede adherirse al conjunto del fusible.
- Las piezas en el gas SF6 están completamente protegidas.
- No se necesita aislamiento adicional para la tapa del fusible. El mecanismo de operación de acumulación de energía por resorte y el dispositivo de disparo vinculado garantizan que las tres fases del interruptor de carga se abran simultánea y automáticamente cuando se funde el fusible de cualquier fase.

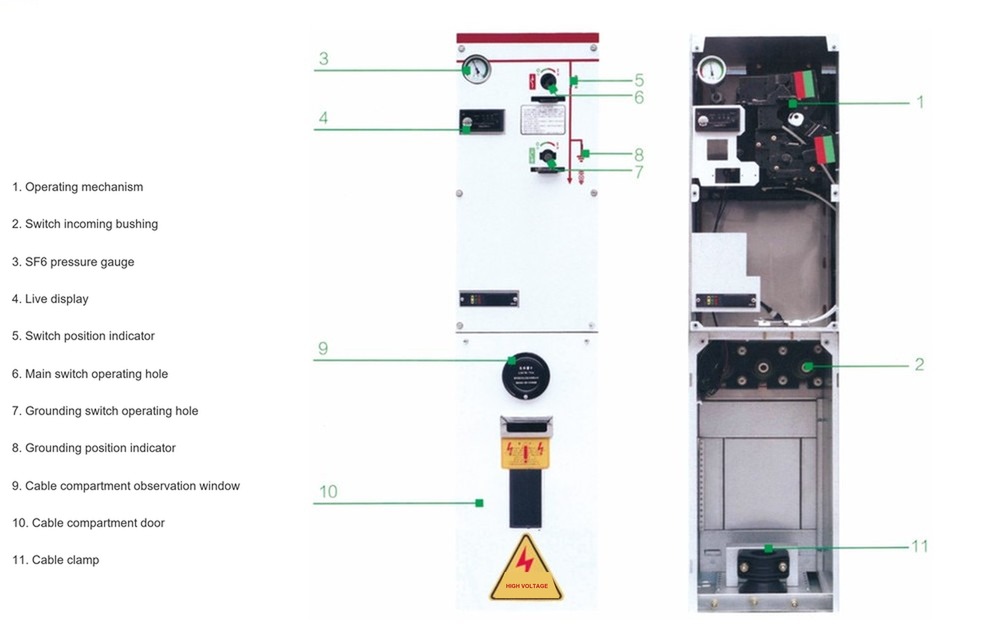

Indicación del panel del interruptor de la serie SRM□-12
① Indicador de presencia de tensión
② Orificio de operación del interruptor principal (orden de operación: girar en sentido horario para cerrar / antihorario para abrir)
③ Orificio de operación del seccionador de puesta a tierra (orden de operación: girar en sentido horario para cerrar / antihorario para abrir)
④ Indicación de posición de apertura/cierre (rojo para cerrado / blanco para abierto)
⑤ Indicación de posición de puesta a tierra
⑥ Posición de candado del interruptor de carga
⑦ Posición de candado del seccionador de puesta a tierra

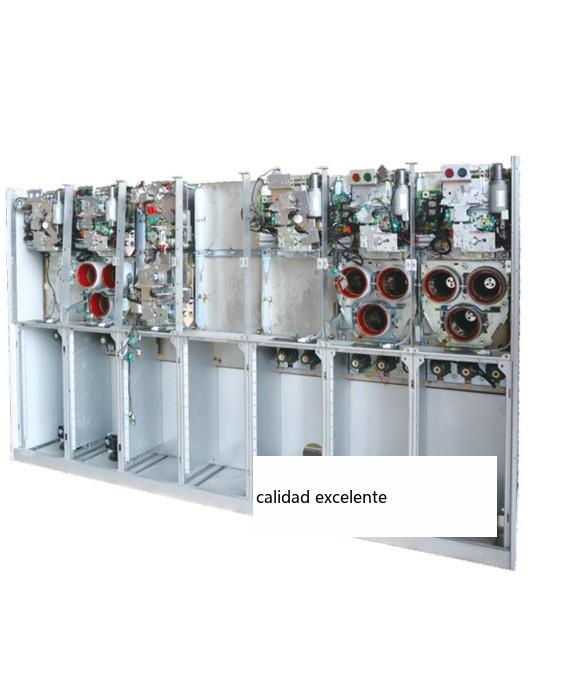

Unidad C
1. Unidad de interruptor de carga C
El interruptor puede clasificarse en unidad simple, unidad simple con salida de doble pasatapas, dos unidades, tres unidades, cuatro unidades, cinco unidades de tipo estándar y el tipo con pasatapas de entrada lateral, adoptando una estructura que comparte un tanque de gas SF6; no se necesita conexión de barras colectoras externa entre unidades, por lo que la estructura es relativamente simplificada, fácil de instalar y más segura; aunque el tanque de gas es integral, cada unidad todavía tiene un compartimento independiente. Seis o más unidades se realizan uniendo armarios con barras colectoras aisladas, de frente a espalda o de izquierda a derecha, siendo el armario el tipo estándar con pasatapas de barras colectoras en el lado superior.
2. Configuraciones estándar
- Barra colectora de 630 A
- Interruptor de carga / seccionador de puesta a tierra de tres posiciones
- Mecanismo de operación de resorte
- Indicación de posición del interruptor de carga y del seccionador de puesta a tierra
- Pasatapas de salida dispuestos horizontalmente en la parte frontal
- Indicador de tensión de entrada / barras colectoras (tipo simple o de extensión de barras colectoras)
- Indicador de tensión de salida
- Todas las funciones del interruptor pueden controlarse añadiendo candados en el panel
- Enclavamiento entre el seccionador de puesta a tierra y la puerta del compartimento de cables
- Manómetro de SF6
- Barra colectora de puesta a tierra
- Válvula antiexplosión de liberación de presión
3. Configuraciones opcionales
- Indicador de falta de cortocircuito y a tierra
- Transformador de corriente tipo anillo de medición y amperímetro
- Transformador de corriente tipo anillo de medida
- Cerradura de llave para la posición del interruptor
- Mecanismo de operación motorizado
- Mecanismo de operación de imán permanente
- Extensión de barras colectoras reservada
- Barra colectora externa

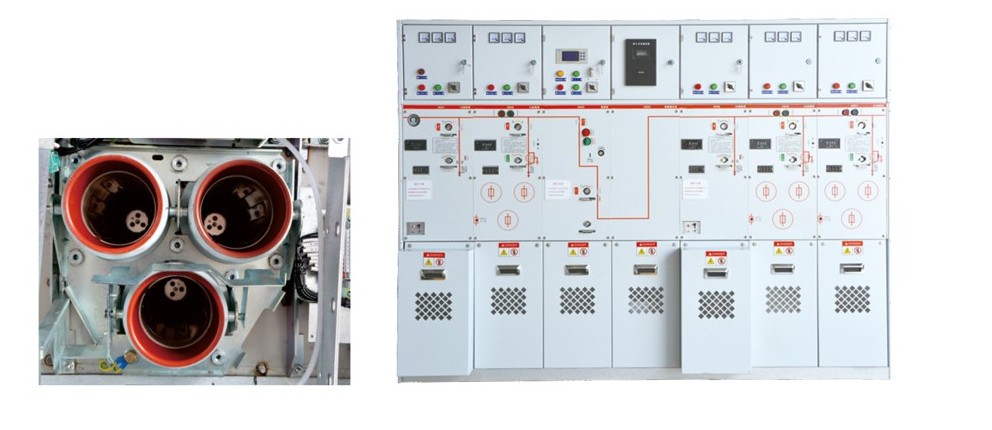

Pasos de sustitución del fusible:
Gire media vuelta en sentido antihorario con la manija de operación y tire hacia fuera para sustituir el fusible; al instalar, alinee la posición del gancho y gire en sentido horario。
Indicación del panel del interruptor SRM□-12
Unidad F
1. Unidad de aparato combinado
La unidad de aparato combinado se utiliza para la protección de transformadores con capacidad de hasta 1250 kVA; la unidad está equipada con un cilindro aislante que puede contener el fusible. El cilindro aislante se coloca dentro del tanque de gas SF6, mejorando aún más su rendimiento de aislamiento. Cuando está cerrado, el lado inferior del fusible se pone a tierra al mismo tiempo y el lado superior del fusible queda aislado de forma segura de la alimentación, garantizando la seguridad del personal al sustituir el fusible. Para evitar el funcionamiento con falta de fase de los equipos eléctricos después de que se funda un fusible, esta unidad está equipada con un mecanismo de disparo vinculado; cuando la ventana de observación del disparo muestra rojo, el dispositivo de disparo ha actuado o el fusible se ha fundido y disparado. Esta unidad puede combinarse con otras unidades para realizar el suministro de red en anillo.
2. Configuraciones estándar
- Barra colectora de 630 A
- Interruptor de carga / seccionador de puesta a tierra de tres posiciones
- Mecanismo de operación de resorte
- Indicación de posición del interruptor de carga y del seccionador de puesta a tierra
- Pasatapas de salida dispuestos horizontalmente en la parte frontal
- Indicador de tensión de entrada / barras colectoras (tipo simple o de extensión de barras colectoras)
- Indicador de tensión de salida
- Todas las funciones del interruptor pueden controlarse añadiendo candados en el panel
- Enclavamiento entre el seccionador de puesta a tierra y la puerta del compartimento de cables
- Manómetro de SF6
- Barra colectora de puesta a tierra
- Válvula antiexplosión de liberación de presión
3. Configuraciones opcionales
- Indicador de falta de cortocircuito y a tierra
- Transformador de corriente tipo anillo de medición y amperímetro
- Transformador de corriente tipo anillo de medida
- Cerradura de llave para la posición del interruptor
- Mecanismo de operación motorizado
- Mecanismo de operación de imán permanente
- Extensión de barras colectoras reservada
- Barra colectora externa

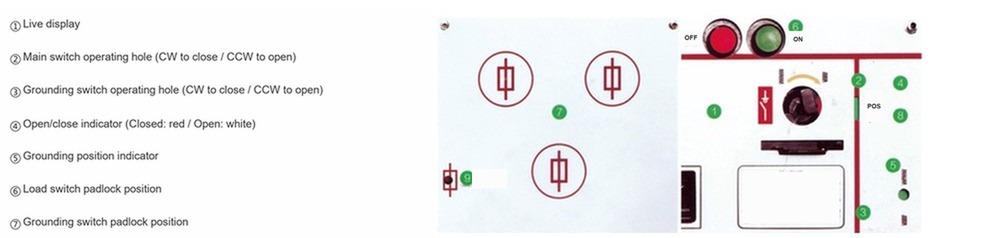

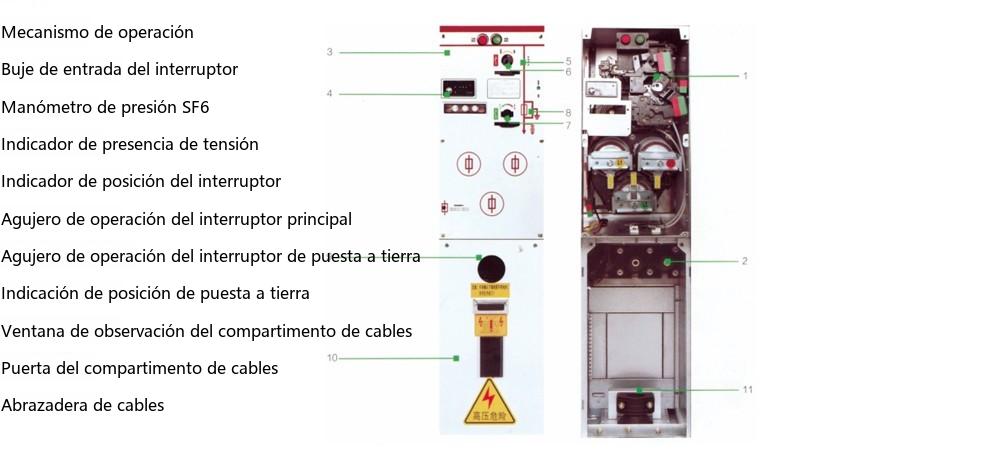

Indicación del panel del interruptor SRM□-12-F
Indicación del panel del interruptor SRM□-12-F
Unidad V
1. Unidad de interruptor automático de vacío
Se adopta un interruptor automático de vacío tipo resorte con vida mecánica de hasta 10000 operaciones (acción de protección rápida, tiempo de apertura no superior a 30 ms), fácil de lograr una coordinación escalonada. Se utiliza un seccionador de carga de tres posiciones. El interruptor automático de vacío y el interruptor de carga están sellados juntos en un tanque de gas SF6 fabricado con chapas de acero inoxidable de 3 mm de espesor; todo el sistema está totalmente aislado, totalmente sellado y libre de mantenimiento.
2. Configuraciones estándar
- Barra colectora de 630 A
- Módulo de interruptor automático ISM de 630 A
- Controlador CM (alimentación de operación DC 24 V)
- Seccionador de carga de tres posiciones
- Alimentación externa, autolimentado
- Dispositivo de protección de microprocesador
- CT de protección tipo pasatapas
- Manómetro de SF6
- Pasatapas que cumplen DIN47636
- Enclavamiento entre el seccionador de puesta a tierra y la puerta del compartimento de cables
- Contactos auxiliares para la posición del VCB: 2NA+2NC
- Alimentación de operación (incluyendo PT, módulo de potencia, batería de respaldo)
3. Configuraciones opcionales
- Barra colectora de conexión
- Transformador de corriente de medición y amperímetro
- Contactos auxiliares: posición del seccionador de carga 2NA+2NC, posición del seccionador de puesta a tierra 2NA+2NC
- Mecanismo de imán permanente para apertura/cierre rápido del interruptor, utilizado para aparamenta de interruptor automático de frontera o aparamenta de entrada

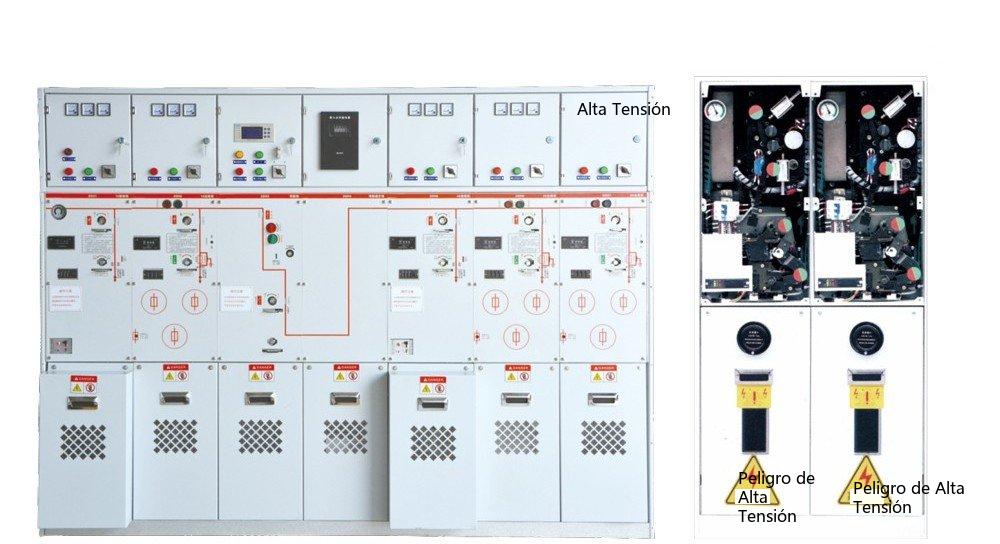

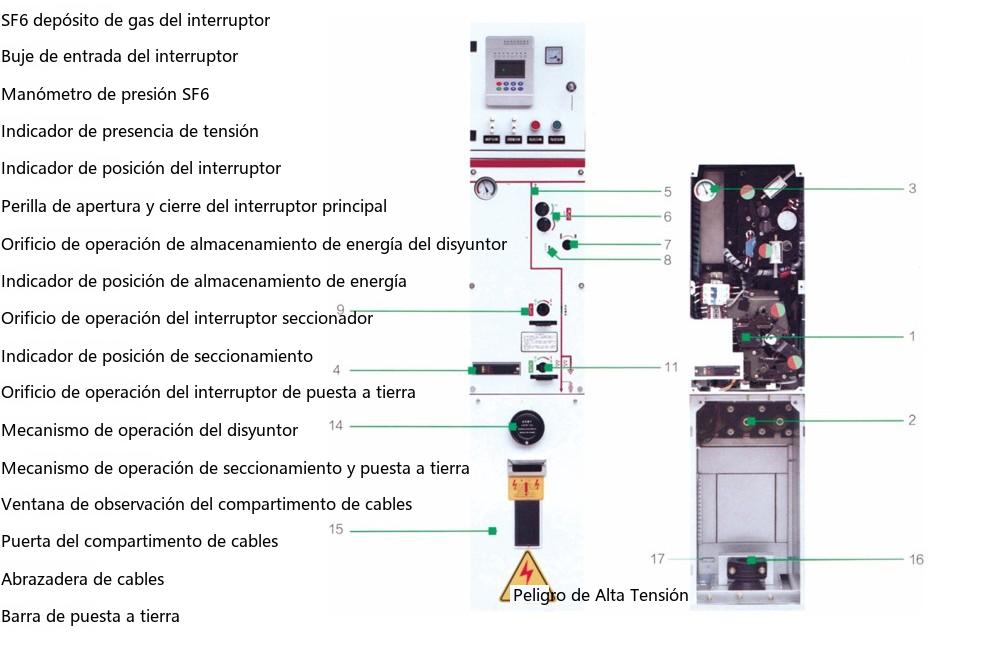

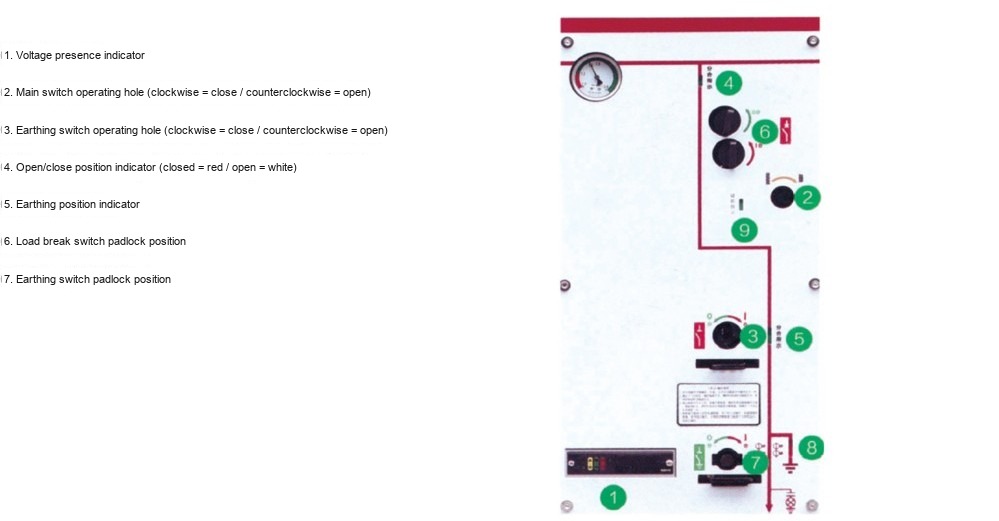

Indicación del panel del interruptor SRM-12-V
13
Indicación del panel del interruptor SRM-12-V
14

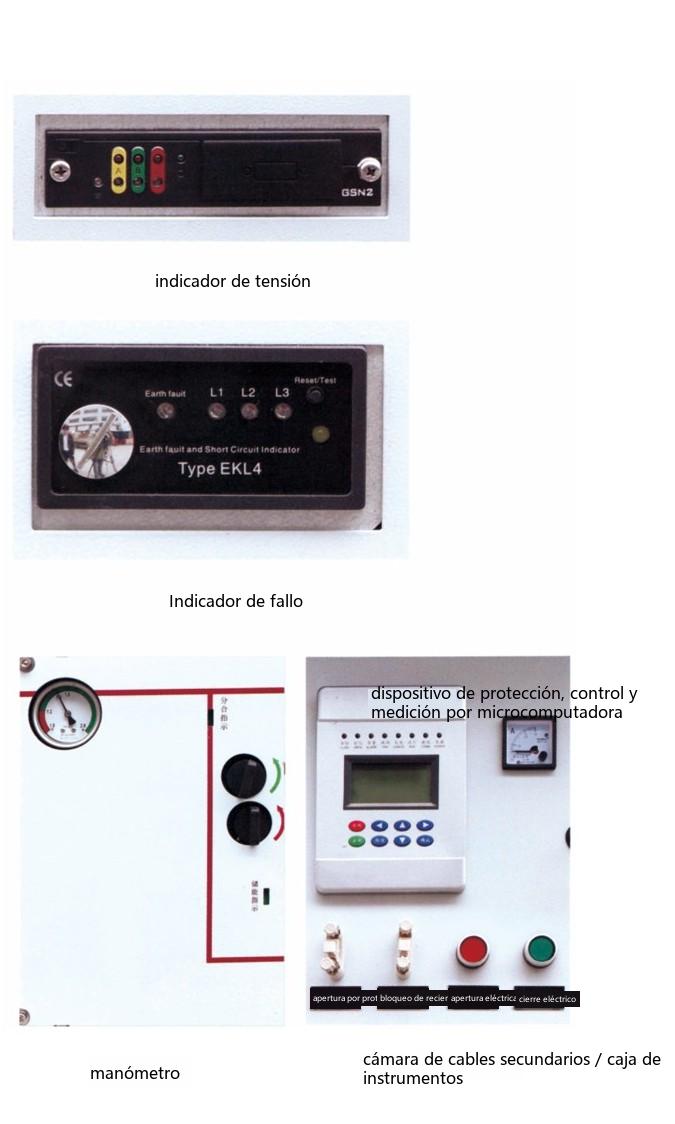

Resumen de accesorios
1. Contactos auxiliares
Todos los interruptores de carga y seccionadores de puesta a tierra pueden configurarse con contactos auxiliares que indican la posición del interruptor, instalados dentro del mecanismo de operación.
2. Unidad de control remoto y telemetría
La aparamenta totalmente aislada y totalmente encerrada de la serie SRM□-12 puede configurarse con una unidad integrada de control remoto y monitoreo; este producto prefabricado puede montarse en fábrica.
3. Indicador de presencia de tensión
Los pasatapas de entrada/salida de la unidad de interruptor están equipados con dispositivos indicadores de tensión capacitivos. Cada indicador de presencia de tensión también tiene puntos de salida de fase de tensión trifásica; puede configurarse un fasímetro para la puesta en fase.
4. Indicador de falta de cortocircuito / a tierra
Para facilitar la localización de faltas, la unidad de interruptor puede configurarse con un indicador de falta de cortocircuito / a tierra.
5. Conexión de cable
La aparamenta totalmente aislada y totalmente encerrada de la serie SRM□-12 está configurada con pasatapas estándar tipo DIN47636. La puerta del compartimento de cables está enclavada con el seccionador de puesta a tierra. Pueden seleccionarse diferentes unidades de conexión de interruptor según el número de circuitos de salida.
6. Instrumento indicador de presión
La aparamenta totalmente aislada y totalmente encerrada de la serie SRM□-12 está equipada con un manómetro de gas SF6.
7. Cerradura de llave
La aparamenta totalmente aislada y totalmente encerrada de la serie SRM□-12 puede configurarse con cerraduras de llave para el interruptor de carga y el seccionador de puesta a tierra.
8. Cerradura de acceso
La aparamenta totalmente aislada y totalmente encerrada de la serie SRM□-12 puede configurarse con candados que impiden la operación por personal no autorizado.
9. Compartimento de cableado secundario / caja de medición
La aparamenta totalmente aislada y totalmente encerrada de la serie SRM□-12 puede configurarse con un compartimento de cableado secundario / caja de medición para instalar accesorios secundarios y medidores.
Resumen de accesorios
10. Pararrayos
La aparamenta totalmente aislada y totalmente encerrada de la serie SRM□-12 puede configurarse con pararrayos de óxido metálico enchufables tipo T de caucho de silicona.
- Tensión de operación continua 13,6kV
- Tensión de referencia U1mA.DC ≥25kV
- Corriente de fuga a 0,75U1mA.DC ≤50 μA

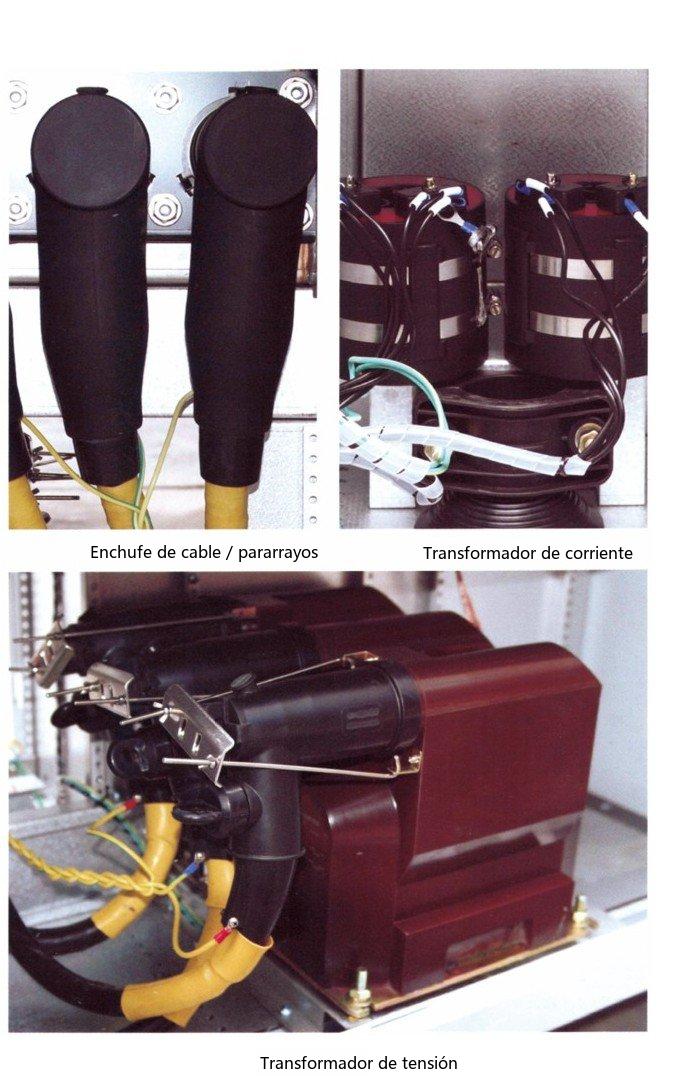

11. Conector separable
Enchufes frontales y traseros tipo T, enchufe acodado de PT; al completar la conexión del cable, también puede instalarse un enchufe tipo π de pararrayos de óxido metálico enchufable.
12. Transformador de corriente
La aparamenta totalmente aislada y totalmente encerrada de la serie SRM□-12 puede configurarse con transformadores de corriente de tipo pasante según sea necesario para medición / medida:
- Salida secundaria 5 A
- Clase de precisión 0,2 o 0,5. La unidad de interruptor automático adopta un CT incorporado:
- Colada de resina epoxi
- Diseño a prueba de humedad de los conductores secundarios
- Instalación tipo pasatapas
13、Transformador de tensión
La aparamenta totalmente aislada y totalmente encerrada de la serie SRM□-12 puede configurarse con un transformador de tensión totalmente sellado de 10kV según sea necesario para cumplir los requisitos de automatización de la distribución, proporcionando señales de tensión para medición / medida y alimentación para el mecanismo de operación motorizado.
- Monofásico / trifásico seleccionable según necesidad
- Relación: 10/0,1/0,22kV
- Precisión (CA 100 V): clase 0,2 o 0,5
Resumen de accesorios

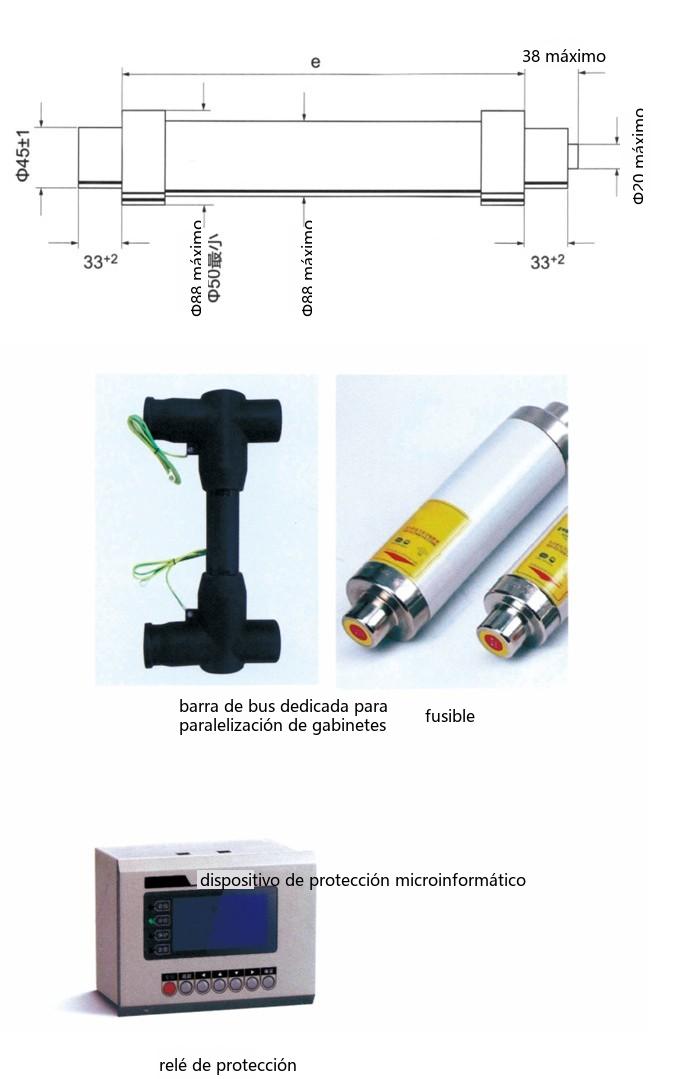

14. Barra colectora especial para unión de armarios
Estructura totalmente aislada y totalmente sellada.
15. Fusible
Los usuarios pueden configurarlo por sí mismos según sus necesidades, o nuestra empresa puede recomendar y proporcionar la configuración según las normas aplicables. Recomendamos fusibles HVHRC, que son fusibles de respaldo con dispositivos de protección térmica que evitan daños al equipo causados por sobrecalentamiento anormal en el cilindro del fusible; al realizar el pedido, especifique la capacidad nominal del transformador, la tensión de operación y la corriente nominal del fusible.
16. Relé de protección
Se adopta un relé de protección de sobrecorriente temporizada multifuncional digital autolimentado: diseño compacto, gran adaptabilidad ambiental, cumpliendo las normas
VDE0435-303，
IEC60225，
VDE0843。
- No necesita alimentación externa
- Modo de operación de protección seguro incorporado
- Amplio rango de ajuste, pasos de operación sencillos
- Procesamiento de señales por microprocesador para medición de parámetros de alta precisión
- Diseño de autocomprobación interna (watchdog) para un funcionamiento fiable
- Funciones de protección seleccionables
- Protección de sobrecorriente de tiempo definido (DMT)
- Protección de sobrecorriente de tiempo inverso (IDMT)
- Curvas de tiempo inverso seleccionables:
- Inversa estándar
- Muy inversa
- Extremadamente inversa
Compartimento de cables y conexión que realmente satisfacen sus necesidades
Se proporcionan en total quince combinaciones estándar.
Cada módulo de los diversos armarios de unidades de combinación estándar no extensibles SRM□-12 tiene las siguientes configuraciones
- Armario D — módulo de elevación
- Configuración y características estándar del "módulo de conexión de cables sin seccionador de puesta a tierra"
- Armario C — módulo de interruptor de carga
- Configuración y características estándar del "módulo de interruptor de carga"
- Armario F — módulo de combinación interruptor de carga-fusible
- Configuración y características estándar del "módulo de combinación interruptor de carga-fusible"
- Armario V — módulo de interruptor de vacío
- Configuración y características estándar del "módulo de interruptor de vacío"
- Indicador de tensión capacitivo del pasatapas de entrada
- Un manómetro por cámara de gas que monitorea la densidad de SF6
- Cáncamos de elevación para izado
- Manija de operación
- Opcional
- Mecanismo de operación motorizado
- Indicador de falta de cortocircuito y a tierra de cable
- Transformador de corriente y medidores
- Monitoreo remoto e indicador de falta a tierra

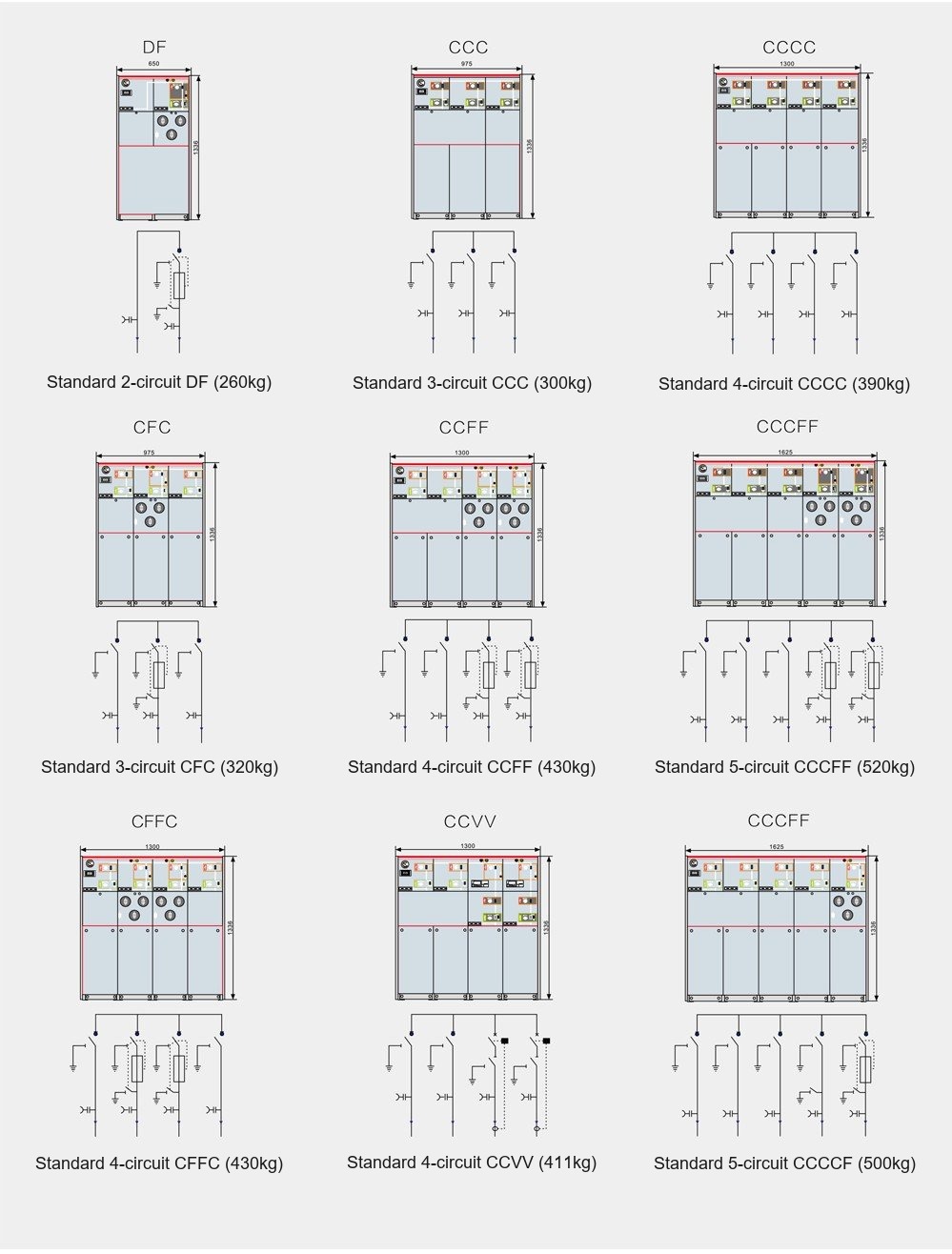

Dimensiones generales y peso
Las dimensiones generales y el peso de cada configuración de unidad de la aparamenta son los siguientes:
| Configuración | Peso | Dimensiones generales (An×Pr×Al mm) |
|---|---|---|
| DF estándar de 2 vías | 260 Kg | 650 × 1300 × 2000 |
| CCC estándar de 3 vías | 300 kg | — |
| CCCC estándar de 4 vías | 390 kg | 1300 × 1625 × 2000 |
| CFC estándar de 3 vías | 320 kg | — |
| CCFF estándar de 4 vías | 430 kg | 1300 × 1625 × 2000 |
| CCCFF estándar de 5 vías | 520 kg | 1300 × 1825 × 2000 |
| CFFC estándar de 4 vías | 430 kg | 1300 × 1625 × 2000 |
| CCVV estándar de 4 vías | 411 kg | — |
| CCCCF estándar de 5 vías | 500 kg | 1300 × 1825 × 2000 |
Nota: las dimensiones generales están sujetas a los planos del producto; para dimensiones específicas véanse las anotaciones en las figuras anteriores。
Productos relacionados
Aparamenta de alta tensión de la misma serie y de otros tipos disponibles:
- Aparamenta blindada extraíble de CA con envolvente metálica KYN61-40.5(Z)
- Aparamenta blindada extraíble encerrada KYN28A-12
- Aparamenta encerrada fija XGN66-12(Z)
- Aparamenta de CA con envolvente metálica fija tipo caja XGN15-12
- Aparamenta de CA con envolvente metálica fija tipo caja HXGN-12
- Aparamenta de CA con envolvente metálica fija tipo caja HXGN17-12
