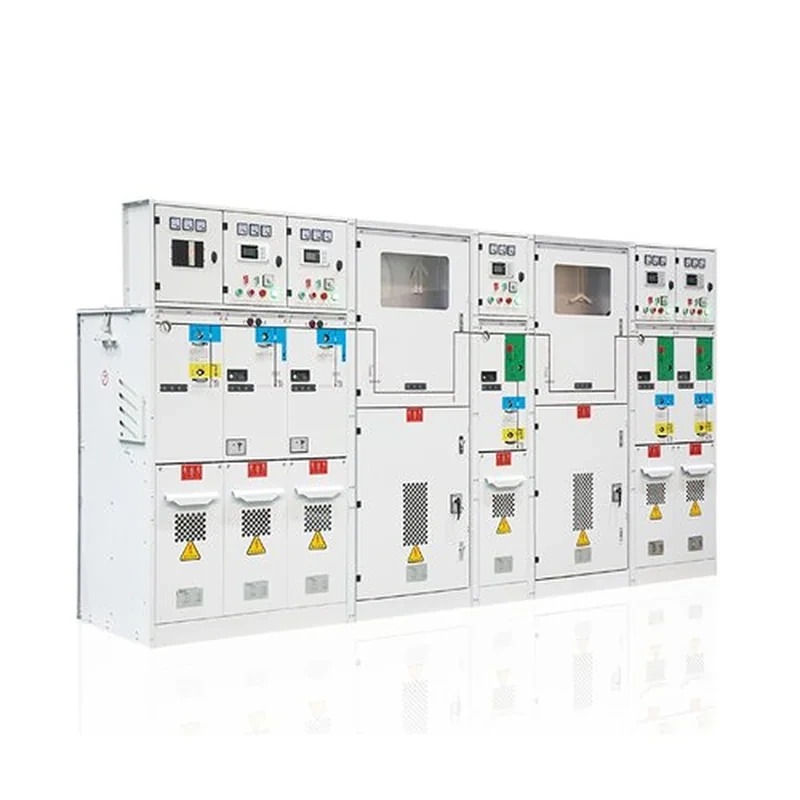

Descripción general del producto
La aparamenta compacta aislada en aire HXGN□-12 es aparamenta desarrollada por nuestra empresa sobre la base de la interpretación técnica de las demandas de los usuarios de energía en cuanto a fiabilidad, seguridad y compacidad de los equipos eléctricos. Se caracteriza por aislamiento en aire, compacidad, derechos de propiedad intelectual completos y ensayos de tipo completos. Es adecuada para sistemas de distribución de energía de 10kV/7,2kV de edificios públicos, edificios residenciales comerciales e industrias manufactureras, y también para maquinaria completa accionada por motores de alta tensión con altos requisitos de compacidad.
Características del producto
Compacta / flexible
El modo de aislamiento en aire cumple las normas de distancia y descarga parcial de las especificaciones técnicas del sector eléctrico.
Dimensiones de armario compactas, que coinciden con las dimensiones de armario estándar:
480*1000*1800 mm (An×Pr×Al); el sistema de distribución completo es especialmente compacto, ahorrando espacio para el costoso suelo urbano.
Formas de barra colectora y métodos de extensión flexibles que facilitan el empalme con otros tipos de armario diferentes.
Integrada / sellada en sólido
Diseño integrado de combinación de interruptor automático: el aparato combinado integra el seccionador, el interruptor automático, el seccionador de puesta a tierra y el sensor de presencia de tensión en un solo cuerpo, con diseño modular, enclavamiento sencillo y fiable y fácil mantenimiento.
Visualizada / alta eficiencia
Diseño de corte de seccionador visualizado, entrega rápida y diseño global modular que hacen cómodo y rápido el montaje en las fábricas de equipos completos eléctricos. La estructura integrada realiza todos los requisitos de enclavamiento dentro de un único mecanismo, reduciendo el riesgo de fallo de enclavamiento causado por problemas del proceso de montaje en fábrica.
Estable / duradera
Mecanismos de resorte / imán permanente opcionales, larga vida mecánica, encapsulado de interruptor de vacío sellado en sólido con protección contra el polvo y alto rendimiento de aislamiento. La combinación modular de esquemas permite que la aparamenta compacta aislada en aire HXGN□-12 cubra aplicaciones de entrada, salida, red en anillo y circuito F-C.
Condiciones de servicio
- 1、Altitud no superior a 2000 m;
- 2、Temperatura ambiente+40℃;
- 3、Humedad relativa: media diaria no superior al 95%%，media mensual no superior al 95%%;
- 4、El aire circundante no debe estar evidentemente contaminado por gases corrosivos o combustibles, vapor de agua, etc.;
- 5、Sin vibración violenta frecuente;
Para condiciones de servicio diferentes u otros requisitos, consulte al fabricante。
Principales parámetros técnicos
| Tensión nominal: | 12kV |
| Tensión soportada a frecuencia industrial de 1MIN: | 42kV |
| Tensión soportada a impulso tipo rayo: | 75/85kV |
| Corriente nominal: | 630 — 1250A(Alimentador) |
| Frecuencia nominal: | 50/60Hz |
| Corriente nominal de corte en cortocircuito: | 25kA/31.5kA |
| Corriente nominal de corta duración soportada: | 25kA/31.5kA |
| Corriente nominal de cresta soportada: | 50kA/63kA |
| Número de operaciones nominales de corte en cortocircuito: | 30 operaciones |
| Resistencia mecánica: | 10000 operaciones (interruptor automático) |
| Tensión soportada a frecuencia industrial del circuito auxiliar: | 2000V |
| 630—1250A(Entrada) | |
| 3000 operaciones（Seccionador/Seccionador de puesta a tierra）/100000 operaciones (interruptor automático) | |

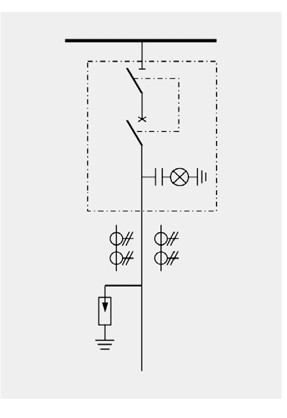

Armario de interruptor automático de salida y seccionador de puesta a tierra:HXGN-12/04
Configuraciones estándar
- Interruptor automático de vacío de alta tensión integrado HXGN-12 (1250A/31.5kA o 630A/25kA)
- Seccionador
- Mecanismo de operación (con enclavamiento de cinco prevenciones)
- Abrazadera de fijación de cables
- Ventana de observación
- Transformador de corriente (3 uds.)
- Dispositivo de protección de microprocesador
Configuraciones opcionales y características
- Dispositivo de iluminación
- Dispositivo de control de temperatura y humedad
- Indicador de presencia de tensión
- Pararrayos
- Elementos auxiliares
- Dimensiones generales (An×Pr×Al): 480mm × 1000mm × 1800mm

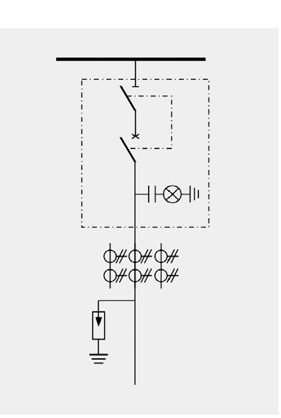

Armario de interruptor automático de salida: HXGN-12/05
Configuraciones estándar
- Interruptor automático de vacío de alta tensión integrado HXGN-12 (1250A/31.5kA o 630A/25kA)
- Seccionador
- Mecanismo de operación (con enclavamiento de cinco prevenciones)
- Abrazadera de fijación de cables
- Ventana de observación
- Transformador de corriente (2 uds.)
- Dispositivo de protección de microprocesador
Configuraciones opcionales y características
- Dispositivo de iluminación
- Dispositivo de control de temperatura y humedad
- Indicador de presencia de tensión
- Pararrayos
- Elementos auxiliares
- Dimensiones generales (An×Pr×Al): 480mm × 1000mm × 1800mm
Armario de interruptor automático de salida: HXGN-12/06
Configuraciones estándar
- Interruptor automático de vacío de alta tensión integrado HXGN-12 (1250A/31.5kA o 630A/25kA)
- Seccionador
- Mecanismo de operación (con enclavamiento de cinco prevenciones)
- Abrazadera de fijación de cables
- Ventana de observación
- Transformador de corriente (2 uds.)
- Dispositivo de protección de microprocesador
Configuraciones opcionales y características
- Dispositivo de iluminación
- Dispositivo de control de temperatura y humedad
- Indicador de presencia de tensión
- Pararrayos
- Elementos auxiliares. Dimensiones generales (An×Pr×Al): 480mm × 1000mm × 1800mm
Esquemas principales típicos

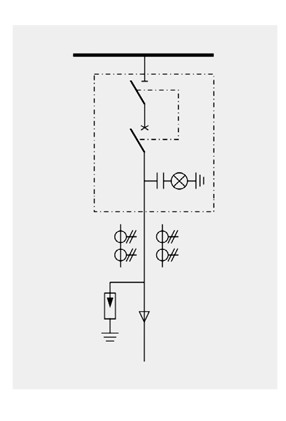

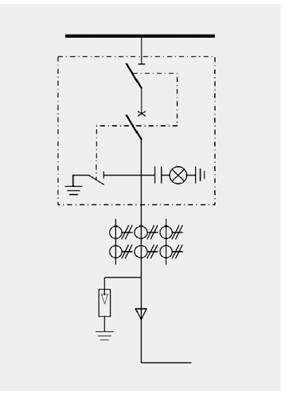

La figura siguiente muestra un esquema principal típico de la aparamenta compacta aislada en aire HXGN□-12.
Armario de interruptor automático de entrada: HXGN-12/01
| Configuraciones estándar | Configuraciones opcionales y características |
|---|---|
|
|

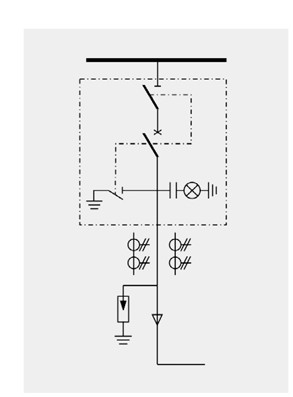

Armario de interruptor automático de salida: HXGN-12/02
| Configuraciones estándar | Configuraciones opcionales y características |
|---|---|
|
|

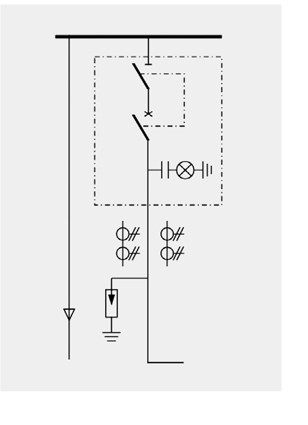

Armario de interruptor automático de salida y seccionador de puesta a tierra: HXGN-12/03
| Configuraciones estándar | Configuraciones opcionales y características |
|---|---|
|
|
Armario de interruptor automático de salida y seccionador de puesta a tierra: HXGN-12/07
Configuraciones estándar
- Interruptor automático de vacío de alta tensión integrado HXGN-12 (1250A/31.5kA o 630A/25kA)
- Seccionador
- Mecanismo de operación(con enclavamiento de cinco prevenciones)
- Abrazadera de fijación de cables
- Ventana de observación
- Transformador de corriente (2 uds.)
- Dispositivo de protección de microprocesador
Configuraciones opcionales y características
- Dispositivo de iluminación
- Dispositivo de control de temperatura y humedad
- Indicador de presencia de tensión
- Pararrayos
- Elementos auxiliares
- Dimensiones generales:(An×Pr×Al)(480+400)520mm×1000mm×1800mm

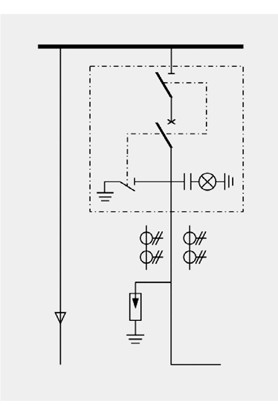

Armario de interruptor automático de salida y seccionador de puesta a tierra: HXGN-12/08
Configuraciones estándar
- Interruptor automático de vacío de alta tensión integrado HXGN-12 (1250A/31.5kA o 630A/25kA)
- Seccionador
- Mecanismo de operación(con enclavamiento de cinco prevenciones)
- Abrazadera de fijación de cables
- Ventana de observación
- Transformador de corriente (3 uds.)
- Dispositivo de protección de microprocesador
Configuraciones opcionales y características
- Dispositivo de iluminación
- Dispositivo de control de temperatura y humedad
- Indicador de presencia de tensión
- Pararrayos
- Elementos auxiliares
- Dimensiones generales:(An×Pr×Al)(480+400)520mm×1000mm×1800mm
Armario de interruptor automático de salida: HXGN-12/09
Configuraciones estándar
- Interruptor automático de vacío de alta tensión integrado HXGN-12 (1250A/31.5kA o 630A/25kA)
- Seccionador
- Mecanismo de operación(con enclavamiento de cinco prevenciones)
- Abrazadera de fijación de cables
- Ventana de observación
- Transformador de corriente (2 uds.)
- Dispositivo de protección de microprocesador
Configuraciones opcionales y características
- Dispositivo de iluminación
- Dispositivo de control de temperatura y humedad
- Indicador de presencia de tensión
- Pararrayos
- Elementos auxiliares
- Dimensiones generales:(An×Pr×Al)480mm x1000mm×1800mm

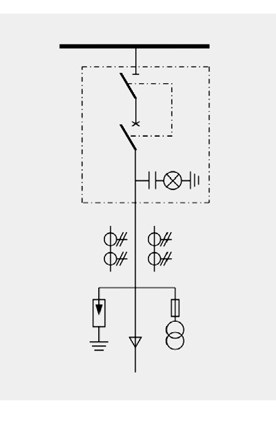

Armario de interruptor automático de salida: HXGN-12/10
Configuraciones estándar
- ■ Interruptor automático de vacío de alta tensión integrado HXGN(1250A/31.5kA o 630A/25kA)
- ■ Seccionador
- ■ Mecanismo de operación (con enclavamiento de cinco prevenciones)
- ■ Abrazadera de fijación de cables
- ■ Ventana de observación
- ■ Transformador de corriente (3 uds.)
- ■ Dispositivo de protección de microprocesador
Configuraciones opcionales y características
- □ Dispositivo de iluminación
- □ Dispositivo de control de temperatura y humedad
- □ Indicador de presencia de tensión
- □ Pararrayos
- □ Elementos auxiliares
- □ Dimensiones generales:(An×Pr×Al) 480mm ×1000mm ×1800mm
Armario de interruptor automático de salida y seccionador de puesta a tierra:HXGN-12/11
Configuraciones estándar
- ■ Interruptor automático de vacío de alta tensión integrado HXGN-12 (1250A/31.5kA o 630A/25kA)
- ■ Seccionador
- ■ Mecanismo de operación (con enclavamiento de cinco prevenciones)
- ■ Abrazadera de fijación de cables
- ■ Ventana de observación
- ■ Transformador de corriente (2 uds.)
- ■ Transformador de tensión (2 o 1 uds.)
- ■ Dispositivo de protección de microprocesador
Configuraciones opcionales y características
- □ Dispositivo de iluminación
- □ Dispositivo de control de temperatura y humedad
- □ Indicador de presencia de tensión
- □ Pararrayos
- □ Elementos auxiliares
- □ Dimensiones generales:(An×Pr×Al) 720mm ×1000mm ×1800mm

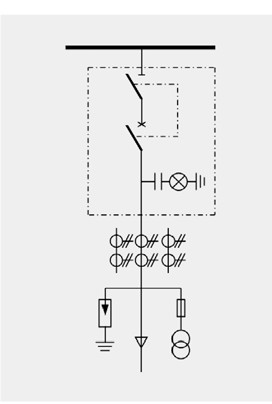

Armario de interruptor automático de salida y seccionador de puesta a tierra:HXGN-12/12
Configuraciones estándar
- ■ Interruptor automático de vacío de alta tensión integrado HXGN-12 (1250A/31.5kA o 630A/25kA)
- ■ Seccionador
- ■ Mecanismo de operación (con enclavamiento de cinco prevenciones)
- ■ Abrazadera de fijación de cables
- ■ Ventana de observación
- ■ Transformador de corriente (2 uds.)
- ■ Transformador de tensión (2 o 1 uds.)
- ■ Dispositivo de protección de microprocesador
Configuraciones opcionales y características
- □ Dispositivo de iluminación
- □ Dispositivo de control de temperatura y humedad
- □ Indicador de presencia de tensión
- □ Pararrayos
- □ Elementos auxiliares
- □ Dimensiones generales:(An×Pr×Al) 720mm ×1000mm ×1800mm

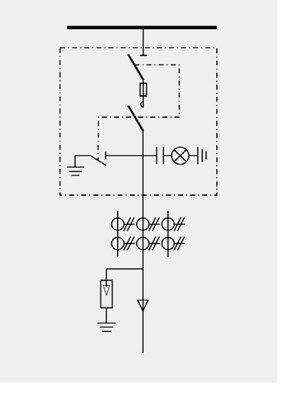

Armario de interruptor automático de salida F-C: HXGN-12/13
| Configuraciones estándar | Configuraciones opcionales y características |
|---|---|
| ■ Interruptor automático de vacío de alta tensión integrado HXGN-12 (1250A/31.5kA o 630A/25kA) | □Dispositivo de iluminación |
| ■Seccionador | □Dispositivo de control de temperatura y humedad |
| ■Mecanismo de operación (con enclavamiento de cinco prevenciones) | □Indicador de presencia de tensión |
| ■Abrazadera de fijación de cables | □Pararrayos |
| ■Ventana de observación | □Elementos auxiliares |
| ■Transformador de corriente (2 uds.) | □Dimensiones generales (An×Pr×Al): 480mm × 1000mm × 1800mm |
| ■Dispositivo de protección de microprocesador | - |

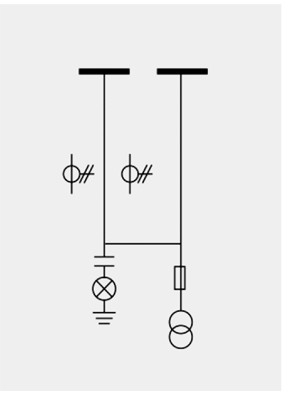

Armario de interruptor automático de salida de vía F-C:HXGN-12/14
| Configuraciones estándar | Configuraciones opcionales y características |
|---|---|
| ■ Interruptor automático de vacío de alta tensión integrado HXGN-12 (1250A/31.5kA o 630A/25kA) | □Dispositivo de iluminación |
| ■Seccionador | □Dispositivo de control de temperatura y humedad |
| ■Mecanismo de operación (con enclavamiento de cinco prevenciones) | □Indicador de presencia de tensión |
| ■Abrazadera de fijación de cables | □Pararrayos |
| ■Ventana de observación | □Elementos auxiliares |
| ■Transformador de corriente (2 uds.) | □Dimensiones generales (An×Pr×Al): 480mm × 1000mm × 1800mm |
| ■Dispositivo de protección de microprocesador | - |

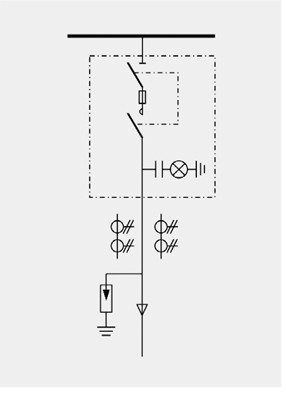

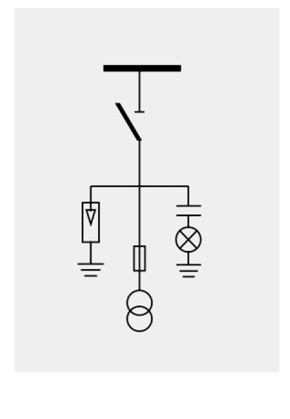

Armario de interruptor automático de salida y seccionador de puesta a tierra:HXGN-12/15
| Configuraciones estándar | Configuraciones opcionales y características |
|---|---|
| ■ Interruptor automático de vacío de alta tensión integrado HXGN-12 (1250A/31.5kA o 630A/25kA) | □Dispositivo de iluminación |
| ■Seccionador | □Dispositivo de control de temperatura y humedad |
| ■Mecanismo de operación (con enclavamiento de cinco prevenciones) | □Indicador de presencia de tensión |
| ■Abrazadera de fijación de cables | □Pararrayos |
| ■Ventana de observación | □Elementos auxiliares |
| ■Transformador de corriente (2 uds.) | □Dimensiones generales:（An×Pr×Al）720mm ×1000mm ×1800mm |
| ■Transformador de tensión (2 o 1 uds.) | - |
| ■Dispositivo de protección de microprocesador | - |
Armario de interruptor automático de salida y seccionador de puesta a tierra:HXGN-12/16
Configuraciones estándar
- ■ Interruptor automático de vacío de alta tensión integrado HXGN-12 (1250A/31.5kA o 630A/25kA)
- ■ Seccionador
- ■ Mecanismo de operación (con enclavamiento de cinco prevenciones)
- ■ Abrazadera de fijación de cables
- ■ Ventana de observación
- ■ Transformador de corriente (2 uds.)
- ■ Transformador de tensión (2 uds. o 1 ud.)
- ■ Dispositivo de protección de microprocesador
Configuraciones opcionales y características
- □ Dispositivo de iluminación
- □ Dispositivo de control de temperatura y humedad
- □ Indicador de presencia de tensión
- □ Pararrayos
- □ Elementos auxiliares
- □ Dimensiones generales: (An × Pr × Al) 720mm ×1000mm ×1800mm

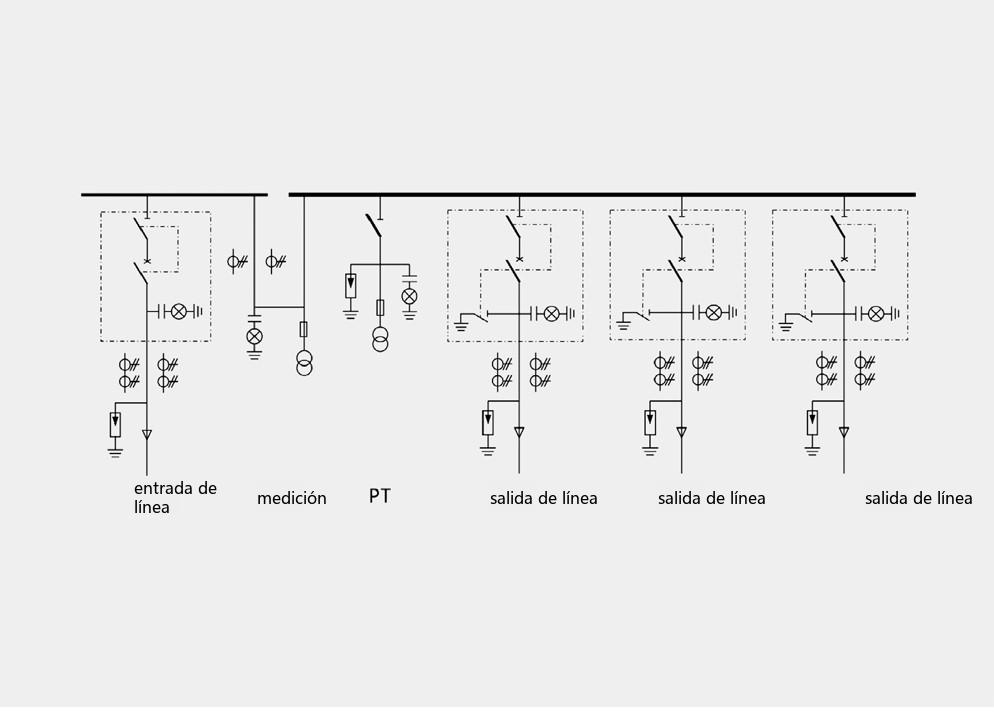

Ejemplos de esquemas típicos
