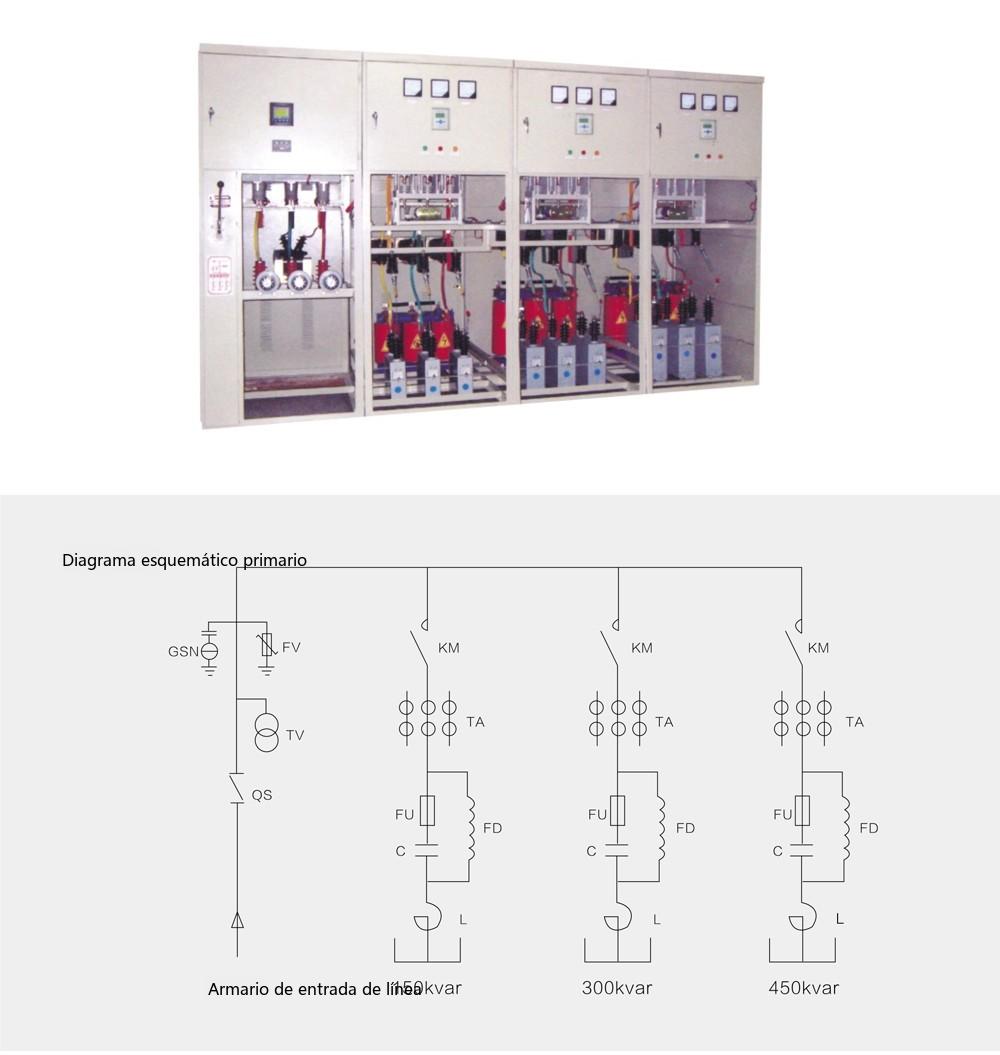

Descripción general del producto
El dispositivo de compensación automática de potencia reactiva de alta tensión de la serie TBBZ, según las condiciones de red y carga de la barra colectora de suministro de 6kV/10kV, realiza automáticamente el seguimiento de la conmutación de los bancos de condensadores mediante el sistema de control para realizar la compensación automática de seguimiento de potencia reactiva, llevando el factor de potencia por encima de 0,9. Optimiza enormemente la calidad de la energía, ahorra energía y reduce pérdidas, y mejora la capacidad de transmisión del sistema de transmisión y distribución.

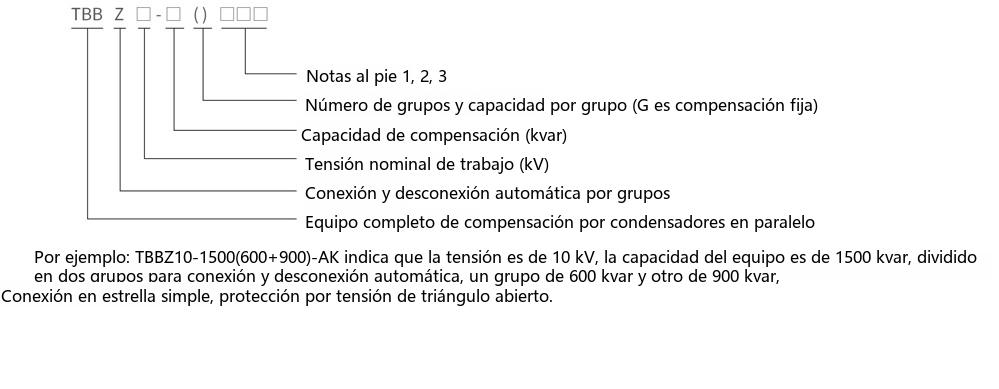

Designación de tipo
Condiciones de servicio
- Altitud: no superior a 1000 m;
- Temperatura ambiente: -25℃ a +55℃;
- Humedad relativa: no superior al 85%:
- El sitio debe estar libre de medios explosivos; el medio circundante no debe contener gases corrosivos o que dañen el aislamiento ni medios conductores, y no debe estar lleno de vapor de agua ni tener moho grave.
Características del producto
- El dispositivo puede operar durante mucho tiempo con sobretensión de régimen permanente de 1,1 × tensión de trabajo nominal;
- El dispositivo puede operar continuamente con sobrecorriente de valor eficaz no superior a 1,3 × la corriente nominal del banco de condensadores;
- El dispositivo utiliza contactores de vacío para la conmutación y puede operarse con frecuencia;
- Cada banco de condensadores está equipado con una bobina de descarga, reduciendo la tensión residual por debajo de 50 V en 5 s;
- Cada banco de condensadores puede protegerse mediante relés o una unidad de control de protección basada en microprocesador, proporcionando protección de sobrecorriente, desequilibrio de tensión, subtensión y sobretensión del sistema para el banco de condensadores;
- Cuando un banco de condensadores falla, ese banco puede desconectarse sin afectar el uso de los otros bancos;
- Cada condensador está protegido por un fusible de expulsión, y cada banco está equipado con pararrayos para la protección contra sobretensiones de maniobra y sobretensiones tipo rayo;
- Controlador con pantalla LCD de pantalla grande, que muestra en tiempo real la tensión, corriente y factor de potencia del sistema; con interfaces de comunicación estándar RS232/RS485 y funciones de "cuatro remotos";
- Cada banco puede equiparse con un reactor para suprimir la corriente de irrupción o la amplificación de armónicos.
El dispositivo de compensación automática de potencia reactiva de alta tensión de la serie TBBZ adopta conmutación de seguimiento automático, ajustando la capacidad de compensación con los cambios de carga sin intervención manual.
Principales parámetros técnicos
Tensión nominal: 6-10kV;
Frecuencia nominal: 50 Hz;
Capacidad nominal: 100-10000 kvar;
Número de grupos: 1-5;
Parámetros del reactor: para suprimir la corriente de irrupción, tasa de reactancia 0,1-1%;
Para suprimir armónicos superiores al 5º, tasa de reactancia 6%;
Para suprimir armónicos superiores al 3º, tasa de reactancia 12%. Tras la compensación el factor de potencia alcanza por encima de 0,9; el dispositivo de compensación automática de potencia reactiva de alta tensión de la serie TBBZ puede reducir eficazmente las pérdidas de línea y mejorar la capacidad de transmisión del sistema de transmisión y distribución.
