Descripción general del producto
La aparamenta encerrada fija XGN66-12 (en lo sucesivo, la aparamenta) es un nuevo producto eléctrico completo de alta tensión de nuestra empresa. Cumple la norma nacional GB3906 "Aparamenta con envolvente metálica de CA de 3-35kV", la norma del Ministerio de Energía DLT404 "Condiciones técnicas de pedido para aparamenta de alta tensión de CA de interior", y también cumple la norma internacional IEC60298 "Requisitos para aparamenta y control de aparamenta con envolvente metálica de CA para tensiones nominales superiores a 1kV y hasta 52kV".
Absorbiendo tecnología profesional extranjera, el producto es de pequeño volumen, solo el 50% del volumen de un armario de aparamenta ordinario; el interruptor automático se caracteriza por su alta fiabilidad y buen rendimiento, y el mecanismo de enclavamiento de "cinco prevenciones" es fiable y sencillo. La aparamenta es un dispositivo completo de interior de tipo seccionado de barra colectora única de CA trifásica 50 Hz de 3,6, 7,2 y 12kV, utilizada para recibir y distribuir energía eléctrica. También controla, protege y monitorea el circuito; puede utilizarse en diversas centrales eléctricas, subestaciones, empresas industriales y mineras y edificios altos, y también puede combinarse con unidades de red en anillo en estaciones de conmutación.

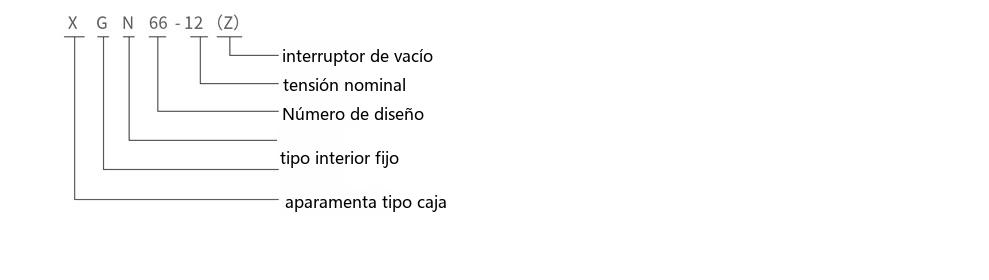

Designación de tipo
Condiciones de servicio
- Altitud no superior a 1000 m.
- Temperatura ambiente: -25℃ a +40℃, media de 24 h no superior a +35℃.
- Inclinación horizontal no superior a 3 grados.
- Intensidad sísmica no superior a grado 8.
- Lugares sin vibración violenta, choque ni peligros de explosión.

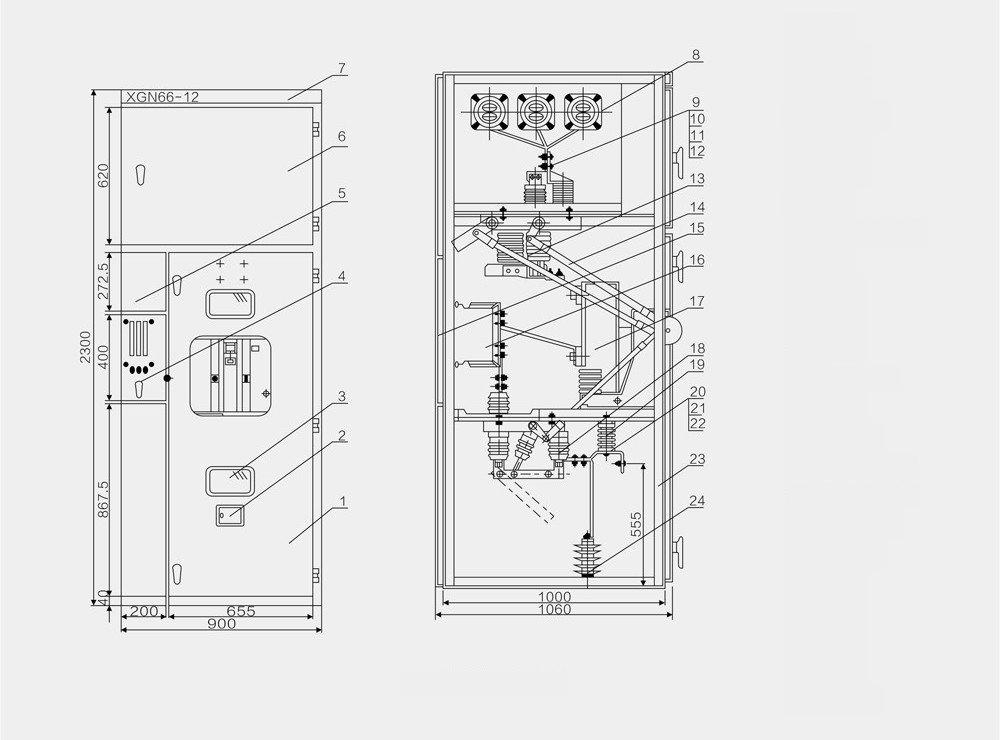

Características estructurales
- El armario está soldado con acero angular de alta calidad.
- La sala del interruptor automático está situada en la parte media (inferior) del armario, cómoda para la instalación, puesta en servicio y mantenimiento. Se incluye de serie un interruptor automático VS1, con un canal de liberación de presión para garantizar la seguridad personal.
- Se adopta un seccionador rotativo profesional y fiable, que permite entrar de forma segura en la sala del interruptor automático para mantenimiento mientras la barra colectora principal tiene tensión.
- Clase de protección de todo el armario IP2X.
- Se proporciona un dispositivo de bloqueo mecánico obligatorio fiable y totalmente funcional, que cumple de forma sencilla y eficaz los requisitos de "cinco prevenciones".
- Tiene un sistema de puesta a tierra fiable.
- La puerta está equipada con una ventana de observación para ver claramente el estado de trabajo de los componentes del interior.
- La cerradura del mecanismo adopta el mecanismo de bloqueo JSXGN utilizado en los armarios XGN2-12, sencillo, fiable, cómodo y práctico.
- Los cables de entrada/salida están debajo de la parte frontal del armario, cómodos para la conexión del usuario.
La aparamenta encerrada fija XGN66-12 es solo el 50% del volumen de una aparamenta ordinaria, especialmente adecuada para sitios de distribución con espacio limitado.
Principales parámetros técnicos del interruptor automático de vacío
Principales parámetros técnicos de la aparamenta y modelos de componentes
| N.º | Elemento | Unidad | Parámetros técnicos |
|---|---|---|---|
| 1 | Tensión nominal | kV | 3.6, 7.2, 12 |
| 2 | Tensión soportada a frecuencia industrial nominal | kV | a tierra y entre fases: 42; corte: 48 |
| 3 | Tensión soportada a impulso tipo rayo nominal | kV | a tierra, entre fases: 75; corte: 85 |
| 4 | Frecuencia nominal | Hz | 50 |
| 5 | Corriente nominal | A | 630, 1250 |
| 6 | Corriente nominal de corte en cortocircuito (valor eficaz) | kA | 20, 25, 31.5 |
| 7 | Corriente nominal de cierre en cortocircuito (cresta) | kA | 50, 63, 80 |
| 8 | Corriente dinámica nominal (cresta) | kA | 50, 63, 80 |
| 9 | Corriente térmica nominal 4 s (valor eficaz) | kA | 20, 25, 31.5 |
| 10 | Clase de protección | - | IP2X |
| 11 | Dimensiones generales (An × Pr × Al) | mm | 900×1000×23000 |
| 12 | Peso | kg | aprox. 600 |
Principales parámetros técnicos del interruptor automático de vacío QCE1-12
| N.º | Elemento | Unidad | Parámetros técnicos |
|---|---|---|---|
| 1 | Tensión nominal | kV | 12 |
| 2 | Corriente nominal | A | 630 1250 |
| 3 | Corriente nominal de corte en cortocircuito | kA | 20, 25, 31.5 |
| 4 | Corriente nominal de cierre en cortocircuito | kA | 50, 63, 80 |
| 5 | Corriente nominal de corta duración soportada (4 s, valor eficaz) | kA | 20, 25, 31.5 |
| 6 | Corriente nominal de cresta soportada (cresta) | kA | 50, 63, 80 |
| 7 | Resistencia mecánica | operaciones | 10000 |
| 8 | Operaciones de corte de la corriente nominal de corte en cortocircuito | operaciones | 50 |
| 9 | Secuencia de operación nominal | - | O-0.3s-CO-180s-CO |
| 10 | Separación de contactos | mm | 11±1 |
| 11 | Sobrecarrera de contactos | mm | 4±0.5 |
| 12 | Distancia entre centros de fase | mm | 210 |
| 13 | Velocidad de apertura | m/s | 1.2±0.2 |
| 14 | Velocidad de cierre | m/s | 0.6±0.2 |
| 15 | Tiempo de apertura | ms | ≤ 60 |
| 16 | Tiempo de cierre | ms | ≤ 75 |
| 17 | Sincronismo de apertura trifásica | ms | ≤ 2 |
| 18 | Rebote de cierre | ms | ≤ 2 |
| 19 | Resistencia del circuito | μΩ | ≤ 45 |
| 20 | Espesor de desgaste acumulado admisible de contactos | mm | 3 |
◇ Para los parámetros técnicos de otros componentes eléctricos, consulte sus respectivos manuales de operación.
◇ Los esquemas con corriente nominal de la aparamenta superior a 1600 A se resolverán mediante consulta con nuestra empresa.
Instalación

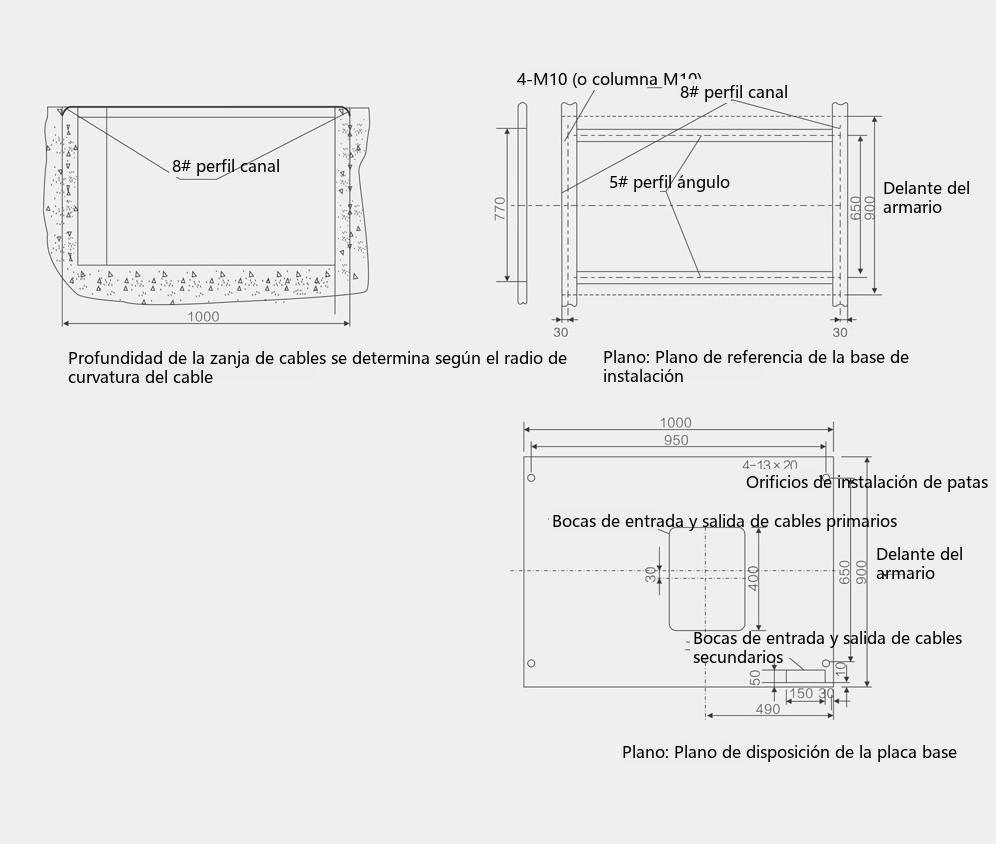

Consulte la figura siguiente para la cimentación de instalación: el acero de canal de la cimentación sobresale 1-3 mm por encima del suelo, la irregularidad por metro no debe superar 1,5 mm, y la de toda la longitud no debe superar 5 mm.
Coloque la aparamenta sobre la cimentación en orden y ajuste la posición de instalación, luego fíjela con pernos M12 o soldadura por puntos; apriete los armarios entre sí con pernos M8.
Retire la placa de cubierta trasera para instalar la barra colectora principal y los cables primarios; las superficies de contacto de los terminales deben limpiarse y recubrirse con vaselina neutra. Tras la instalación, selle los orificios de los cables primarios.
Conecte las barras colectoras de puesta a tierra entre armarios para formar un cuerpo a lo largo de la dirección de disposición de la aparamenta; compruebe si la puesta a tierra de trabajo y la puesta a tierra de protección están completas y si los circuitos de puesta a tierra son continuamente conductores; la resistencia de puesta a tierra de trabajo no debe superar 1000 μΩ y la resistencia de puesta a tierra de protección no debe superar 4 Ω.
Instale los cables secundarios: los cables entran por la parte inferior frontal del armario, van a lo largo de la pared lateral hacia la sala de baja tensión y se conectan a las regletas de terminales; o se introducen en la sala de baja tensión desde las pequeñas barras colectoras secundarias en la parte superior del armario; selle los orificios de los cables tras la instalación.
Limpie el polvo y los residuos del interior del armario.
Puesta en servicio
Antes de la puesta en servicio, deben realizarse las siguientes comprobaciones y ensayos de puesta en servicio:
- Compruebe si los modelos y especificaciones de los componentes eléctricos instalados en el armario cumplen los requisitos del pedido; compruebe si los elementos de fijación están flojos; compruebe si el cableado primario y secundario es correcto; accione el seccionador, el seccionador de puesta a tierra, el interruptor automático y el enclavamiento mecánico 3~5 veces, que deben ser flexibles sin agarrotamiento y el enclavamiento debe cumplir los requisitos de "cinco prevenciones"; luego aplique grasa a las partes mecánicas móviles.
- Compruebe el nivel de aislamiento y la resistencia del circuito de la aparamenta y las características mecánicas del interruptor automático según el Artículo 3 de este manual y el informe de ensayos de fábrica; los resultados de los ensayos deben ser consistentes o cercanos al informe de ensayos de fábrica.
Mantenimiento y revisión
Los usuarios deben mantener y revisar la aparamenta periódicamente, incluyendo:
- Limpiar el polvo de todas las partes, especialmente el polvo acumulado en las superficies de las piezas aislantes;
- Comprobar las partes mecánicas móviles y añadir grasa periódicamente para mantener su acción flexible y fiable;
- Mantener el interruptor automático, el seccionador, el seccionador de puesta a tierra y otros componentes según sus respectivos manuales;
- Comprobar si las partes de contacto eléctrico están en buen estado, si hay sobrecalentamiento y si el circuito de puesta a tierra es conductor;
- Comprobar periódicamente si los elementos de fijación están apretados.
Los usuarios generalmente deben realizar la reparación de faltas con la asistencia del fabricante; para ajustes menores y pequeñas faltas, los usuarios pueden reparar por sí mismos con referencia a este manual y a los manuales de los componentes principales. El mantenimiento y la revisión regulares según las normas pueden prolongar eficazmente la vida útil de la aparamenta encerrada fija XGN66-12.
