Aparamenta de CA con envolvente metálica fija tipo caja HXGN-12

Descripción general del producto

La aparamenta de red en anillo metálica de CA de la serie HXGN□-12 es una aparamenta de red en anillo con envolvente metálica compacta y extensible que utiliza el interruptor de carga SF6 FLN□-12 como interruptor principal y aislamiento en aire para todo el armario, adecuada para la automatización de la distribución. Se caracteriza por su estructura sencilla, operación flexible, enclavamiento fiable y fácil instalación, y puede proporcionar soluciones técnicas satisfactorias para diversas aplicaciones y requisitos de los usuarios.

El interruptor principal de la aparamenta de red en anillo metálica de CA de la serie HXGN□-12 es el FLN36-12 producido por nuestra empresa o el interruptor de carga SF6 SFG producido por ABB; también pueden equiparse interruptores automáticos de vacío VS1, VD4/S o ISM o interruptores automáticos SF6 HD4/S5 según las necesidades del usuario. El interruptor de carga y el interruptor automático pueden operarse manual o motorizadamente; con el mecanismo de operación motorizado opcional, PT, CT, FTU y dispositivos de comunicación, pueden realizarse funciones de automatización de la distribución.

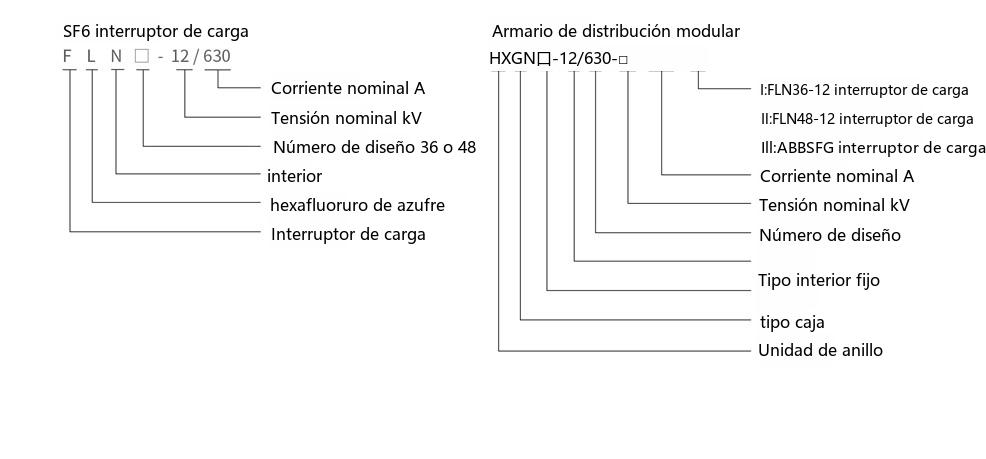

Designación de tipo

Condiciones de servicio

1. Altitud: no superior a 1000 m;
2. Temperatura ambiente: máxima +40℃; mínima -35℃;
3. Humedad ambiente: media diaria no superior al 95%; media mensual no superior al 90%;
4. Capacidad sísmica: grado 8;
5. El aire circundante no contiene gases explosivos o corrosivos, y el sitio está libre de vibración y choque violentos.

Normas de referencia

GB/T 191 Marcas de embalaje y almacenamiento (ISO 780-1997, MOD)

GB 1985-2004 Seccionadores de alta tensión de CA (IEC 62271-102:2002, MOD)

GB 3804-2004 Interruptores de carga de alta tensión de CA de 3,6kV~40,5kV (IE060265-1:1998, MDO)

GB 3906-1991 Aparamenta con envolvente metálica de CA de 3~35kV (neq IEC 60298:1990)

GB 4208-1993 Grados de protección proporcionados por las envolventes (código IP) (eqv IEC 60529:1989)

GB/T 5582-1993 Clases de contaminación del aislamiento externo de equipos de potencia de alta tensión (eqv IEC 507:1991)

GB/T 6388 Marcas de embalaje de transporte para envío y recepción

GB 9969.1 Principios generales para manuales de operación de productos industriales

GB/T11022-1999 Requisitos técnicos comunes para las normas de aparamenta y control de alta tensión (eqv IEC 60694:1996)

GB/T11023-1989 Método de ensayo de sellado de gas SF6 para aparamenta de alta tensión

GB/T 13384 Condiciones técnicas generales para el embalaje de productos electromecánicos

GB/T 14436 Principios generales para documentos de garantía de productos industriales

GB 16926-1997 Combinaciones interruptor de carga-fusible de alta tensión de CA (eqv IEC 60420:1990)

JB/T 8754-1998 Método de designación de modelo para aparamenta de alta tensión

DL/T 404-1997 Condiciones técnicas de pedido para aparamenta de alta tensión de CA de interior (neq IEC 60298:1981)

Principales parámetros técnicos del interruptor automático de vacío

Estructura y componentes básicos del armario de interruptor automático

Estructura básica

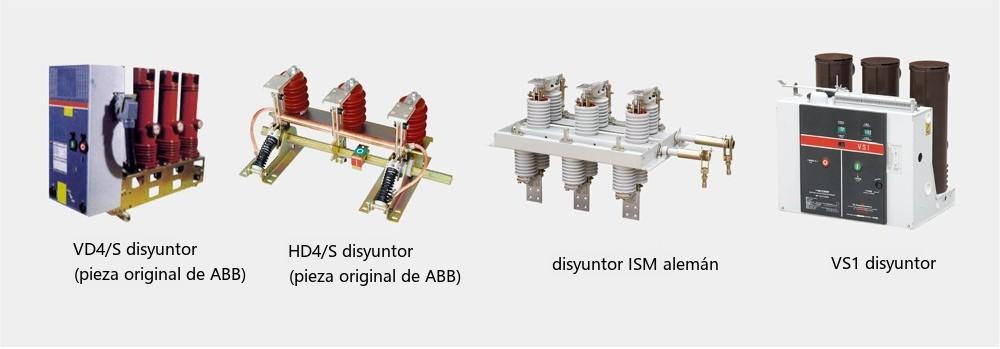

El armario de interruptor automático HXGN□-12 se utiliza principalmente como armario de entrada de alimentación principal o de respaldo en sistemas de suministro de red en anillo y como armario de seccionamiento intermedio en sistemas de doble alimentación. El interruptor automático puede ser de vacío VS1, VD4/S o ISMInterruptor automático de vacíoo interruptor automático SF6 HD4/S, con dimensiones generales ligeramente diferentes. De arriba a abajo, este armario de interruptor automático consta de la sala de instrumentos, el compartimento de barras colectoras, el compartimento del interruptor de carga (seccionador), el compartimento del interruptor automático y el compartimento de cables; pueden configurarse CT, PT, pararrayos, seccionador de puesta a tierra y dispositivos de protección de relés según las necesidades del usuario, con un enclavamiento fiable de "cinco prevenciones".

El mecanismo de operación del interruptor automático de vacío VS1 es de tipo acumulación de energía por resorte, operable por CA o CC y también manualmente; es actualmente el interruptor automático de vacío doméstico más ampliamente utilizado. Su circuito conductor y mecanismo de operación están diseñados de forma integral con calidad estable y rendimiento fiable. El circuito conductor principal está aislado de forma compuesta y es de pequeño volumen. Puede instalarse tipo carro o tipo fijo. Para la especificación de corriente nominal de 630 A, la corriente nominal de corte en cortocircuito alcanza 25 kA.

El interruptor automático de vacío VD4/S o el interruptor automático SF6 HD4/S está diseñado por ABB Italia especialmente para aparamenta de red en anillo; su capacidad de corte es suficiente para todas las condiciones, incluida la conmutación normal de equipos o redes derivadas y el corte de cortocircuito en circunstancias especiales. Estos dos interruptores tienen las fases A, B, C en disposición vertical, fáciles de instalar, pequeños y ligeros. La corriente nominal de corte en cortocircuito alcanza 25 kA.

El interruptor automático de vacío de imán permanente ISM alemán está diseñado especialmente para unidades de red en anillo de 10kV; es un producto de alta tecnología con el nuevo nivel tecnológico de la aparamenta de alta tensión del siglo XXI, cuyo mecanismo de operación de imán permanente es un electroimán de retención por imán permanente con control electrónico y monitoreo en línea.

Componentes básicos

(A) Unidad superior, que incluye:

• Interruptor de carga SF6 de tres posiciones
• Mecanismo de operación con dispositivo de indicación de posición mecánica
• Dispositivo de enclavamiento
• Compartimento de baja tensión integrado
• Dispositivo de protección de relés
• Envolvente del compartimento de barras colectoras
• Barra colectora

(B) Unidad central, que incluye:

• Compartimento del interruptor automático
• Interruptor automático de vacío VS1, VD4/S o ISM o interruptor automático SF6 HD4/S

(C) Unidad inferior, que incluye:

• Barra colectora de puesta a tierra
• Envolvente del compartimento de cables
• Placa inferior del compartimento de cables con soportes de cable

Mediante componentes opcionales, la aparamenta de red en anillo metálica de CA de la serie HXGN□-12 puede componerse flexiblemente en diversos esquemas de suministro como entrada, salida, red en anillo y medición.

• Visualización de presencia de tensión integrada o interfaz enchufable para visualización de presencia de tensión portátil
• Contactos auxiliares 2NA+2NC en cada posición
• Monitor de presión de gas SF6 con contacto de alarma (interruptor de carga SF6)
• Transformador de corriente
• Transformador de tensión
• Pararrayos
• Mecanismo de operación motorizado (interruptor de carga SF6)
• Seccionador de puesta a tierra inferior
• Indicador de falta de cortocircuito y a tierra
• Terminación de cable interior termorretráctil en frío

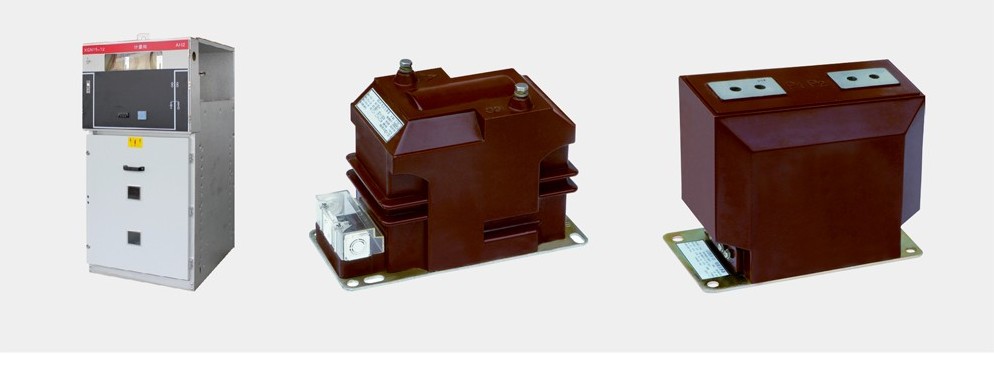

Otros tipos de armario

Armario de conexión de barras colectoras

El armario de conexión de barras colectoras se utiliza para conectar los cables a la barra colectora; está equipado con abrazaderas de cable para fijar los cables. Los transformadores de corriente, pararrayos y otros componentes son opcionales. Ancho del armario 375-500 mm.

Armario de seccionamiento de barras colectoras

El armario de seccionamiento de barras colectoras siempre se utiliza junto con el armario de elevación de barras colectoras; ancho básico del armario 375 mm, equipado con un interruptor de carga SF6 de tres posiciones FLN36-12, FLN48-12 o SFG para el seccionamiento de barras colectoras.

Armario de elevación de barras colectoras

El armario de elevación de barras colectoras conecta la barra colectora con la parte inferior del armario de seccionamiento mediante el interruptor de carga. Con ancho de armario de 500 mm puede utilizarse como armario de medición.

Armario de medición

El armario de medición es para medir tensión, corriente y potencia; tanto la puerta superior frontal como la puerta inferior están equipadas con cerraduras de precinto especiales para los precintos del departamento de suministro eléctrico.

Armario de entrada de doble alimentación

Este equipo consta de dos armarios de interruptor de carga motorizados y un conjunto completo de dispositivos de transferencia automática. Para realizar la conmutación automática del sistema, además de la adquisición tradicional de tensión por PT, se introduce un modo de verificación de visualización de presencia de tensión para el juicio de presencia de tensión; según las condiciones reales el equipo puede ajustarse a los siguientes dos modos de trabajo:

• Una línea de entrada como principal y la otra como respaldo
• Las dos líneas de entrada sirven como respaldo mutuo

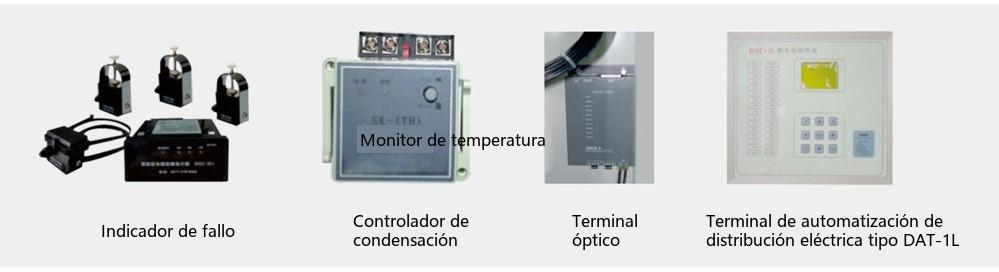

Equipo auxiliar

Indicador de falta de cortocircuito y a tierra DJD-1

El indicador de falta de cortocircuito y a tierra DJD-1 utiliza circuitos lógicos para alarma de sobrecorriente y reinicio retardado, también posible con reinicio manual. Se instalan tres sensores de falta de cortocircuito en los tres cables de potencia respectivamente, y un sensor de falta a tierra en el cable de tres conductores; la unidad de visualización se fija en el panel de la aparamenta, y los sensores se conectan a la unidad de visualización mediante fibra óptica o cable. El indicador de falta ayuda al personal de patrulla de línea a determinar rápidamente la sección de falta, eliminar la falta a tiempo y acortar el tiempo de interrupción.

Controlador de condensación

El controlador de condensación consta de un sensor de temperatura (humedad), una unidad de control y un calentador; cuando la temperatura (humedad) ambiente alcanza el rango preestablecido, la unidad de control inicia el circuito de calefacción. Monitorea en tiempo real la temperatura y la humedad del entorno de la aparamenta, haciendo que los indicadores ambientales cumplan los requisitos de trabajo y previniendo eficazmente la condensación. Los parámetros técnicos típicos del controlador de condensación son los siguientes:

Inicio de condensación: 85%HR±5%HR (20℃); parada de condensación: 75%HR±5%HR; velocidad de respuesta: valor típico <35

Salida: 1 × tensión de trabajo, carga resistiva de potencia nominal AC 220 V 3 A; potencia nominal del calentador: 75-100 W

FTU y dispositivos de comunicación

La aparamenta de red en anillo metálica de CA de la serie HXGN□-12 puede configurarse opcionalmente con el terminal de automatización de distribución DAT-1L u otros modelos (unidad terminal de alimentador, FTU), incorporando la aparamenta al sistema SCADA de automatización de la distribución mediante comunicación por fibra óptica, realizando control remoto, telemetría y teleindicación de la aparamenta. Con el software de la estación maestra, también pueden realizarse el aislamiento de faltas, la restauración y la reconfiguración de la red de distribución.

Terminal de automatización de distribución DAT-1L

Con el terminal de automatización de distribución DAT-1L y los dispositivos de comunicación opcionales, la aparamenta de red en anillo metálica de CA de la serie HXGN□-12 puede integrarse fácilmente en el sistema de automatización de la distribución.

Las funciones principales del terminal de automatización de distribución típico DAT-1L son las siguientes:

Adquisición y procesamiento de información

Incluye 48 canales de teleindicación, 8 canales de telemetría, 8 canales de control remoto y 1 canal de CC.

Ajuste de parámetros

Tiene funciones de ajuste de parámetros remoto y local.

Sincronización horaria

Recibe comandos de la estación maestra o de la subestación y se mantiene sincronizado con el reloj del sistema.

Autodiagnóstico y autorrecuperación

Comprueba regularmente los chips internos importantes; en caso de error, informa a la subestación o a la estación maestra y refleja el estado interno; tiene funciones de autorrecuperación al encender y por software; tiene un watchdog que monitorea el estado de ejecución del programa.

Detección de faltas

Puede detectar rápidamente faltas e informar activamente de la información y naturaleza de la falta a la estación maestra o a la subestación para el aislamiento de faltas, incluyendo detección de sobrecorriente y sobretensión de secuencia cero, detección de sobrecarga de línea y detección de sobrecorriente trifásica.

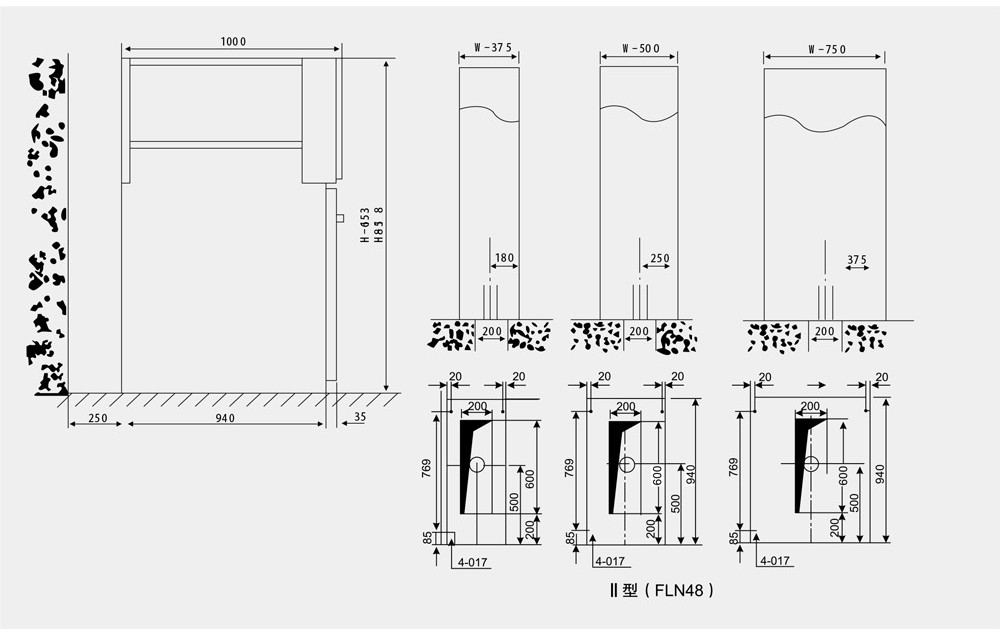

Dimensiones generales y de instalación del tipo II HXGN□-12
