Descripción general del producto
La aparamenta de CA con envolvente metálica fija tipo caja HXGN17-12 (abreviada RMU) es un dispositivo eléctrico completo de alta tensión de CA con tensión nominal de 12kV y frecuencia nominal de 50 Hz, utilizada principalmente en redes en anillo de CA trifásica, redes de distribución terminal y equipos de potencia industriales para recibir y distribuir energía eléctrica, y también es adecuada para su instalación en subestaciones compactas.

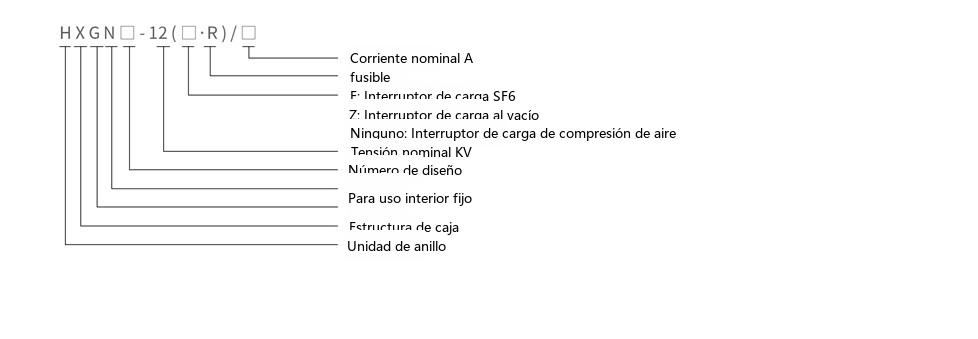

Designación de tipo
Condiciones de servicio
- Temperatura ambiente del aire: -15℃ a +40℃;
- Altitud: 1000 m e inferior;
- Humedad: media diaria no superior al 95%, presión de vapor de agua media diaria no superior a 2,2 kPa; media mensual no superior al 90%, presión de vapor de agua media mensual no superior a 1,8 kPa.
- Intensidad sísmica: no superior a grado 8;
- Lugares libres de contaminación evidente por gases corrosivos o combustibles.
Nota: Para uso fuera de las condiciones normales de servicio anteriores, los usuarios pueden consultar con nuestra empresa.
La aparamenta de CA con envolvente metálica fija tipo caja HXGN17-12 es un dispositivo eléctrico completo de alta tensión de CA con tensión nominal de 12kV y frecuencia nominal de 50 Hz.
Principales parámetros técnicos del interruptor automático de vacío
| N.º | Elemento | Unidad | FN12 - 10 | FZN25 - 12 | |
|---|---|---|---|---|---|
| 1 | Tensión nominal | kV | 12 | ||
| 2 | Tensión soportada a frecuencia industrial de 1 min | kV | a tierra y entre fases: 42; corte: 48 | ||
| 3 | Tensión de impulso tipo rayo (cresta) | kV | a tierra y entre fases: 75; corte: 85 | ||
| 4 | Frecuencia nominal | Hz | 50 | ||
| 5 | Corriente nominal de la barra colectora principal | A | 630 | ||
| 6 | Corriente nominal | A | 630 | ||
| 7 | Interruptor de carga | Vida eléctrica a corriente nominal | kVA | no menos de 100 | |
| 8 | Capacidad de conmutación de transformador sin carga | kA/s | 1250 | ||
| 9 | Corriente térmica nominal | kA | 20/4；Seccionador de puesta a tierra 20/2 | ||
| 10 | Corriente dinámica nominal (cresta) | kA | 50 | ||
| 11 | Corriente nominal de cierre en cortocircuito (cresta) | operaciones | 50 | ||
Instalación, almacenamiento/transporte y aceptación
Uso y tratamiento de faltas
Embalaje, almacenamiento y transporte
La RMU se embala en una caja de madera individual al salir de fábrica. No se permite volcarla, colocarla boca abajo ni someterla a vibraciones violentas durante el almacenamiento y el transporte; no se permite arrastrarla ni empujarla directamente sobre el suelo al moverla; sin dispositivos de elevación, pueden colocarse rodillos bajo los durmientes de la caja de embalaje para deslizarla hasta la posición de instalación.
Proteja el armario de la lluvia y la humedad.
La RMU debe colocarse en un lugar bien ventilado que evite la entrada de diversos gases nocivos; está estrictamente prohibido almacenarla en el mismo almacén con productos químicos, ácidos y álcalis.
Aceptación
Compruebe si el embalaje está dañado antes de desembalar, y proteja el producto al desembalarlo.
2.2 Inspeccione el aspecto del armario; mientras tanto compruebe si los componentes del armario están dañados y si los accesorios coinciden con la lista de embalaje.
Compruebe si los documentos adjuntos están completos.
- a. Manual de operación del producto y manuales de los componentes del armario;
- b. Informe de ensayos de fábrica;
- c. Certificado del producto;
- d. Lista de embalaje;
- e. Esquema de cableado secundario.
Instalación y puesta en servicio
Durante la instalación, coloque primero la RMU sobre la cimentación de instalación, ordénela y póngala en servicio, luego fíjela con elementos de fijación.
Al instalar la barra colectora principal, abra el compartimento de barras colectoras para la instalación; las superficies de contacto de la barra colectora de conexión deben ser planas y estar libres de suciedad.
La RMU debe ponerse a tierra de forma fiable, y debe comprobarse el circuito de puesta a tierra.
La puesta en servicio debe seguir el manual de operación de la RMU y los manuales de los componentes del armario.
Tras la instalación y puesta en servicio, accione cada elemento de conmutación y el mecanismo antierror 5 veces; si no se encuentra ninguna anomalía, se considera normal el funcionamiento mecánico del interruptor.
Uso y tratamiento de faltas
Comprobaciones antes de la energización
Antes de la energización, compruebe exhaustivamente el rendimiento eléctrico, el nivel de aislamiento y la corrección del cableado de todos los componentes de la RMU; solo puede ponerse en funcionamiento después de que todo esté normal.
Estado de operación normal
En operación normal, ya sea armario de entrada o de salida, el interruptor de carga debe estar en la posición cerrada, el seccionador de puesta a tierra en la posición abierta, y el armario cerrado y bloqueado.
Tratamiento de faltas
Cuando el armario de entrada falla y necesita reparación, corte primero la alimentación de entrada y abra el interruptor de carga; compruebe el indicador de presencia de tensión en el armario y, tras confirmar que es correcto, cierre el seccionador de puesta a tierra y abra la puerta para mantenimiento。
Cuando el armario de salida falla y necesita reparación, abra primero el interruptor de carga en el armario, cierre el seccionador de puesta a tierra y abra la puerta frontal para mantenimiento; la barra colectora principal tiene tensión en este momento.
Mantenimiento y revisión
La RMU necesita mantenimiento y revisión en las siguientes condiciones;
- a、Inspeccionar el nivel de aislamiento del producto después de 5 años de operación;
- b、Después de 100 operaciones de corte del interruptor de carga, comprobar la resistencia del circuito principal y los contactos móviles, fijos y auxiliares.
Generalmente, mantenga y revise la RMU con la alimentación cortada. El mantenimiento y la revisión regulares son una medida importante para garantizar el funcionamiento fiable a largo plazo de la aparamenta de CA con envolvente metálica fija tipo caja HXGN17-12。
Principales parámetros técnicos
| N.º | Elemento | Unidad | FN12-10 | FZN25-12 |
|---|---|---|---|---|
| 12 | Corriente nominal del fusible | A | 100 | |
| 13 | Corriente nominal de transferencia | A | 1500 | 2000 |
| 14 | Corriente nominal de corte en cortocircuito del aparato combinado | kA | 31.5 | |
| 15 | Resistencia mecánica | operaciones | 2000 | 10000 |
| 16 | Tensión soportada a frecuencia industrial de 1 min del circuito auxiliar | kV | 2 | |
| 17 | Tensión de trabajo del mecanismo motorizado | V | AC/DC 220; 110 | |
| 18 | Clase de protección | - | IP2X | |
| 19 | Dimensiones generales (An×Pr×Al) | mm | 650(850)×900×2000(2200) | |

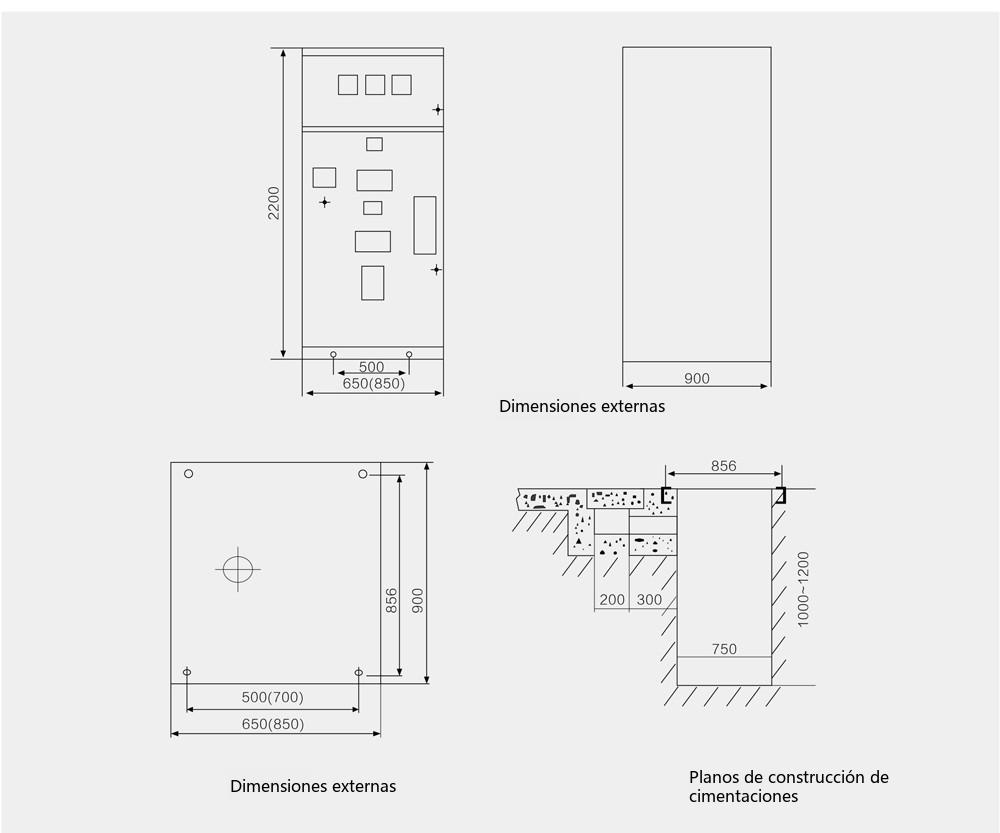

Dimensiones generales y de instalación
