Descripción general del producto
La aparamenta de red en anillo encerrada totalmente aislada en sólido de la serie XGN-12 es una aparamenta de vacío aislada en sólido, totalmente aislada, totalmente sellada y libre de mantenimiento. Todas las partes activas de alta tensión están coladas con resina epoxi de excelente rendimiento de aislamiento, integrando el interruptor de vacío, el circuito conductor principal y los soportes de aislamiento en un solo cuerpo, con unidades funcionales conectadas mediante barras colectoras sólidas totalmente aisladas. Por lo tanto, toda la aparamenta no se ve afectada por el entorno externo, garantizando un funcionamiento fiable y la seguridad del operador.
La RMU se caracteriza por su estructura sencilla, operación flexible, enclavamiento fiable y fácil instalación, adecuada para sistemas de potencia de 50 Hz, 12kV; se utiliza ampliamente en redes de anillo de cables industriales y civiles y proyectos de distribución terminal para recibir y distribuir energía eléctrica, especialmente para distribución residencial urbana, pequeñas subestaciones, estaciones de conmutación, cajas de derivación de cables, subestaciones compactas, empresas industriales y mineras, centros comerciales, aeropuertos, metros, energía eólica, hospitales, estadios, ferrocarriles, túneles y otros lugares.
Con las ventajas de aislamiento total, sellado total y apantallamiento total, el producto es especialmente adecuado para regiones severas como gran altitud, alta temperatura, humedad, frío extremo y contaminación intensa.
Clasificación del producto
Por tipo de interruptor, se dividen en: conjunto de interruptor de carga con puesta a tierra (módulo C), conjunto de interruptor de carga sin puesta a tierra (módulo CB), conjunto de interruptor automático con puesta a tierra (módulo V), conjunto de interruptor automático sin puesta a tierra (módulo VB), interruptor de enlace de interruptor automático (módulo VZ), conjunto de combinación interruptor de carga + fusible (módulo F), y conjunto de seccionador (módulo G).

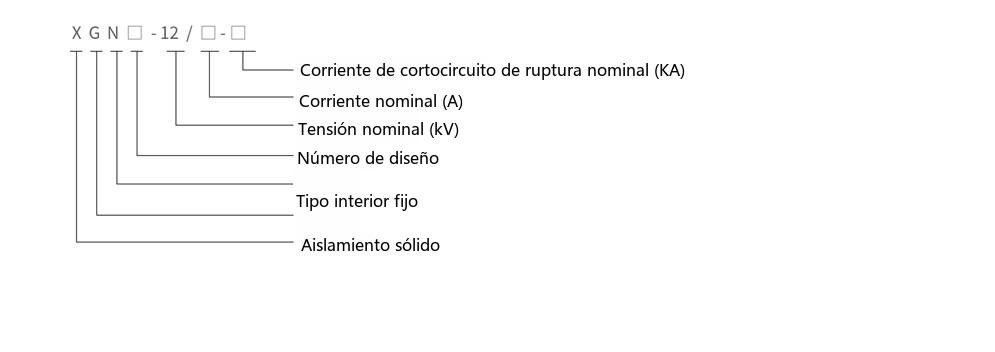

Designación de tipo
Condiciones de servicio
- Temperatura ambiente: -45℃ a +45℃
- Humedad: humedad relativa media máxima, diaria ≤95%, mensual ≤90%
- Altitud: ≤4000 m
- Capacidad sísmica: grado 8
- Clase de protección: partes activas selladas IP67, cilindro del fusible IP67, envolvente de la aparamenta IP3X
Características y ventajas
Respeto al medio ambiente
Todos los materiales seleccionados en la fabricación son no tóxicos e inofensivos; no se descargan sustancias tóxicas o nocivas durante el uso, y los materiales pueden reciclarse después de su ciclo de vida, lo que determina el respeto al medio ambiente del uso.
Cilindro de interruptor y cilindro de fusible de resina epoxi totalmente aislados, totalmente sellados y totalmente apantallados (la resina epoxi tiene excelentes propiedades eléctricas y mecánicas y características térmicas, y se ha utilizado durante mucho tiempo en equipos eléctricos con buenos registros. El cilindro del interruptor y el cilindro del fusible se forman por el proceso APG de resina epoxi. El cilindro aislado es el componente clave del interruptor aislado en sólido, siendo a la vez una parte aislante y una parte portante, y debe cumplir simultáneamente resistencia al calor, resistencia a la intemperie, resistencia al agrietamiento, alta resistencia mecánica y buena resistencia de aislamiento. El cilindro es grande con muchas piezas insertadas de diversas formas, algo difícil de fabricar. Nuestra empresa tiene años de experiencia en el diseño y fabricación de piezas aislantes, y ha asegurado la producción en masa de calidad de este componente mediante el diseño del cilindro, la formulación del material y el flujo del proceso. Según los requisitos del usuario, puede proporcionarse un cilindro con pantalla externa puesta a tierra que puede tocarse.)
Libre de mantenimiento:
En la aparamenta de vacío de alta tensión de CA de interior aislada en sólido, excepto el mecanismo de operación, las partes del interruptor de alta tensión están en estado totalmente sellado, por lo que puede prescindirse de la limpieza y el mantenimiento, reduciendo los costes de operación y mantenimiento.
Seguridad:
Dado que se adoptan medidas de apantallamiento para las partes tocables, se eliminan los accidentes por descarga eléctrica y se mejora la seguridad de uso. El sistema de enclavamiento completo y las aberturas de seccionamiento trifásicas claramente visibles evitan accidentes por error de operación. Se elimina por completo el uso de gas SF6, evitando accidentes de explosión de RMU de SF6 causados por la reducción del rendimiento de aislamiento y la capacidad de extinción de arco debido a una presión de gas insuficiente. La estructura de aislamiento reforzada entre fases evita la expansión de accidentes causados por cortocircuitos entre fases o multicircuito. Se utiliza un interruptor de vacío con rendimiento antiexplosión, y el cilindro del interruptor proporciona protección adicional al interruptor. El seccionador de puesta a tierra auxiliar del conjunto de combinación interruptor de carga-fusible está sellado en sólido en el cilindro del fusible utilizando un tubo de interruptor de vacío.
Fácil operación:
El seccionador y el seccionador de puesta a tierra tienen una sola manija de operación, sin necesidad de identificación ni preocupación por errores; cuando el interruptor automático está operando, las manijas del seccionador y del seccionador de puesta a tierra no pueden operarse. El procedimiento de operación es claro de un vistazo; cualquier persona con conocimientos eléctricos elementales puede operarlo sin formación técnica compleja. Esto hace que la operación sea extremadamente sencilla y elimina los errores de operación.
Inteligencia:
La aparamenta reserva interfaces inteligentes y posiciones de montaje de sensores; con el equipo inteligente configurado, puede cumplir los requisitos de la red eléctrica inteligente.
Diversos mecanismos de operación:
El interruptor puede equiparse con mecanismos de operación de resorte o de imán permanente para que los usuarios elijan. La aparamenta de red en anillo encerrada totalmente aislada en sólido de la serie XGN-12 puede equiparse con mecanismos de resorte o de imán permanente, enriqueciendo aún más los escenarios de aplicación del producto.
Normas aplicables
- ◇ Q/GDW 730-2012 "Condiciones técnicas para unidades de red en anillo aisladas en sólido de 12kV"
- ◇ GB1984 "Interruptores automáticos de alta tensión de CA"
- ◇ GB3804 3,6kV-40kV "Interruptores de carga de alta tensión de CA"
- ◇ GB1958 "Seccionadores y seccionadores de puesta a tierra de alta tensión de CA"
- ◇ GB4208 "Grados de protección proporcionados por las envolventes (código IP)"
- ◇ GB 16926 Combinaciones interruptor de carga-fusible de alta tensión de CA
- ◇ GB/T15166.2 Fusibles de alta tensión de CA, Parte 2: fusibles limitadores de corriente
- ◇ GB/T7354 "Medición de descargas parciales"
- ◇ GB/T11022 "Condiciones técnicas comunes para las normas de aparamenta y control de alta tensión"
- ◇ GB3906 "Aparamenta y control de aparamenta con envolvente metálica de CA de 3,6-40,5kV"
Principales parámetros técnicos
| Elemento | Unidad | Parámetros |
|---|---|---|
| Normal | - | - |
| Tensión nominal | kV | 12 |
| Frecuencia nominal | Hz | 50 |
| Tensión soportada a frecuencia industrial | kV/min | 42/48 |
| Tensión de impulso tipo rayo | kV | 75/85 |
| Duración del arco | s | ≥0.5 |
| Clase de protección de las partes primarias (excepto armario de medición) | - | IP67 |
| Clase de protección del armario | - | IP4X |
| Clase de protección entre compartimentos | - | IP2X |
| Tensión de alimentación de operación | - | DC24、48、110、220 |
| AC110、220 | ||
| Sistema de barras colectoras | - | - |
| Corriente nominal | A | 630(1250) |
| Corriente nominal de corta duración soportada | kA/s | 20/4(25/4) |
| Corriente nominal de cresta soportada | kA | 50(63) |
| Corriente nominal de cresta soportada | kA | 50 |
| Unidad de interruptor de carga | - | - |
| Corriente nominal | A | 630 |
| Corriente nominal de cierre en cortocircuito | kA | 50 |
| Corriente nominal de corta duración soportada | kA/s | 20/4 |
| Vida mecánica del interruptor de carga | operaciones | - |
| Vida eléctrica del interruptor de carga | operaciones | E3 |
| Descarga parcial | PC | ≤5 |
| Unidad de interruptor automático | - | - |
| Corriente nominal | A | 630(1250) |
| Corriente nominal de corte en cortocircuito | kA | 20(25) El interruptor puede equiparse con mecanismos de resorte o de imán permanente según elección del usuario. |
| Elemento | Unidad | Parámetros |
|---|---|---|
| Corriente nominal de cierre en cortocircuito | kA | 50(63) |
| Corriente nominal de corta duración soportada | kA/s | 20/4(25/4) |
| Vida mecánica del interruptor automático | operaciones | 20000 |
| Vida eléctrica del interruptor automático | operaciones | E2 |
| Secuencia de operación nominal | - | O-0.3s-CO-180s-CO |
| Descarga parcial | PC | ≤5 |
| Unidad de combinación interruptor de carga-fusible | - | - |
| Corriente nominal (máx.) | A | 200 |
| Corriente nominal de corte en cortocircuito | kA | 31.5 |
| Corriente nominal de cierre en cortocircuito | kA | 80 |
| Descarga parcial | PC | 3150 |
| Seccionador | - | - |
| Corriente nominal | A | 630/1250 |
| Corriente nominal de corta duración soportada | kA | 20/25 |
| Duración nominal de corta duración | s | 4 |
| Corriente nominal de cresta soportada | kA | 50/63 |
| Resistencia mecánica | operaciones | 3000 |
| Seccionador de puesta a tierra | - | - |
| Corriente nominal | A | 630/1250 |
| Corriente nominal de corta duración soportada | kA | 20/25 |
| Duración nominal de corta duración | - | 4 |
| Corriente nominal de cresta soportada | kA | 50/63 |
| Corriente nominal de cierre en cortocircuito (cresta) | kA | 50 |
| Número de operaciones nominales de cierre en cortocircuito | operaciones | 2 |
| Resistencia mecánica | operaciones | 3000 |
Campos de aplicación
Regiones frías: no se utiliza gas SF6, por lo que no preocupa el funcionamiento de SF6 a baja temperatura; es posible el funcionamiento normal incluso a -45℃.
Regiones de meseta: no es necesario considerar la influencia de la presión atmosférica de la meseta en el rendimiento de aislamiento.
Regiones de fuerte viento y arena: el cuerpo de la RMU aislada en sólido tiene clase de protección IP67, y la sala del circuito de control está tratada especialmente para garantizar el funcionamiento a largo plazo en regiones de fuerte viento y arena.
Regiones costeras húmedas: sellado con resina epoxi, resistente a la humedad y a la corrosión por niebla salina, garantizando el uso a largo plazo en zonas costeras.
Regiones con altos requisitos ambientales: la influencia del gas SF6 en el calentamiento atmosférico ha atraído gran atención; la RMU aislada en sólido elimina el gas SF6, sin causar contaminación ni daño al medio ambiente ni a las personas.
Red eléctrica inteligente: dado que tanto el interruptor principal como el seccionador pueden motorizarse, con el controlador inteligente desarrollado por nuestra empresa, la aparamenta y el sitio de la subestación pueden controlarse, telemedirse y comunicarse de forma remota, admitiendo tanto control distribuido como centralizado. Con las funciones de control remoto, telemetría y comunicación del controlador inteligente, la aparamenta de red en anillo encerrada totalmente aislada en sólido de la serie XGN-12 puede cumplir los requisitos de aplicación de la automatización de la distribución.

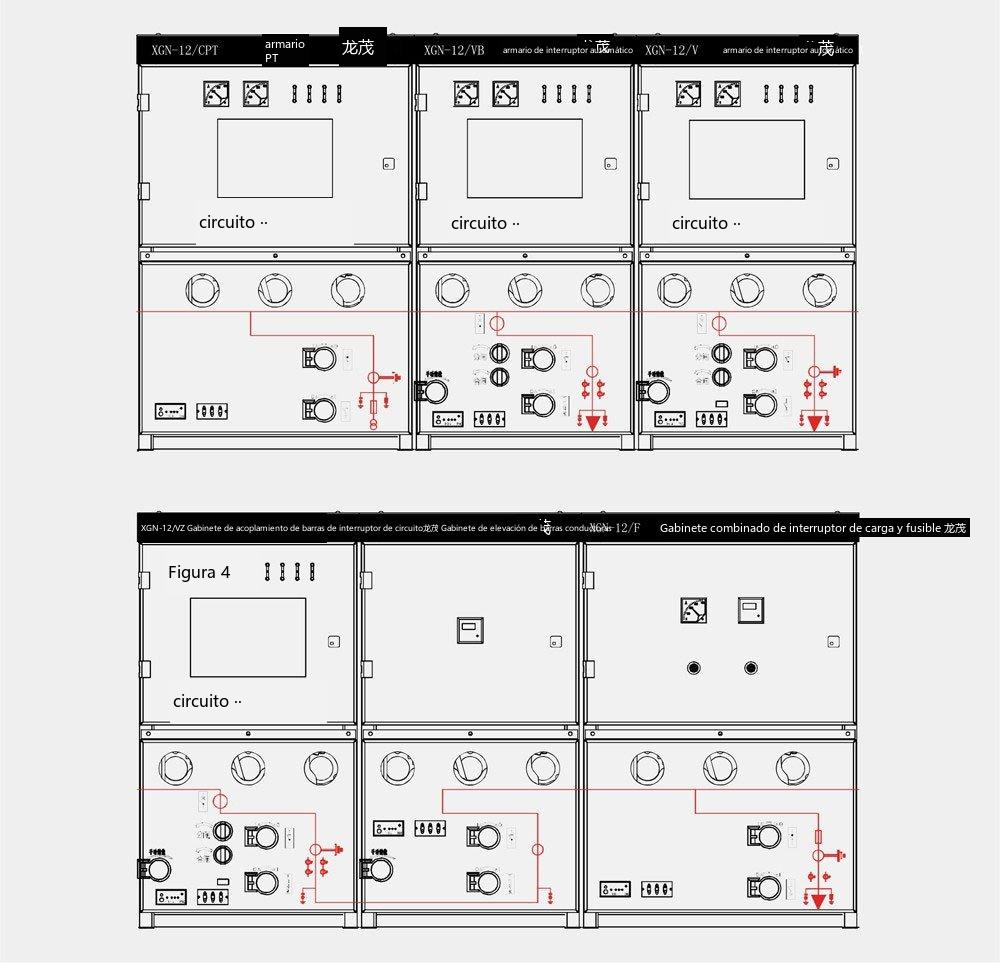

Esquemas de diseño
Estructura del producto y principio de funcionamiento

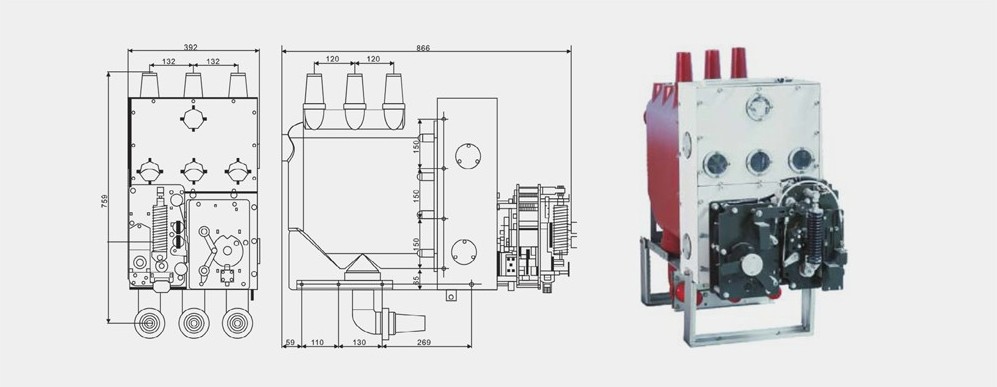

La estructura central de la RMU aislada en sólido es como se muestra: la aparamenta de red en anillo encerrada totalmente aislada en sólido de la serie XGN-12 colada el interruptor de vacío, el circuito conductor principal y los soportes de aislamiento en un solo cuerpo, evitando estructuralmente los peligros de condensación y contorneo por contaminación.
Características estructurales del núcleo de la RMU aislada en sólido
Interruptor de vacío
El interruptor automático de vacío puede cortar corrientes de cortocircuito para la protección contra sobrecarga y cortocircuito de circuitos y equipos eléctricos. Con pequeña separación de contactos, corto tiempo de arco, ligera quemadura de contactos al cortar corrientes de falta, pequeña energía de operación requerida y acción rápida, también tiene las ventajas de pequeño volumen, ligero peso, poco trabajo de mantenimiento, seguridad contra incendios y explosiones y bajo ruido de operación; es un interruptor automático ideal para sustituir a los interruptores automáticos de aceite y a los interruptores automáticos de SF6, ampliamente utilizado en sistemas de distribución como calentamiento de alta frecuencia en las industrias de energía, metalurgia y comunicaciones. El interruptor de vacío es el componente clave y el corazón del interruptor automático de vacío, determinando esencialmente su rendimiento principal.
Sistema de aislamiento sólido
El polo sellado en sólido colado por el proceso APG encapsula el interruptor de vacío y los conductores portadores de corriente como los asientos de salida superior e inferior en un solo cuerpo. El seccionador está instalado en la cavidad del polo sellado en sólido, haciendo del aislamiento sólido el aislamiento principal entre fases. El diseño de barra colectora aislada monofásica evita faltas graves como faltas entre fases y a tierra. La barra colectora es extensible, realizando la extensión ilimitada de unidades funcionales.
Interruptor de tres posiciones
Todos los armarios de aparamenta están equipados con un interruptor de tres posiciones. El interruptor de tres posiciones está integrado en el polo sellado en sólido junto con el interruptor principal. Las tres fases están vinculadas y pueden operarse a las posiciones de trabajo / aislada / puesta a tierra. Está enclavado mecánicamente con el interruptor principal: solo cuando el interruptor principal está abierto puede actuar el interruptor de tres posiciones; además, las posiciones de trabajo y de puesta a tierra del mecanismo de tres posiciones están enclavadas entre sí — cuando el interruptor está en la posición de trabajo el orificio del lado de puesta a tierra está bloqueado, y cuando está en la posición de puesta a tierra el orificio del lado de trabajo está bloqueado.
Mecanismo de operación
El mecanismo de operación del interruptor automático es un mecanismo de resorte con estructura sencilla, acción fiable, tamaño compacto y libre de mantenimiento; la potencia de cierre puede ajustarse hacia arriba o hacia abajo según los requisitos del usuario; el mecanismo puede almacenar energía, cerrar y abrir manualmente, o almacenar energía y abrir/cerrar motorizadamente, cómodo para los usuarios
El mecanismo de operación del interruptor de tres posiciones adopta un diseño de resorte de punto muerto superior para apertura/cierre rápido, capaz de cortar y cerrar ciertas corrientes de carga; además de la operación manual, el mecanismo de tres posiciones también puede motorizarse, permitiendo el control remoto inteligente del seccionamiento y la puesta a tierra, facilitando enormemente el uso.
Características estructurales de la RMU aislada en sólido
La RMU aislada en sólido es un armario de aparamenta GIS pequeño con la siguiente estructura:
- a. El interruptor de carga de alta tensión y las partes activas de alta tensión están sellados en una envolvente de cilindro aislante de plástico epoxi sin gas con extinción de arco por interruptor de vacío, de pequeño volumen y extinción de arco fiable. El interruptor de carga viene con un seccionador de puesta a tierra, teniendo posiciones cerrada, abierta y puesta a tierra, y el seccionador de puesta a tierra también funciona como seccionador.
- b. Puede acomodar 1~5 unidades de interruptor de carga o 1~5 unidades de interruptor automático. Cada unidad sale a través de tres pasatapas de alta tensión, cómodos para la conexión de cables.
Características estructurales del producto
- c. El tanque sellado está fabricado con materiales importados; se toman estrictas medidas de sellado en las conexiones del mecanismo y los pasatapas de alta tensión con buen rendimiento.
- d. Los pasatapas de alta tensión y los cilindros aislantes de alta tensión están fabricados con resina epoxi importada por el proceso APG; el cilindro aislante y los pasatapas de alta tensión se ensamblan con un ajuste de interferencia apretado mediante manguitos de caucho de silicona, proporcionando un buen sellado.
- e. Cada vía tiene un mecanismo de operación independiente instalado en la parte frontal del armario, con diversas funciones de enclavamiento mecánico.
- f. El interruptor de carga y el seccionador de puesta a tierra están equipados con mecanismos de operación de resorte; el interruptor de carga puede operarse manual o motorizadamente, y el seccionador de puesta a tierra no solo pone a tierra sino que también secciona, operado solo manualmente.
- g. El interruptor automático está equipado con un mecanismo de operación de imán permanente: cierre/apertura motorizado, apertura manual pero sin cierre manual. El interruptor automático también puede equiparse con un mecanismo de resorte, tanto manual como motorizado, con una interfaz de automatización de distribución reservada.
- h. El panel de la RMU tiene una ventana de observación para observar directamente el estado de apertura/cierre del corte del seccionador.
- i. Cada unidad de RMU consta de tres cilindros aislantes separados en paralelo, fáciles de instalar y sustituir; la mayor ventaja es la evitación de descargas entre fases.
Características de la RMU totalmente encerrada aislada en sólido
- a. Los componentes principales de la RMU totalmente encerrada aislada en sólido son el cilindro aislante y el interruptor de vacío.
- b. El material aislante sólido es plástico epoxi importado con un espesor no inferior a 10 mm, fuerte resistencia a la corrosión y alta capacidad de aislamiento; la separación interna es superior a 150 mm, fases separadas individualmente y conectadas mediante el bastidor de montaje inferior, con combinación flexible, estructura sencilla y racional, y aspecto elegante.
- c. No hay elementos de fijación desmontables en la superficie del tanque (buen rendimiento antirrobo); el tanque tiene clase de protección IP33 con buena protección contra la lluvia.
- d. El techo tiene respiraderos: la entrada de aire está en la parte inferior del tanque con un filtro de polvo, y la salida está en la parte superior oculta bajo el alero, formando una convección de aire de abajo hacia arriba para un buen aislamiento térmico y ventilación; el techo tiene una inclinación de drenaje.
- e. El tanque tiene un suelo sellado en la entrada de cables para evitar que la humedad de la zanja de cables entre en el tanque.
- f. La puerta está sellada con burletes; la cerradura es resistente a la lluvia; una varilla limitadora fija la puerta cuando está abierta.
- g. Los interruptores del tanque son de estructura totalmente sellada aislada en sólido, sin necesidad de calentador; las cabezas de cable pueden ser tocables o no tocables según los requisitos del usuario, inmunes a la inmersión.
Mecanismo de operación y operación
a. Cada vía del interruptor de carga y del seccionador de puesta a tierra en la unidad de red en anillo está equipada con un mecanismo de operación de resorte independiente montado en el panel frontal, operable manual o motorizadamente. Cada vía en el panel tiene dos orificios de operación para el interruptor de carga y el seccionador de puesta a tierra respectivamente. El interruptor automático de vacío está equipado con un mecanismo de operación de imán permanente integrado y un mecanismo de operación de resorte.
Instrucciones de operación del interruptor de carga
Operación de energización
Cierre primero el seccionador de puesta a tierra de seccionamiento: inserte la manija de operación en el orificio de operación de puesta a tierra (mientras el seccionador está en el estado cerrado de puesta a tierra), gire en sentido antihorario para abrir el seccionador de puesta a tierra, luego inserte la manija en el orificio de operación del seccionador y gire en sentido antihorario para cerrar el seccionador.
Luego cierre el interruptor de carga: inserte la manija de operación en el orificio de operación del interruptor principal y gire aproximadamente 2 vueltas en sentido antihorario; el interruptor principal se cierra.
Operación de desenergización
- a. Abra primero el interruptor de carga: gire la perilla de apertura en sentido antihorario para abrir el interruptor.
- b. Luego abra el seccionador de puesta a tierra de seccionamiento: inserte la manija en el orificio de operación del mecanismo de seccionamiento y gire en sentido horario para abrir el seccionador, luego inserte la manija en el orificio de operación de puesta a tierra y gire en sentido horario para cerrar el seccionador de puesta a tierra.
Instrucciones de operación del interruptor automático
- c. Instrucciones de operación del interruptor automático
- d. Enclavamiento mecánico: existen enclavamientos mecánicos entre el interruptor de carga, el interruptor automático y el seccionador de puesta a tierra. Cuando el interruptor de carga o el interruptor automático están cerrados, el seccionador de puesta a tierra no puede abrirse ni cerrarse; cuando el seccionador de puesta a tierra está cerrado, el interruptor de carga y el interruptor automático no pueden abrirse ni cerrarse.
- e. Instalación y sustitución del fusible
- (1) Cierre primero el seccionador de puesta a tierra.
- (2) Levante la manija de operación con fuerza y gire en sentido antihorario para liberar el pasador de la ranura.
- (3) Coloque el mecanismo percutor en el barril del fusible con el pasador en la ranura, gire en sentido horario de modo que la manija de operación quede paralela al panel, luego presione la manija hacia abajo firmemente.
- (4) Solo puede abrirse cuando el interruptor de carga está puesto a tierra.

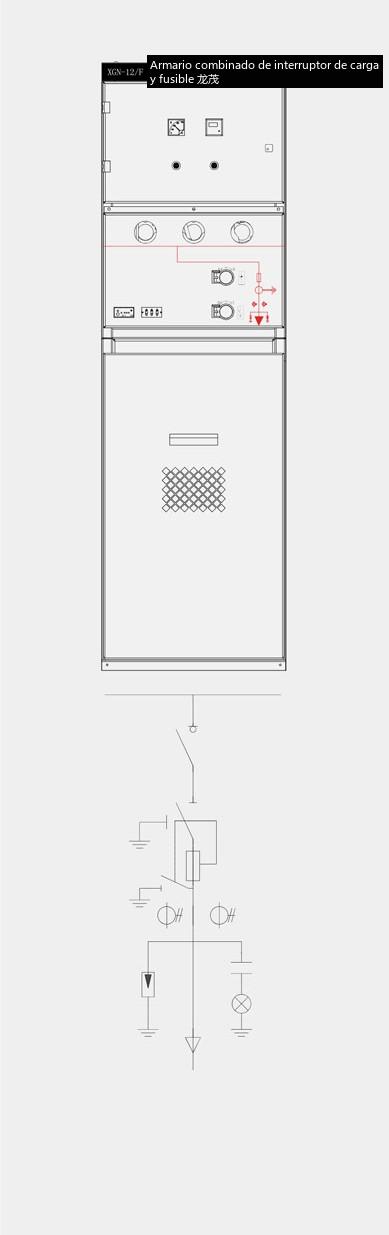

Configuraciones estándar
- Barra colectora aislada de 630 A
- Interruptor de carga y puesta a tierra
- Mecanismo de operación del interruptor de carga y puesta a tierra
- Interruptor de carga / seccionador de puesta a tierra
- Pasatapas de salida en la posición horizontal frontal, cabeza de cable de conexión frontal de 630 A
- Indicador de presencia de tensión integrado con orificio de puesta en fase, conforme a ISO61958
- Transformador de tensión aislado en sólido
- Conector acodado (con cable)
- Fusible de protección del transformador de tensión
- Barra colectora de puesta a tierra
- Cumple el enclavamiento de cinco prevenciones
Configuraciones opcionales
- Calentador
- Voltímetro
Configuraciones estándar Configuraciones estándar
- Barra colectora aislada de 630, 1250 A
- Interruptor automático de vacío
- Mecanismo de operación del interruptor automático de vacío
- Seccionador / seccionador de puesta a tierra
- Mecanismo de operación del seccionador / seccionador de puesta a tierra
- Enclavamiento mecánico del interruptor automático y el seccionador de puesta a tierra
- Indicación de posición independiente del interruptor automático y el seccionador de puesta a tierra
- Pasatapas de salida en la posición horizontal frontal, cabeza de cable de conexión frontal
- Indicador de presencia de tensión integrado con orificio de puesta en fase, conforme a ISO61958
- Barra colectora de puesta a tierra
- Dispositivo de protección de microprocesador
- Cumple el enclavamiento de cinco prevenciones

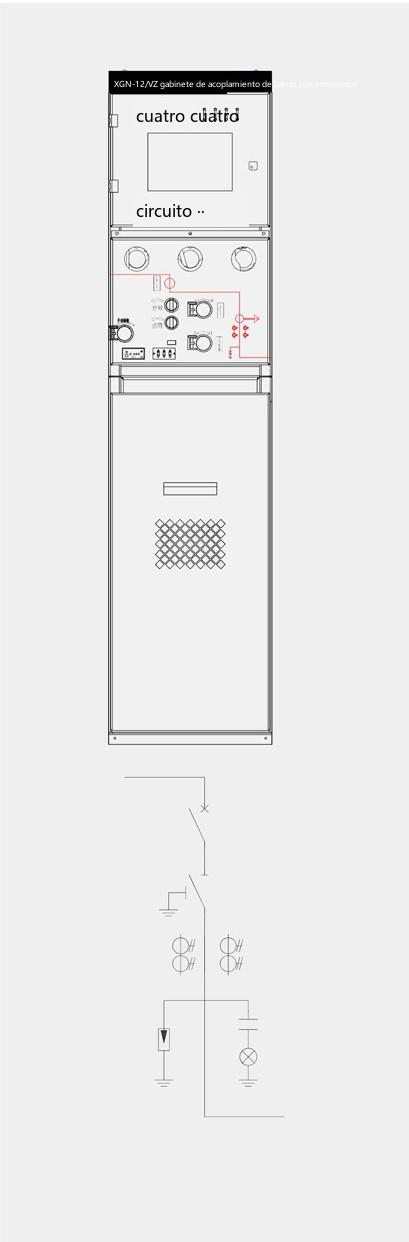

Configuraciones opcionales
- Contactos auxiliares
- Cerradura de programa
- Calentador
- Pararrayos de conexión trasera
- Cabeza de cable de conexión trasera
- Enclavamiento de puesta a tierra con presencia de tensión en la entrada
- Indicador de falta a tierra
- Transformador de corriente tipo pasatapas y amperímetro, vatímetro activo, vatímetro reactivo
Armario de enlace de interruptor automático
Configuraciones estándar
- Barra colectora aislada de 630 A, 1250 A
- Interruptor automático de vacío
- Mecanismo de operación del interruptor automático de vacío
- Seccionador / seccionador de puesta a tierra
- Mecanismo de operación del seccionador / seccionador de puesta a tierra
- Enclavamiento mecánico del interruptor automático y el seccionador de puesta a tierra
- Indicación de posición independiente del interruptor automático y el seccionador de puesta a tierra
- Pasatapas de salida en la posición horizontal frontal, cabeza de cable de conexión frontal (con cable)
- Indicador de presencia de tensión integrado con orificio de puesta en fase, conforme a ISO61958
- Barra colectora de puesta a tierra
- Dispositivo de protección de microprocesador
- Cumple el enclavamiento de cinco prevenciones
Configuraciones opcionales
- Contactos auxiliares
- Cerradura de programa
- Calentador
- Pararrayos de conexión trasera
- Cabeza de cable de conexión trasera
- Enclavamiento de puesta a tierra con presencia de tensión en la entrada
- Indicador de falta a tierra
- Transformador de corriente tipo pasatapas y amperímetro, vatímetro activo, vatímetro reactivo

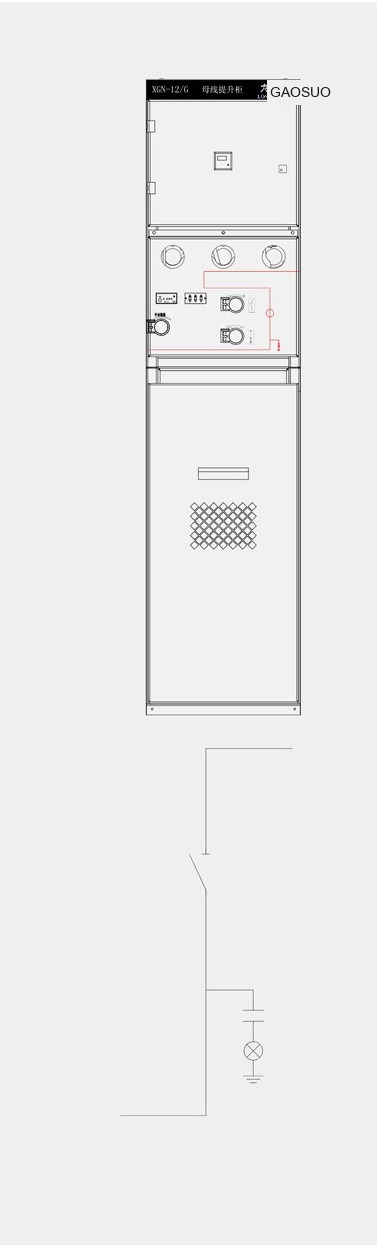

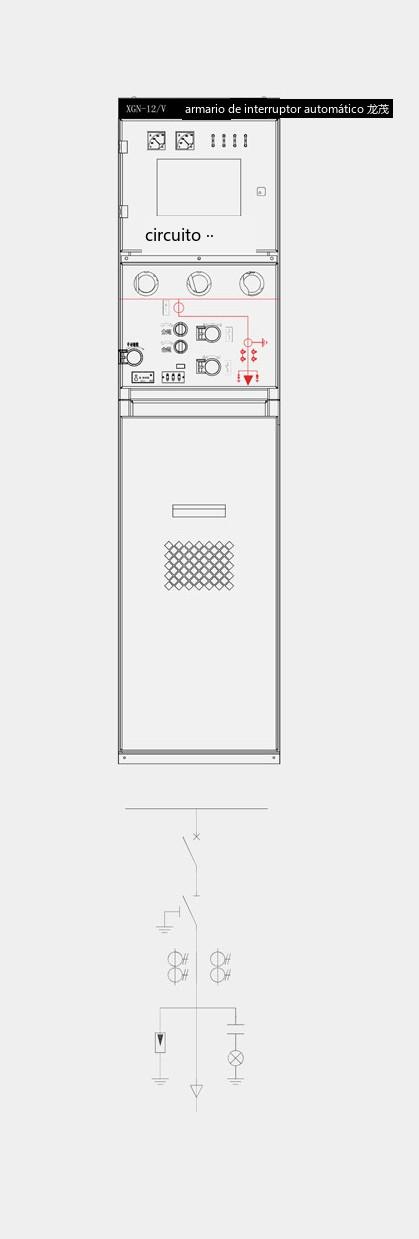

Armario de interruptor automático
Configuraciones estándar
- Barra colectora aislada de 630, 1250 A
- Interruptor automático de vacío
- Mecanismo de operación del interruptor automático de vacío
- Seccionador de puesta a tierra
- Mecanismo de operación del seccionador / seccionador de puesta a tierra
- Enclavamiento mecánico del interruptor automático y el seccionador de puesta a tierra
- Indicación de posición independiente del interruptor automático y el seccionador de puesta a tierra
- Pasatapas de salida en la posición horizontal frontal, cabeza de cable de conexión frontal
- Indicador de presencia de tensión integrado con orificio de puesta en fase, conforme a ISO61958
- Barra colectora de puesta a tierra
- Dispositivo de protección de microprocesador
- Cumple el enclavamiento de cinco prevenciones
Configuraciones opcionales
- Contactos auxiliares
- Cerradura de programa
- Calentador
- Pararrayos de conexión trasera
- Cabeza de cable de conexión trasera
- Enclavamiento de puesta a tierra con presencia de tensión en la entrada
- Indicador de falta a tierra
- Transformador de corriente tipo pasatapas y amperímetro, vatímetro activo, vatímetro reactivo
Armario de elevación
Configuraciones estándar
- Barra colectora aislada de 630 A, 1250 A
- Pasatapas de salida en la posición horizontal frontal, cabeza de cable de conexión frontal (con cable)
- Indicador de presencia de tensión integrado con orificio de puesta en fase, conforme a ISO61958
- Barra colectora de puesta a tierra
Configuraciones opcionales
- Calentador
- Pararrayos de conexión trasera
- Cabeza de cable de conexión trasera
- Indicador de falta a tierra
- Transformador de corriente tipo pasatapas y amperímetro, vatímetro activo, vatímetro reactivo
Armario de enlace de interruptor automático
Configuraciones estándar
- Barra colectora aislada de 630 A, 1250 A
- Interruptor automático de vacío
- Mecanismo de operación del interruptor automático de vacío
- Seccionador / seccionador de puesta a tierra
- Mecanismo de operación del seccionador / seccionador de puesta a tierra
- Enclavamiento mecánico del interruptor automático y el seccionador de puesta a tierra
- Indicación de posición independiente del interruptor automático y el seccionador de puesta a tierra
- Pasatapas de salida en la posición horizontal frontal, cabeza de cable de conexión frontal (con cable)
- Indicador de presencia de tensión integrado con orificio de puesta en fase, conforme a ISO61958
- Barra colectora de puesta a tierra
- Dispositivo de protección de microprocesador
- Cumple el enclavamiento de cinco prevenciones
Configuraciones opcionales
- Contactos auxiliares
- Cerradura de programa
- Calentador
- Pararrayos de conexión trasera
- Cabeza de cable de conexión trasera
- Enclavamiento de puesta a tierra con presencia de tensión en la entrada
- Indicador de falta a tierra
- Transformador de corriente tipo pasatapas y amperímetro, vatímetro activo, vatímetro reactivo

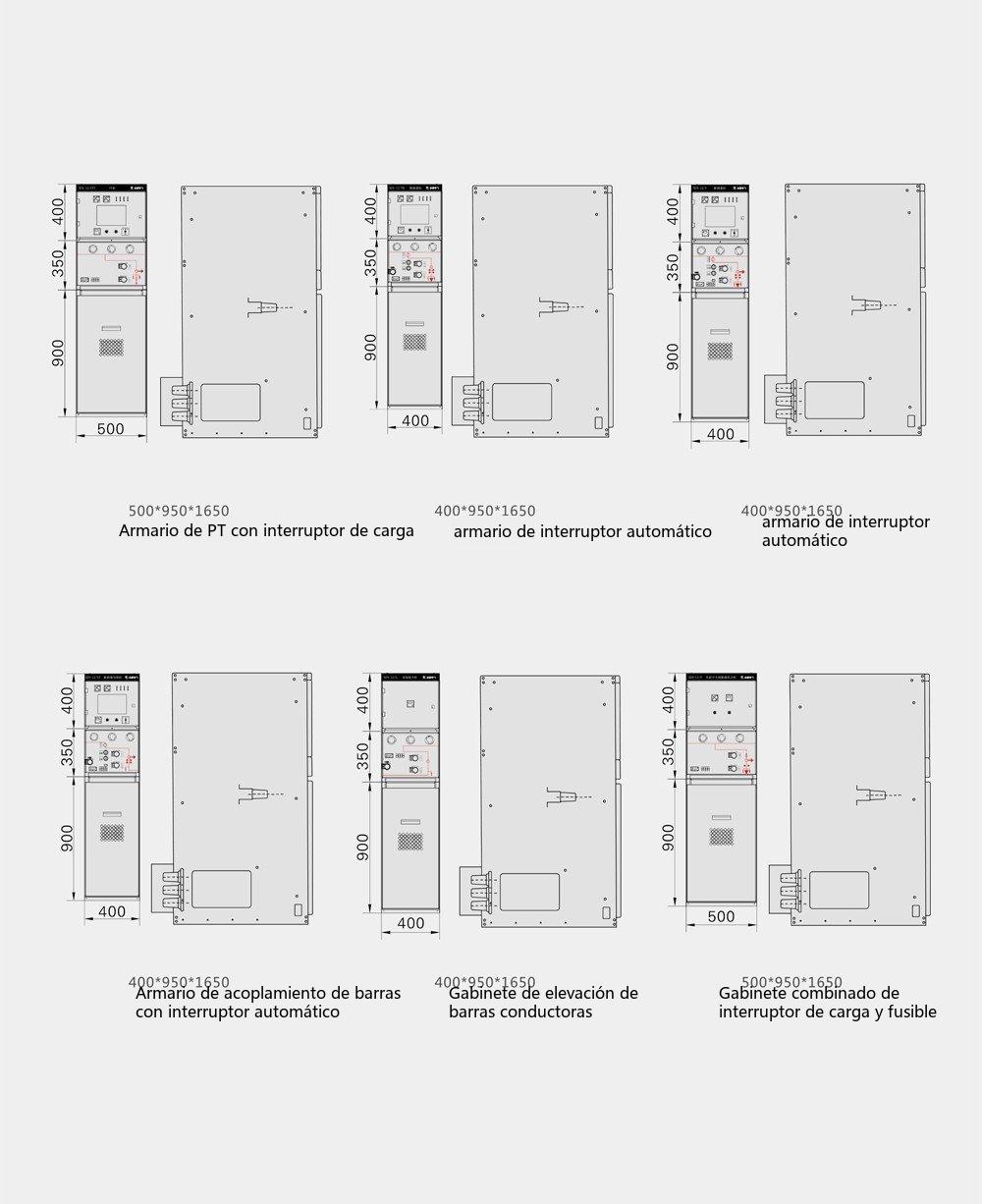

Dimensiones generales y de instalación
14

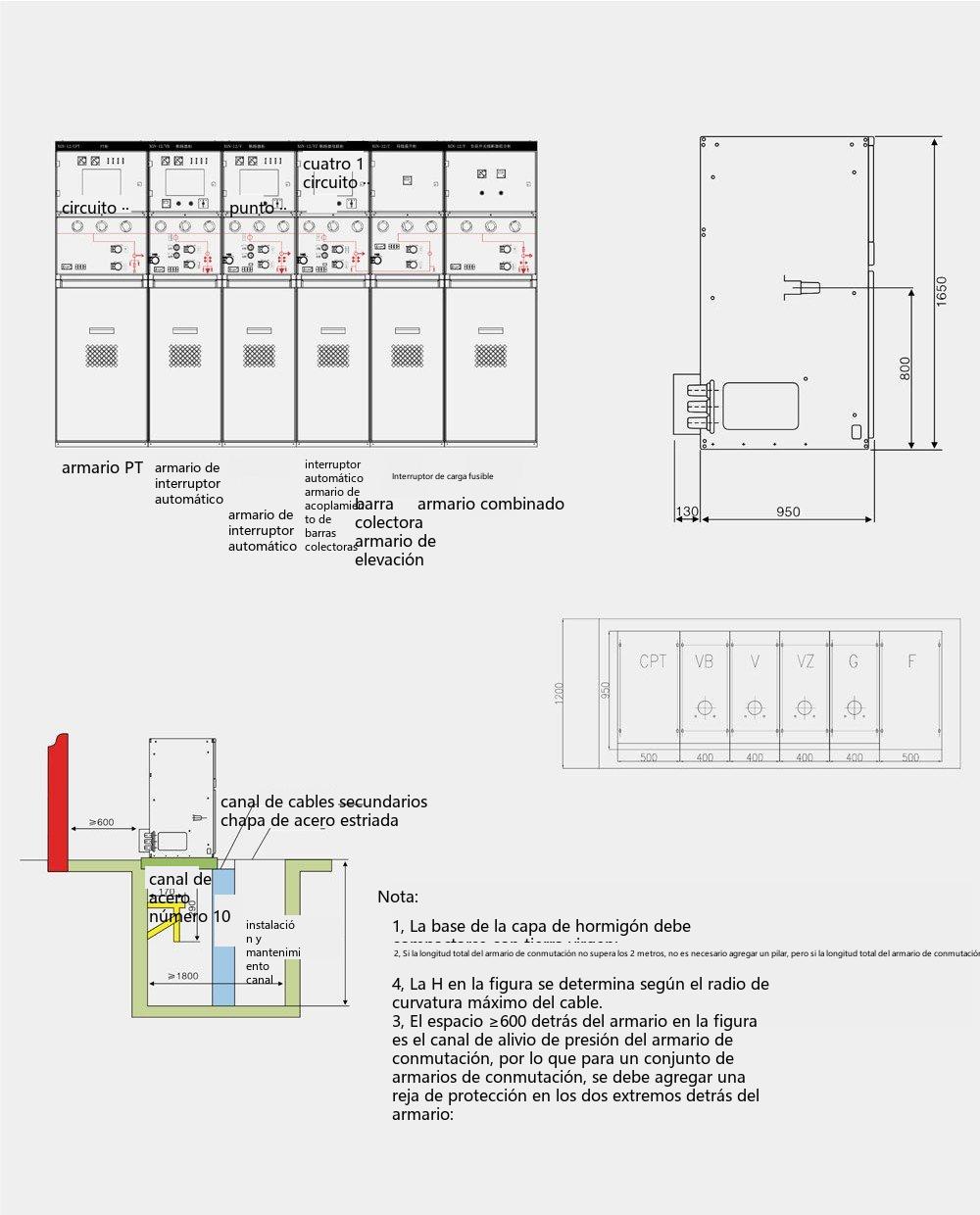

Dimensiones generales y de instalación
15
Transporte y almacenamiento
- La RMU embalada puede manipularse con carretilla elevadora eléctrica o grúa; la RMU está equipada con anillos de elevación para el izado durante la manipulación。La cuerda para el izado no debe ser inferior a 2 m。
- Antes de la instalación en obra, la RMU debe colocarse en un lugar seco, ventilado y libre de polvo。Si se cubre con bolsas de plástico, debe dejarse abierta la parte inferior para ventilación。
Uso y mantenimiento
a. Comprobaciones antes del uso: antes de usar la RMU, deben realizarse las siguientes comprobaciones para la seguridad personal y del equipo
- Compruebe si el circuito principal y el circuito de puesta a tierra están correctamente conectados。
- Compruebe si los enclavamientos mecánicos son correctos y fiables。
- Compruebe si el interruptor de carga y el seccionador de puesta a tierra de la RMU funcionan de forma flexible y correcta。
- Compruebe si las conexiones de los cables de alta tensión son correctas y fiables。
b. Operación
- Ponga la RMU en funcionamiento siguiendo la secuencia de operación especificada。
c. Mantenimiento: sobre la base de las siguientes ventajas, este equipo no requiere mantenimiento diario
- Todas las partes activas están instaladas en cilindros aislantes de plástico epoxi。
- Todas las partes del mecanismo de operación fuera de los cilindros aislantes de plástico epoxi están galvanizadas。
- El eje principal está soportado por casquillos de cobre y puede trabajar de forma continua y eficaz incluso sin lubricante。
Nota: si la RMU tiene una falta, no intente abrirla y repararla con taladros, máquinas de corte u otras herramientas; tales operaciones solo pueden realizarlas el personal de nuestra empresa。
Documentos y accesorios adjuntos
Los siguientes documentos y accesorios se proporcionan con el producto al salir de fábrica:
- Manual de instalación y operación del producto
- Informe de ensayos de fábrica
- Certificado del producto
- Lista de embalaje
- Manija de operación
- Otros accesorios
Productos relacionados
Aparamenta de alta tensión de la misma serie y de otros tipos disponibles:
- Aparamenta blindada extraíble de CA con envolvente metálica KYN61-40.5(Z)
- Aparamenta blindada extraíble encerrada KYN28A-12
- Aparamenta encerrada fija XGN66-12(Z)
- Aparamenta de CA con envolvente metálica fija tipo caja XGN15-12
- Aparamenta de CA con envolvente metálica fija tipo caja HXGN-12
- Aparamenta de CA con envolvente metálica fija tipo caja HXGN17-12
