واقي الجهد الزائد TBP (النقطة المحايدة / نوع الخزانة TBP-O/131/85)
نطاق التطبيق
الأكثر ملاءمة لمعدات القطع والتحويل المدمجة في الأنظمة المساعدة لمحطات الطاقة وأنظمة أفران القوس والتطبيقات المشابهة. واقي الجهد الزائد TBP-O/131/85 هو المنتج من نوع النقطة المحايدة / الخزانة في هذا القسم، ويُستخدم لحماية المعدات الكهربائية في معدات القطع والتحويل من الجهد الزائد بين الأطوار والجهد الزائد بين الطور والأرض.
ظروف الخدمة البيئية
- ◆ الارتفاع لا يزيد عن 2000 m;
- ◆ درجة الحرارة المحيطة: -40 ℃ إلى 40 ℃;
- ◆ تردد القدرة: 48 Hz إلى 62 Hz;
- ◆ الجهد بتردد القدرة المطبق باستمرار على مانعة الصواعق يجب ألا يتجاوز جهد التشغيل المستمر;
- ◆ أقصى سرعة رياح لا تزيد عن 35 m/s;
- ◆ المناطق ذات الشدة الزلزالية من الدرجة 7 وأقل.
الأبعاد الخارجية وأبعاد التركيب
TBP-O لحماية النقطة المحايدة للمحرك
| نوع المنتج | الارتفاع H(mm) |
|---|---|
| 10kV مع فجوة | 190 |
| 6kV مع فجوة | 180 |

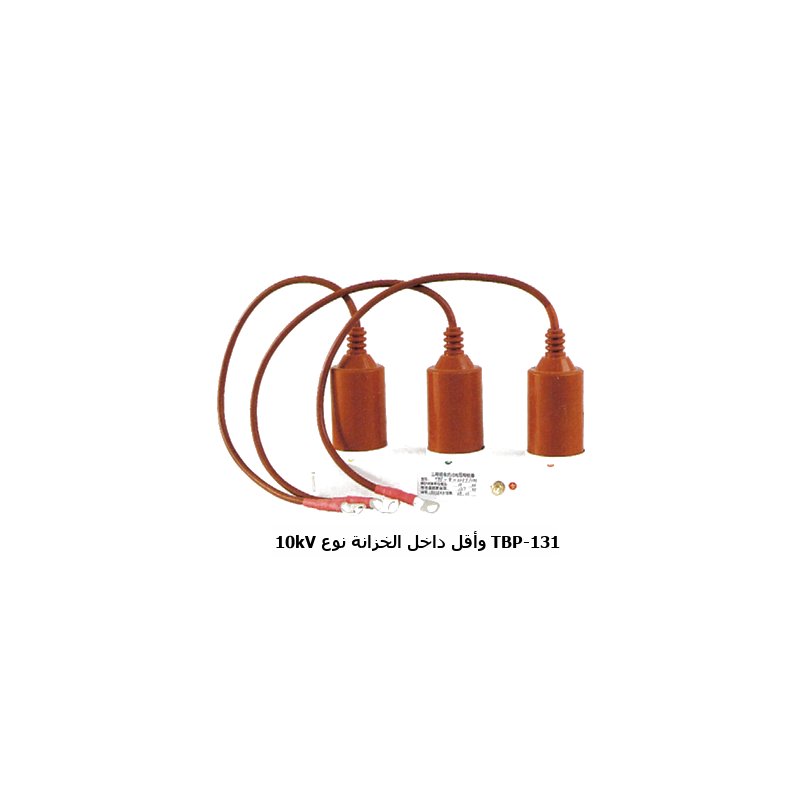

TBP-131 للخزائن 10 kV وأقل
| نوع المنتج | الارتفاع H(mm) |
|---|---|
| 10kV مع فجوة | 185 |
| 6kV مع فجوة | 165 |
| 10kV بدون فجوة | 165 |
| 6kV بدون فجوة | 145 |

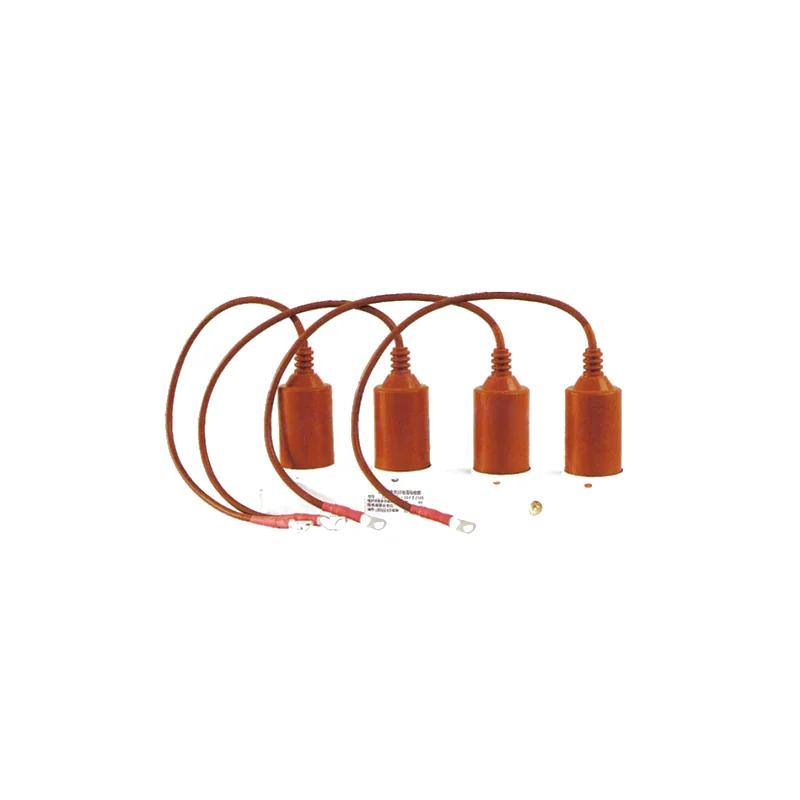

TBP-85 للخزائن 10 kV وأقل
| نوع المنتج | الارتفاع H(mm) |
|---|---|
| 10kV مع فجوة | 195 |
| 6kV مع فجوة | 175 |
| 10kV بدون فجوة | 175 |
| 6kV بدون فجوة | 155 |

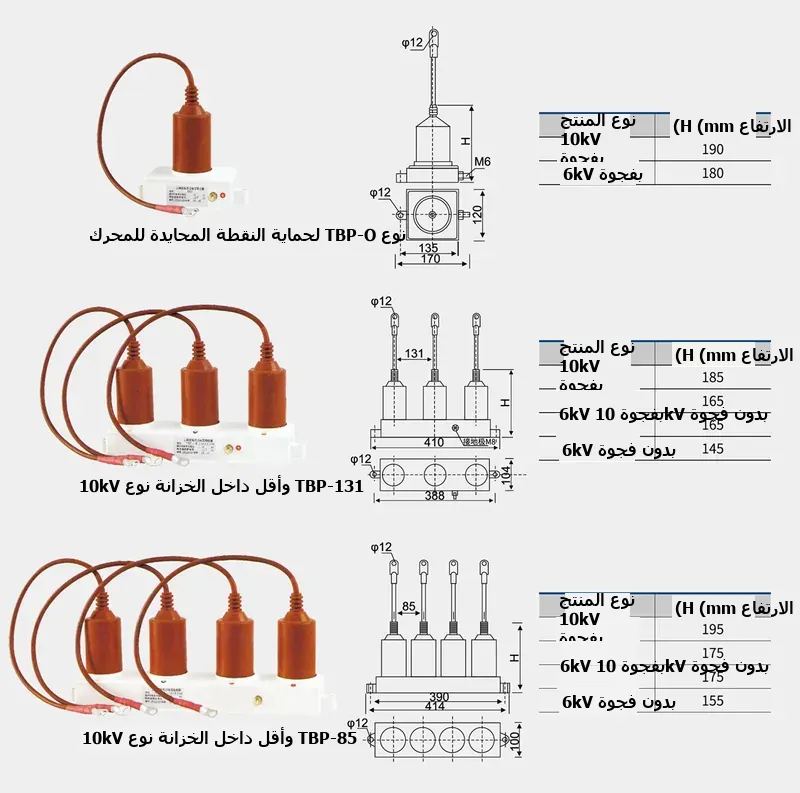

رسم الأبعاد العام (TBP-O/131/85):توفر الأشكال وجداول المعاملات أعلاه الأبعاد الكاملة وبيانات التركيب لواقي الجهد الزائد TBP-O/131/85.
