HY5WX-51/134 مانعة صواعق أكسيد معدني 40.5 kV

Name: HY5WX-51/134 مانعة صواعق أكسيد معدني 40.5 kV
Brand: Gaosuo
SKU: hy5wx-51-134-مانعة-صواعق-أكسيد-معدني-40-5-kv

نظرة عامة على المنتج

HY5WX-51/134 مانعة صواعق أكسيد معدني بغلاف بوليمري من نوع الخط 33kV/35kV للحماية من الجهد الزائد لخطوط النقل الهوائية 33kV/35kV.

العلامة التجارية:Gaosuo Electric Co., Ltd.

بلد المنشأ:China

المادة:فولاذ عالي الجودة

ما بعد البيع:ضمان سنة واحدة

Inquire Now Contact Us

Features

HY5WX-51/134 مانعة صواعق أكسيد معدني 40.5 kV

وصف عام لمانعات الصواعق

مانعة الصواعق أكسيد معدني HY5WX-51/134 (MOA) تستخدم مقاومات أكسيد زنك متغيرة (MOV) كعنصر أساسي؛ خصائصها غير الخطية للتيار-الجهد تحسن بشكل كبير أداء الحماية تحت الموجات ذات الجبهة الحادة والصواعق والقطع مقارنة بمانعات الصواعق التقليدية من كربيد السيليكون. تتميز مقاومة أكسيد الزنك المتغيرة باستجابة جيدة للجبهة الحادة، وعدم تأخير للجهد ذي الجبهة الحادة، وجهد متبقٍ منخفض عند القطع، وعدم تشتت التفريغ، مما يتغلب على عيوب مانعات الصواعق من كربيد السيليكون مثل جهد التفريغ العالي ذي الجبهة الحادة الناتج عن تأخير التفريغ والتشتت الكبير لجهد تفريغ موجة القطع، وبالتالي يزيد بشكل كبير من هوامش الحماية تحت الموجات ذات الجبهة الحادة وموجات القطع. من حيث التنسيق العازل، يمكن جعل هوامش الحماية تحت الموجات ذات الجبهة الحادة والصواعق والقطع متطابقة تقريبًا، مما يوفر حماية موثوقة لمعدات الطاقة. يمكن لمانعات الصواعق أكسيد معدني أيضًا امتصاص الجهد الزائد للصواعق والجهد الزائد للقطع والجهد الزائد المؤقت بتردد القدرة.

مانعة الصواعق أكسيد معدني بغلاف بوليمري مصنوعة من قولبة مطاط السيليكون قطعة واحدة، مع إحكام جيد وأداء مضاد للانفجار، ومقاومة للتلوث دون تنظيف، وتقليل الوميض الرطب في الطقس الضبابي، ومقاومة للتآكل الكهربائي والشيخوخة، وحجم صغير، ووزن خفيف، ومقاومة للصدمات؛ سهلة التركيب والصيانة، وهي بديل مانعات الصواعق ذات الغلاف الخزفي. هذا الموديل من نوع التركيب للخط ويُستخدم للحماية من الجهد الزائد لخطوط النقل الهوائية.

سلسلة منتجات مانعات الصواعق أكسيد معدني

product series of metal-oxide surge arresters

التسمية الكاملة للنوع

complete type designation of the metal-oxide surge arrester

نظرة عامة على المنتج

بجهد مقنن 51 kV وجهد متبقٍ نبضي للصواعق 134 kV، تُستخدم مانعة الصواعق هذه من نوع الخط 35 kV للحماية من الجهد الزائد لخطوط النقل الهوائية. مع قوة ميكانيكية عالية وأداء جيد مضاد للتلوث، تحد من الجهد الزائد للصواعق وتحمي معدات عزل الخط للتشغيل الآمن. مانعة الصواعق أكسيد معدني HY5WX-51/134 هي مانعة صواعق أكسيد زنك من نوع الخط 35 kV؛ معاملاتها موضحة في الجدول أدناه.

المعاملات الفنية لهذه السلسلة (10 kV-220 kV)

فئة الجهد	مكان الاستخدام	جهد النظام الاسمي(kV)r.m.s.	نوع مانعة الصواعق حسب المعيار الوطني	الجهد المقنن لمانعة الصواعق(kV)r.m.s.	مانعة صواعق بدون فجوة	مانعة صواعق مع فجوة	الجهد المتبقي(kV)الذروة (لا يزيد عن)2000	4/10 قدرة التحمل للتيار العالي(kA)
جهد التشغيل المستمر لمانعة الصواعق(kV)r.m.s.	الجهد المرجعي للتيار المستمر 1 mA(kV)لا يقل عن	0.75 أقصى تسرب عند أضعاف الجهد المرجعي للتيار المستمر(μA)	جهد التفريغ بتردد القدرة(kV)r.m.s. لا يقل عن	1.2-50 جهد التفريغ النبضي(kV)الذروة لا يزيد عن	أقصى تيار توصيل（μA）	8/20 تحت تيار الصواعق النبضي	30/36 تحت تيار القطع النبضي	1/4 تيار نبضي ذو جبهة حادة	us قدرة حمل التيار الموجي المستطيل(A)
10kV	نوع النقطة المحايدة	10.5*	HY1.5W-8/19	8	6.4	11.4	50	-	、	、	19.0	15.9	-	400	65
		13.8*	HY1.5W-10.5/23	10.5	8.4	14.9	50	-	.	.	23.0	19.2	-	400	65
		15.75*	HY1.5W-12/26	12	9.6	17.0	50	-	-	-	26.0	21.6	-	400	65
		18.0*	HY1.5W-13.7/29.2	13.7	11.0	19.5	50	-	-	-	29.2	24.3	-	400	65
		20.0*	HY1.5W-15.2/31.7	15.2	12.2	21.6	50	-	-	-	31.7	26.4	-	400	65
35kV66kV	نوع المحطة	35	HY5WZ-51/134	51	40.8	73	50	-	-	-	134	114	154	400	65
		35	HY5WZ-42/134	42	23.4	73	50	-	-	-	134	114	154	400	65
		35	HY5CZ-42/134	42	-	-	-	80.0	124	20	124	100	143	400	65
	نوع المكثف	35	HY5WR-51/134	51	40.8	73	50	-	-	-	134	105	-	400	65
		35	HY5CR-42/124	42	-	-	-	80.0	124	20	134	100	-	400	65
		35	HY5WR-42/134	42	23.4	73	50	-	-	-	124	105	-	400	65
	نوع الخط نوع النقطة المحايدة	35	HY5WX-51/134	51	40.8	73	50	-	-	-	134	114	154	400	65
		35	HY5WX-54/150	54	43.2	77	50	80.0	120	20	150	128	169	400	65
		35	HY5CX-42/120	42	-	-	-	80.0	150	20	120	100	138	400	65
		35	HY5CX-42/150	42	-	-	50	-	-	-	150	128	169	400	65
		35	HY1.5W-30/80	30	24	44	50	-	-	-	80	67.5	-	400	65
	نوع المحطة نوع الخط	66	HY5WZ-84/221	84	67.2	121	50	-	-	-	221	188	254	600	65
		66	HY5WZ-90/235	90	72.5	130	50	-	-	-	235	201	270	600	65
		66	HY10WZ-84/221	84	67.2	121	50	-	-	-	221	188	248	500	100
		66	HY10WZ-90/235	90	72.5	130	50	-	-	-	235	201	264	500	100
		66	HY5WX-96/250	96	75	140	50	-	-	-	250	213	288	500	65
		66	HY5WX-96/275	96	75	154	50	-	-	、	275	234	316	500	65
110kV220kV27.5kV	نوع المحطة	110	HY5WZ-100/260	100	78	145	50	-	-	-	260	221	299	500	65
		110	HY5WZ-102/266	102	79.6	148	50	-	-	-	266	226	305	500	65
		110	HY5WZ-108/281	108	84	157	50	-	-	-	281	239	323	500	65
		110	HY10WZ-100/260	100	78	145	50	-	-	-	260	221	291	500	100
		110	HY10WZ-102/266	102	79.6	148	50	-	-	-	266	226	297	500	100
		110	HY10WZ-108/281	108	84	157	50	-	-	-	281	239	315	500	100
	نوع الخط نوع النقطة المحايدة نوع المحطة نوع الخط نوع النقطة المحايدة	110	HY5WX-108/281	108	84	157	50	-	-	-	281	239	323	500	65
		110	HY5WX-108/309	108	84	173	50	-	-	-	309	263	348	500	65
		110	HY10WX-108/281	108	84	157	50	-	-	-	281	239	315	500	100
		110	HY10WX-108/309	108	84	173	50	-	-	-	309	263	348	500	100
		110	HY5CX-90/260	90	-	130	50	170*	525*	-	260	-	292	400	65
		110	HY10CX-90/260	90	-	130	50	170*	525*	-	260	-	292	600	100
		110	HY10CX-96/280	96	-	140	50	170*	525*	-	280	-	314	600	100
		110	HY10CX-102/296	102	-	148	50	170*	525*	-	296	-	332	500	100
		110	HY1.5W-60/144	60	48	85	50	-	-	-	144	135	-	400	65
		110	HY1.5W-72/186	72	58	103	50	-	-	-	186	174	-	400	65
		220	HY10WZ-192/500	192	150	280	50	-	-	-	500	426	560	800	100
		220	HY10WZ-200/520	200	156	290	50	-	-	-	520	442	582	800	100
		220	HY10WZ-204/532	204	159	296	50	-	-	-	532	452	594	800	100
		220	HY10WZ-216/562	216	168.5	314	50	-	-	-	562	478	630	800	100
		220	HY10WX-216/562	216	168	314	50	-	-	-	562	478	630	600	100
		220	HY10WX-216/618	216	168	346	50	-	-	-	618	526	693	600	100
		220	HY10CX-185/520	180	-	260	50	340*	900*	-	520	-	584	600	100
		220	HY10CX-192/560	192	-	280	50	340*	900*	-	560	-	628	600	100
		220	HY10CX-204/592	204	-	296	50	340*	900*	-	592	-	664	600	100
		220	HY1.5W-144/320	144	116	205	50	-	-	-	320	299	-	600	65
	نوع السكك الحديدية	27.5	HY5WT-42/120	42	34	65	50	-	-	-	120	98	138	400	65
55kV	-	55	HY5WT-84/240	84	68	130	50	-	-	-	240	276	276	400	65

الأبعاد الخارجية

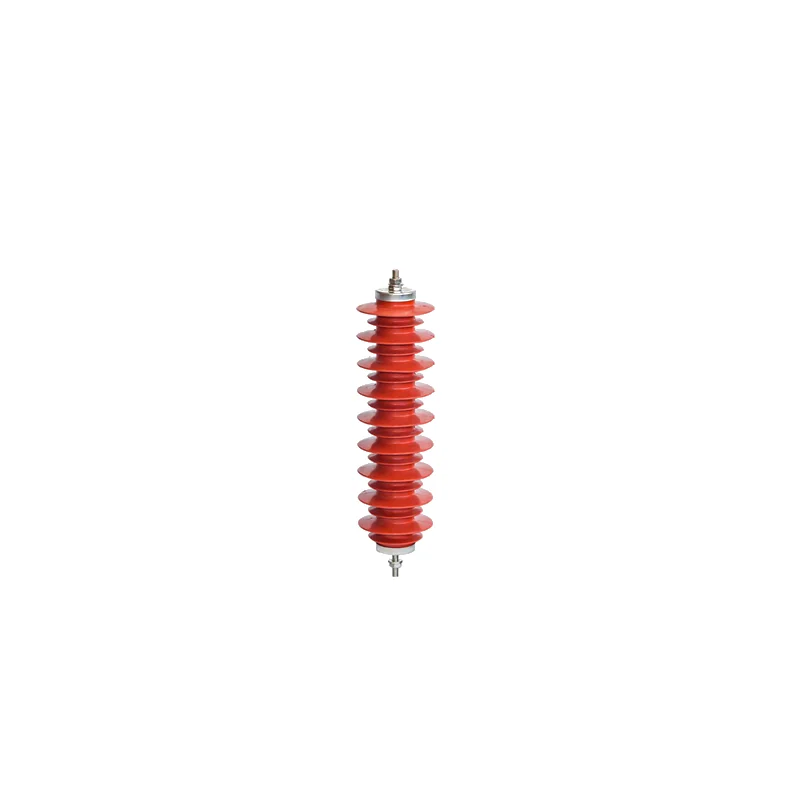

hy5wx-51/134 40.5 kv metal-oxide surge arrester outline dimensions

ظروف الخدمة

درجة الحرارة المحيطة: لا تزيد عن +40 ℃ ولا تقل عن -40 ℃;
الارتفاع لا يزيد عن 2000 m;
التردد المقنن: 50 Hz أو 60 Hz;
الجهد المطبق باستمرار على مانعة الصواعق يجب ألا يتجاوز جهد التشغيل المستمر;
أقصى سرعة رياح: 35 m/s;
الشدة الزلزالية: لا تزيد عن الدرجة 7.
