HY5WS-7.6/30 مانعة صواعق أكسيد معدني
وصف عام لمانعات الصواعق
HY5WS-7.6/30 مانعة صواعق أكسيد معدني (MOA) تستخدم مقاومات أكسيد الزنك المتغيرة (MOV) كعنصر أساسي؛ تعمل خصائصها غير الخطية للجهد-التيار على تحسين الأداء الوقائي بشكل كبير تحت الموجات الحادة الواجهة والصواعق والتبديل مقارنة بمانعات الصواعق التقليدية من كربيد السيليكون. تتمتع مقاومة أكسيد الزنك المتغيرة باستجابة جيدة للموجات الحادة الواجهة، دون تأخير لجهد الموجة الحادة الواجهة، وجهد متبقٍ منخفض للتبديل ودون تشتت التفريغ، مما يتغلب على عيوب مانعات الصواعق من كربيد السيليكون مثل ارتفاع جهد التفريغ للموجة الحادة الواجهة الناتج عن تأخير التفريغ والتشتت الكبير لجهد تفريغ موجة التبديل، وبالتالي زيادة هوامش الحماية بشكل كبير تحت الموجات الحادة الواجهة وموجات التبديل. من حيث التنسيق العازل، يمكن جعل هوامش الحماية تحت الموجات الحادة الواجهة والصواعق والتبديل متطابقة تقريبًا، مما يوفر حماية موثوقة للمعدات الكهربائية. يمكن لمانعات صواعق أكسيد المعدن أيضًا امتصاص الجهد الزائد للصواعق والجهد الزائد للتبديل والجهد الزائد المؤقت بتردد القدرة.
يتم تشكيل مانعة الصواعق أكسيد المعدن ذات الغلاف البوليمري بواسطة قولبة قطعة واحدة من المطاط السيليكوني، مع إحكام جيد وأداء مضاد للانفجار، ومقاومة للتلوث دون تنظيف، وتقليل الوميض الرطب في الطقس الضبابي، ومقاومة للتآكل الكهربائي والتقادم، وحجم صغير ووزن خفيف ومقاومة للصدمات؛ سهلة التركيب والصيانة، وهي بديل مانعات الصواعق ذات الغلاف الخزفي. هذا الطراز من البناء الخزفي ويُستخدم لحماية الجهد الزائد لأنظمة التوزيع.
سلسلة منتجات مانعات صواعق أكسيد المعدن
تعيين النوع الكامل
نظرة عامة على المنتج
HY5WS-7.6/30 مانعة صواعق أكسيد معدني بغلاف بوليمري لها جهد مقنن 7.6 kV وجهد متبقٍ لصدمة الصواعق 30 kV، وتُستخدم لحماية الجهد الزائد لأنظمة توزيع 6 kV؛ تحد من الجهود الزائدة للصواعق والتبديل وتحمي محولات التوزيع والمفاتيح المثبتة على الأعمدة ومعدات التوزيع للتشغيل الآمن. للحصول على المعايير الفنية التفصيلية لـ HY5WS-7.6/30 مانعة صواعق أكسيد معدني، يرجى الرجوع إلى البيانات الفنية لهذه السلسلة الواردة في الجدول أدناه.
المعايير الفنية للطرز ذات الصلة في هذه السلسلة (0.22 kV-10 kV)
('| فئة الجهد | مكان الاستخدام | جهد النظام الاسمي(kV)قيمة الجذر المتوسط | نوع مانعة الصواعق وفقًا للمعيار الوطني | الجهد المقنن لمانعة الصواعق(kV)قيمة الجذر المتوسط | مانعة صواعق بدون فجوة | مانعة صواعق مع فجوة | الجهد المتبقي(kV)الذروة (لا يزيد عن) | 2000 | 4/10 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| جهد التشغيل المستمر لمانعة الصواعق(kV)قيمة الجذر المتوسط | جهد مرجعي DC 1 mA(kV)لا يقل عن | 0.75أقصى تسرب عند مضاعفات الجهد المرجعي DC(uA) | جهد تفريغ تردد القدرة(kV)قيمة الجذر المتوسط لا يقل عن | 1.2-50جهد تفريغ النبضة(kV)الذروة لا يزيد عن | أقصى تيار توصيل(uA) | 8/20تحت تيار صدمة الصواعق | 30/36تحت تيار صدمة التبديل | 1/4تحت تيار الصدمة الحادة الواجهة | usقدرة تحمل التيار الموجي المستطيل(A) | قدرة التحمل للتيار العالي(kA) | |||||
| الجهد المنخفض | التوزيع / نوع المحرك | 0.22 | HY1.5W-0.28/1.3 | 0.28 | 0.24 | 0.6 | 50 | - | - | - | 1.3 | 、 | 、 | 0 | 25 |
| 0.38 | HY1.5W-0.5/2.6 | 0.5 | 0.42 | 1.2 | 50 | . | . | - | 2.6 | 、 | . | - | 25 | ||
| 0.66* | HY2.5WD-1.3/3.6 | 1.3 | 0.95 | 1.8 | 50 | - | - | - | 3.6 | - | - | - | 40 | ||
| 1.14* | HY2.5WD-2.6/7.2 | 2.6 | 1.9 | 3.6 | 50 | - | - | - | 7.2 | - | - | - | 40 | ||
| 3kV10kV6kV | نوع التوزيع | 3 | HY5WS-3.8/15 | 3.8 | 2.0 | 7.5 | 50 | - | - | - | 15.0 | 12.8 | 17.3 | 17.3 | 40 |
| 3 | HY5WS-5/15 | 5 | 4.0 | 7.5 | 50 | - | - | - | 15.0 | 12.8 | 17.3 | 17.3 | 40 | ||
| 3 | HY5CS-3.8/13.5 | 3.8 | - | - | - | 9.0 | 13.5 | 20 | 13.5 | 11.4 | 15.0 | 15.0 | 40 | ||
| نوع المحطة | 3 | HY5WZ-3.5/13.5 | 3.8 | 2.0 | 7.2 | 50 | - | - | - | 13.5 | 11.5 | 15.5 | 15.5 | 65 | |
| 3 | HY5WZ-5/12.0 | 5 | 4.0 | 7.2 | 50 | - | - | - | 13.5 | 11.5 | 15.5 | 15.5 | 65 | ||
| 3 | HY5CZ-3.8/12.0 | 3.8 | - | - | - | 8.0 | 12.0 | 20 | 12.0 | 10.2 | 13.5 | 13.5 | 65 | ||
| نوع المكثف | 3 | HY5WR-3.8/13.5 | 3.8 | 2.0 | 7.2 | 50 | - | - | - | 13.5 | 10.5 | - | - | 65 | |
| 3 | HY5WR-5/13.5 | 5 | 4.0 | 7.2 | 50 | - | - | - | 13.5 | 10.5 | - | - | 65 | ||
| 3 | HY5CR-3.8/12.0 | 3.8 | - | - | - | 8.0 | 12.0 | 20 | 12.0 | 9.6 | - | - | 65 | ||
| نوع المولد | 3.15* | HY5WD-3.8/9.5 | 3.8 | 2.0 | 5.7 | 50 | - | - | - | 9.5 | 7.6 | 10.7 | 10.7 | 65 | |
| 3.15* | HY5WD-4/9.5 | 4 | 3.15 | 5.7 | 50 | - | - | - | 9.5 | 7.6 | 10.7 | 10.7 | 65 | ||
| 3.15* | HY5CD-3.8/8.6 | 3.8 | - | - | - | 7.5 | 8.6 | 20 | 8.6 | 6.9 | 9.8 | 9.8 | 65 | ||
| نوع المحرك | 3.15* | HY2.5WD-3.8/9.5 | 3.8 | 2.0 | 5.7 | 50 | - | - | - | 9.5 | 7.6 | 10.7 | 10.7 | 65 | |
| 3.15* | HY2.5WD-4/9.5 | 4 | 3.15 | 5.7 | 50 | - | - | - | 9.5 | 7.6 | 10.7 | 10.7 | 65 | ||
| 3.15* | HY2.5CD-3.8/8.6 | 3.8 | - | - | - | 7.5 | 8.6 | 20 | 8.6 | 6.9 | 9.8 | 9.8 | 65 | ||
| نوع نقطة الحياد | 3.15* | HY1.5W-2.4/6 | 2.4 | 1.9 | 3.4 | 50 | - | - | - | 6.0 | 5.0 | - | - | 65 | |
| التوزيع / نوع المحطة | 6 | HY5WS-7.6/30 | 7.6 | 4.0 | 15.0 | 50 | - | - | - | 30.0 | 25.6 | 34.6 | 34.6 | 40 | |
| 6 | HY5WS-10/30 | 10 | 8.0 | 15.0 | 50 | - | - | - | 30.0 | 25.6 | 34.6 | 34.6 | 40 | ||
| 6 | HY5CS-7.6/27 | 7.6 | - | - | - | 16.0 | 27.0 | 20 | 27.0 | 22.5 | 30.0 | 30.0 | 40 | ||
| 6 | HY5WZ-7.6/27 | 7.6 | 4.0 | 14.4 | 50 | - | - | - | 27.0 | 23.0 | 31.0 | 31.0 | 65 | ||
| 6 | HY5WZ-10/27 | 10 | 8.0 | 14.4 | 50 | - | - | - | 27.0 | 23.0 | 31.0 | 31.0 | 65 | ||
| 6 | HY5CZ-7.6/24 | 7.6 | - | - | - | 16.0 | 24.0 | 20 | 24.0 | 20.4 | 27.0 | 27.0 | 65 | ||
| المكثف / نوع المولد | 6 | HY5WR-7.6/27 | 7.6 | 4.0 | 14.4 | 50 | - | - | - | 27.0 | 21.0 | - | - | 65 | |
| 6 | HY5WR-10/27 | 10 | 8.0 | 14.4 | 50 | - | - | - | 27.0 | 21.0 | - | - | 65 | ||
| 6 | HY5CR-7.6/24 | 7.6 | - | - | - | 16.0 | 24.0 | 20 | 24.0 | 19.5 | - | - | 65 | ||
| 6.3* | HY5WD-7.6/18.7 | 7.6 | 4.0 | 11.2 | 50 | - | - | - | 18.7 | 15.0 | 21.0 | 21.0 | 65 | ||
| 6.3* | HY5WD-8/18.7 | 8 | 6.3 | 11.2 | 50 | - | - | - | 18.7 | 15.0 | 21.0 | 21.0 | 65 | ||
| 6.3* | HY5CD-7.6/17 | 7.6 | - | - | - | 15.0 | 17.0 | 20 | 17.0 | 13.8 | 19.6 | 19.6 | 65 | ||
| المحرك / نوع نقطة الحياد | 6.3* | HY2.5WD-7.6/18.7 | 7.6 | 4.0 | 11.2 | 50 | - | - | - | 18.7 | 15.0 | 21.0 | 21.0 | 65 | |
| 6.3* | HY2.5WD-8/18.7 | 8 | 6.3 | 11.2 | 50 | - | - | - | 18.7 | 15.0 | 21.0 | 21.0 | 65 | ||
| 6.3* | HY2.5CD-7.6/17 | 7.6 | - | - | - | 15.0 | 17.0 | - | 17.0 | 13.8 | 19.6 | 19.6 | 65 | ||
| 6.3* | HY1.5W-4.8/12 | 4.8 | 3.8 | 6.8 | 50 | - | - | - | 12.0 | 10.0 | - | - | 65 | ||
| نوع التوزيع | 10 | HY5WS-12.7/50 | 12.7 | 6.6 | 25 | 50 | - | - | - | 50 | 42.5 | 57.5 | 57.5 | 40 | |
| 10 | HY5WS-17/50 | 17 | 13.6 | 25 | 50 | 26.0 | 45 | 20 | 50 | 42.5 | 57.5 | 57.5 | 40 | ||
| 10 | HY5CS-12.7/45 | 12.7 | - | - | - | - | - | - | 45 | 38.4 | 51.0 | 51.0 | 40 | ||
| نوع المحطة | 10 | HY5WZ-12.7/45 | 12.7 | 6.6 | 24 | 50 | - | - | - | 45 | 38.3 | 51.8 | 51.8 | 65 | |
| 10 | HY5WZ-17/45 | 17 | 13.6 | 24 | 50 | - | - | - | 45 | 38.3 | 51.8 | 51.8 | 65 | ||
| 10 | HY5CS-12.7/41 | 12.7 | - | - | - | 26.0 | 41 | 20 | 41 | 35.0 | 46.0 | 46.0 | 65 | ||
| - | 10 | HY5WR-12.7/46 | 12.7 | 6.6 | 24 | 50 | - | - | - | 46 | 35.0 | - | - | 65 | |
| المكثف / نوع المولد | 10 | HY5WR-17/46 | 17 | 13.6 | 24 | 50 | - | - | - | 46 | 35.0 | - | - | 65 | |
| 10 | HY5CR-12.7/41 | 12.7 | - | - | - | 26.0 | 41 | 20 | 41 | 33.0 | - | - | 65 | ||
| 10.5* | HY5WD-12.7/31 | 12.7 | 6.6 | 18.6 | 50 | - | - | - | 31 | 25 | 34.7 | 34.7 | 65 | ||
| 10.5* | HY5WD-13.5/31 | 13.5 | 10.5 | 18.6 | 50 | - | - | - | 31 | 25 | 34.7 | 34.7 | 65 | ||
| 10.5* | HY5CD-12.7/28 | 12.7 | - | - | - | 25.0 | 25.0 | 20 | 28 | 22.5 | 32.0 | 32.0 | 65 | ||
| 13.8* | HY5WD-17.5/40 | 17.5 | 13.6 | 24.4 | 50 | - | - | - | 40.0 | 32.0 | 44.8 | 44.8 | 65 | ||
| 15.75* | HY5WD-20/45 | 20.0 | 15.75 | 28.0 | 50 | - | - | - | 45.0 | 36.0 | 50.4 | 50.4 | 65 | ||
| 18.0* | HY5WD-23/51 | 23.0 | 18.0 | 31.9 | 50 | - | - | - | 51.0 | 40.8 | 57.2 | 57.2 | 65 | ||
| 20.0* | HY5WD-25/56.2 | 25.0 | 20.0 | 35.4 | 50 | - | - | - | 56.2 | 45.0 | 62.9 | 62.9 | 65 | ||
| نوع المحرك | 10.5* | HY2.5WD-12.7/31 | 12.7 | 6.6 | 18.6 | 50 | - | - | - | 31 | 25 | 34.7 | 34.7 | 65 | |
| 10.5* | HY2.5WD-13.5/31 | 13.5 | 10.5 | 18.6 | 50 | - | - | - | 31 | 25 | 34.7 | 34.7 | 65 | ||
| 10.5* | HY2.5CD-12.7/28 | 12.7 | - | - | - | 25.0 | 28.0 | 20 | 28 | 22.5 | 32.0 | 32.0 | 65 |

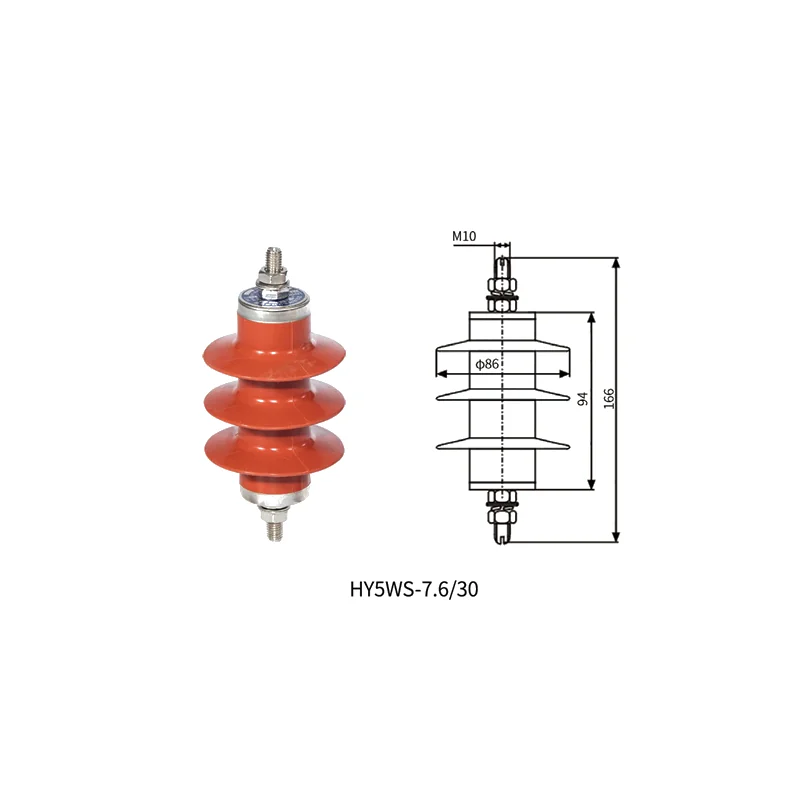

أبعاد المخطط الخارجي
ظروف الخدمة
- درجة الحرارة المحيطة: لا تزيد عن +40 ℃ ولا تقل عن -40 ℃؛
- الارتفاع لا يزيد عن 2000 م؛
- التردد المقنن: 50 Hz أو 60 Hz؛
- يجب ألا يتجاوز الجهد المطبق بشكل مستمر على مانعة الصواعق جهد التشغيل المستمر الخاص بها؛
- أقصى سرعة رياح: 35 m/s؛
- الشدة الزلزالية: لا تزيد عن الدرجة 7.
