نظرة عامة على المنتج
مانعة الصواعق أكسيد معدني HY10WZ-108/281 هي مانعة صواعق أكسيد معدني بغلاف بوليمري بدون فجوة لأنظمة التيار المتردد 110 kV. يتم تركيبها بشكل أساسي على معدات التوزيع ومعدات المحطة في المحطات الفرعية للحد من الجهد الزائد للصواعق والقطع وحماية عزل المعدات الكهربائية مثل المحولات وقواطع الدائرة ومحولات القياس والكابلات. تُستخدم مانعة الصواعق أكسيد معدني HY10WZ-108/281 على نطاق واسع للحماية من الجهد الزائد في المحطات الفرعية 110 kV.
يستخدم المنتج مقاومات أكسيد زنك متغيرة عالية الأداء وغلاف عزل مركب من مطاط السيليكون مصبوب بالحقن قطعة واحدة بدون فجوة تسلسلية؛ يتميز بخصائص تيار-جهد جيدة، وقدرة كبيرة على حمل التيار، واستجابة سريعة، ومقاومة قوية للتلوث، ويمكنه العمل بثبات لفترة طويلة في بيئات قاسية مثل الارتفاعات العالية والتلوث الشديد والبرودة الشديدة.
تسمية النوع
في HY10WZ-108/281: H تشير إلى مانعة صواعق، Y تشير إلى مقاومة أكسيد زنك متغيرة؛ 10 تشير إلى تيار تفريغ اسمي 10 kA؛ W تشير إلى بدون فجوة؛ Z تشير إلى نوع المحطة؛ 108 هو الجهد المقنن لمانعة الصواعق (kV)؛ 281 هو الجهد المتبقي عند تيار التفريغ الاسمي (kV).
ميزات المنتج
- ◆ هيكل بدون فجوة مع عدم وجود تيار متابعة وعدم وجود تأخير في التفريغ، مما يعطي أداء حماية مستقر;
- ◆ غلاف مركب من مطاط السيليكون مع مقاومة للأشعة فوق البنفسجية ومقاومة للشيخوخة وقدرة قوية مضادة للوميض السطحي بسبب التلوث;
- ◆ مقاومات أكسيد زنك متغيرة بقدرة كبيرة على حمل التيار وقدرة قوية على التحمل للموجة المستطيلة 2 ms;
- ◆ أداء إحكام جيد مع صيانة قليلة أثناء التشغيل طويل الأمد;
- ◆ حجم صغير ووزن خفيف وتركيب مريح.
المعاملات الفنية الرئيسية
| البند | القيمة |
|---|---|
| جهد النظام الاسمي | 110 kV |
| الجهد المقنن لمانعة الصواعق Ur | 108 kV |
| جهد التشغيل المستمر Uc | 84 kV |
| تيار التفريغ الاسمي | 10 kA |
| الجهد المتبقي النبضي للصواعق (10 kA, 8/20μs） | ≤281 kV |
| الجهد المرجعي للتيار المستمر (1 mA) | ≥158 kV |
| قدرة حمل التيار الموجي المستطيل 2ms | 1000 A |
| التحمل النبضي للتيار العالي 4/10μs | 100 kA |
| نسبة مسافة الزحف | ≥25 mm/kV |
ظروف الخدمة
- ◆ درجة الحرارة المحيطة: -40 ℃ إلى +40 ℃;
- ◆ الارتفاع: ≤2000 m (يتوفر تصميم خاص فوق ذلك);
- ◆ سرعة الرياح: ≤35 m/s;
- ◆ سمك الجليد: ≤10 mm;
- ◆ الشدة الزلزالية: ≤الدرجة 8;
- ◆ مناسب لأنظمة التيار المتردد 50 Hz؛ يجب أن يكون موقع التركيب خاليًا من التلوث الشديد والتآكل الكيميائي والاهتزاز العنيف.

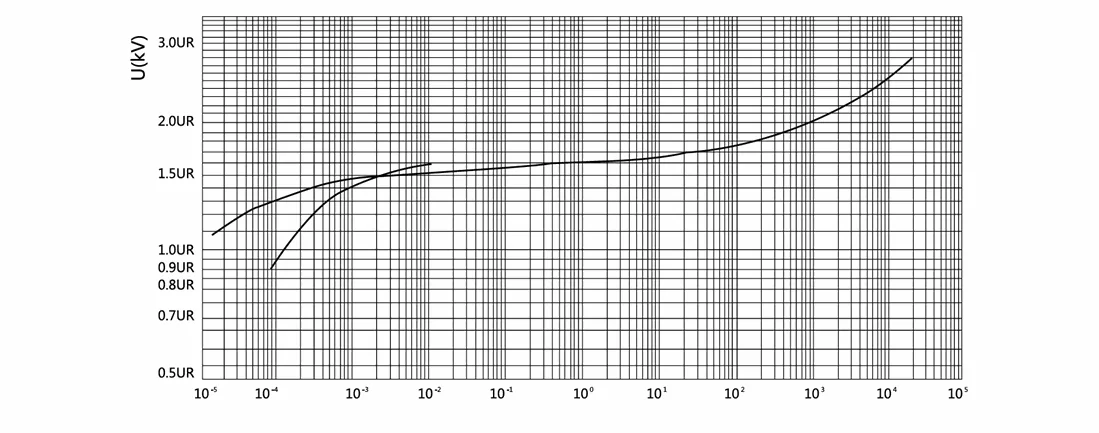

منحنى خصائص تيار-جهد لمانعة الصواعق أكسيد معدني
تتميز مقاومة أكسيد معدني متغيرة بخصائص تيار-جهد غير خطية: تيار التسرب صغير جدًا عند جهد التشغيل العادي؛ عند حدوث جهد زائد فإنها توصل وتفرغ الطاقة إلى الأرض، وبعد زوال الجهد الزائد تعود تلقائيًا إلى حالة المقاومة العالية. يوضح الشكل أدناه منحنى خصائص تيار-جهد النموذجي.

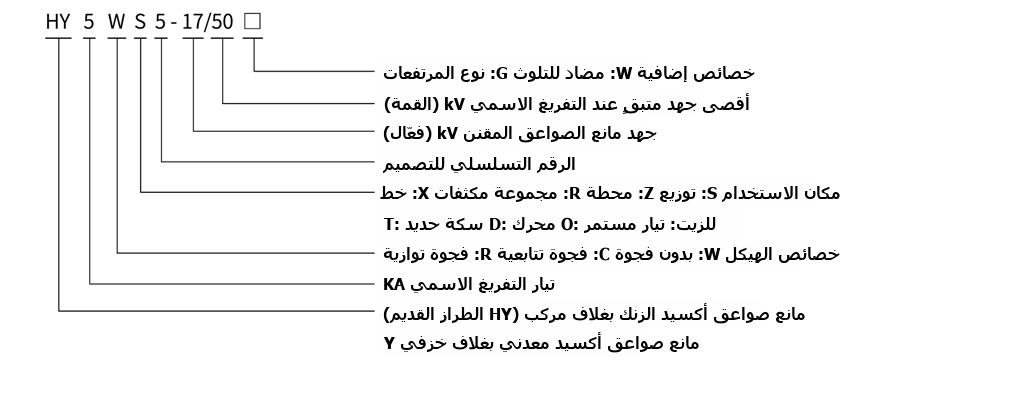

توضيح تسمية نوع مانعة الصواعق
تتكون تسمية نوع مانعة الصواعق من رموز لنوع التركيب وتيار التفريغ الاسمي والجهد المقنن والجهد المتبقي ومكان الاستخدام؛ يوضح الشكل أدناه شرحًا مرئيًا لكل جزء.

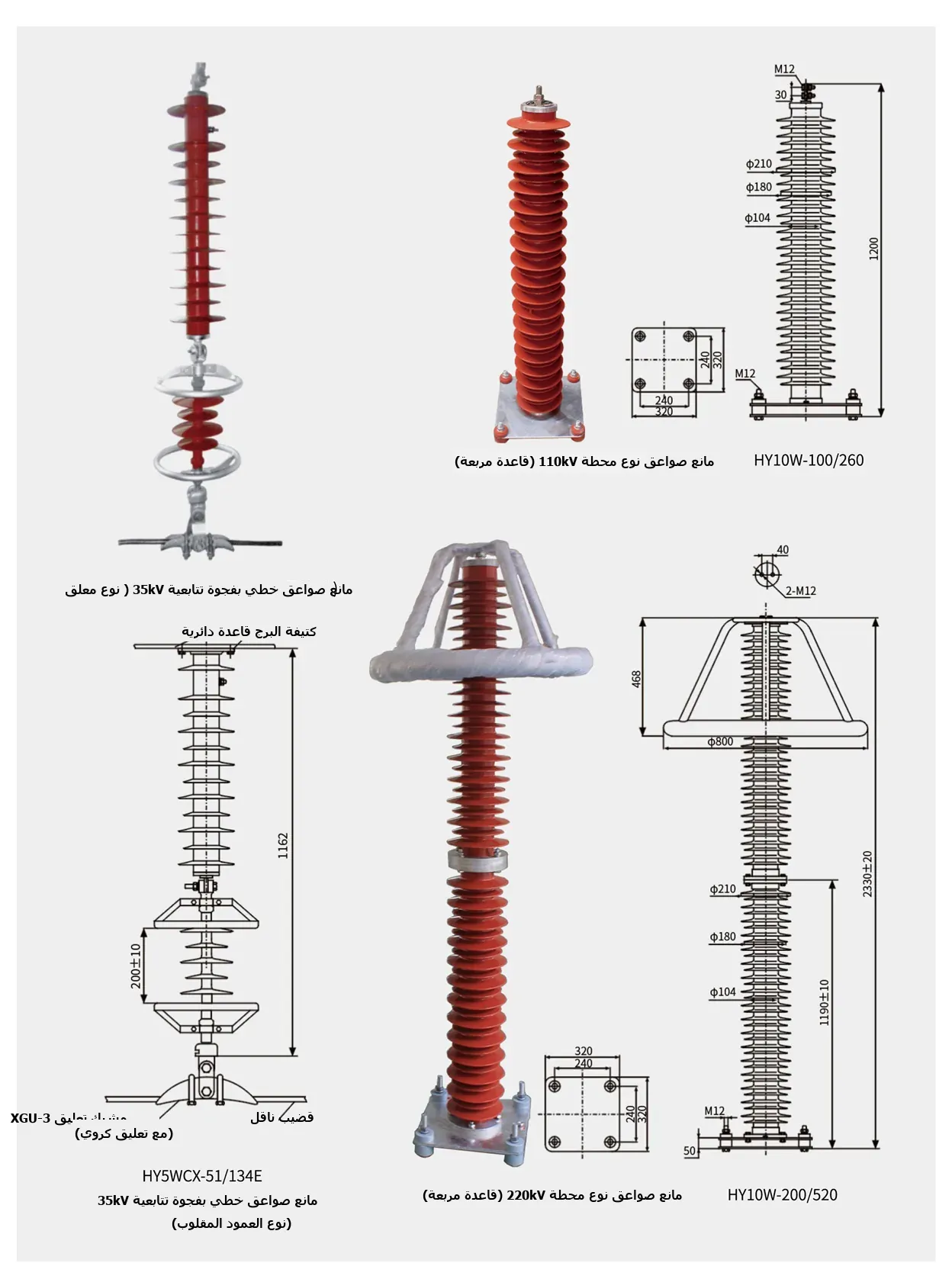

سلسلة المنتجات والأبعاد الخارجية لمانعات الصواعق أكسيد معدني للجهد العالي
يوضح الشكل أدناه الهيكل الخارجي والأبعاد الرئيسية لسلسلة مانعات الصواعق أكسيد معدني للجهد العالي (بما في ذلك نوع المحطة 110 kV / 220 kV ونوع الخط 35 kV) للرجوع إليها في تخطيط التركيب والتحقق من الخلوص.
