واقي الجهد الزائد TBP (خارجي / 35 kV نوع TBP-100W1/280W2/200)
الأبعاد الخارجية وأبعاد التركيب
TBP-100W1 للاستخدام الخارجي 10 kV وأقل
| نوع المنتج | الارتفاع H(mm) |
|---|---|
| 10kV مع فجوة | 390 |
| 6kV مع فجوة | 390 |
| 10kV بدون فجوة | 370 |
| 6kV بدون فجوة | 350 |
TBP-280W2 للاستخدام الخارجي 10 kV وأقل
| نوع المنتج | الارتفاع H(mm) |
|---|---|
| 10kV مع فجوة | 400 |
| 6kV مع فجوة | 275 |

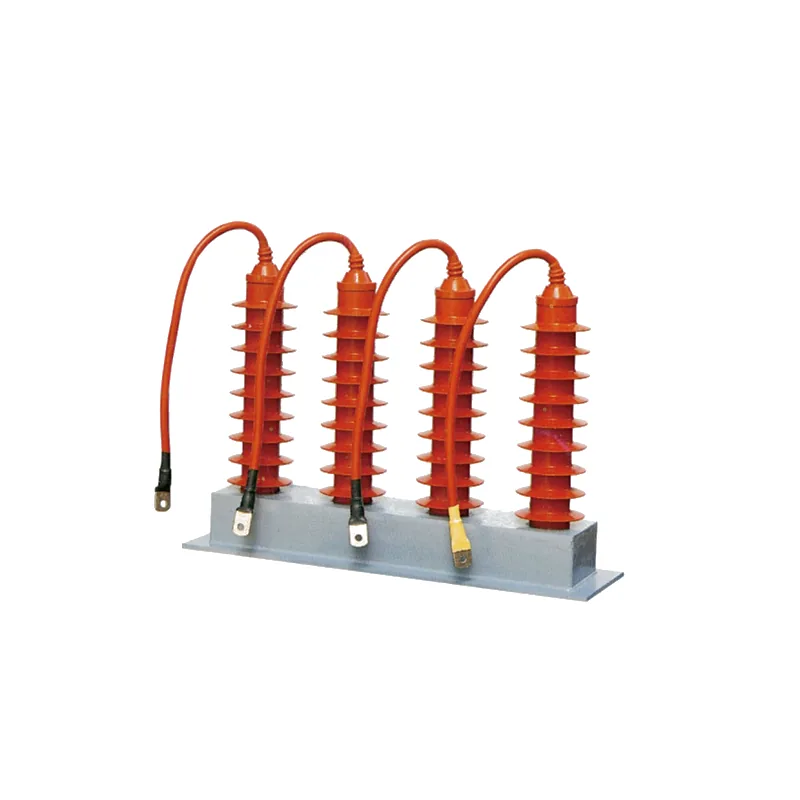

TBP-200 لـ 35 kV والاستخدام في الخزائنواقي الجهد الزائد TBP-100W1/280W2/200 يغطي ثلاثة مواصفات، 100W1 و280W2 و200، وهو مناسب لمواقع 10 kV الخارجية وخزائن 35 kV وما شابه ذلك.

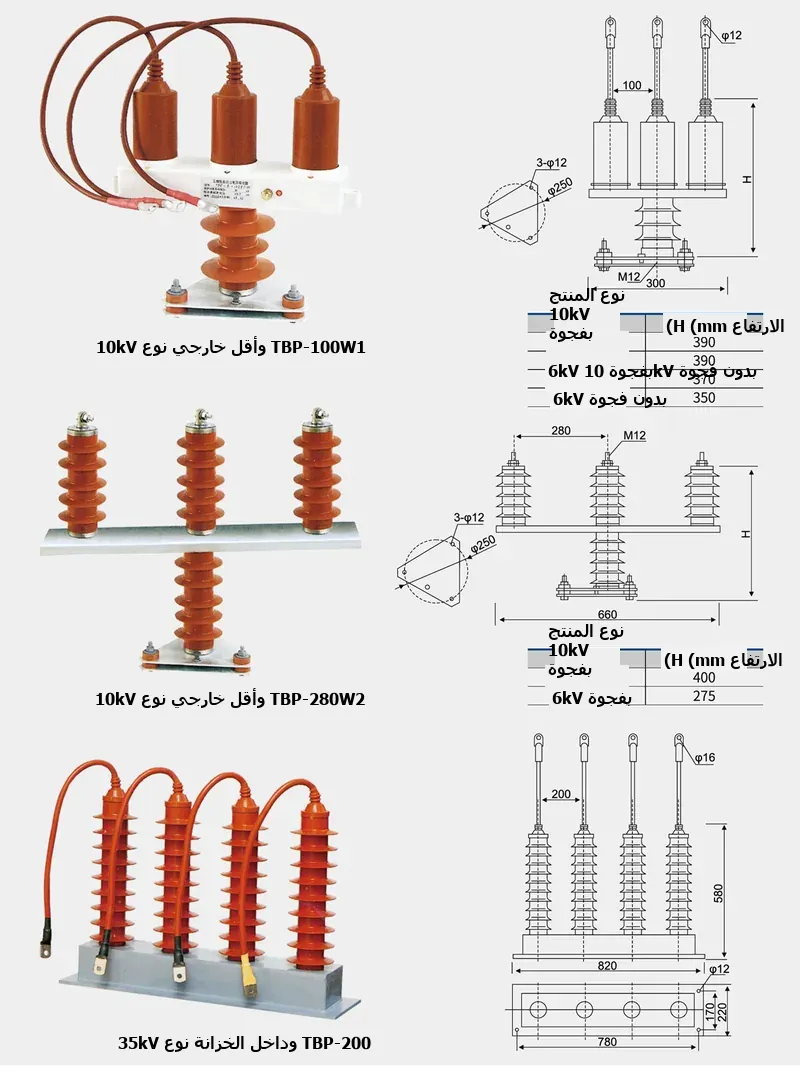

رسم الأبعاد العام (TBP-100W1/280W2/200):توفر الأشكال وجداول المعاملات أعلاه الأبعاد الكاملة وبيانات التركيب لواقي الجهد الزائد TBP-100W1/280W2/200.
