Обзор продукта
Блочное распределительное устройство переменного тока с металлической оболочкой кольцевого типа XGN15-12 (далее — RMU) представляет собой новое высоковольтное электротехническое изделие, разработанное нами после внедрения передовой зарубежной технологии и в соответствии с требованиями реконструкции сельских и городских сетей в Китае. Все технические показатели полностью соответствуют IEC62271-200:2003 и GB3906.
Главный выключатель, приводной механизм и компоненты RMU используют оригинальные детали ABB или распределительное устройство SFL-12/24, произведённое отечественной сборкой из импортных деталей; также могут быть установлены оригинальные элегазовые выключатели ABB типа HAD/US или вакуумные выключатели VD4-S по потребностям пользователя. Режимы управления — ручной и моторизованный.
Шкаф клёпаный после обработки на станках с ЧПУ, класс защиты до IP3X, надёжная механическая блокировка и функции защиты от ошибочных действий. Изделие отличается малым объёмом, лёгким весом, элегантным внешним видом, простотой эксплуатации, длительным сроком службы, высокими параметрами, отсутствием загрязнения и низкими затратами на обслуживание.
Блочное распределительное устройство переменного тока с металлической оболочкой кольцевого типа XGN15-12 предназначено для сетей 50 Гц, 12 кВ для приёма и распределения электрической энергии. Главный выключатель в шкафу — элегазовый выключатель.

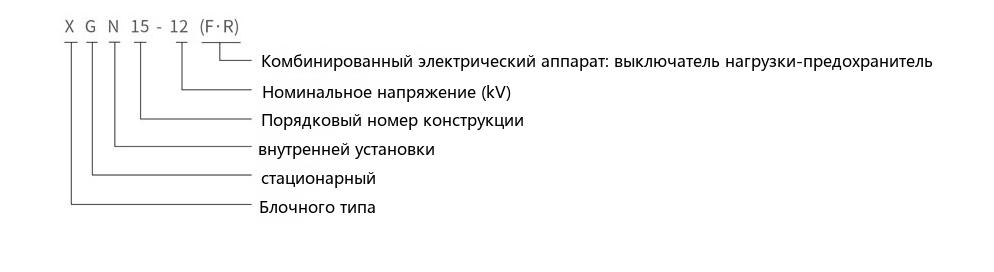

Обозначение типа
Основные технические параметры вакуумного выключателя
| № | Пункт | Единица | Значение |
|---|---|---|---|
| 1 | Номинальное напряжение | кВ | 12 |
| 2 | Номинальная частота | Гц | 50 |
| 3 | Номинальный ток главной сборной шины / макс. номинальный ток предохранителя | А | 630，125 |
| 4 | Номинальный ток термической стойкости главной цепи и цепи заземления | кА/с | 20，3 |
| 5 | Номинальный ток динамической стойкости главной цепи и цепи заземления | кА | 50 |
| 6 | Номинальный ток включения короткого замыкания главной цепи и цепи заземления | кА | 50 |
| 7 | Число операций отключения полной мощности выключателя нагрузки | операций | 100 |
| 8 | Ток отключения предохранителя | кА | 31,5，40 |
| 9 | Номинальный ток отключения замкнутого контура | А | 630 |
| 10 | Номинальный ток перевода нагрузки | А | 1600 |
| 11 | Механическая износостойкость | операций | 2000 |
| 12 | Выдерживаемое напряжение промышленной частоты 1 мин (пиковое) между фазами, на землю / изолирующий промежуток | кВ | 42，48 |
| 13 | Выдерживаемое напряжение грозового импульса (пиковое) между фазами, на землю / изолирующий промежуток | кВ | 75，85 |
| 14 | Выдерживаемое напряжение промышленной частоты 1 мин вторичной цепи | кВ | 2 |
| 15 | Класс защиты | - | IP3X |
Конструктивные особенности
Конструкция шкафа
- Шкаф RMU склёпан из листа толщиной 2 мм с алюмоцинковым покрытием (или холоднокатаного листа с порошковой окраской); в задней части шкафа предусмотрены два отверстия сброса давления, одно для кабельного отсека и другое для отсека выключателя нагрузки / сборных шин. Эта конструкция может в максимальной степени защитить личную безопасность и надёжность оборудования.

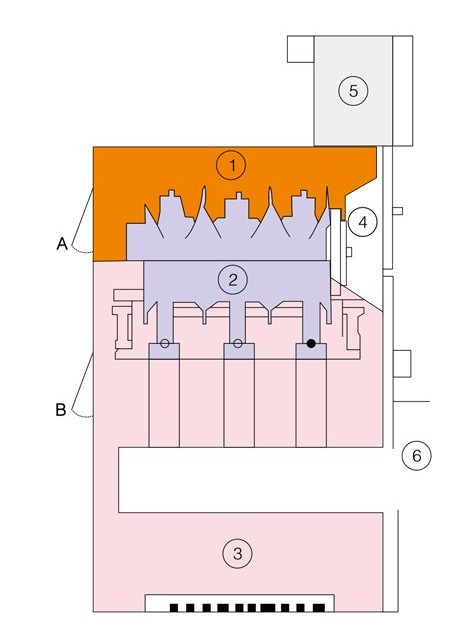

Отсеки
Отсек сборных шин
Отсек сборных шин расположен в верхней части шкафа и соединяет соседние распределительные устройства.
Выключатель нагрузки
Выключатель нагрузки представляет собой независимый блок, заполненный внутри газом SF6.
Кабельный отсек
Около 75% пространства предназначено для подключения кабелей, предохранителей, заземляющего разъединителя и установки ТТ/ТН.
Отсек механизма и блокировки
Отсек содержит приводной механизм и механические блокировки, а также индикацию положения, вспомогательные контакты, катушку отключения, индикатор наличия напряжения и блокировки.
Релейный бокс
Релейный бокс находится в верхней части шкафа и является опциональным. Отсек используется для установки специальных устройств, таких как измерительные приборы, реле и блоки двигателей.
Отсек выключателя
Выключатель (элегазовый или вакуумный) может быть размещён под выключателем нагрузки.
Сброс давления
Верхний сброс давления
Верхний сбрасывает давление газа, образующееся при внутренних дуговых авариях в отсеках сборных шин и выключателя нагрузки.
Нижний сброс давления
Нижний сбрасывает давление газа, образующееся при внутренних дуговых авариях в кабельном отсеке.

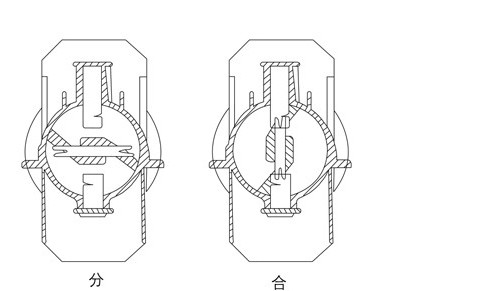

Выключатель нагрузки SFL (оригинал ABB)
Выключатель нагрузки SFL имеет двойные точки разрыва и поворотные подвижные контакты, используя газ SF6 в качестве дугогасящей среды; подвижные и неподвижные контакты размещены в литом эпоксидном корпусе усиленной конструкции. На выходе оперативного вала имеется прозрачная термоформованная пластиковая торцевая крышка, через которую можно наблюдать состояние.
Каждый выключатель навсегда герметизирован после заполнения газом SF6 при 1,4 бар (SFL означает «навсегда герметизированный»); гелиевые детекторы могут проверять утечку газа.
Выключатель может устанавливаться вертикально или горизонтально; в блочных шкафах типичная установка — стальная перегородка между кабельным отсеком и отсеком сборных шин с горизонтальной установкой.
Эта установка герметизирует корпус выключателя внутри заземлённых стальных листов и изолирует сборные шины от кабельных соединителей для удовлетворения строжайших требований безопасности эксплуатации и обслуживания.
При возникновении внутреннего дугового замыкания в задней части корпуса имеется конструктивно ослабленное место, которое разорвётся, выводя дуговые газы из выключателя; затем откидная крышка сброса дуги на крыше шкафа открывается, направляя избыточное давление газа из шкафа. Хорошо продуманный сброс давления позволяет блочному распределительному устройству переменного тока с металлической оболочкой кольцевого типа XGN15-12 защищать операторов и соседнее оборудование даже при внутренних аварийных условиях.
Обработка внутренней дуги
При возникновении внутреннего дугового замыкания в задней части корпуса имеется конструктивно ослабленное место, которое разорвётся, выводя дуговые газы из выключателя; затем откидная крышка сброса дуги на крыше шкафа открывается, направляя избыточное давление газа из шкафа.
Опциональное оборудование
- Вспомогательные контакты 2 НЗ 2 НО + расширение 2 НО 2 НЗ
- — Катушка отключения для SFL с механизмом A.
- Выключатель с механизмом K: SFL12/17.5 IVDP575305RI, SFL24K IVDP575304RI
- Выключатель с механизмом A: SFL12/17.5 IVDP575303RI, SFL24A IVDP575302RI
Вакуумный выключатель VD4-S (оригинал ABB)
Вакуумный выключатель VD4-S разработан специально для блочных распределительных устройств; его отключающая способность достаточна для всех условий, включая нормальные коммутации оборудования или ответвительных сетей и отключение короткого замыкания в особых случаях. Вакуумный выключатель особенно подходит для сетей с частыми операциями в диапазоне рабочего тока. Вакуумный выключатель VD4-S оснащён пружинным приводным механизмом с функцией автоматического повторного включения (O-0,3с-CO-180с-CO), надёжным действием и длительным сроком службы. Весь выключатель включает три вакуумные дугогасительные камеры с цилиндром из смоляной изоляции снаружи, в вертикальной конструкции.
Дуга гасится в результате принудительного смещения дуги спиральными канавками дугогасительных контактов. Поскольку минимальный статический вакуум внутри изоляционного цилиндра выключателя составляет 10-4 - 10-8 бар, достигается очень высокая электрическая прочность, хотя зазор между контактами выключателя относительно невелик. Дуга гаснет в первой точке перехода тока короткого замыкания через ноль.
Благодаря малому контактному зазору, высокой проводимости области плазмы металлических паров при падении напряжения дуги и короткому времени горения дуги энергия дуги чрезвычайно мала, что благоприятно для продления срока службы контактов и всего выключателя.
Стандартное оборудование
- Ручное управление
- Моторизованное управление
- Вспомогательные контакты 2 НО 2 НЗ
- Катушка отключения с контактами положения
- Катушка включения
Опциональное оборудование
- Реле максимального тока S5 или PR512
- Расцепитель минимального напряжения
- Блокировочная катушка
Модели выключателей
- VD41206-20S
- VD41706
- VD42406
Элегазовый выключатель HAD/US (оригинал ABB)
Элегазовый выключатель HAD/US разработан специально для кольцевых распределительных устройств; его отключающая способность достаточна для всех условий, включая нормальные коммутации оборудования или ответвительных сетей и отключение короткого замыкания в особых случаях. Новый HAD имеет новый процесс гашения SF6 и простую конструкцию, требующую лишь небольшой оперативной энергии; такой простой приводной механизм с накоплением энергии отличается длительным механическим ресурсом в эксплуатации. Выключатель с пружинным приводным механизмом может реализовывать автоматическое повторное включение. Особая конструкция дугогасительной части обеспечивает исключительную гарантию продлённого электрического ресурса. Выключатель выполнен по схеме раздельной независимой стоечной конструкции, размещён вертикально. Выключатель использует принцип самодутья дуги, т.е. использование собственной энергии дуги для гашения дуги. При отключении выключателя между подвижным и неподвижным контактами в дугогасительной камере возникает дуга; высокая температура и сильная ионизация вызывают быстрое повышение давления газа SF6 в дугогасительной камере, и по мере нарастания давления и постепенного расхождения дугогасительных контактов газ принудительно выходит через сопло наружу дугогасительной камеры, делая дугу тонкой, охлаждённой и прерванной и предотвращая повторное зажигание. Поэтому подвижные части выключателя требуют очень мало энергии, что дополнительно повышает долгосрочную надёжность эксплуатации.
Технические данные SFL
| Номинальное напряжение | кВ | 12 | 17,5 | 24 |
|---|---|---|---|---|
| Выдерживаемое импульсное напряжение | кВ | 75 | 95 | 125 |
| Выдерживаемое напряжение промышленной частоты 1 мин | кВ | 28 | 38 | 50 |
| Номинальный ток | А | 630 | 630 | 630 |
| Способность включения | кА | 50 | 50 | 40 |
| Термический ток | кА/с | 20,3 | - | - |
| Отключающая способность | А | 1700 | - | - |
| Макс. предохранитель | А | 125 | - | - |
| Расстояние между полюсами | мм | 210 | 210 | 210 |
Технические данные VD4-S
| Номинальное напряжение | кВ | 12 | 17,5 | 24 |
|---|---|---|---|---|
| Выдерживаемое импульсное напряжение | кВ | 75 | 95 | 125 |
| Выдерживаемое напряжение промышленной частоты | кВ | 28 | 38 | 50 |
| Номинальный ток | А | 630 | 630 | 630 |
| Термический ток | кА/с | 20,3 | - | - |
| Расстояние между полюсами | мм | 210 | 210 | 210 |
Этот выключатель имеет много преимуществ:
- Короткая длительность горения дуги; прочность изоляции в дугогасительной камере быстро восстанавливается.
- Безопасен и надёжен даже в самых суровых условиях.
- Способен отключать малые индуктивные и ёмкостные токи.
- Простой приводной механизм, быстрое включение/отключение, длительный механический ресурс.
- Уменьшенный износ контактов и дугогасительной камеры, т.е. продлённый электрический ресурс.
- Много разрешённых операций при очень малом обслуживании.
- Лёгкая, компактная и стабильная конструкция.
Стандартное оборудование
- Моторизованное управление
- Ручное управление
- Вспомогательные контакты (2 НО 2 НЗ)
- Катушка отключения с контактами положения
- Катушка включения
- Контроль давления газа сигнальными контактами
Опциональное оборудование - твёрдотельное реле максимального тока S5
- Реле максимального тока PR511 - PR512
- Расцепитель минимального напряжения
- Блокировочная катушка
- HAD120625
- HAD120520
- HAD170620
- HAD170616

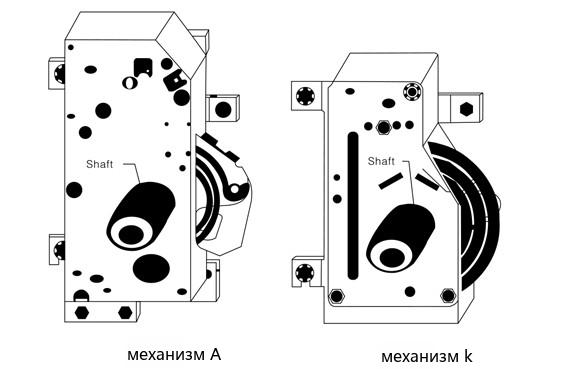

Приводные механизмы типа K и A (оригинал ABB)
Этот механизм используется для управления выключателями нагрузки и выключателями нагрузки с предохранителями.
Механизм типа K
Механизм типа K представляет собой односпиральный механизм для включения/отключения выключателя нагрузки; включение/отключение осуществляется за счёт энергии пружины через мёртвую точку. Для механизма типа K может быть выбран двигатель для достижения моторизованного управления.
Механизм типа A
Механизм типа A представляет собой двухспиральный механизм, одна пружина для включения и другая для отключения. Перед включением выключателя пружиной включения она должна находиться в состоянии накопления энергии; после операции включения пружина отключения автоматически переводится в состояние накопления энергии. Затем расцепление может быть выполнено вручную, катушкой отключения или бойком предохранителя.
Модели механизмов
- Для выключателей нагрузки
- Механизм K 1VDP586042R1
- Для выключателей нагрузки с предохранителями
- Механизм A 1VDP575013R1
Опциональное оборудование
- Моторизованное управление на механизме K
| Рабочее напряжение кВ | Номинальная мощность трансформатора | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 50 | 75 | 100 | 125 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 | 1600 | 2000 | |
| Выбор предохранителя (номинальные значения в амперах) | ||||||||||||||||
| 3 | 25 | 25 | 40 | 40 | 63 | 63 | 63 | 80 | 100 | 100 | 160 | - | - | - | - | - |
| 5 | 16 | 16 | 25 | 25 | 40 | 40 | 63 | 63 | 63 | 80 | 100 | 100 | 160 | - | - | - |
| 6 | 16 | 10 | 25 | 25 | 25 | 40 | 40 | 63 | 63 | 63 | 80 | 100 | 100 | 160 | - | - |
| 10 | 10 | 10 | 16 | 16 | 25 | 25 | 25 | 40 | 40 | 63 | 63 | 63 | 80 | 100 | 100 | - |
| 12 | 10 | 10 | 16 | 16 | 16 | 25 | 25 | 40 | 40 | 63 | 63 | 63 | 80 | 100 | - | - |
| 15 | 10 | 10 | 16 | 16 | 16 | 16 | 25 | 25 | 25 | 40 | 40 | 63 | 63 | 63 | 100 | - |
| 20 | 10 | 10 | 10 | 10 | 16 | 16 | 16 | 25 | 25 | 25 | 40 | 40 | 63 | 63 | -63 | 80 |
| 24 | 10 | 10 | 10 | 10 | 16 | 16 | 16 | 15 | 25 | 25 | 25 | 40 | 40 | 63 | 63 | 63 |
Распределительное устройство SFL-12/24
Основные компоненты распределительного устройства SFL12/24 — импортные оригинальные детали. Распределительное устройство имеет двойные точки разрыва, три положения и поворотные подвижные контакты, используя газ SF6 в качестве дугогасящей среды; подвижные контакты размещены в литом эпоксидном корпусе усиленной конструкции.
Каждый выключатель навсегда герметизирован после заполнения газом SF6 при 0,4 бар; гелиевые детекторы могут проверять утечку газа. Выключатель может устанавливаться вертикально или горизонтально; в RMU типичная установка — стальная пластина между кабельным отсеком и отсеком сборных шин с горизонтальной установкой, которая изолирует сборные шины от кабельных соединителей для удовлетворения строжайших требований безопасности эксплуатации и обслуживания. При возникновении внутреннего дугового замыкания в задней части корпуса имеется конструктивно ослабленное место, которое разорвётся; затем откидная крышка сброса дуги на крыше шкафа открывается и направляет поток избыточного давления из шкафа. Опциональное оборудование — вспомогательные контакты 2 НЗ 2 НО + расширение 2 НО 2 НЗ — катушка отключения для SFL с механизмом A.
| Номинальное напряжение | Единица | 12 | 17,5 | 24 |
|---|---|---|---|---|
| Выдерживаемое импульсное напряжение | кВ | 75 | 95 | 125 |
| Выдерживаемое напряжение промышленной частоты 1 мин | - | 42 | 55 | 65 |
| Номинальный ток | А | 630 | 630 | 630 |
| Способность включения | кА | 50 | 50 | 40 |
| Термический ток | кА/с | 20/3 | - | - |
| Отключающая способность | А | 1700 | - | - |
| Макс. предохранитель | А | 125 | - | - |
| Расстояние между полюсами | мм | 210 | 210 | 210 |
Приводной механизм
Двухфункциональный механизм: тип K - функция выключателя
Независимые операции включения/отключения оперативным рычагом или двигателем.
Вспомогательные контакты: —— выключатель (20+2C)/выключатель (20+3C) и заземляющий разъединитель (10+1C)
Функция заземляющего разъединителя
Независимые операции включения/отключения оперативным рычагом; оперативная энергия обеспечивается сжатой пружиной, которая при освобождении быстро включает или отключает контакты.
Механическая индикация: —— механический индикатор при расплавлении предохранителя в сборке / опция двигателя / AC 220 В/DC 220 В
Двухфункциональный приводной механизм: тип A - функция выключателя
Независимые операции включения/отключения оперативным рычагом или двигателем; оперативная энергия обеспечивается сжатой пружиной, которая при освобождении включает контакты. Независимые операции отключения/включения кнопкой (O) или расцепляющим устройством.
Функция заземляющего разъединителя
Независимые операции включения/отключения оперативным рычагом; оперативная энергия обеспечивается сжатой пружиной, которая при освобождении быстро включает или отключает контакты.
Вспомогательные контакты: —— выключатель (20+2C) и заземляющий разъединитель (10+1C)/выключатель с опцией двигателя (1C) и заземляющий разъединитель /(10+1C) / перегорание предохранителя (1C)/механическая индикация / расцепление / катушка отключения / минимальное напряжение / опция двигателя
Блокировки
Распределительное устройство имеет следующие блокировки:
- Когда выключатель нагрузки находится во включённом положении, операция заземляющего разъединителя заблокирована;
- Когда заземляющий разъединитель находится во включённом положении, операция выключателя нагрузки заблокирована;
- Только когда заземляющий разъединитель включён, передняя дверь RMU может быть открыта; в других случаях передняя дверь заперта.
Эксплуатация
Для распределительного устройства с выключателем нагрузки оперируйте с передней стороны распределительного устройства специальной оперативной рукояткой; на передней стороне приводного механизма имеются два оперативных отверстия, верхнее для заземляющего разъединителя и нижнее для выключателя нагрузки. При операции вращение рукоятки по часовой стрелке включает выключатель, против часовой стрелки отключает его. Также могут быть добавлены моторизованные устройства включения/отключения для дистанционного управления. (Примечание: иногда выключатель нагрузки не имеет заземляющего разъединителя, и оперативное отверстие заземляющего разъединителя используется для разблокировки двери шкафа.)
Для распределительного устройства с комбинированным аппаратом, за исключением того, что выключатель нагрузки отключается кнопкой ручного отключения, остальное соответствует вышеуказанной последовательности операций. Шкаф комбинированного аппарата имеет дополнительный нижний заземляющий разъединитель, связанный с верхним заземляющим разъединителем для одновременного включения и отключения, снимающий остаточный малый ток с нижнего держателя предохранителя при включении, чтобы повысить безопасность при замене предохранителей.

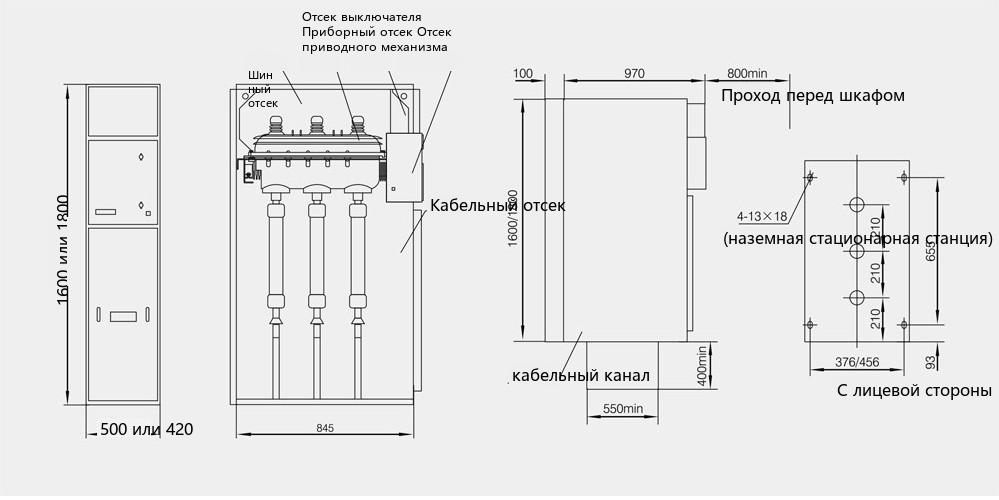

Габаритные размеры
Конструкция блокировки и эксплуатации блочного распределительного устройства переменного тока с металлической оболочкой кольцевого типа XGN15-12 предотвращает ошибочные действия и облегчает ежедневное обслуживание оперативным персоналом.
Технические параметры
| № | Пункт | Единица | Значение |
|---|---|---|---|
| 1 | Ширина шкафа выключателя | мм | 750 |
| 2 | Ширина других шкафов | мм | 375,500 |
| 3 | Высота | мм | 1600,1850 |
| 4 | Глубина | мм | 980,900 |
| 5 | Высота релейного бокса | мм | 450 |
Иллюстрации технических схем

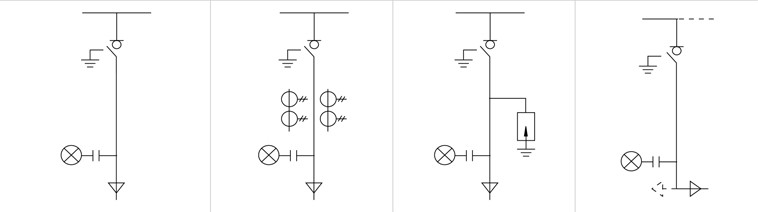

| № схемы | 01 | 01-1 | 01-2 | 01-3 |
|---|---|---|---|---|
| Схема первичной цепи |  |
|||
| Применение | Ввод/отход | Ввод/отход | Ввод/отход | Ввод/отход (справа или слева) |
| Выключатель нагрузки FLN36-12D | 1 | 1 | 1 | 1 |
| Предохранитель | 1 | 1 | 1 | 1 |
| Трансформатор тока LZZJ-12 | - | 1～3 | - | - |
| Высоковольтный индикатор наличия напряжения DXN6-T | 1 | 1 | 1 | 1 |
| Ограничитель перенапряжения HY5WZ или HY5WS | - | - | 3 | - |
| Ш × Г × В (мм) | 420/500x845x1600/1800 | |||

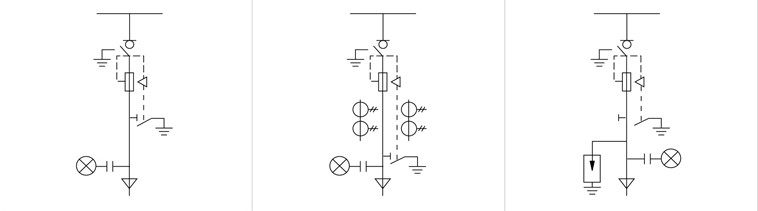

| № схемы | 02 | 02-1 | 02-2 |
|---|---|---|---|
| Схема первичной цепи |  |
||
| Применение | Защита трансформатора | Защита трансформатора | Защита трансформатора |
| Комбинированный аппарат FLN36-12D | 1 | 1 | 1 |
| Предохранитель | S □ LAJ | S □ LAJ | S □ LAJ |
| Трансформатор тока LZZJ-12 | - | 1～3 | - |
| Высоковольтный индикатор наличия напряжения DXN6-T | 1 | 1 | 1 |
| Ограничитель перенапряжения | - | - | HY5WZ |
| Заземляющий разъединитель | 1 | 1 | 1 |
| Ш × Г × В (мм) | 500x845x1600/1800 | 500x845x1600/1800 | 500x845x1600/1800 |
