Обзор продукта
Внутреннее распределительное устройство переменного тока с металлической оболочкой и выкатным элементом KYN28A-12 предназначено для энергосистем с трёхфазным переменным током номинальным напряжением 12 кВ и номинальной частотой 50 Гц, используется для приёма и распределения электрической энергии, а также для управления, защиты и контроля цепи.
Соответствие стандартам:
- GB3906-2006 "3,6-40,5 кВ распределительные устройства и комплектные устройства с металлической оболочкой переменного тока"
- GB11022-89 "Общие технические условия на распределительные устройства высокого напряжения"
- IEC298(1990) "Распределительные устройства и комплектные устройства с металлической оболочкой переменного тока на номинальное напряжение выше 1 кВ и до 50 кВ"
- DL404-97 "Технические условия заказа на внутренние распределительные устройства высокого напряжения переменного тока"

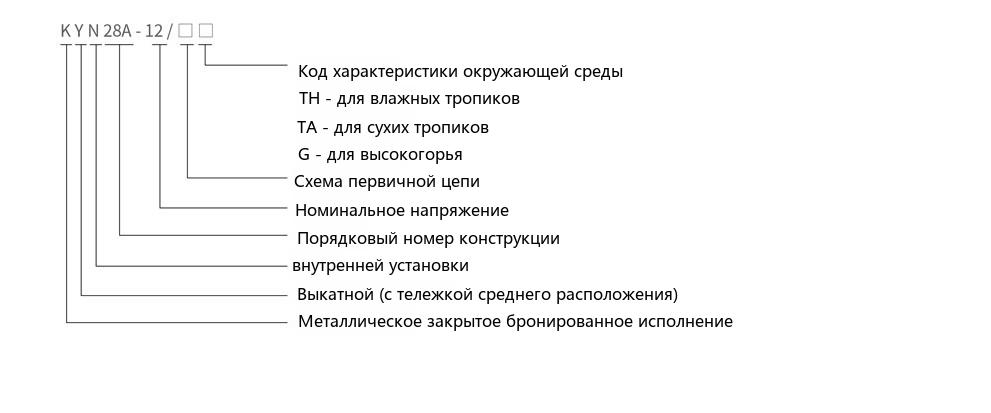

Обозначение типа
Особенности и преимущества

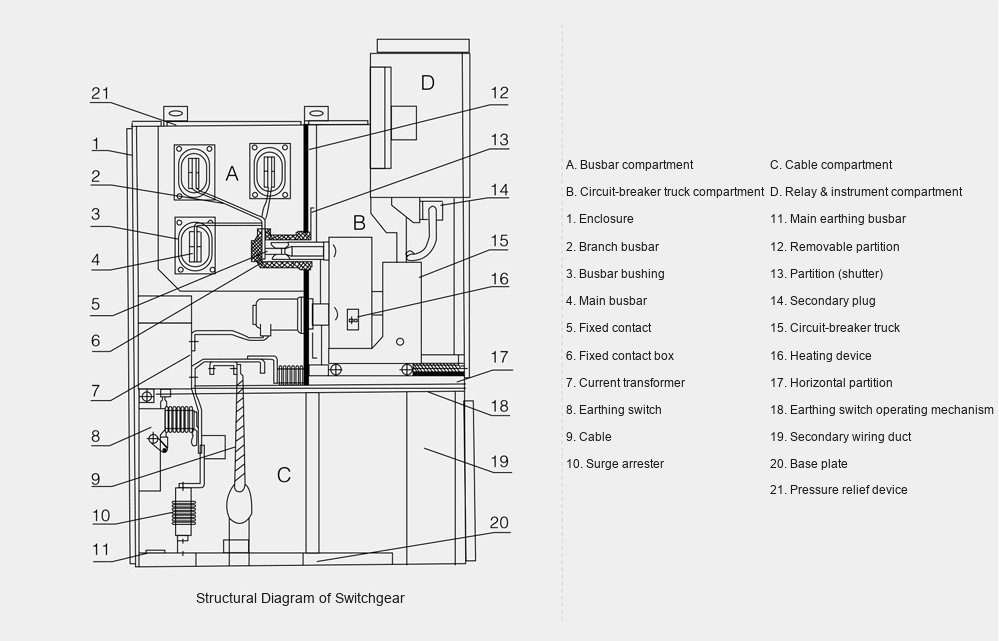

Распределительное устройство спроектировано как распределительное устройство с металлической оболочкой согласно GB3906-91. Оно состоит из двух основных частей: шкафа и выкатного элемента (тележки) (см. рисунок). Шкаф разделён на четыре отдельных отсека; класс защиты оболочки IP4X, между отсеками и при открытой двери отсека выключателя IP2X. С схемами верхнего ввода/вывода, кабельного ввода/вывода и другими после компоновки и комбинации образуется комплектное распределительное устройство. Распределительное устройство может устанавливаться, вводиться в эксплуатацию и обслуживаться с фронтальной стороны, поэтому его можно устанавливать спинка к спинке, в два ряда или у стены, что повышает безопасность и гибкость распределительного устройства и уменьшает занимаемую площадь.
Оболочка и прочее
Основная рама распределительного устройства изготовлена из тонколистовой стали с алюмоцинковым покрытием, обработанной на станках с ЧПУ методом многократной гибки, поэтому весь шкаф не только обладает преимуществами высокой точности и высокой коррозионной и антиоксидантной стойкости, но и более лёгок по общей массе, имеет более высокую механическую прочность и более элегантный внешний вид по сравнению с другим аналогичным оборудованием. Шкаф имеет сборную конструкцию, соединяемую заклёпочными гайками и высокопрочными болтами, что обеспечивает короткий цикл обработки, высокую универсальность деталей, малую занимаемую площадь и простую организацию производства.
Тележка
Рама тележки изготовлена из тонколистовой стали, обработанной на станках с ЧПУ, а затем собрана. Тележка изолирована в координации со шкафом, механическая блокировка безопасна, надёжна и гибка. По назначению тележки делятся на тележки выключателя, тележки трансформатора напряжения, тележки учёта, тележки разъединителя и т.д. Все виды тележек различаются модульным, блочным образом, и тележки одного типоразмера могут быть на **** свободно взаимозаменяемы.
Тележка имеет в шкафу отключённое, испытательное и рабочее положения, каждое с фиксирующим устройством для обеспечения надёжной блокировки; операции должны выполняться в соответствии с процедурой блокировки от ошибочных действий. Все тележки вдвигаются и выдвигаются с помощью гайки и винтового привода, с лёгкой и гибкой работой, подходящей для дежурного персонала. Когда тележку необходимо извлечь из шкафа, специальная тележка для перемещения легко выдвигает её для осмотра и обслуживания; а благодаря выкатной конструкции вся тележка мала по объёму, что делает осмотр и обслуживание чрезвычайно удобными.
Отсеки
Основные электрические компоненты распределительного устройства имеют каждый независимый отсек: отсек тележки выключателя, отсек сборных шин, кабельный отсек и отсек релейной аппаратуры. Класс защиты между отсеками достигает IP2X; кроме релейного отсека, остальные три отсека имеют каждый канал сброса давления. Благодаря выкатной конструкции пространство кабельного отсека значительно увеличено, поэтому оборудование может подключать несколько кабелей.
a. Отсек выключателя
По обеим сторонам установлены направляющие для скольжения тележки 15 в шкафу из отключённого и испытательного положений в рабочее. Заслонка 13 ( flaps) коробки неподвижных контактов 6 установлена на задней стенке отсека тележки. Когда тележка перемещается из отключённого/испытательного положений в рабочее, заслонки на верхней и нижней коробках неподвижных контактов связаны с тележкой и автоматически открываются; при обратном перемещении заслонки автоматически закрываются, пока тележка не отойдёт в положение, полностью закрывающее коробки неподвижных контактов, образуя эффективную изоляцию. Поскольку верхняя и нижняя заслонки могут управляться отдельно, при обслуживании заслонку на стороне под напряжением можно заблокировать, гарантируя, что обслуживающий персонал не коснётся токоведущих частей. При закрытой двери отсека выключателя тележкой всё ещё можно управлять; через смотровое окно средней двери можно наблюдать положение включения/отключения тележки в отсеке и состояние накопления энергии.
b. Отсек сборных шин
Главная сборная шина 4 соединена панель за панелью с взаимным проникновением и закреплена через ответвительные шины 2 и коробки неподвижных контактов. Главная сборная шина и соединительная шина представляют собой медные шины прямоугольного сечения, удвоенные для больших токовых нагрузок. Ответвительные шины приболчены к коробке неподвижных контактов 6 и главной сборной шине без других опор. При особых потребностях шины могут быть покрыты термоусадочными трубками, изолированными соединительными болтами и концеколпачками, а шины соседних шкафов фиксируются проходными изоляторами 3. Воздушный буфер, сохраняемый между соединительными шинами, может предотвратить расплавление при внутренних дуговых замыканиях, а проходные изоляторы могут эффективно ограничить аварию этим шкафом и предотвратить её распространение на другие шкафы.
c. Кабельный отсек
Благодаря выкатной конструкции кабельный отсек просторен. Трансформатор тока 7 и заземляющий разъединитель 8 установлены на задней стенке отсека, а ограничитель перенапряжения 10 — в задней нижней части. После открытия нижней двери монтажники могут войти в шкаф снизу для установки и обслуживания. Соединительные проводники кабелей в кабельном отсеке могут вмещать 1~3 одножильных кабеля на фазу, а при необходимости 6 на фазу; дно шкафа для подключения кабелей оснащено съёмными неметаллическими пластинами со щелями или немагнитными металлическими пластинами, обеспечивая удобство монтажа.
d. Отсек релейной аппаратуры
В отсеке релейной аппаратуры можно устанавливать элементы релейной защиты, измерительные приборы, индикаторы контроля наличия напряжения и специальное вторичное оборудование. Контрольные провода прокладываются в кабельных каналах с достаточным пространством и металлическими крышками, изолируя вторичные провода от высоковольтного помещения. Левый канал зарезервирован для ввода и вывода малогабаритных контрольных шин; контрольные провода внутри самого распределительного устройства прокладываются справа; на крышевой плите отсека релейной аппаратуры зарезервированы проходные отверстия для малогабаритных шин для удобства монтажа. При подключении проводов крышку отсека приборов можно откинуть для удобства установки малогабаритных шин. Четыре независимых отсека изолированы друг от друга, ограничивая зону влияния аварии внутреннего распределительного устройства переменного тока с металлической оболочкой и выкатным элементом KYN28A-12 одним отсеком.
Устройства блокировки от ошибочных действий
Распределительное устройство имеет надёжные блокировочные устройства, полностью удовлетворяющие требованиям «пяти предотвращений».
a. Дверь отсека приборов оснащена кнопкой подсказки или переключателем типа KK для предотвращения ошибочного включения/отключения выключателя
b. Только когда тележка выключателя находится в испытательном или рабочем положении, выключатель может быть включён/отключён; кроме того, после включения выключателя тележка не может быть перемещена, что предотвращает ошибочное вдвигание/выдвигание выключателя под нагрузкой
c. Только когда заземляющий разъединитель отключён, тележка выключателя может быть перемещена из отключённого/испытательного положений в рабочее; только когда тележка выключателя находится в испытательном/отключённом положениях, заземляющий разъединитель может быть включён (заземляющий разъединитель может иметь устройство индикации напряжения), что предотвращает ошибочное включение заземляющего разъединителя под напряжением и предотвращает включение выключателя при включённом заземляющем разъединителе.
d. Когда заземляющий разъединитель отключён, нижняя дверь и задняя дверь не могут быть открыты, что предотвращает ошибочный вход в отсеки под напряжением.
e. Когда тележка выключателя действительно находится в испытательном или рабочем положении без напряжения управления, возможно только ручное отключение, но не включение.
f. Когда тележка выключателя находится в рабочем положении, вторичный разъём заблокирован и не может быть извлечён.
g. На каждом шкафу могут быть установлены электрические блокировки.
На приводном механизме заземляющего разъединителя также может быть добавлен электромагнитный замок для повышения надёжности, заказываемый по потребностям пользователя.
Устройства сброса давления
Устройства сброса давления расположены над отсеком тележки выключателя, отсеком сборных шин и кабельным отсеком. При возникновении внутренней дуги короткого замыкания в выключателе или сборных шинах давление внутри распределительного устройства повышается вместе с дугой; специальное уплотнительное кольцо на двери герметизирует фронт, а металлическая пластина сброса давления на крыше автоматически открывается для сброса давления и выпуска газа, обеспечивая безопасность операторов и распределительного устройства.
Позиционная блокировка между вторичным разъёмом и тележкой
Соединение между вторичными проводами распределительного устройства и вторичными проводами тележки выключателя осуществляется через ручной вторичный авиационный разъём. Подвижные контакты вторичного разъёма соединены с тележкой выключателя через нейлоновую гофрированную телескопическую трубку, а вторичное неподвижное контактное гнездо установлено в верхней правой части отсека тележки. Только когда тележка выключателя находится в испытательном или отключённом положении, вторичный разъём может быть вставлен или извлечён; в рабочем положении вторичный разъём заблокирован механической блокировкой и не может быть извлечён.
Устройство индикации наличия напряжения
Распределительное устройство может быть оснащено опциональным устройством индикации наличия напряжения для контроля первичной цепи. Оно состоит из высоковольтного датчика и блока индикации. При требовании пользователя оно может не только указывать наличие напряжения в высоковольтной цепи, но и работать с электромагнитными замками для принудительной блокировки рукоятки заземляющего разъединителя и сетчатой двери, предотвращая включение заземляющего разъединителя под напряжением и ошибочный вход в отсеки под напряжением, тем самым повышая противоаварийные характеристики изделия.
Предотвращение конденсации и коррозии
Для предотвращения опасностей конденсации во влажном климате или климате с большими перепадами температур в отсеке выключателя и кабельном отсеке соответственно установлены нагреватели, чтобы использоваться в таких условиях и предотвращать коррозию.
Заземляющее устройство
В кабельном отсеке предусмотрена отдельная заземляющая медная шина 5×40 мм, проходящая через соседние распределительные устройства с хорошим контактом со шкафом. Эта заземляющая шина обслуживает компоненты, требующие прямого заземления. Между тем, поскольку весь шкаф соединён листами с алюмоцинковым покрытием, весь шкаф остаётся в хорошо заземлённом состоянии, обеспечивая безопасность оперативного персонала, касающегося шкафа. Система заземления внутреннего распределительного устройства переменного тока с металлической оболочкой и выкатным элементом KYN28A-12 работает непрерывно, обеспечивая надёжную защиту заземления для оборудования и оперативного персонала.
Основные технические параметры вакуумного выключателя
| Пункт | Единица | Значение |
|---|---|---|
| Номинальное напряжение | кВ | 3,6、7,2、12 |
| Номинальная частота | Гц | 50 |
| Номинальный ток выключателя | А | 630、1250、1600、2000、2500、3150 |
| Номинальный ток распределительного устройства | А | 630、1250、1600、2000、2500、3150 |
| Номинальный ток термической стойкости (4 с) | кА | 16,20,25,31,5,40,50 |
| Номинальный ток динамической стойкости (пиковый) | кА | 40,50,63,80,100,125 |
| Номинальный ток отключения короткого замыкания | кА | 16,20,25,31,5,40,50 |
| Номинальный ток включения короткого замыкания (пиковый) | кА | 40,50,63,80,100,125 |
| Номинальный уровень изоляции Выдерживаемое напряжение промышленной частоты 1 мин |
кВ | 24、32、42 |
Номинальный уровень изоляции Выдерживаемое напряжение грозового импульса |
кВ | 40、60、75 |
| Класс защиты | Оболочка IP4X; IP2X между отсеками и при открытой двери отсека выключателя | |
Нормальные условия эксплуатации
- Температура окружающего воздуха: максимальная +40℃, минимальная -15℃.
- Относительная влажность: среднесуточная ≤95%; среднесуточное давление водяного пара не более 2,2 кПа; среднемесячная ≤90%; среднемесячное давление водяного пара не более 1,8 кПа.
- Высота над уровнем моря: ниже 1000 м.
- Сейсмичность: не более 8 баллов.
- Окружающий воздух не должен быть заметно загрязнён коррозионными или горючими газами, водяным паром и т.д.
- Места без сильной вибрации.
- При использовании за пределами нормальных условий, указанных в GB3906, необходимо согласовать с нашей компанией.
Внутреннее распределительное устройство переменного тока с металлической оболочкой и выкатным элементом KYN28A-12 может стабильно работать длительное время в вышеуказанных нормальных условиях; при особых условиях проконсультируйтесь с производителем.

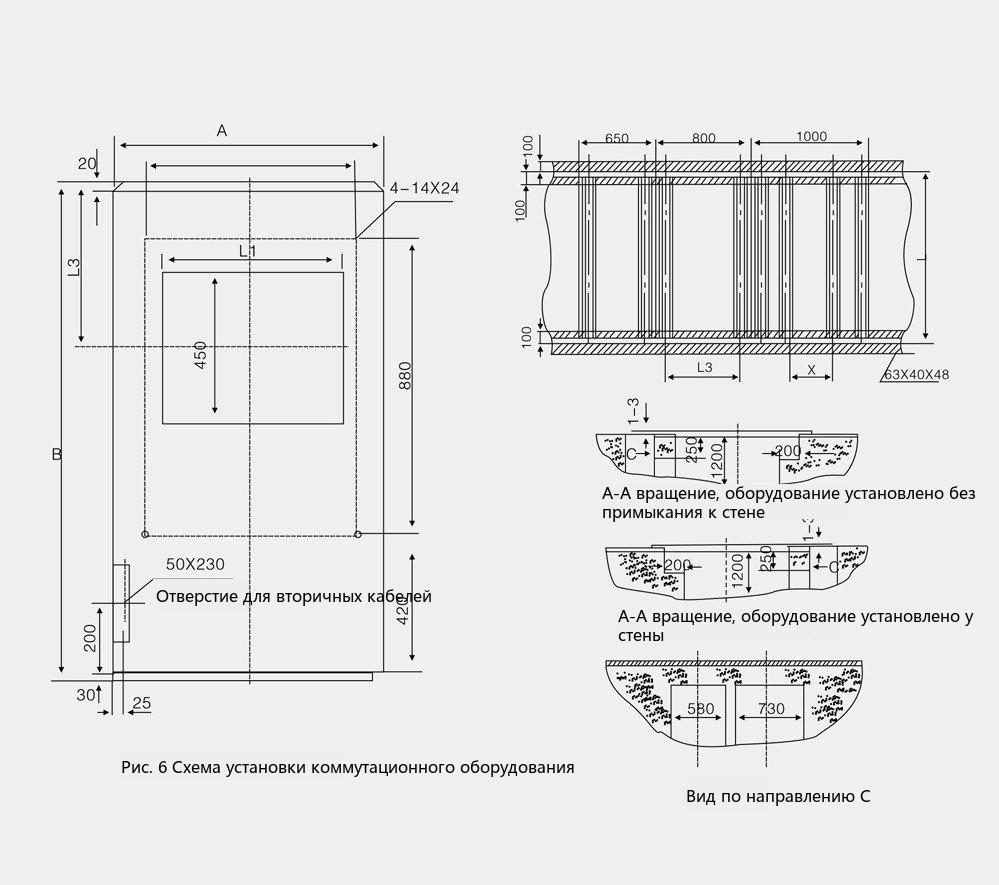

Монтажные размеры
| Ширина шкафа A | Глубина шкафа B | L1 | L2 | L3 | L4 |
|---|---|---|---|---|---|
| 800 | 1500 кабельный | 530 | 630 | 150 | 490 |
| 800 | 1660 верхний | 530 | 630 | 310 | 650 |
| 800 | 1500 кабельный | 730 | 830 | 150 | 490 |
| 1000 | 1660 верхний | 730 | 830 | 310 | 650 |

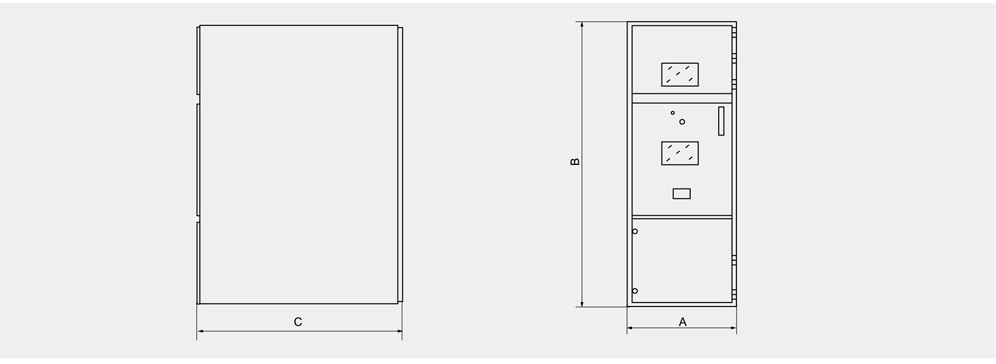

Габаритные размеры
Высота: 2300
Ширина:
- Номинальный ток 1250 А и ниже: 800
- Номинальный ток 1600 А и выше: 1000
Глубина:
- Кабельный ввод/вывод: 1500
- Верхний ввод/вывод: 1660

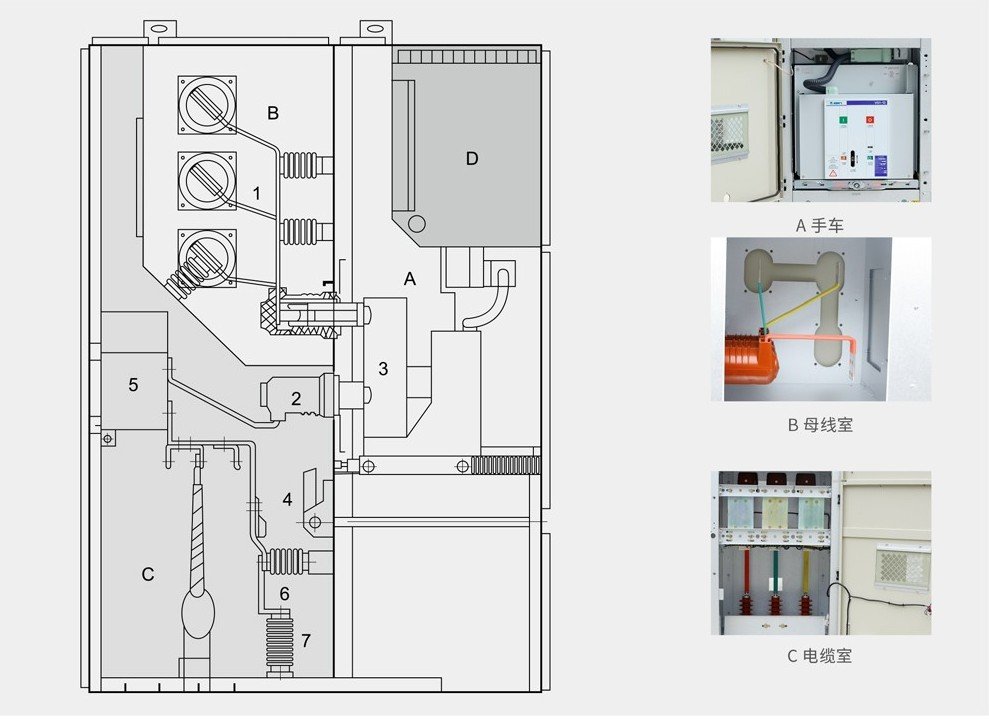

Схема габаритных размеров распределительного устройства
A Тележка
Рама тележки изготовлена из тонколистовой стали, обработанной на станках с ЧПУ, а затем клёпана и сварена. По назначению тележки делятся на тележки выключателя, тележки трансформатора напряжения, тележки разъединителя, тележки учёта и т.д.; тележки одного типоразмера легко взаимозаменяемы. Тележка имеет в шкафу разъединённое, испытательное и рабочее положения, каждое с фиксирующим устройством, обеспечивающим невозможность произвольного перемещения тележки в этих положениях, и при перемещении тележки блокировка должна быть снята.
B Отсек сборных шин
Сборная шина проходит от одного шкафа распределительного устройства к другому, фиксируется ответвительными шинами и коробками неподвижных контактов. Плоские ответвительные шины приболчены к коробкам неподвижных контактов и главной сборной шине, не требуя других зажимов или изоляторов. При особых потребностях пользователей и проектов соединительные болты на шинах могут быть герметизированы изоляцией и концеколпачками. Когда сборная шина проходит через перегородку распределительного устройства, она фиксируется проходными изоляторами шин. В случае внутренних дуговых замыканий авария может быть ограничена от распространения на соседние шкафы, и механическая прочность шины гарантирована.
C Кабельный отсек
В кабельном отсеке можно устанавливать трансформаторы тока, заземляющие разъединители, ограничители перенапряжения и кабели, с съёмными алюминиевыми пластинами со щелями внизу для обеспечения удобства монтажа на месте.

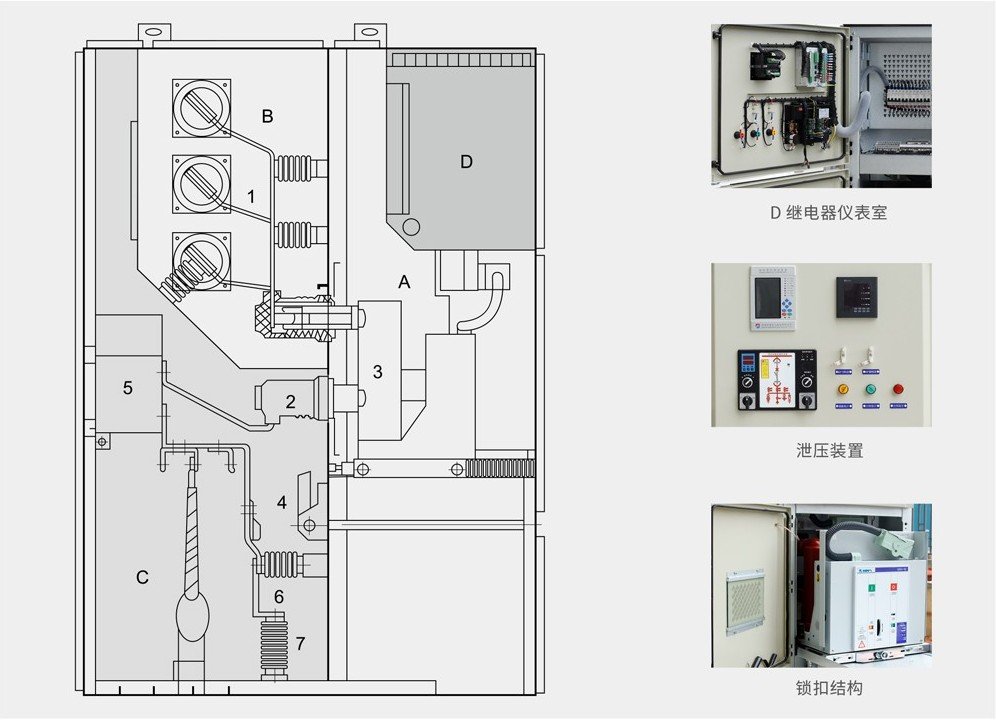

Схема габаритных размеров распределительного устройства
D Отсек релейной аппаратуры
Отсек релейной аппаратуры предназначен для установки различных реле, измерительных приборов, сигнальных индикаторов, оперативных переключателей и других компонентов. Кроме того, по требованию пользователя на крыше отсека приборов может быть добавлено помещение для малогабаритных шин, в котором можно проложить шестнадцать цепей контрольных малогабаритных шин.
Устройства сброса давления
Устройства сброса давления расположены над отсеком тележки, отсеком сборных шин и кабельным отсеком. При возникновении внутренней дуги короткого замыкания в выключателе, главной сборной шине или кабельном отсеке давление внутри распределительного устройства повышается вместе с дугой; после достижения определённого давления металлическая пластина сброса давления на верхнем устройстве автоматически открывается для сброса давления и выпуска газа, обеспечивая безопасность операторов и распределительного устройства.
Конструкция защёлки
Соединение между средней дверью и шкафом использует конструкцию защёлки с подъёмным механизмом, что делает среднюю дверь легче открываемой; при закрытии прочность соединения со шкафом выше, повышая способность выдерживать внутренние дуговые замыкания.
