Обзор продукта

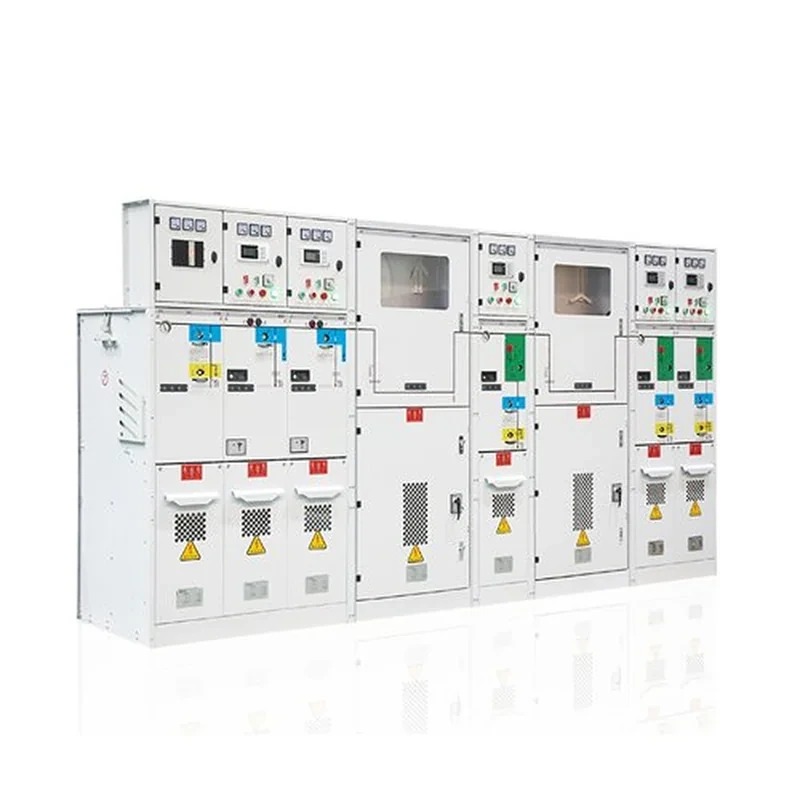

Воздушно-изолированное компактное распределительное устройство HXGN□-12 — это распределительное устройство, разработанное нашей компанией на основе технической интерпретации требований энергопотребителей к надёжности, безопасности и компактности электрооборудования. Оно отличается воздушной изоляцией, компактностью, полными правами интеллектуальной собственности и полными типовыми испытаниями. Оно подходит для систем распределения электроэнергии 10 кВ/7,2 кВ общественных зданий, коммерческих жилых зданий и промышленно-производственных предприятий, а также для комплектных механизмов, приводимых в движение высоковольтными двигателями с высокими требованиями к компактности.
Особенности продукта
Компактность / гибкость
Режим воздушной изоляции соответствует нормам по зазорам и частичным разрядам технических условий электроэнергетической отрасли.
Компактные габариты шкафа, соответствующие стандартным габаритам шкафов:
480*1000*1800 мм (Ш×Г×В); комплектная система распределения особенно компактна, экономя пространство дорогой городской застройки.
Гибкие формы сборных шин и способы расширения облегчают соединение с другими типами шкафов.
Интеграция / твердое литьё
Интегрированная конструкция комбинации выключателя: комбинированный аппарат объединяет разъединитель, вакуумный выключатель, заземляющий разъединитель и датчик наличия напряжения в одном корпусе, с модульной конструкцией, простой и надёжной блокировкой и удобным обслуживанием.
Визуализация / высокая эффективность
Визуализированная конструкция разрыва разъединителя, быстрая поставка и общая модульная конструкция делают сборку на заводах комплектного электрооборудования удобной и быстрой. Интегрированная структура реализует все требования блокировки в рамках одного механизма, снижая риск отказа блокировки, вызванного проблемами технологического процесса заводской сборки.
Стабильность / долговечность
Пружинные / магнитно-постоянные механизмы на выбор, длительный механический ресурс, твердолитая упаковка вакуумного выключателя с защитой от пыли и высокими изоляционными характеристиками. Модульная комбинация схем позволяет воздушно-изолированному компактному распределительному устройству HXGN□-12 охватывать применения вводных, отходящих, кольцевых и F-C цепей.
Условия эксплуатации
- 1、Высота над уровнем моря не более 2000 м;
- 2、Температура окружающей среды +40℃;
- 3、Относительная влажность: среднесуточная не более 95%%，среднемесячная не более 95%%;
- 4、Окружающий воздух не должен быть заметно загрязнён коррозионными или горючими газами, водяным паром и т.д.;
- 5、Отсутствие частой сильной вибрации;
При отличающихся условиях эксплуатации или иных требованиях проконсультируйтесь с производителем。
Основные технические параметры
| Номинальное напряжение: | 12 кВ |
| Выдерживаемое напряжение промышленной частоты 1 мин: | 42 кВ |
| Выдерживаемое напряжение грозового импульса: | 75/85 кВ |
| Номинальный ток: | 630 — 1250 А (фидер) |
| Номинальная частота: | 50/60 Гц |
| Номинальный ток отключения короткого замыкания: | 25 кА/31,5 кА |
| Номинальный ток термической стойкости: | 25 кА/31,5 кА |
| Номинальный ток динамической стойкости: | 50 кА/63 кА |
| Число номинальных операций отключения короткого замыкания: | 30 операций |
| Механическая износостойкость: | 10000 операций (вакуумный выключатель) |
| Выдерживаемое напряжение промышленной частоты вспомогательной цепи: | 2000 В |
| 630—1250 А (ввод) | |
| 3000 операций (разъединитель/заземляющий разъединитель)/100000 операций (вакуумный выключатель) | |
Шкаф вакуумного выключателя отходящей линии и заземляющего разъединителя: HXGN-12/04
Стандартная комплектация
- Интегрированный высоковольтный вакуумный выключатель HXGN-12 (1250 А/31,5 кА или 630 А/25 кА)
- Разъединитель
- Приводной механизм (с блокировкой «пять предотвращений»)
- Кабельный зажим
- Смотровое окно
- Трансформатор тока (3 шт.)
- Микропроцессорное устройство защиты
Опциональная комплектация и особенности
- Осветительное устройство
- Устройство контроля температуры и влажности
- Индикатор наличия напряжения
- Ограничитель перенапряжения
- Вспомогательные элементы
- Габаритные размеры (Ш×Г×В): 480 мм × 1000 мм × 1800 мм

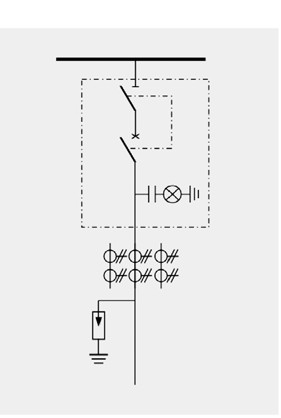

Шкаф вакуумного выключателя отходящей линии: HXGN-12/05
Стандартная комплектация
- Интегрированный высоковольтный вакуумный выключатель HXGN-12 (1250 А/31,5 кА или 630 А/25 кА)
- Разъединитель
- Приводной механизм (с блокировкой «пять предотвращений»)
- Кабельный зажим
- Смотровое окно
- Трансформатор тока (2 шт.)
- Микропроцессорное устройство защиты
Опциональная комплектация и особенности
- Осветительное устройство
- Устройство контроля температуры и влажности
- Индикатор наличия напряжения
- Ограничитель перенапряжения
- Вспомогательные элементы
- Габаритные размеры (Ш×Г×В): 480 мм × 1000 мм × 1800 мм
Шкаф вакуумного выключателя отходящей линии: HXGN-12/06
Стандартная комплектация
- Интегрированный высоковольтный вакуумный выключатель HXGN-12 (1250 А/31,5 кА или 630 А/25 кА)
- Разъединитель
- Приводной механизм (с блокировкой «пять предотвращений»)
- Кабельный зажим
- Смотровое окно
- Трансформатор тока (2 шт.)
- Микропроцессорное устройство защиты
Опциональная комплектация и особенности
- Осветительное устройство
- Устройство контроля температуры и влажности
- Индикатор наличия напряжения
- Ограничитель перенапряжения
- Вспомогательные элементы. Габаритные размеры (Ш×Г×В): 480 мм × 1000 мм × 1800 мм

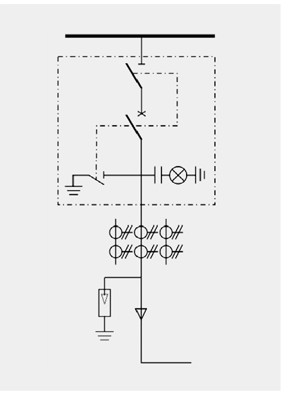

Типовые первичные схемы

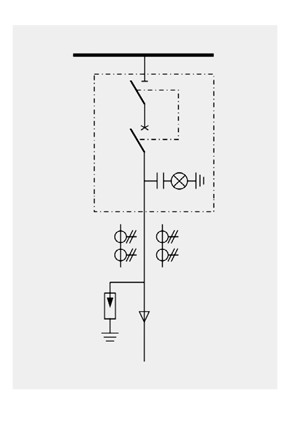

На рисунке ниже показана типовая первичная схема воздушно-изолированного компактного распределительного устройства HXGN□-12.

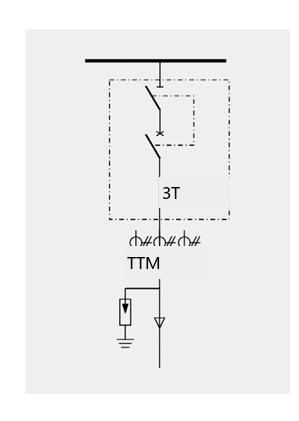

Шкаф вакуумного выключателя вводной линии: HXGN-12/01
| Стандартная комплектация | Опциональная комплектация и особенности |
|---|---|
|
|

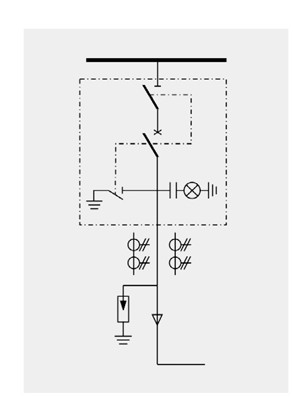

Шкаф вакуумного выключателя отходящей линии: HXGN-12/02
| Стандартная комплектация | Опциональная комплектация и особенности |
|---|---|
|
|

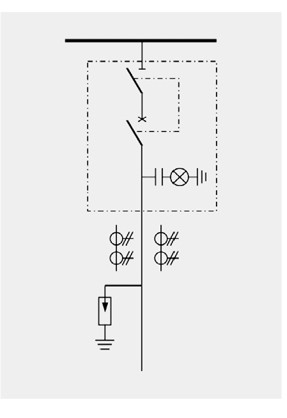

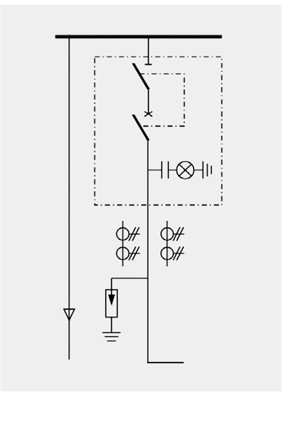

Шкаф вакуумного выключателя отходящей линии и заземляющего разъединителя: HXGN-12/03
| Стандартная комплектация | Опциональная комплектация и особенности |
|---|---|
|
|

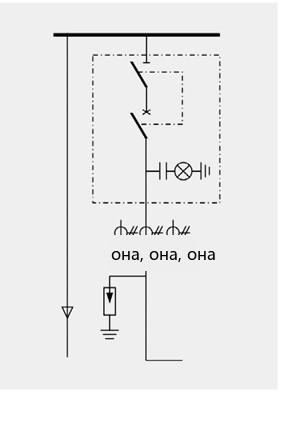

Шкаф вакуумного выключателя отходящей линии и заземляющего разъединителя: HXGN-12/07
Стандартная комплектация
- Интегрированный высоковольтный вакуумный выключатель HXGN-12 (1250 А/31,5 кА или 630 А/25 кА)
- Разъединитель
- Приводной механизм (с блокировкой «пять предотвращений»)
- Кабельный зажим
- Смотровое окно
- Трансформатор тока (2 шт.)
- Микропроцессорное устройство защиты
Опциональная комплектация и особенности
- Осветительное устройство
- Устройство контроля температуры и влажности
- Индикатор наличия напряжения
- Ограничитель перенапряжения
- Вспомогательные элементы
- Габаритные размеры:(Ш×Г×В)(480+400)520 мм×1000 мм×1800 мм

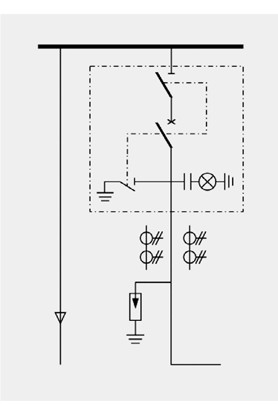

Шкаф вакуумного выключателя отходящей линии и заземляющего разъединителя: HXGN-12/08
Стандартная комплектация
- Интегрированный высоковольтный вакуумный выключатель HXGN-12 (1250 А/31,5 кА или 630 А/25 кА)
- Разъединитель
- Приводной механизм (с блокировкой «пять предотвращений»)
- Кабельный зажим
- Смотровое окно
- Трансформатор тока (3 шт.)
- Микропроцессорное устройство защиты
Опциональная комплектация и особенности
- Осветительное устройство
- Устройство контроля температуры и влажности
- Индикатор наличия напряжения
- Ограничитель перенапряжения
- Вспомогательные элементы
- Габаритные размеры:(Ш×Г×В)(480+400)520 мм×1000 мм×1800 мм

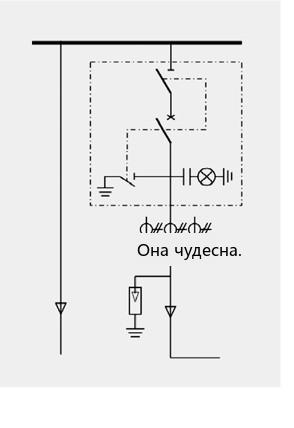

Шкаф вакуумного выключателя отходящей линии: HXGN-12/09
Стандартная комплектация
- Интегрированный высоковольтный вакуумный выключатель HXGN-12 (1250 А/31,5 кА или 630 А/25 кА)
- Разъединитель
- Приводной механизм (с блокировкой «пять предотвращений»)
- Кабельный зажим
- Смотровое окно
- Трансформатор тока (2 шт.)
- Микропроцессорное устройство защиты
Опциональная комплектация и особенности
- Осветительное устройство
- Устройство контроля температуры и влажности
- Индикатор наличия напряжения
- Ограничитель перенапряжения
- Вспомогательные элементы
- Габаритные размеры:(Ш×Г×В)480 мм x1000 мм×1800 мм

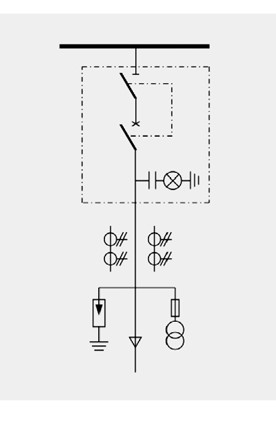

Шкаф вакуумного выключателя отходящей линии: HXGN-12/10
Стандартная комплектация
- ■ Интегрированный высоковольтный вакуумный выключатель HXGN (1250 А/31,5 кА или 630 А/25 кА)
- ■ Разъединитель
- ■ Приводной механизм (с блокировкой «пять предотвращений»)
- ■ Кабельный зажим
- ■ Смотровое окно
- ■ Трансформатор тока (3 шт.)
- ■ Микропроцессорное устройство защиты
Опциональная комплектация и особенности
- □ Осветительное устройство
- □ Устройство контроля температуры и влажности
- □ Индикатор наличия напряжения
- □ Ограничитель перенапряжения
- □ Вспомогательные элементы
- □ Габаритные размеры:(Ш×Г×В) 480 мм ×1000 мм ×1800 мм

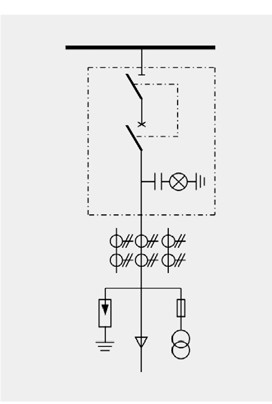

Шкаф вакуумного выключателя отходящей линии и заземляющего разъединителя:HXGN-12/11
Стандартная комплектация
- ■ Интегрированный высоковольтный вакуумный выключатель HXGN-12 (1250 А/31,5 кА или 630 А/25 кА)
- ■ Разъединитель
- ■ Приводной механизм (с блокировкой «пять предотвращений»)
- ■ Кабельный зажим
- ■ Смотровое окно
- ■ Трансформатор тока (2 шт.)
- ■ Трансформатор напряжения (2 или 1 шт.)
- ■ Микропроцессорное устройство защиты
Опциональная комплектация и особенности
- □ Осветительное устройство
- □ Устройство контроля температуры и влажности
- □ Индикатор наличия напряжения
- □ Ограничитель перенапряжения
- □ Вспомогательные элементы
- □ Габаритные размеры:(Ш×Г×В) 720 мм ×1000 мм ×1800 мм

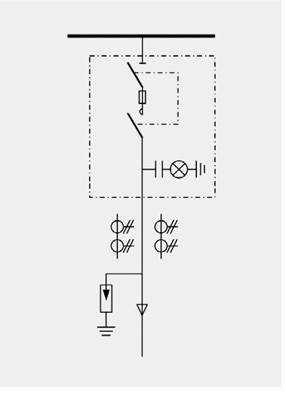

Шкаф вакуумного выключателя отходящей линии и заземляющего разъединителя:HXGN-12/12
Стандартная комплектация
- ■ Интегрированный высоковольтный вакуумный выключатель HXGN-12 (1250 А/31,5 кА или 630 А/25 кА)
- ■ Разъединитель
- ■ Приводной механизм (с блокировкой «пять предотвращений»)
- ■ Кабельный зажим
- ■ Смотровое окно
- ■ Трансформатор тока (2 шт.)
- ■ Трансформатор напряжения (2 или 1 шт.)
- ■ Микропроцессорное устройство защиты
Опциональная комплектация и особенности
- □ Осветительное устройство
- □ Устройство контроля температуры и влажности
- □ Индикатор наличия напряжения
- □ Ограничитель перенапряжения
- □ Вспомогательные элементы
- □ Габаритные размеры:(Ш×Г×В) 720 мм ×1000 мм ×1800 мм

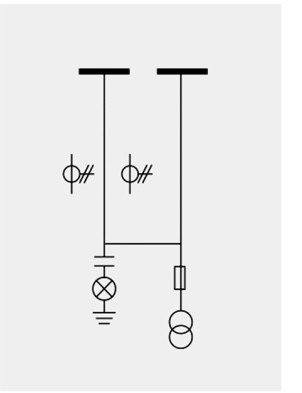

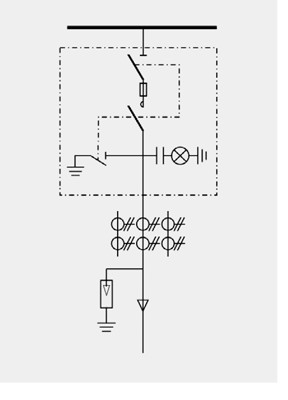

Шкаф вакуумного выключателя отходящей линии F-C: HXGN-12/13
| Стандартная комплектация | Опциональная комплектация и особенности |
|---|---|
| ■ Интегрированный высоковольтный вакуумный выключатель HXGN-12 (1250 А/31,5 кА или 630 А/25 кА) | □Осветительное устройство |
| ■Разъединитель | □Устройство контроля температуры и влажности |
| ■Приводной механизм (с блокировкой «пять предотвращений») | □Индикатор наличия напряжения |
| ■Кабельный зажим | □Ограничитель перенапряжения |
| ■Смотровое окно | □Вспомогательные элементы |
| ■Трансформатор тока (2 шт.) | □Габаритные размеры (Ш×Г×В): 480 мм × 1000 мм × 1800 мм |
| ■Микропроцессорное устройство защиты | - |
Шкаф вакуумного выключателя отходящей линии F-C:HXGN-12/14
| Стандартная комплектация | Опциональная комплектация и особенности |
|---|---|
| ■ Интегрированный высоковольтный вакуумный выключатель HXGN-12 (1250 А/31,5 кА или 630 А/25 кА) | □Осветительное устройство |
| ■Разъединитель | □Устройство контроля температуры и влажности |
| ■Приводной механизм (с блокировкой «пять предотвращений») | □Индикатор наличия напряжения |
| ■Кабельный зажим | □Ограничитель перенапряжения |
| ■Смотровое окно | □Вспомогательные элементы |
| ■Трансформатор тока (2 шт.) | □Габаритные размеры (Ш×Г×В): 480 мм × 1000 мм × 1800 мм |
| ■Микропроцессорное устройство защиты | - |

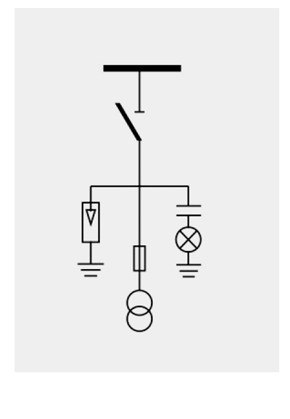

Шкаф вакуумного выключателя отходящей линии и заземляющего разъединителя:HXGN-12/15
| Стандартная комплектация | Опциональная комплектация и особенности |
|---|---|
| ■ Интегрированный высоковольтный вакуумный выключатель HXGN-12 (1250 А/31,5 кА или 630 А/25 кА) | □Осветительное устройство |
| ■Разъединитель | □Устройство контроля температуры и влажности |
| ■Приводной механизм (с блокировкой «пять предотвращений») | □Индикатор наличия напряжения |
| ■Кабельный зажим | □Ограничитель перенапряжения |
| ■Смотровое окно | □Вспомогательные элементы |
| ■Трансформатор тока (2 шт.) | □Габаритные размеры:(Ш×Г×В)720 мм ×1000 мм ×1800 мм |
| ■Трансформатор напряжения (2 или 1 шт.) | - |
| ■Микропроцессорное устройство защиты | - |
Шкаф вакуумного выключателя отходящей линии и заземляющего разъединителя:HXGN-12/16
Стандартная комплектация
- ■ Интегрированный высоковольтный вакуумный выключатель HXGN-12 (1250 А/31,5 кА или 630 А/25 кА)
- ■ Разъединитель
- ■ Приводной механизм (с блокировкой «пять предотвращений»)
- ■ Кабельный зажим
- ■ Смотровое окно
- ■ Трансформатор тока (2 шт.)
- ■ Трансформатор напряжения (2 шт. или 1 шт.)
- ■ Микропроцессорное устройство защиты
Опциональная комплектация и особенности
- □ Осветительное устройство
- □ Устройство контроля температуры и влажности
- □ Индикатор наличия напряжения
- □ Ограничитель перенапряжения
- □ Вспомогательные элементы
- □ Габаритные размеры: (Ш × Г × В) 720 мм ×1000 мм ×1800 мм

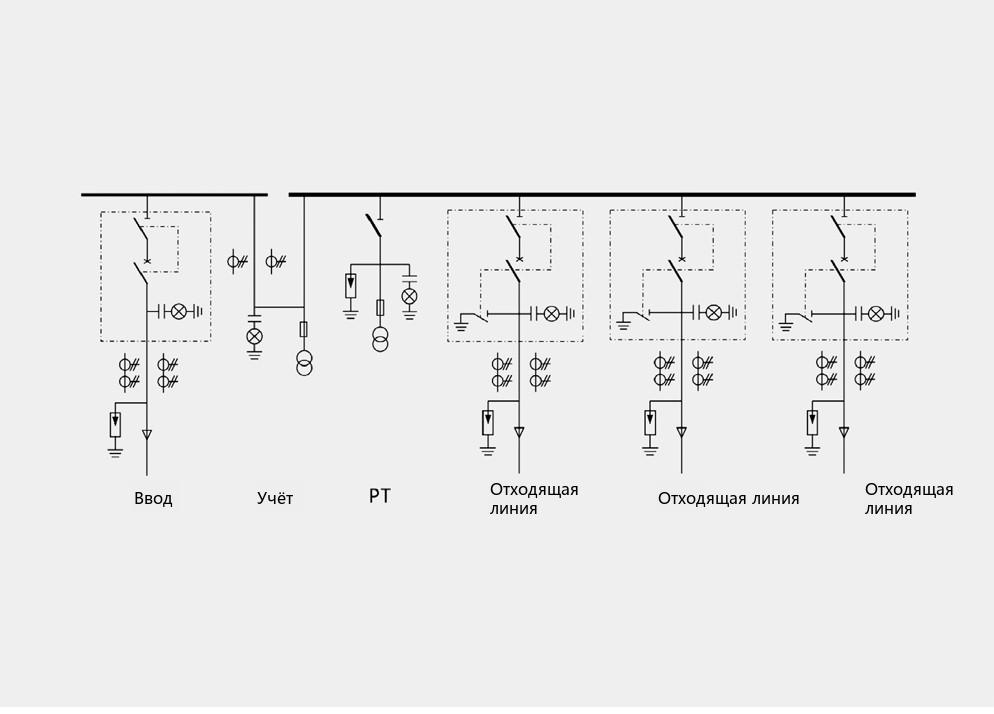

Типовые примеры схем
