Обзор продукта
Блочное фиксированное распределительное устройство переменного тока с металлической оболочкой HXGN17-12 (сокращённо RMU) представляет собой комплектное электротехническое изделие переменного тока высокого напряжения номинальным напряжением 12 кВ и номинальной частотой 50 Гц, в основном используемое в трёхфазных кольцевых сетях переменного тока, тупиковых распределительных сетях и промышленном электрооборудовании для приёма и распределения электрической энергии, а также подходит для установки в комплектных трансформаторных подстанциях.

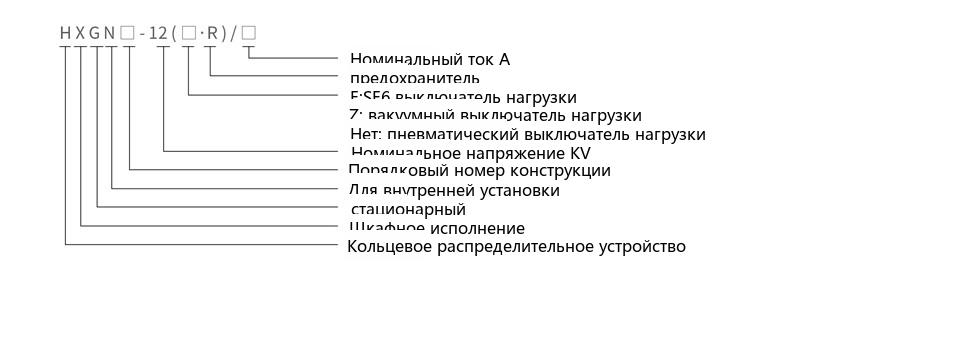

Обозначение типа
Условия эксплуатации
- Температура окружающего воздуха: от -15℃ до +40℃;
- Высота над уровнем моря: 1000 м и ниже;
- Влажность: среднесуточная не более 95%, среднесуточное давление водяного пара не более 2,2 кПа; среднемесячная не более 90%, среднемесячное давление водяного пара не более 1,8 кПа.
- Сейсмичность: не более 8 баллов;
- Места, свободные от заметного загрязнения коррозионными или горючими газами.
Примечание: При использовании за пределами вышеуказанных нормальных условий эксплуатации пользователи могут проконсультироваться с нашей компанией.
Блочное фиксированное распределительное устройство переменного тока с металлической оболочкой HXGN17-12 представляет собой комплектное электротехническое изделие переменного тока высокого напряжения номинальным напряжением 12 кВ и номинальной частотой 50 Гц.
Основные технические параметры вакуумного выключателя
| № | Пункт | Единица | FN12 - 10 | FZN25 - 12 | |
|---|---|---|---|---|---|
| 1 | Номинальное напряжение | кВ | 12 | ||
| 2 | Выдерживаемое напряжение промышленной частоты 1 мин | кВ | на землю и между фазами: 42; разрыв: 48 | ||
| 3 | Напряжение грозового импульса (пиковое) | кВ | на землю и между фазами: 75; разрыв: 85 | ||
| 4 | Номинальная частота | Гц | 50 | ||
| 5 | Номинальный ток главной сборной шины | А | 630 | ||
| 6 | Номинальный ток | А | 630 | ||
| 7 | Выключатель нагрузки |
Электрическая износостойкость при номинальном токе | кВА | не менее 100 | |
| 8 | Коммутационная способность по отключению ненагруженного трансформатора | кА/с | 1250 | ||
| 9 | Номинальный термический ток | кА | 20/4；Заземляющий разъединитель 20/2 | ||
| 10 | Номинальный динамический ток (пиковый) | кА | 50 | ||
| 11 | Номинальный ток включения короткого замыкания (пиковый) | операций | 50 | ||
Установка, хранение/транспортировка и приёмка
Использование и обработка неисправностей
Упаковка, хранение и транспортировка
RMU при отправке с завода упаковывается в отдельный деревянный ящик. При хранении и транспортировке не допускается опрокидывание, переворачивание и сильная вибрация; при перемещении запрещается волочить или толкать непосредственно по земле; при отсутствии подъёмных устройств под шпалы упаковочного ящика можно подложить ролики для скольжения к месту установки.
Защищайте шкаф от дождя и влаги.
RMU следует размещать в хорошо вентилируемом месте, предотвращающем проникновение различных вредных газов; строго запрещается хранить его на одном складе с химикатами, кислотами и щелочами.
Приёмка
Перед распаковкой проверьте, не повреждена ли упаковка, и защищайте изделие при распаковке.
2.2 Осмотрите внешний вид шкафа; одновременно проверьте, не повреждены ли компоненты в шкафу и соответствуют ли аксессуары упаковочному листу.
Проверьте комплектность сопроводительных документов.
- a. Руководство по эксплуатации изделия и руководства компонентов в шкафу;
- b. Заводской протокол испытаний;
- c. Сертификат изделия;
- d. Упаковочный лист;
- e. Схема вторичной коммутации.
Установка и ввод в эксплуатацию
При установке сначала разместите RMU на фундаменте, выровняйте и введите в эксплуатацию, затем закрепите крепёжными элементами.
При установке главной сборной шины откройте отсек сборных шин для монтажа; контактные поверхности соединительной шины должны быть плоскими и без загрязнений.
RMU должно быть надёжно заземлено, и цепь заземления должна быть проверена.
Ввод в эксплуатацию должен выполняться согласно руководству по эксплуатации RMU и руководствам компонентов в шкафу.
После установки и ввода в эксплуатацию оперируйте каждым коммутационным элементом и механизмом защиты от ошибочных действий 5 раз; если аномалий не обнаружено, механическая работа выключателя считается нормальной.
Использование и обработка неисправностей
Проверки перед подачей напряжения
Перед подачей напряжения всесторонне проверьте электрические характеристики, уровень изоляции и правильность подключения всех компонентов в RMU; вводить в эксплуатацию можно только после того, как всё в норме.
Нормальное рабочее состояние
В нормальной работе, будь то вводной или отходящий шкаф, выключатель нагрузки должен быть во включённом положении, заземляющий разъединитель в отключённом положении, а шкаф закрыт и заперт.
Обработка неисправностей
Когда вводной шкаф вышел из строя и требует ремонта, сначала отключите вводное питание и отключите выключатель нагрузки; проверьте индикатор наличия напряжения на шкафу и, убедившись в его правильности, включите заземляющий разъединитель и откройте дверь для обслуживания。
Когда отходящий шкаф вышел из строя и требует ремонта, сначала отключите выключатель нагрузки в шкафу, включите заземляющий разъединитель и откройте переднюю дверь для обслуживания; главная сборная шина в это время находится под напряжением.
Техническое обслуживание и ремонт
RMU требует технического обслуживания и ремонта в следующих условиях;
- a、Проверьте уровень изоляции изделия после 5 лет эксплуатации;
- b、После 100 операций отключения выключателя нагрузки проверьте сопротивление главной цепи и подвижные, неподвижные и вспомогательные контакты.
Обычно техническое обслуживание и ремонт RMU выполняются при отключённом питании. Регулярное техническое обслуживание и ремонт являются важной мерой обеспечения долгосрочной надёжной работы блочного фиксированного распределительного устройства переменного тока с металлической оболочкой HXGN17-12。
Основные технические параметры
| № | Пункт | Единица | FN12-10 | FZN25-12 |
|---|---|---|---|---|
| 12 | Номинальный ток предохранителя | А | 100 | |
| 13 | Номинальный ток перевода нагрузки | А | 1500 | 2000 |
| 14 | Номинальный ток отключения короткого замыкания комбинированного аппарата | кА | 31,5 | |
| 15 | Механическая износостойкость | операций | 2000 | 10000 |
| 16 | Выдерживаемое напряжение промышленной частоты 1 мин вспомогательной цепи | кВ | 2 | |
| 17 | Рабочее напряжение моторизованного механизма | В | AC/DC 220; 110 | |
| 18 | Класс защиты | - | IP2X | |
| 19 | Габаритные размеры (Ш×Г×В) | мм | 650(850)×900×2000(2200) | |

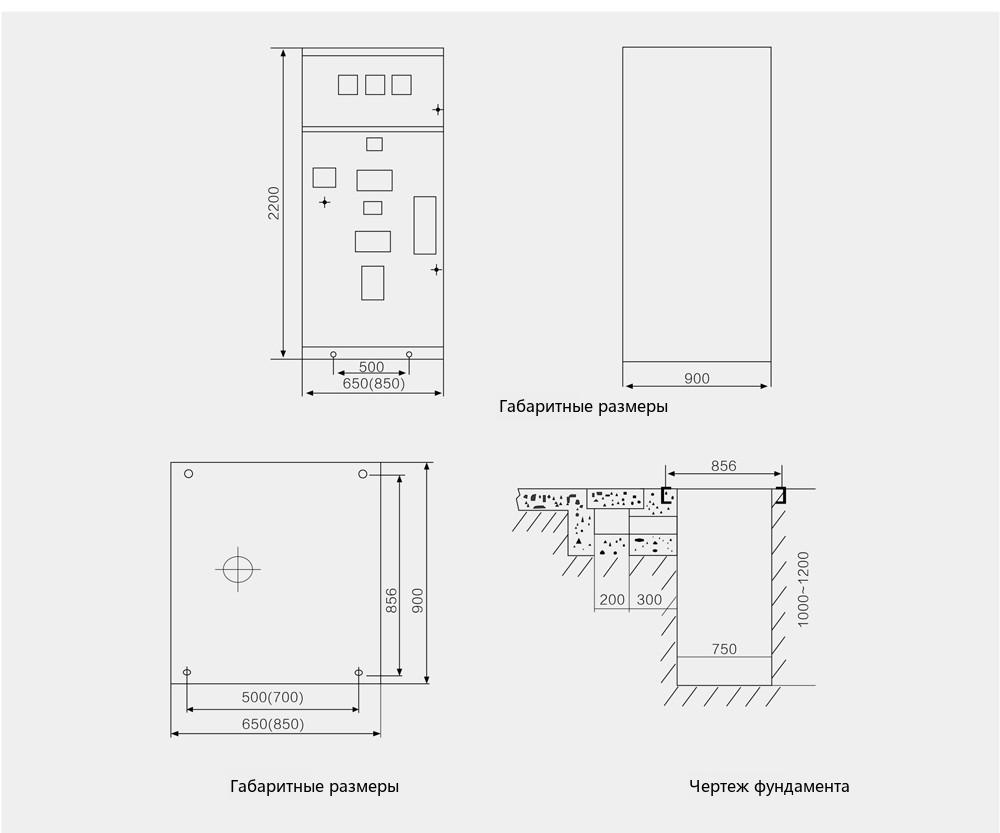

Габаритные и монтажные размеры
