Обзор продукта
Металлическое выкатное распределительное устройство переменного тока с металлической оболочкой KYN61-40.5(Z) (далее — распределительное устройство) представляет собой внутреннее комплектное распределительное устройство с трёхфазным переменным током 50 Гц и номинальным напряжением 40,5 кВ, используемое для приёма и распределения электрической энергии на электростанциях, подстанциях и промышленно-горных предприятиях. Оно управляет, защищает и контролирует цепь, а также может использоваться в местах с частыми операциями.
Данное распределительное устройство соответствует стандартам GB/T11022-1999, GB3906-1991, DL404-1997 и другим.

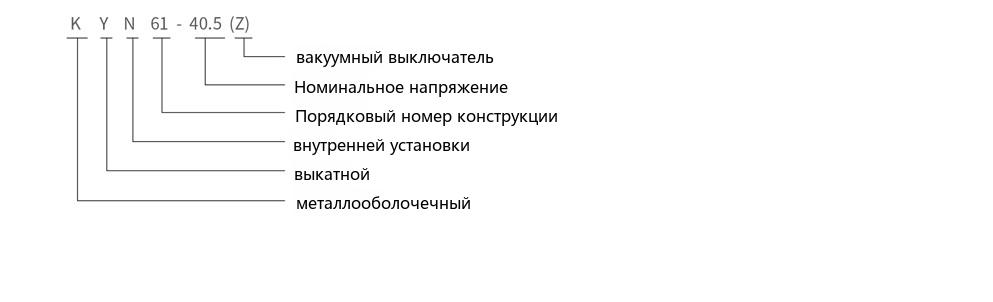

Обозначение типа
Условия эксплуатации
- Температура окружающего воздуха: максимальная +40℃, минимальная -15℃.
- Относительная влажность: среднесуточная ≤95%,
- среднесуточное давление водяного пара не более 2,2 кПа;
- среднемесячная относительная влажность ≤90%,
- среднемесячное давление водяного пара не более 1,8 кПа;
- Высота над уровнем моря: ниже 1000 м.
- Сейсмичность: не более 8 баллов.
- Окружающий воздух не должен быть заметно загрязнён коррозионными или горючими газами, водяным паром и т.д.
- Места без сильной вибрации.
- При использовании за пределами нормальных условий, указанных в GB3906, необходимо согласование между пользователем и производителем
Конструктивные особенности
- Шкаф имеет сборную конструкцию, а выключатель — напольную тележечную конструкцию;
- Оснащён новым вакуумным выключателем с комбинированной изоляцией, обладающим хорошей взаимозаменяемостью и лёгкостью замены;
- На раме тележки установлен винтовой гайковый механизм продвижения, который легко перемещает тележку и предотвращает повреждение механизма продвижения при ошибочных действиях;
- Все операции могут выполняться при закрытой двери шкафа;
- Блокировки между главным выключателем, тележкой и дверью шкафа все используют принудительную механическую блокировку, удовлетворяя функциям «пяти предотвращений»;
- Кабельный отсек просторен и может подключать несколько кабелей;
- Быстродействующий заземляющий разъединитель используется для заземления и короткого замыкания цепи;
- Класс защиты оболочки IP3X; при открытой двери отсека тележки класс защиты IP2X;
- Изделие соответствует GB3906-1991 и DL404-1997 и применяет IEC-298 по ссылке.
Металлическое выкатное распределительное устройство переменного тока с металлической оболочкой KYN61-40.5(Z) имеет сборный шкаф и напольную тележечную конструкцию, со всеми блокировками принудительной механической блокировки, полностью удовлетворяющими требованиям «пяти предотвращений».
Основные технические параметры вакуумного выключателя
| Пункт | Единица | Значение |
|---|---|---|
| Номинальное напряжение | кВ | 40,5 |
| Номинальная частота | Гц | 50 |
| Номинальное выдерживаемое напряжение промышленной частоты | кВ | 95/1мин |
| Номинальное выдерживаемое напряжение грозового импульса | кВ | 185 |
| Номинальный ток | А | 1250 1600 2000 |
| Номинальный ток термической стойкости | кА | 20 25 31,5 |
| Номинальный ток отключения при коротком замыкании | кА | 20 25 31,5 |
| Номинальный ток динамической стойкости | кА | 50 63 80 |
| Номинальная продолжительность короткого замыкания | мс | 4 |
| Время отключения | мс | 30 ≤ t ≤ 60 |
| Время включения | с | 50 ≤ t ≤ 100 |
| Число номинальных операций отключения короткого замыкания | операций | 20 |
| Механическая износостойкость | операций | 10000 |
| Класс защиты | - | IP43 |
Основные технические параметры вакуумного распределительного устройства
| Пункт | Единица | Значение |
|---|---|---|
| Номинальное напряжение | кВ | 40,5 |
| Номинальный ток | А | 1250 1600 2000 |
| Номинальная частота | Гц | 50 |
| Номинальный ток термической стойкости | кА | 20 25 31,5 |
| Номинальный ток динамической стойкости | кА | 50 63 80 |
| Номинальное выдерживаемое напряжение промышленной частоты | кВ | 95/1мин |
| Номинальное выдерживаемое напряжение грозового импульса | кВ | 185 |
| Номинальная продолжительность короткого замыкания | с | 4 |
| Класс защиты | - | IP3X |
Номинальный ток металлического выкатного распределительного устройства переменного тока с металлической оболочкой KYN61-40.5(Z) в таблице охватывает 1250 А, 1600 А и 2000 А, удовлетворяя потребности распределения нагрузок различной мощности.
Габаритные размеры
| - | - | (мм) |
|---|---|---|
| Высота | 2650 | |
| Ширина | Номинальный ток 1600 А и ниже | 1400 |
| Глубина | Кабельный ввод/вывод | 2870 |
| - | Верхний ввод/вывод | 2950 |
Основные технические параметры пружинного приводного механизма
| Пункт | Единица | Значение | |
|---|---|---|---|
| Номинальное оперативное напряжение | Катушка отключения | В | DC220/110, AC220/110 |
| Катушка включения | |||
| Номинальный оперативный ток | Катушка отключения | А | 0,96(220В), 1,05(110В) |
| Катушка включения | |||
| Мощность двигателя накопления энергии | Вт | 230 | |
| Номинальное напряжение двигателя накопления энергии | В | DC220/110, AC220/110 | |
| Время накопления энергии | С | ≤ 12 | |
Установка распределительного устройства

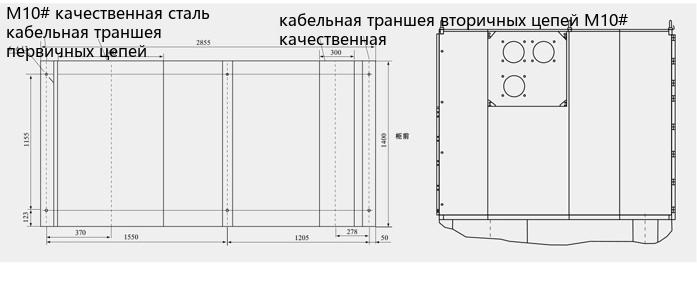

Схема фундамента для установки распределительного устройства
a. Высота аппаратного помещения: ≥4500 мм;
b. Расстояние от задней части шкафа до стены: ≥1500 мм;
2 c. Ровность фундаментной рамы: ≤1 мм/м;
d. Заложенная швеллерная сталь фундамента не должна выступать над землёй более чем на 3 мм;
e. Может крепиться к фундаменту болтами или сваркой;
f. Масса распределительного устройства около 1800 кг;
g. Ширина оперативного коридора распределительного устройства (однорядного): ≥3000 мм;
Двустороннее (лицом к лицу): ≥4000 мм.

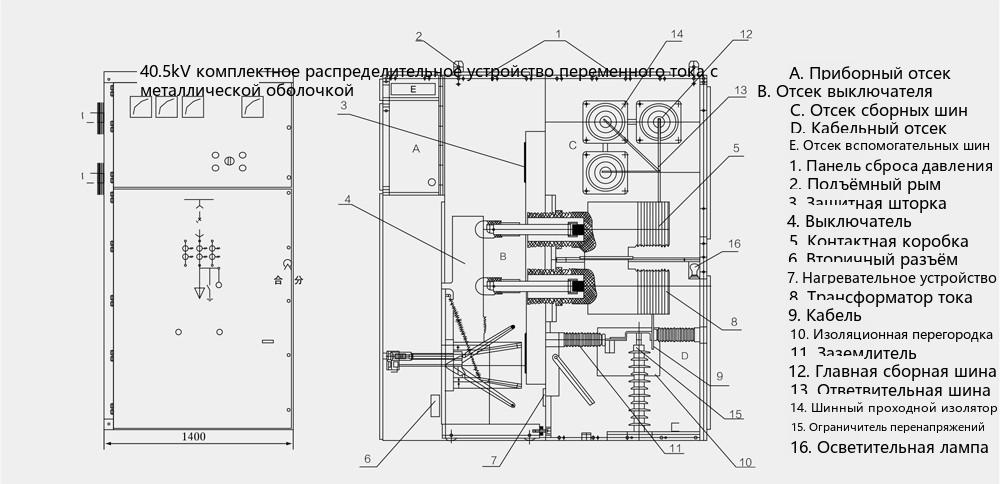

Схема конструкции оборудования
