HXGN-12 Блочное фиксированное распределительное устройство переменного тока с металлической оболочкой

Обзор продукта

Кольцевое распределительное устройство переменного тока с металлической оболочкой серии HXGN□-12 представляет собой компактное расширяемое металлическое закрытое кольцевое распределительное устройство, использующее в качестве главного выключателя элегазовый выключатель нагрузки FLN□-12 и воздушную изоляцию всего шкафа, подходящее для автоматизации распределения. Оно отличается простой конструкцией, гибкой эксплуатацией, надёжной блокировкой и простотой установки, и может предоставить удовлетворительные технические решения для различных применений и требований пользователей.

Главным выключателем кольцевого распределительного устройства переменного тока с металлической оболочкой серии HXGN□-12 является FLN36-12 производства нашей компании или элегазовый выключатель нагрузки SFG производства ABB; также могут быть установлены вакуумные выключатели VS1, VD4/S или ISM или элегазовые выключатели HD4/S5 по потребностям пользователя. Выключатель нагрузки и выключатель могут управляться вручную или двигателем; с опциональным моторизованным приводным механизмом, ТН, ТТ, FTU и устройствами связи могут быть реализованы функции автоматизации распределения.

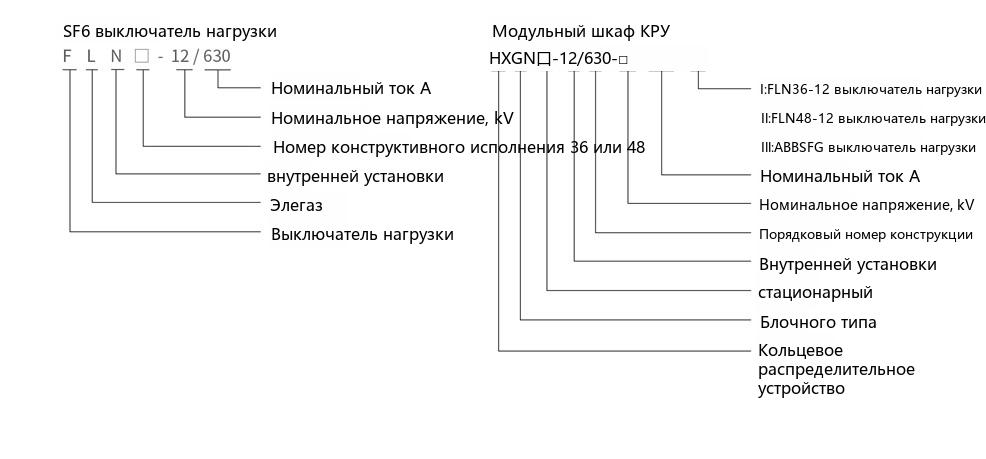

Обозначение типа

Условия эксплуатации

1. Высота над уровнем моря: не более 1000 м;
2. Температура окружающей среды: максимальная +40℃; минимальная -35℃;
3. Влажность окружающей среды: среднесуточная не более 95%; среднемесячная не более 90%;
4. Сейсмостойкость: 8 баллов;
5. Окружающий воздух не содержит взрывоопасных или коррозионных газов, а площадка свободна от сильной вибрации и толчков.

Справочные стандарты

GB/T 191 Маркировка упаковки и хранения (ISO 780-1997, MOD)

GB 1985-2004 Высоковольтные разъединители переменного тока (IEC 62271-102:2002, MOD)

GB 3804-2004 Выключатели нагрузки переменного тока 3,6 кВ~40,5 кВ (IE060265-1:1998, MDO)

GB 3906-1991 Распределительные устройства переменного тока с металлической оболочкой 3~35 кВ (neq IEC 60298:1990)

GB 4208-1993 Степени защиты, обеспечиваемые оболочками (код IP) (eqv IEC 60529:1989)

GB/T 5582-1993 Классы загрязнения внешней изоляции высоковольтного электрооборудования (eqv IEC 507:1991)

GB/T 6388 Транспортная маркировка упаковки для отправки и получения

GB 9969.1 Общие принципы составления руководств по эксплуатации промышленной продукции

GB/T11022-1999 Общие технические требования к стандартам на высоковольтные распределительные устройства и комплектные устройства (eqv IEC 60694:1996)

GB/T11023-1989 Метод испытания на герметичность по SF6 для высоковольтных распределительных устройств

GB/T 13384 Общие технические условия на упаковку электромеханической продукции

GB/T 14436 Общие принципы гарантийных документов на промышленную продукцию

GB 16926-1997 Комбинации выключатель нагрузки-предохранитель переменного тока высокого напряжения (eqv IEC 60420:1990)

JB/T 8754-1998 Метод обозначения типов высоковольтных распределительных устройств

DL/T 404-1997 Технические условия заказа на внутренние распределительные устройства высокого напряжения переменного тока (neq IEC 60298:1981)

Основные технические параметры вакуумного выключателя

Конструкция и основные компоненты шкафа выключателя

Базовая конструкция

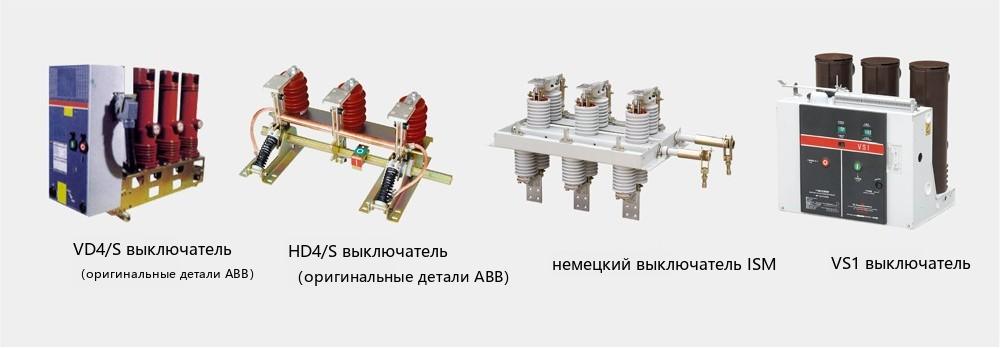

Шкаф выключателя HXGN□-12 в основном используется как вводной шкаф основного или резервного питания в системах кольцевого питания и как секционный шкаф в системах двухстороннего питания. Выключатель может быть вакуумным типа VS1, VD4/S или ISM или элегазовым выключателем HD4/S, с немного различающимися габаритными размерами. Сверху вниз этот шкаф выключателя состоит из отсека приборов, отсека сборных шин, отсека выключателя нагрузки (разъединителя), отсека выключателя и кабельного отсека; ТТ, ТН, ограничитель перенапряжения, заземляющий разъединитель и устройства релейной защиты могут быть配置 по потребностям пользователя, с надёжной блокировкой «пяти предотвращений».

Приводной механизм вакуумного выключателя VS1 — пружинного типа с накоплением энергии, управляемый переменным или постоянным током, а также вручную; в настоящее время это наиболее широко используемый отечественный вакуумный выключатель. Его токоведущая цепь и приводной механизм выполнены интегрально, со стабильным качеством и надёжной работой. Главная токоведущая цепь имеет комбинированную изоляцию и малый объём. Может устанавливаться выкатным или фиксированным. Для исполнения с номинальным током 630 А номинальный ток отключения короткого замыкания достигает 25 кА.

Вакуумный выключатель VD4/S или элегазовый выключатель HD4/S разработан ABB Италия специально для кольцевых распределительных устройств; его отключающая способность достаточна для всех условий, включая нормальные коммутации оборудования или ответвительных сетей и отключение короткого замыкания в особых случаях. Эти два выключателя имеют фазы A, B, C в вертикальном расположении, просты в установке, малы и легки. Номинальный ток отключения короткого замыкания достигает 25 кА.

Немецкий магнитно-постоянный вакуумный выключатель ISM разработан специально для кольцевых распределительных пунктов 10 кВ; это высокотехнологичный продукт с новым техническим уровнем высоковольтных распределительных устройств 21 века, чей магнитно-постоянный приводной механизм представляет собой электронно-управляемый, с онлайн-мониторингом, магнитно-постоянный удерживающий электромагнит.

Основные компоненты

(A) Верхний блок, включая:

• Трёхпозиционный элегазовый выключатель нагрузки
• Приводной механизм с механическим устройством индикации положения
• Блокировочное устройство
• Встроенный отсек низкого напряжения
• Устройство релейной защиты
• Корпус отсека сборных шин
• Сборная шина

(B) Средний блок, включая:

• Отсек выключателя
• Вакуумный выключатель VS1, VD4/S или ISM или элегазовый выключатель HD4/S

(C) Нижний блок, включая:

• Заземляющая шина
• Корпус кабельного отсека
• Дно кабельного отсека с кабельными опорами

Благодаря опциональным компонентам кольцевое распределительное устройство переменного тока с металлической оболочкой серии HXGN□-12 может гибко компоноваться в различные схемы питания, такие как ввод, отход, кольцо и учёт.

• Встроенный индикатор наличия напряжения или штекерный интерфейс для портативного индикатора наличия напряжения
• Вспомогательные контакты 2НО+2НЗ в каждом положении
• Монитор давления газа SF6 с сигнальным контактом (элегазовый выключатель нагрузки)
• Трансформатор тока
• Трансформатор напряжения
• Ограничитель перенапряжения
• Моторизованный приводной механизм (элегазовый выключатель нагрузки)
• Нижний заземляющий разъединитель
• Индикатор короткого замыкания и замыкания на землю
• Холодноусадочная концевая заделка кабеля внутренней установки

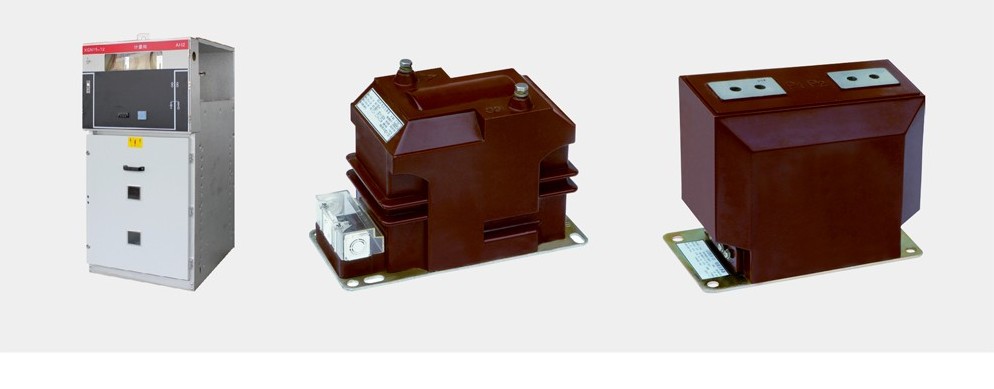

Другие типы шкафов

Шкаф подключения сборных шин

Шкаф подключения сборных шин используется для подключения кабелей к сборным шинам; он оснащён кабельными зажимами для фиксации кабелей. Трансформаторы тока, ограничители перенапряжения и другие компоненты опциональны. Ширина шкафа 375-500 мм.

Шкаф секционирования сборных шин

Шкаф секционирования сборных шин всегда используется вместе со шкафом стояка сборных шин; базовая ширина шкафа 375 мм, оснащён одним трёхпозиционным элегазовым выключателем нагрузки FLN36-12, FLN48-12 или SFG для секционирования сборных шин.

Шкаф стояка сборных шин

Шкаф стояка сборных шин соединяет сборные шины с низом секционного шкафа выключателем нагрузки. При ширине шкафа 500 мм может использоваться как учётный шкаф.

Учётный шкаф

Учётный шкаф предназначен для измерения напряжения, тока и мощности; как верхняя передняя дверь, так и нижняя дверь оснащены специальными замками для пломбирования свинцом для пломб энергоснабжающей организации.

Шкаф двухстороннего ввода

Это оборудование состоит из двух шкафов выключателей нагрузки с двигателями и комплекта устройств автоматического переключения резерва. Для реализации автоматического переключения системы, помимо традиционного сбора напряжения ТН, введён режим проверки индикации наличия напряжения для определения наличия напряжения; в соответствии с фактическими условиями оборудование может быть настроено на следующие два рабочих режима:

• Одна вводная линия как основная, другая как резервная
• Две вводные линии служат взаимным резервом

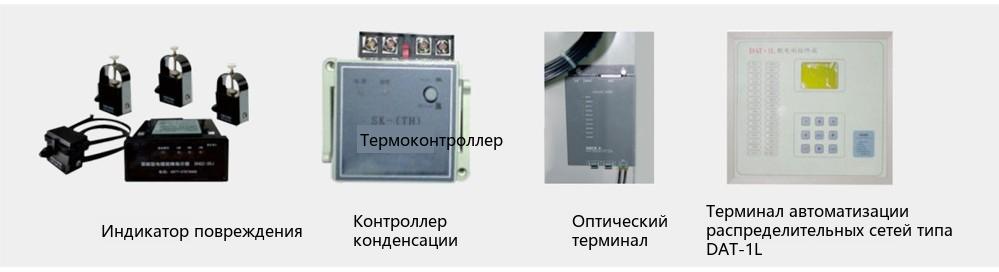

Вспомогательное оборудование

Индикатор короткого замыкания и замыкания на землю DJD-1

Индикатор короткого замыкания и замыкания на землю DJD-1 использует логические схемы для сигнализации сверхтока и сброса с задержкой, возможен также ручной сброс. Три датчика короткого замыкания установлены соответственно на трёхфазных силовых кабелях, и один датчик замыкания на землю на трёхжильном кабеле; блок индикации закреплён на панели распределительного устройства, а датчики соединены с блоком индикации через оптическое волокно или кабель. Индикатор неисправности помогает персоналу обхода линий быстро определить повреждённый участок, своевременно устранить неисправность и сократить время простоя.

Контроллер конденсации

Контроллер конденсации состоит из датчика температуры (влажности), блока управления и нагревателя; когда температура (влажность) окружающей среды достигает заданного диапазона, блок управления запускает цепь нагрева. Он контролирует температуру и влажность среды распределительного устройства в реальном времени, приводя показатели окружающей среды в соответствие с рабочими требованиями и эффективно предотвращая конденсацию. Типовые технические параметры контроллера конденсации следующие:

Начало конденсации: 85%RH±5%RH (20℃); окончание конденсации: 75%RH±5%RH; скорость реакции: типовое значение <35

Выход: 1 × рабочее напряжение, номинальная мощность резистивной нагрузки AC 220 В 3 А; номинальная мощность нагревателя: 75-100 Вт

FTU и устройства связи

Кольцевое распределительное устройство переменного тока с металлической оболочкой серии HXGN□-12 может быть опционально оснащено терминалом автоматизации распределения DAT-1L или других моделей (блоком сопряжения с фидером, FTU), подключающим распределительное устройство к системе SCADA автоматизации распределения через волоконно-оптическую связь, реализуя дистанционное управление, телеметрию и телесигнализацию распределительного устройства. С программным обеспечением главной станции также могут быть реализованы изоляция повреждённого участка, восстановление и реконфигурация распределительной сети.

Терминал автоматизации распределения DAT-1L

С опциональным терминалом автоматизации распределения DAT-1L и устройствами связи кольцевое распределительное устройство переменного тока с металлической оболочкой серии HXGN□-12 может быть легко интегрировано в систему автоматизации распределения.

Основные функции типового терминала автоматизации распределения DAT-1L следующие:

Сбор и обработка информации

Включая 48 каналов телесигнализации, 8 каналов телеметрии, 8 каналов дистанционного управления и 1 канал постоянного тока.

Настройка параметров

Имеет функции дистанционной и местной настройки параметров.

Синхронизация времени

Принимает команды от главной станции или подстанции и поддерживает синхронизацию с системными часами.

Самодиагностика и самовосстановление

Регулярно проверяет важные внутренние микросхемы; при ошибке информирует подстанцию или главную станцию и отражает внутреннее состояние; имеет функции самовосстановления при включении питания и программного самовосстановления; имеет сторожевой таймер, контролирующий состояние выполнения программы.

Обнаружение неисправностей

Может быстро обнаруживать неисправности и активно сообщать информацию о неисправности и её характер главной станции или подстанции для изоляции повреждённого участка, включая обнаружение сверхтока и перенапряжения нулевой последовательности, обнаружение перегрузки линии и обнаружение трёхфазного сверхтока.

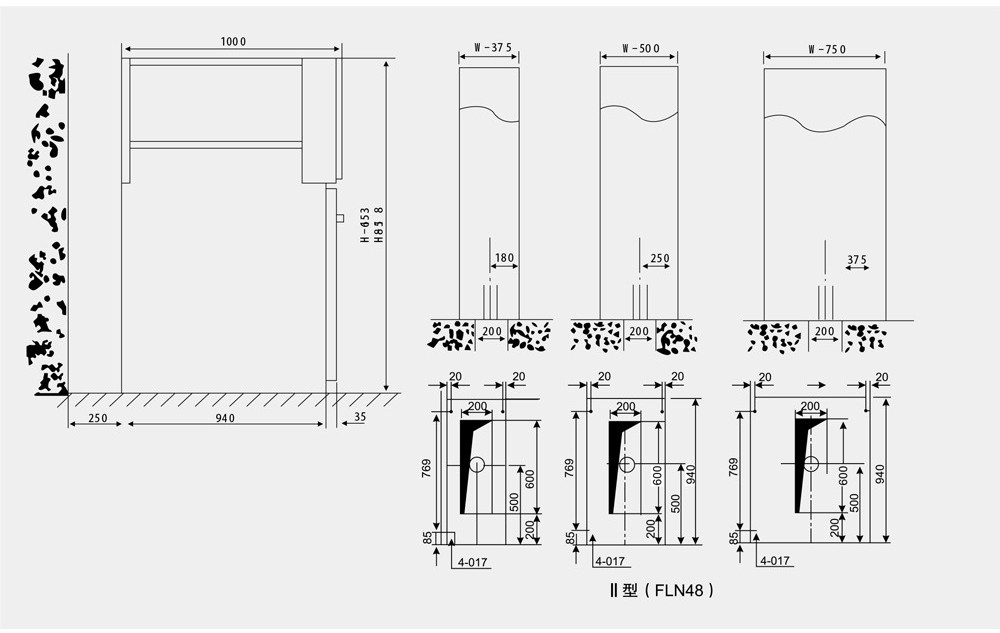

Габаритные и монтажные размеры HXGN□-12 типа II
