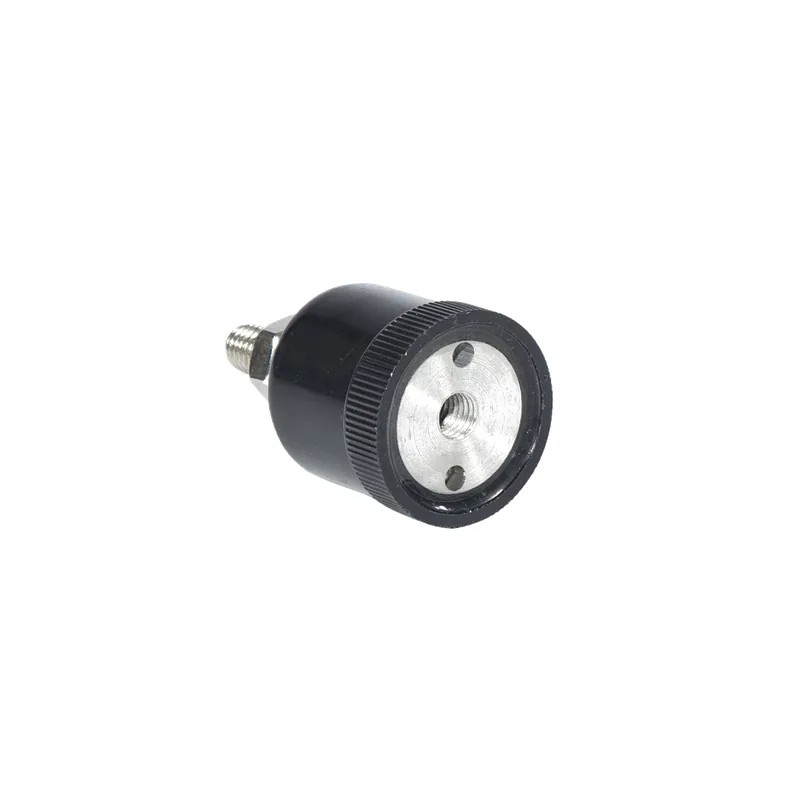

Sectionneur
Présentation générale
Le sectionneur est un accessoire spécial du parafoudre, monté en série avec celui-ci. Lorsque le parafoudre tombe en panne, il fonctionne rapidement pour retirer le parafoudre défaillant du réseau et donne en même temps une indication de déconnexion claire, permettant au personnel de maintenance de localiser le défaut et de remplacer le parafoudre. D'autre part, lorsque le parafoudre fonctionne normalement, le sectionneur ne s'actionne pas et présente une faible impédance, sans affecter les caractéristiques de protection du parafoudre. Avec un sectionneur installé, le parafoudre se déconnecte automatiquement en cas de défaut, ce qui permet au personnel de maintenance de le trouver et de le remplacer facilement et en temps voulu, réduisant ainsi la charge de travail de maintenance. Les sectionneurs sont largement utilisés avec les parafoudres de type distribution, de type poste et de type ligne dans les réseaux des pays et régions développés tels que l'Europe, l'Amérique et le Japon.
Notre sectionneur adopte une nouvelle conception thermo-explosive présentant les avantages d'une réponse rapide et d'aucun faux fonctionnement, et peut être utilisé avec différents types de parafoudres au-dessus de 3 kV. Les conditions de service sont les mêmes que celles du parafoudre.
Caractéristique temps-courant typique du sectionneur
| Courant (A) | 800 | 200 | 20 | 5 | 0.5 | 0.05 |
|---|---|---|---|---|---|---|
| Temps de fonctionnement (s) | 0.01-0.02 | 0.02-0.05 | 0.1-0.2 | 0.5~1.0 | 20-50 | 200-500 |
Les méthodes d'installation conventionnelles du sectionneur sont illustrées dans la figure ci-dessus ; d'autres méthodes d'installation peuvent être utilisées dans des conditions particulières selon la situation réelle.
Pour une description détaillée et l'utilisation du sectionneur, veuillez vous référer à notre manuel d'instructions dédié au sectionneur. Si le parafoudre est équipé d'un sectionneur, la lettre « L » est ajoutée après sa désignation de modèle standard ; par exemple, HY5WS-17/50-L indique qu'un sectionneur a été ajouté au parafoudre HY5WS-17/50.
