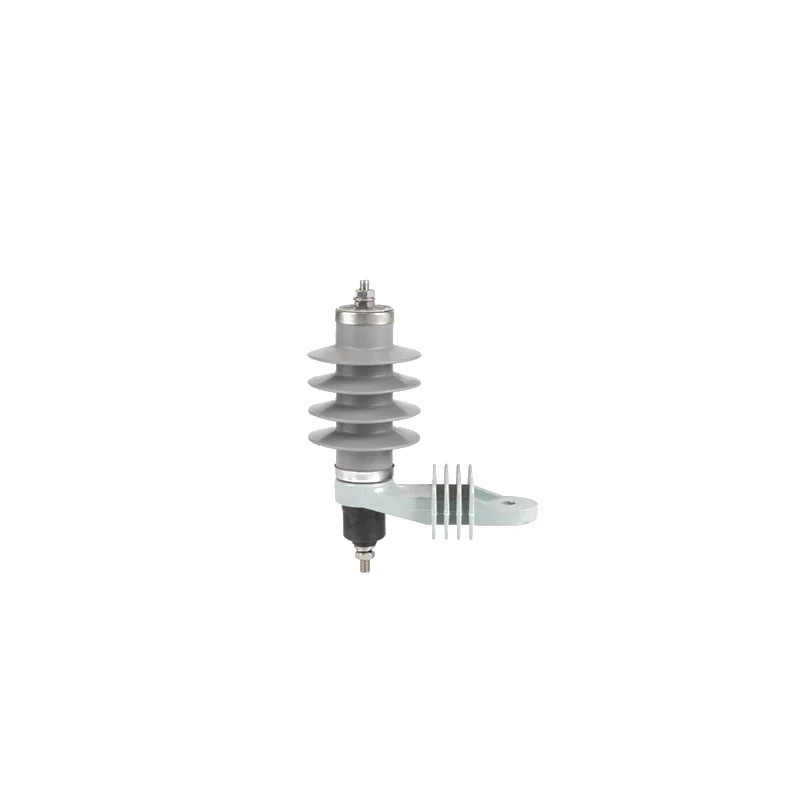

HY5W-9L 9 kV Parafoudre à oxyde de métal
Informations générales sur les parafoudres (applicables à tous les modèles de cette série)
L'élément central d'un parafoudre à oxyde de métal (MOA) est la varistance à oxyde de métal (MOV), qui présente des caractéristiques courant-tension non linéaires : aucun délai face aux fronts d'onde raides, une faible tension résiduelle de manœuvre et aucune dispersion de décharge, de sorte que les marges de protection contre les ondes de foudre, les ondes de manœuvre et les fronts d'onde raides sont presque identiques, et qu'il peut absorber les surtensions de foudre, les surtensions de manœuvre et les surtensions temporaires à fréquence industrielle.
Cette série à boîtier polymère est formée par moulage monobloc en silicone, avec une bonne étanchéité, une haute performance anti-explosion, une résistance à la pollution sans nettoyage, une résistance à l'érosion électrique et au vieillissement, une taille réduite et un poids léger, et est facile à installer et à entretenir.
Normes de fabrication : GB11032-2000 (eqv IEC 60099-4:1991) Parafoudres à oxyde de métal sans éclateurs pour systèmes à courant alternatif ; JB/T 8952-2005 Parafoudres à oxyde de métal sans éclateurs à boîtier polymère pour systèmes à courant alternatif.
Courbe caractéristique courant-tension
Désignation complète du type
Aperçu du produit
Le parafoudre à oxyde de métal à boîtier polymère HY5W-9L est conçu pour les réseaux de distribution 10 kV et les transformateurs de distribution sur poteau, avec des varistances à oxyde de métal (MOV) comme élément central. Il présente une réponse rapide aux fronts d'onde raides, de bonnes caractéristiques courant-tension non linéaires et une capacité de conduction de courant élevée, limitant efficacement l'amplitude des surtensions et protégeant les transformateurs sur poteau, les lignes de distribution et les armoires de distribution contre les surtensions de foudre et de manœuvre. Le produit a réussi les essais de type du centre national de supervision de la qualité et d'essai pour les isolateurs et les parafoudres, et ses paramètres sont conformes à la norme internationale IEC 60099-4.
Désignation du type
Les codes du modèle HY5W-9L signifient : HY = parafoudre à oxyde de métal à boîtier polymère ; 5 = courant de décharge nominal 5 kA ; W = sans éclateur ; 9 = tension nominale du parafoudre, 9 kV ; L = avec sectionneur de mise à la terre. Le parafoudre à oxyde de métal à boîtier polymère HY5W-9L a une tension nominale de 9 kV, une tension de fonctionnement continu d'au moins 7,65 kV et une tension résiduelle sous onde de foudre 8/20 μs d'au plus 27 kV, répondant aux exigences de protection contre les surtensions des réseaux de distribution au niveau de tension correspondant.
Paramètres techniques typiques
| Modèle | HY5W-9L |
|---|---|
| Courant nominal (kA) | 5 |
| Tension nominale (kV) | 9 |
| Tension de fonctionnement continu (kV≥) | 7,65 |
| Tension résiduelle sous front d'onde raide 1/4μs (kV≤) | 28,5 |
| Tension résiduelle sous onde de foudre 8/20μs (kV≤) | 27 |
| Tension résiduelle sous onde de manœuvre 30/60μs (kV≤) | 23,1 |
| Capacité de conduction en courant à onde rectangulaire 2000μs (A) | 100 |
| Capacité de tenue aux courants de forte intensité 4/10μs (kA) | 65 |
Schéma d'installation du sectionneur de mise à la terre
Caractéristique temps-courant du sectionneur de mise à la terre (ce modèle comprend un sectionneur de mise à la terre)
| Courant (A) | 800 | 200 | 20 | 5 | 0,5 | 0,05 |
|---|---|---|---|---|---|---|
| Temps de fonctionnement (s) | 0,01-0,02 | 0,02-0,05 | 0,1-0,2 | 0,5~1,0 | 20-50 | 200-500 |
La lettre L après la désignation du modèle indique qu'un sectionneur de mise à la terre est inclus : lorsqu'un courant anormal se produit dans le parafoudre, le sectionneur de mise à la terre fonctionne automatiquement selon le tableau ci-dessus, retirant le parafoudre endommagé du système et permettant au personnel de maintenance de le remplacer en temps utile.
Conditions de service
- Température ambiante : pas plus de +40 ℃ et pas moins de -40 ℃ ;
- Altitude ne dépassant pas 2000 m ;
- Fréquence nominale : 50 Hz ou 60 Hz ;
- La tension appliquée en continu au parafoudre ne doit pas dépasser sa tension de fonctionnement continu ;
- Vitesse maximale du vent : 35 m/s ;
- Intensité sismique : pas plus de degré 7.
