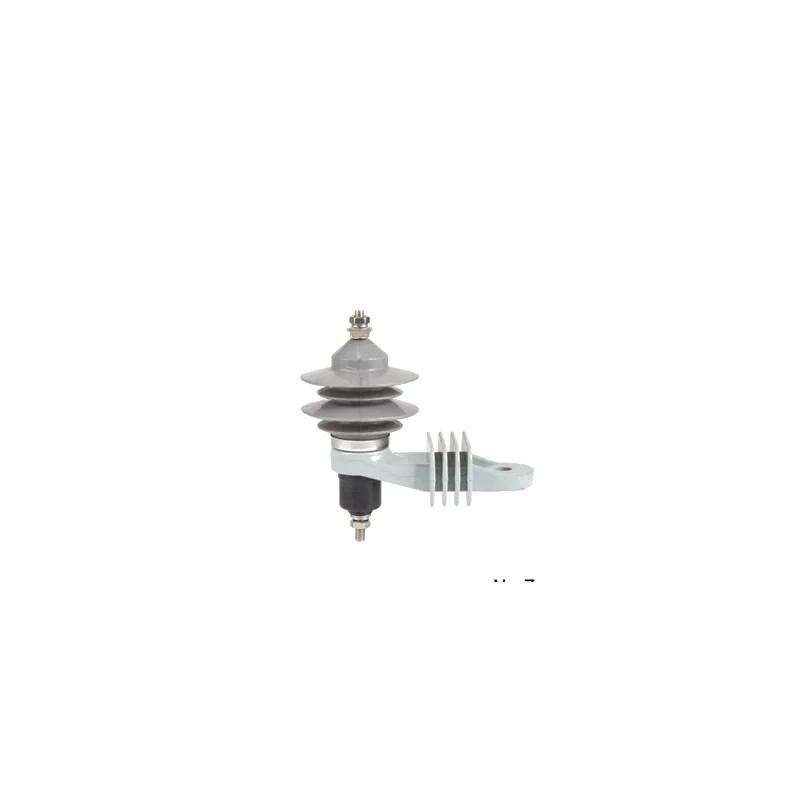

Parafoudre à oxyde de métal HY5W-3L 3 kV
Informations générales sur les parafoudres (applicables à tous les modèles de cette série)
L'élément central d'un parafoudre à oxyde de métal (MOA) est la varistance à oxyde de métal (MOV), qui présente des caractéristiques courant-tension non linéaires : aucun délai face aux fronts de tension raides, faible tension résiduelle de manœuvre et aucune dispersion de décharge, de sorte que les marges de protection contre les ondes de foudre, les ondes de manœuvre et les fronts raides sont presque identiques, et qu'il peut absorber les surtensions de foudre, les surtensions de manœuvre et les surtensions temporaires à fréquence industrielle.
Cette série à boîtier polymère est formée par moulage monobloc en caoutchouc silicone, avec une bonne étanchéité, une haute performance anti-explosion, une résistance à la pollution sans nettoyage, une résistance à l'érosion électrique et au vieillissement, un faible encombrement et un poids léger, et est facile à installer et à entretenir.
Normes de fabrication : GB11032-2000 (eqv IEC 60099-4:1991) Parafoudres à oxyde de métal sans éclateurs pour systèmes à courant alternatif ; JB/T 8952-2005 Parafoudres à oxyde de métal sans éclateurs à boîtier polymère pour systèmes à courant alternatif.

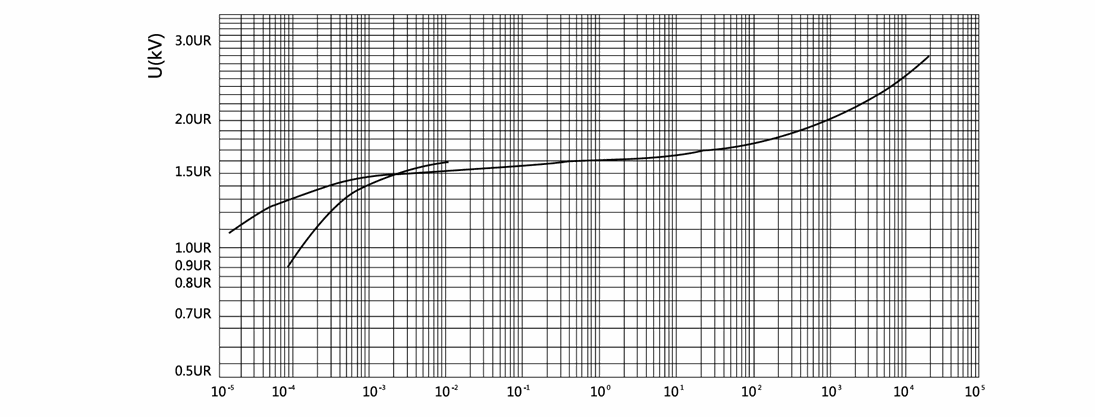

Courbe caractéristique courant-tension

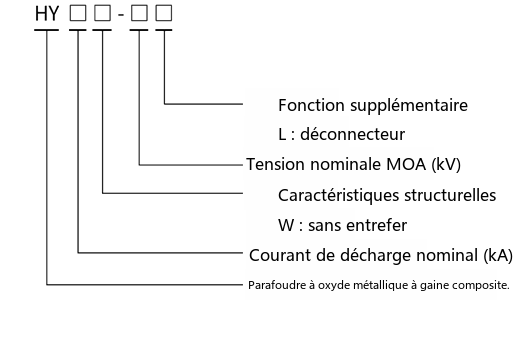

Désignation complète du type
Aperçu du produit
Le parafoudre à oxyde de métal à boîtier polymère HY5W-3L est conçu pour les systèmes de distribution basse tension, les points neutres de générateurs et les terminaisons de câbles, avec des varistances à oxyde de métal (MOV) comme élément central. Il présente une réponse rapide aux fronts raides, de bonnes caractéristiques courant-tension non linéaires et une capacité de conduction de courant élevée, limitant efficacement l'amplitude des surtensions et protégeant l'appareillage basse tension, les générateurs et les câbles contre les surtensions de foudre et de manœuvre. Le produit a réussi les essais de type du centre national de contrôle qualité et d'essai des isolateurs et parafoudres, et ses paramètres sont conformes à la norme internationale IEC 60099-4.
Désignation du type
Les codes du modèle HY5W-3L signifient : HY = parafoudre à oxyde de métal à boîtier polymère ; 5 = courant de décharge nominal 5 kA ; W = sans éclateur ; 3 = tension nominale du parafoudre, 3 kV ; L = avec disjoncteur de mise à la terre. Le parafoudre à oxyde de métal à boîtier polymère HY5W-3L a une tension nominale de 3 kV, une tension de service continue d'au moins 2,55 kV et une tension résiduelle d'impulsion de foudre 8/20 μs d'au plus 9 kV, répondant aux exigences de protection contre les surtensions des systèmes de distribution au niveau de tension correspondant.
Paramètres techniques typiques
| Modèle | HY5W-3L |
|---|---|
| Courant nominal (kA) | 5 |
| Tension nominale (kV) | 3 |
| Tension de service continue (kV≥) | 2,55 |
| Tension résiduelle d'impulsion à front raide 1/4μs (kV≤) | 9,5 |
| Tension résiduelle d'impulsion de foudre 8/20μs (kV≤) | 9 |
| Tension résiduelle d'impulsion de manœuvre 30/60μs (kV≤) | 7,7 |
| Capacité de conduction d'onde rectangulaire 2000μs (A) | 100 |
| Capacité de tenue aux courants élevés 4/10μs (kA) | 65 |

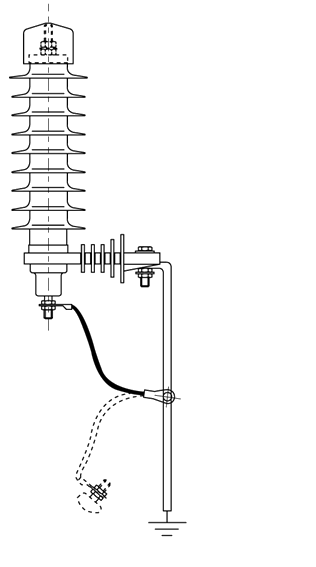

Schéma d'installation du disjoncteur de mise à la terre
Caractéristique temps-courant du disjoncteur de mise à la terre (ce modèle comprend un disjoncteur de mise à la terre)
| Courant (A) | 800 | 200 | 20 | 5 | 0,5 | 0,05 |
|---|---|---|---|---|---|---|
| Temps de fonctionnement (s) | 0,01-0,02 | 0,02-0,05 | 0,1-0,2 | 0,5~1,0 | 20-50 | 200-500 |
La lettre L après la désignation du modèle indique qu'un disjoncteur de mise à la terre est inclus : lorsqu'un courant anormal se produit dans le parafoudre, le disjoncteur de mise à la terre fonctionne automatiquement selon le tableau ci-dessus, retirant le parafoudre endommagé du système et permettant au personnel de maintenance de le remplacer en temps utile.
Conditions de service
- Température ambiante : pas plus de +40 ℃ et pas moins de -40 ℃ ;
- Altitude ne dépassant pas 2000 m ;
- Fréquence nominale : 50 Hz ou 60 Hz ;
- La tension appliquée en continu au parafoudre ne doit pas dépasser sa tension de service continue ;
- Vitesse maximale du vent : 35 m/s ;
- Intensité sismique : pas plus de degré 7.
