Moniteur de parafoudre JCQ-10

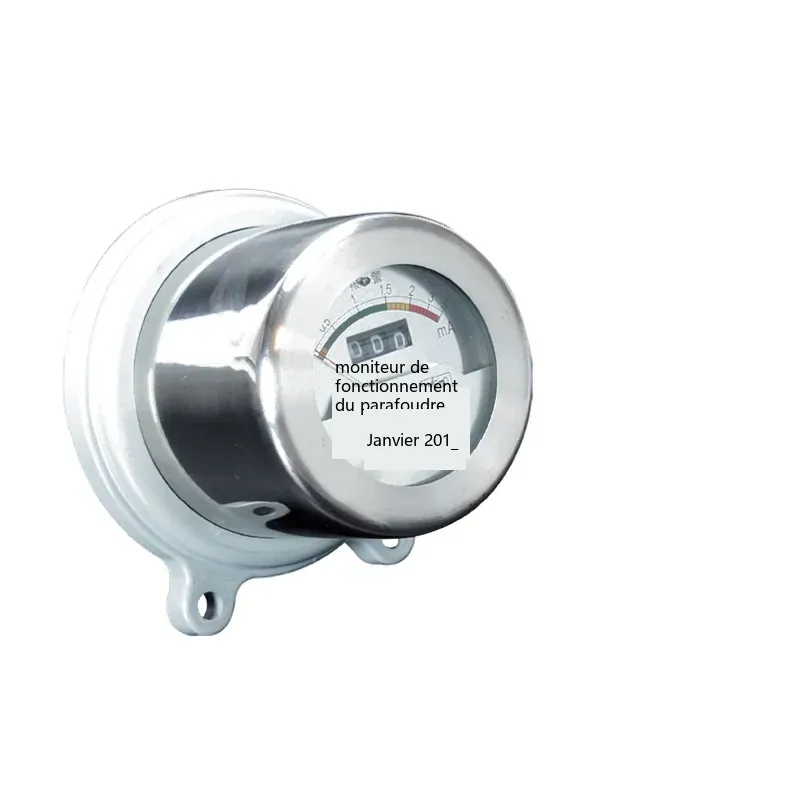

Le moniteur en ligne de parafoudre JCQ-10 (dispositif de surveillance en ligne) est utilisé pour enregistrer en temps réel le nombre de fonctionnement du parafoudre et l'amplitude du courant de foudre ; il est installé en série avec le parafoudre dans le circuit de mise à la terre. Doté d'un affichage numérique LCD intégré, le nombre de fonctionnements et le pic de courant (kA) du dernier fonctionnement peuvent être lus. Il convient aux parafoudres de 35 kV et plus utilisés dans les postes et les lignes, ou pour une utilisation avec des produits de protection contre les surtensions combinées triphasées.
Le produit a la double fonction de cumuler le nombre de fonctionnements et de surveiller le courant, et constitue une base importante pour la maintenance conditionnelle des parafoudres. Avec une installation à cadran extérieur, il a une structure compacte, une lecture claire et une fiabilité élevée, et peut remplacer les compteurs mécaniques conventionnels pour améliorer le niveau de surveillance intelligente du réseau.
Paramètres techniques typiques
| Modèle | Description du produit | Classe de tension du système | Courant de décharge nominal (kA) | Plage de courant de fonctionnement (A) | Tension résiduelle au courant nominal (kV) | Capacité de tenue au courant en onde rectangulaire 2us (A) | Capacité de tenue au courant élevé 4/10 (kA) |
|---|---|---|---|---|---|---|---|
| JCQ-10 | Moniteur en ligne de parafoudre | 3-220kV | 10 | 50-5000 | 1 | 600 | 100 |

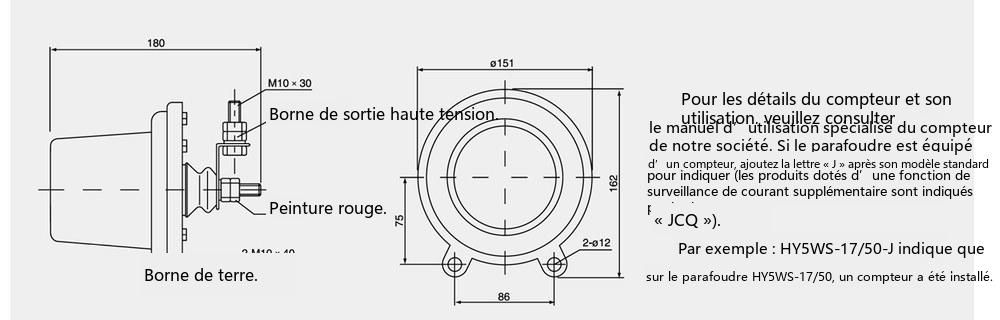

Dimensions d'encombrement standard
Instructions d'utilisation
1. Le moniteur doit être installé en série avec le parafoudre correspondant à sa borne de mise à la terre, et la résistance de mise à la terre doit être conforme aux exigences de la DL/T 621.
2. Pour une description détaillée et l'utilisation du moniteur, veuillez vous référer à notre manuel d'instructions dédié au moniteur.
3. Si le parafoudre est équipé de ce moniteur (avec fonction de surveillance du courant supplémentaire), les lettres « JCQ » doivent être ajoutées après sa désignation de modèle standard. Par exemple, HY5WS-17/50-JCQ indique qu'un moniteur a été ajouté au parafoudre HY5WS-17/50.
4. En cas d'utilisation conjointe, il est recommandé d'installer un câble de signal blindé (paire torsadée) menant à la salle de contrôle pour la transmission en temps réel des données de fonctionnement. Utilisé comme décrit ci-dessus, le moniteur en ligne de parafoudre JCQ-10 peut surveiller de manière stable l'état de fonctionnement du parafoudre sur une longue période.
Produits associés
Parafoudres à oxyde métallique de la même série et d'autres types disponibles au choix :
