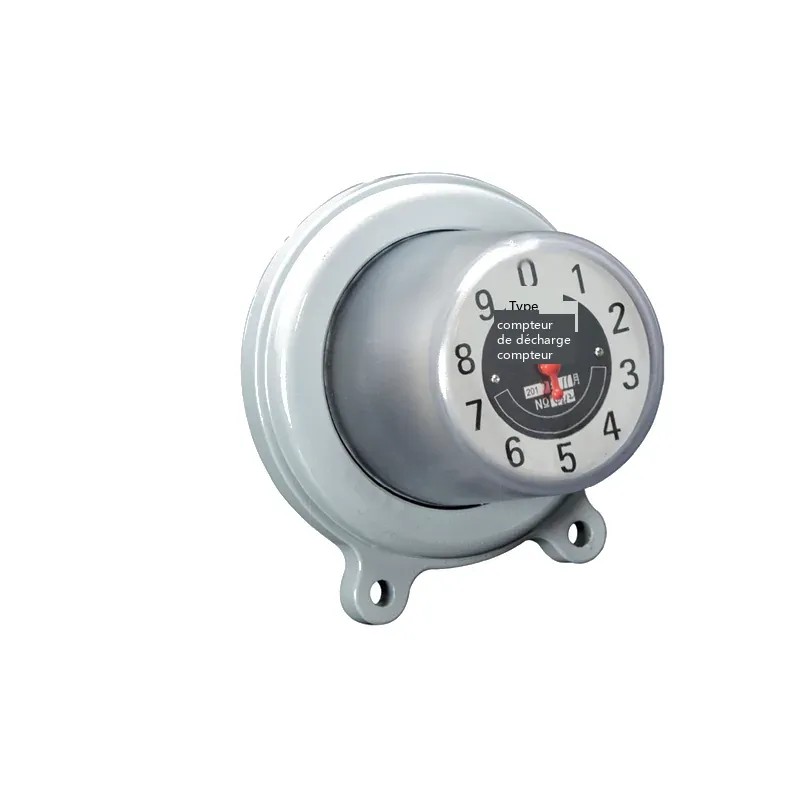

Compteur de décharges de parafoudre JS-8
Le compteur de décharges de parafoudre JS-8 est utilisé pour enregistrer le nombre d'opérations (décharges) du parafoudre en cas de surtension ; il est installé en série avec le parafoudre dans le circuit de mise à la terre. Un mécanisme de comptage électromagnétique est utilisé à l'intérieur ; lorsque le parafoudre décharge le courant, le compteur est entraîné pour accumuler. Il convient aux parafoudres de 35 kV et plus utilisés dans les postes et les lignes, et peut également être utilisé avec des produits de protection contre les surtensions triphasées combinées.
Le produit a une structure simple, un fonctionnement fiable et une lecture directe ; c'est un élément de surveillance important pour juger si le parafoudre a fonctionné et pour évaluer la fréquence des surtensions dans le réseau. Il est installé à la borne de mise à la terre sous le parafoudre pour une lecture facile lors des inspections de patrouille.
Paramètres techniques typiques
| Modèle | Description du produit | Classe de tension du système | Courant de décharge nominal (kA) | Plage de courant de fonctionnement (A) | Tension résiduelle au courant nominal (kV) | Capacité de tenue au courant ondulé rectangulaire 2us (A) | Capacité de tenue au courant élevé 4/10 (kA) |
|---|---|---|---|---|---|---|---|
| JS-8 | Compteur de décharges de parafoudre | 3~66kV | 5 | 50-5000 | 1 | 400 | 65 |
Dimensions d'encombrement standard
Instructions d'utilisation
1. Le compteur doit être installé en série avec le parafoudre correspondant à sa borne de mise à la terre, et la résistance de mise à la terre doit être conforme aux exigences de la DL/T 621.
2. Pour une description détaillée et l'utilisation du compteur, veuillez vous référer à notre manuel d'instructions dédié au compteur.
3. Si le parafoudre est équipé de ce compteur, la lettre « J » doit être ajoutée après sa désignation de modèle standard. Par exemple, HY5WS-17/50-J indique qu'un compteur a été ajouté au parafoudre HY5WS-17/50.
4. Pour une installation extérieure, un capot de protection est recommandé pour éviter qu'une exposition prolongée au soleil et à la pluie n'affecte la durée de vie mécanique. Installé et utilisé comme décrit ci-dessus, le compteur de décharges de parafoudre JS-8 peut enregistrer avec précision le nombre d'opérations du parafoudre sur une longue période.
