Protecteur de surtension TBP (type point neutre / armoire TBP-O/131/85)
Domaine d'application
Particulièrement adapté aux appareillages compacts des auxiliaires de centrales électriques, des systèmes de fours à arc et applications similaires. Le protecteur de surtension TBP-O/131/85 est le produit de type point neutre / armoire de cette section, utilisé pour protéger les équipements électriques de l'appareillage contre les surtensions entre phases et entre phase et terre.
Conditions de service environnementales
- ◆ Altitude ne dépassant pas 2000 m ;
- ◆ Température ambiante : -40 ℃ à 40 ℃ ;
- ◆ Fréquence industrielle : 48 Hz à 62 Hz ;
- ◆ La tension à fréquence industrielle appliquée en continu au parafoudre ne doit pas dépasser sa tension de fonctionnement continu ;
- ◆ Vitesse maximale du vent ne dépassant pas 35 m/s ;
- ◆ Zones d'intensité sismique de degré 7 et inférieur.
Dimensions d'encombrement et d'installation
TBP-O pour la protection du point neutre du moteur
| Type de produit | Hauteur H(mm) |
|---|---|
| 10kVAvec écart | 190 |
| 6kVAvec écart | 180 |

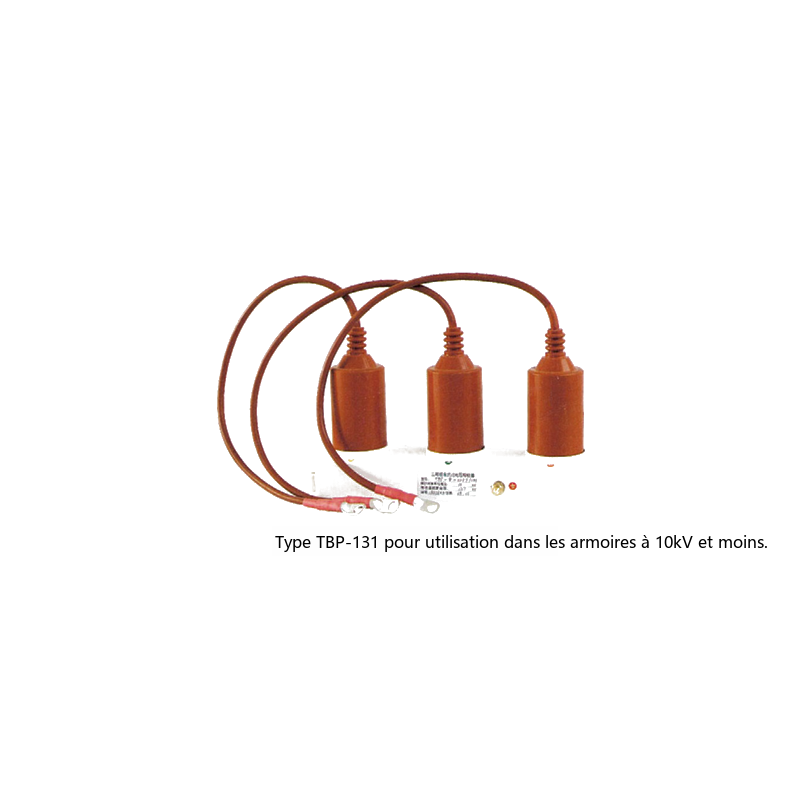

TBP-131 pour armoires de 10 kV et moins
| Type de produit | Hauteur H(mm) |
|---|---|
| 10kVAvec écart | 185 |
| 6kVAvec écart | 165 |
| 10kVSans écart | 165 |
| 6kVSans écart | 145 |

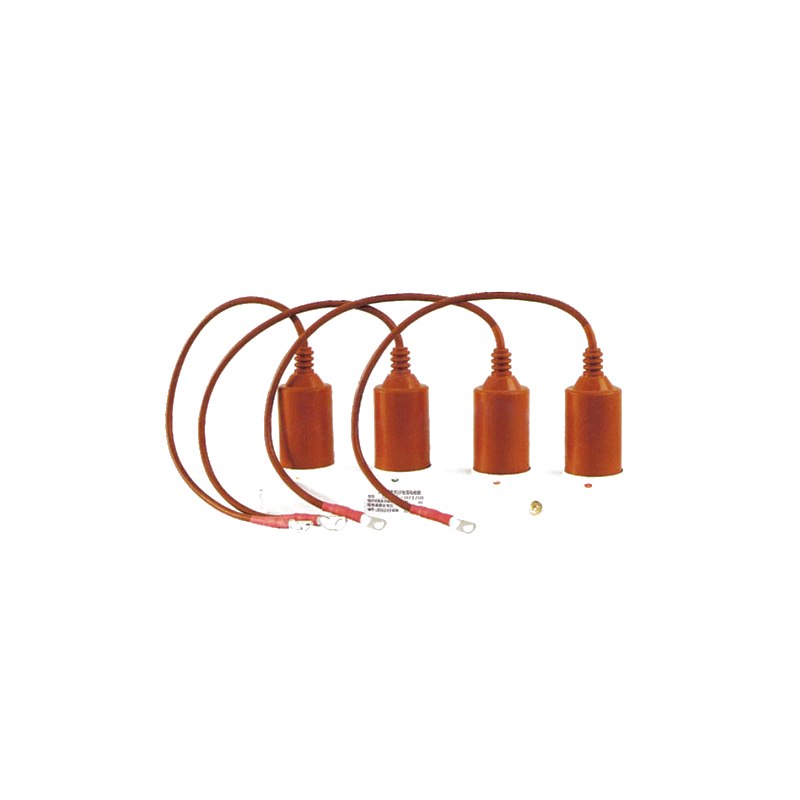

TBP-85 pour armoires de 10 kV et moins
| Type de produit | Hauteur H(mm) |
|---|---|
| 10kVAvec écart | 195 |
| 6kVAvec écart | 175 |
| 10kVSans écart | 175 |
| 6kVSans écart | 155 |

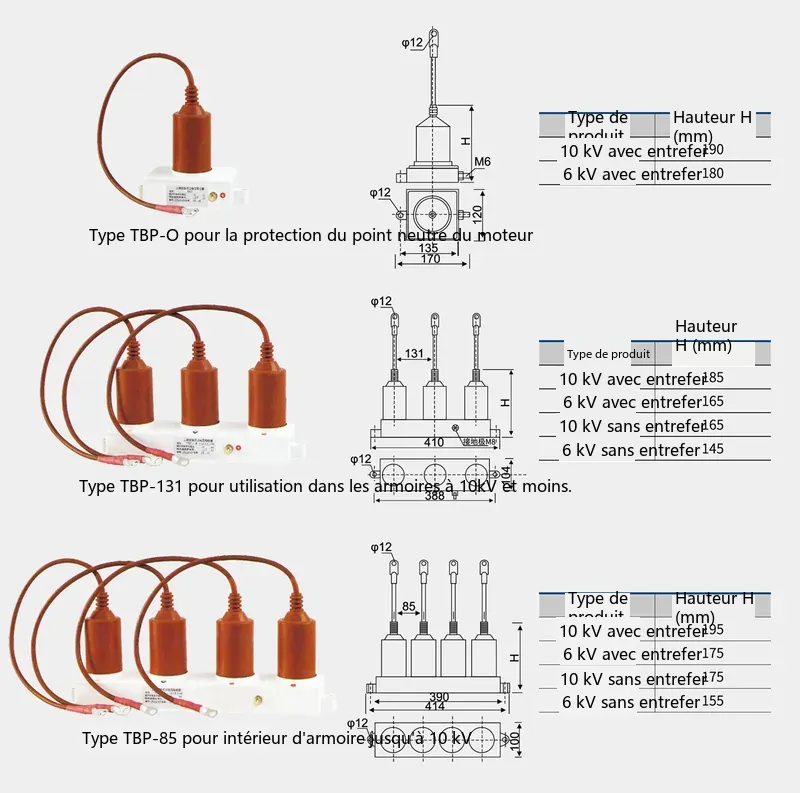

Plan dimensionnel général (TBP-O/131/85) :Les figures et tableaux de paramètres ci-dessus donnent les dimensions complètes et les données d'installation du protecteur de surtension TBP-O/131/85.
