Protecteur de surtension TBP (extérieur / type 35 kV TBP-100W1/280W2/200)
Dimensions d'encombrement et d'installation
TBP-100W1 pour usage extérieur de 10 kV et moins
| Type de produit | Hauteur H(mm) |
|---|---|
| 10kV avec écart | 390 |
| 6kV avec écart | 390 |
| 10kV sans écart | 370 |
| 6kV sans écart | 350 |
TBP-280W2 pour usage extérieur de 10 kV et moins
| Type de produit | Hauteur H(mm) |
|---|---|
| 10kV avec écart | 400 |
| 6kV avec écart | 275 |

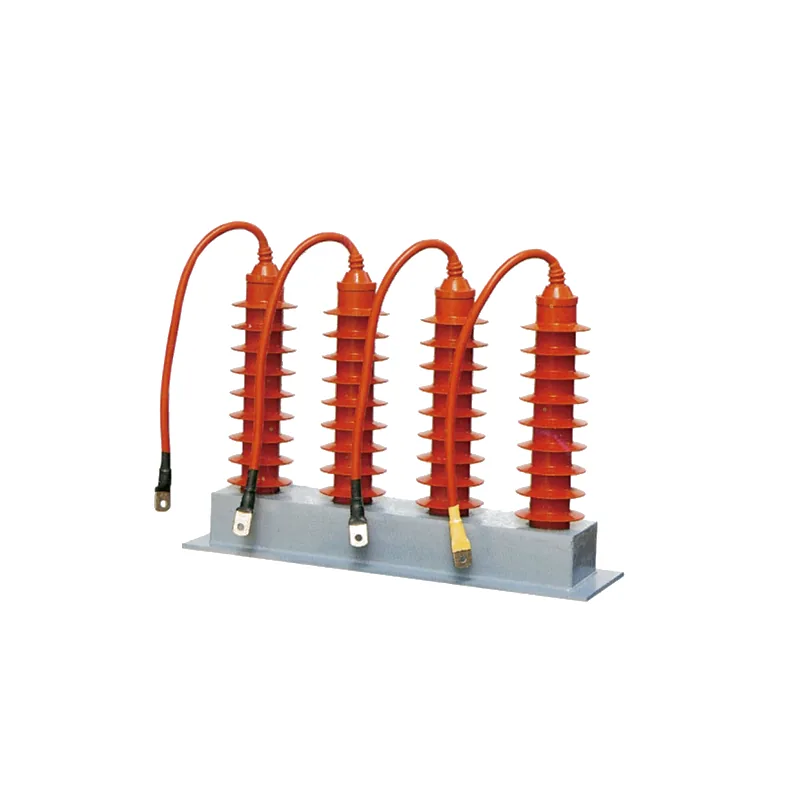

TBP-200 pour 35 kV et usage en armoireLe protecteur de surtension TBP-100W1/280W2/200couvre trois spécifications, 100W1, 280W2 et 200, et convient pour les emplacements extérieurs 10 kV, les armoires 35 kV et les endroits similaires.

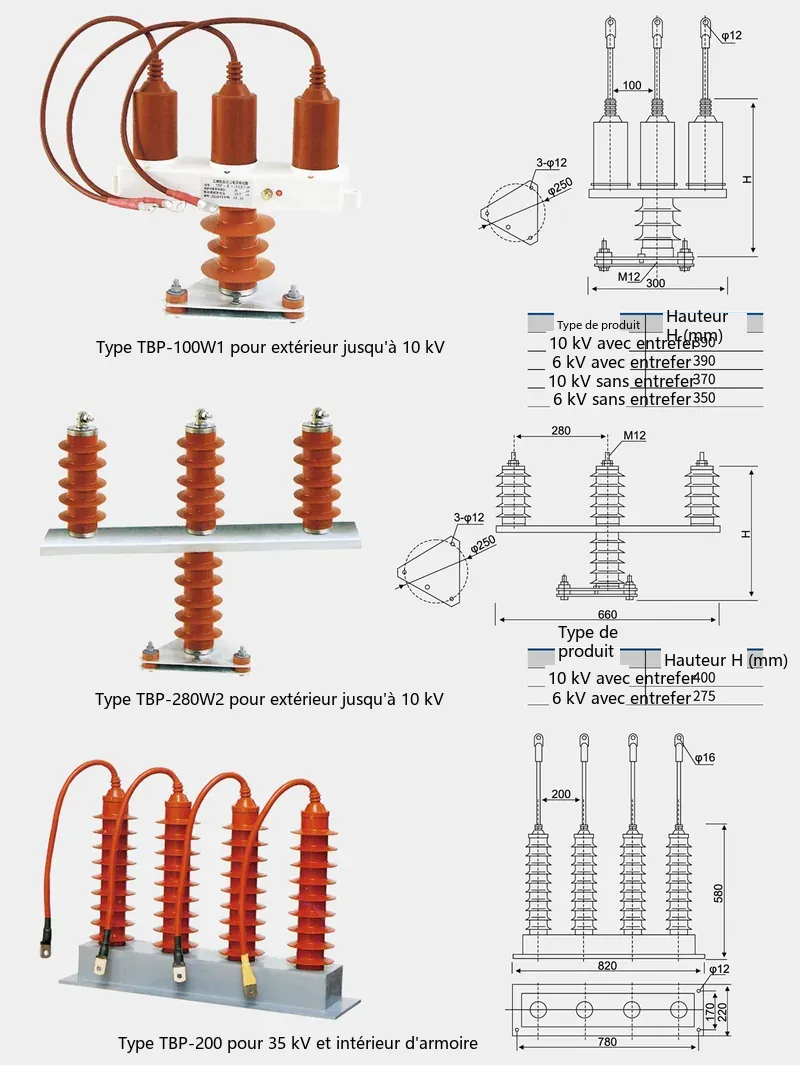

Plan dimensionnel général (TBP-100W1/280W2/200) :Les figures et les tableaux de paramètres ci-dessus donnent les dimensions complètes et les données d'installation du protecteur de surtension TBP-100W1/280W2/200.
