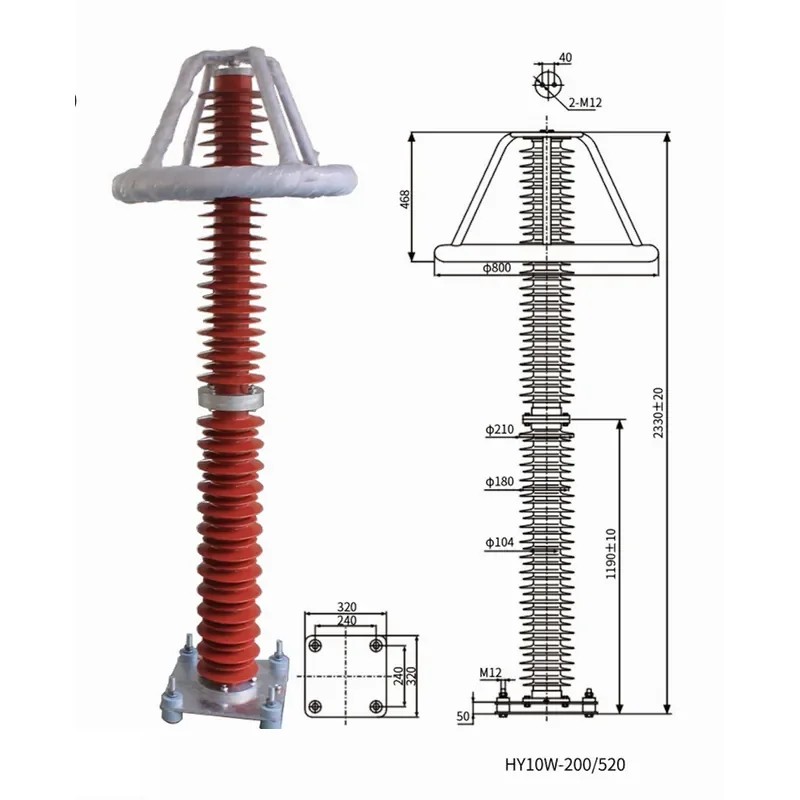

Présentation du produit
Le parafoudre à oxyde de métal HY10WZ-216/562 est un parafoudre à oxyde de métal sans éclateur à boîtier polymère pour les systèmes à courant alternatif de 220 kV. Il est principalement installé sur les équipements de distribution et les équipements de poste dans les postes de transformation afin de limiter les surtensions de foudre et de manœuvre et de protéger l'isolation des équipements électriques tels que les transformateurs, les disjoncteurs, les transformateurs de mesure et les câbles. Le parafoudre à oxyde de métal HY10WZ-216/562 est largement utilisé pour la protection contre les surtensions dans les postes de transformation de 220 kV.
Le produit utilise des varistances à oxyde de zinc hautes performances et une enveloppe isolante composite en caoutchouc de silicone moulée par injection d'une seule pièce, sans éclateur série ; il présente de bonnes caractéristiques tension-courant, une grande capacité de conduction de courant, une réponse rapide et une bonne résistance à la pollution, et peut fonctionner de manière stable pendant longtemps dans des environnements sévères tels que la haute altitude, la forte pollution et le froid intense.
Désignation du type
Dans HY10WZ-216/562 : H désigne le parafoudre, Y désigne la varistance à oxyde de zinc ; 10 désigne un courant de décharge nominal de 10 kA ; W désigne sans éclateur ; 200 est la tension nominale du parafoudre (kV) ; 520 est la tension résiduelle au courant de décharge nominal (kV).
Caractéristiques du produit
- ◆ Structure sans éclateur, sans courant de suite et sans délai de décharge, offrant des performances de protection stables ;
- ◆ Enveloppe composite en caoutchouc de silicone résistante aux UV, au vieillissement et avec une forte capacité anti-contournement par pollution ;
- ◆ Varistances à oxyde de zinc avec une grande capacité de conduction de courant et une forte tenue aux ondes rectangulaires de 2 ms ;
- ◆ Bonnes performances d'étanchéité et peu d'entretien en fonctionnement à long terme ;
- ◆ Taille réduite, poids léger et installation pratique.
Principaux paramètres techniques
| Désignation | Valeur |
|---|---|
| Tension nominale du système | 220 kV |
| Tension nominale du parafoudre Ur | 216 kV |
| Tension de service continu Uc | 156 kV |
| Courant de décharge nominal | 10 kA |
| Tension résiduelle sous onde de foudre (10 kA, 8/20μs） | ≤562 kV |
| Tension de référence continue (1 mA) | ≥313 kV |
| Capacité de conduction d'onde rectangulaire 2 ms | 1000 A |
| Tenue aux chocs de courant élevé 4/10μs | 100 kA |
| Ligne de fuite spécifique | ≥25 mm/kV |
Conditions de service
- ◆ Température ambiante : -40 ℃ à +40 ℃ ;
- ◆ Altitude : ≤2000 m (conception spéciale disponible au-delà) ;
- ◆ Vitesse du vent : ≤35 m/s ;
- ◆ Épaisseur de glace : ≤10 mm ;
- ◆ Intensité sismique : ≤degré 8 ;
- ◆ Convient aux systèmes à courant alternatif 50 Hz ; le site d'installation doit être exempt de forte pollution, de corrosion chimique et de vibrations violentes.

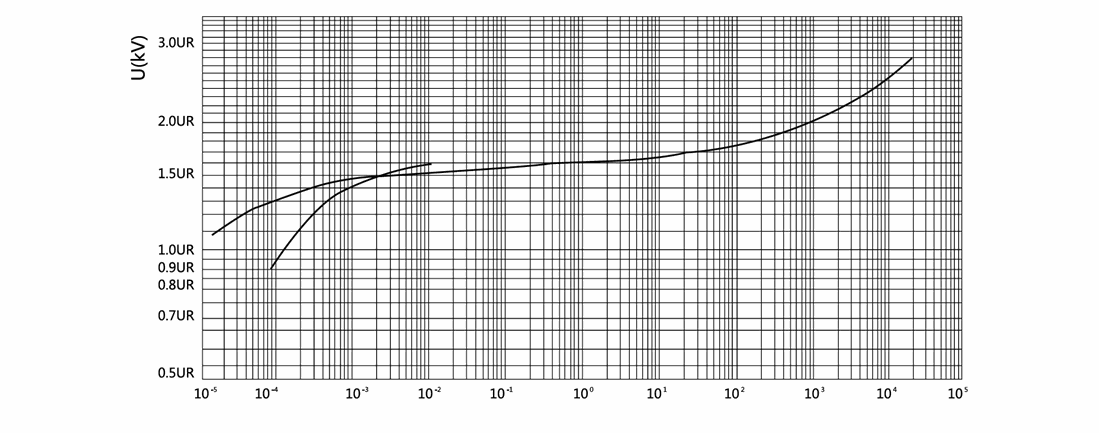

Courbe caractéristique tension-courant du parafoudre à oxyde de métal
La varistance à oxyde de métal présente des caractéristiques tension-courant non linéaires : le courant de fuite est extrêmement faible à la tension de service normale ; lorsqu'une surtension se produit, elle conduit et décharge l'énergie vers la terre, et après la disparition de la surtension, elle revient automatiquement à l'état de haute résistance. La figure ci-dessous montre sa courbe caractéristique tension-courant typique.

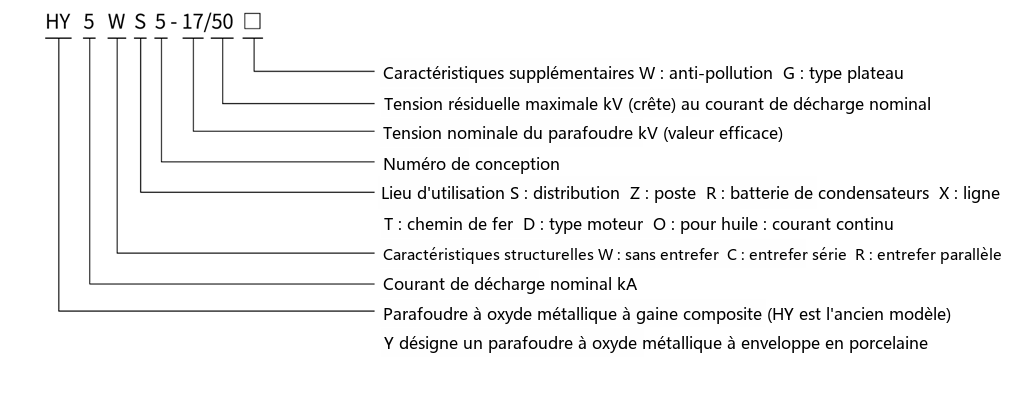

Illustration de la désignation du type de parafoudre
La désignation du type de parafoudre se compose de codes pour le type de construction, le courant de décharge nominal, la tension nominale, la tension résiduelle et le lieu d'utilisation ; la figure ci-dessous donne une explication visuelle de chaque segment.

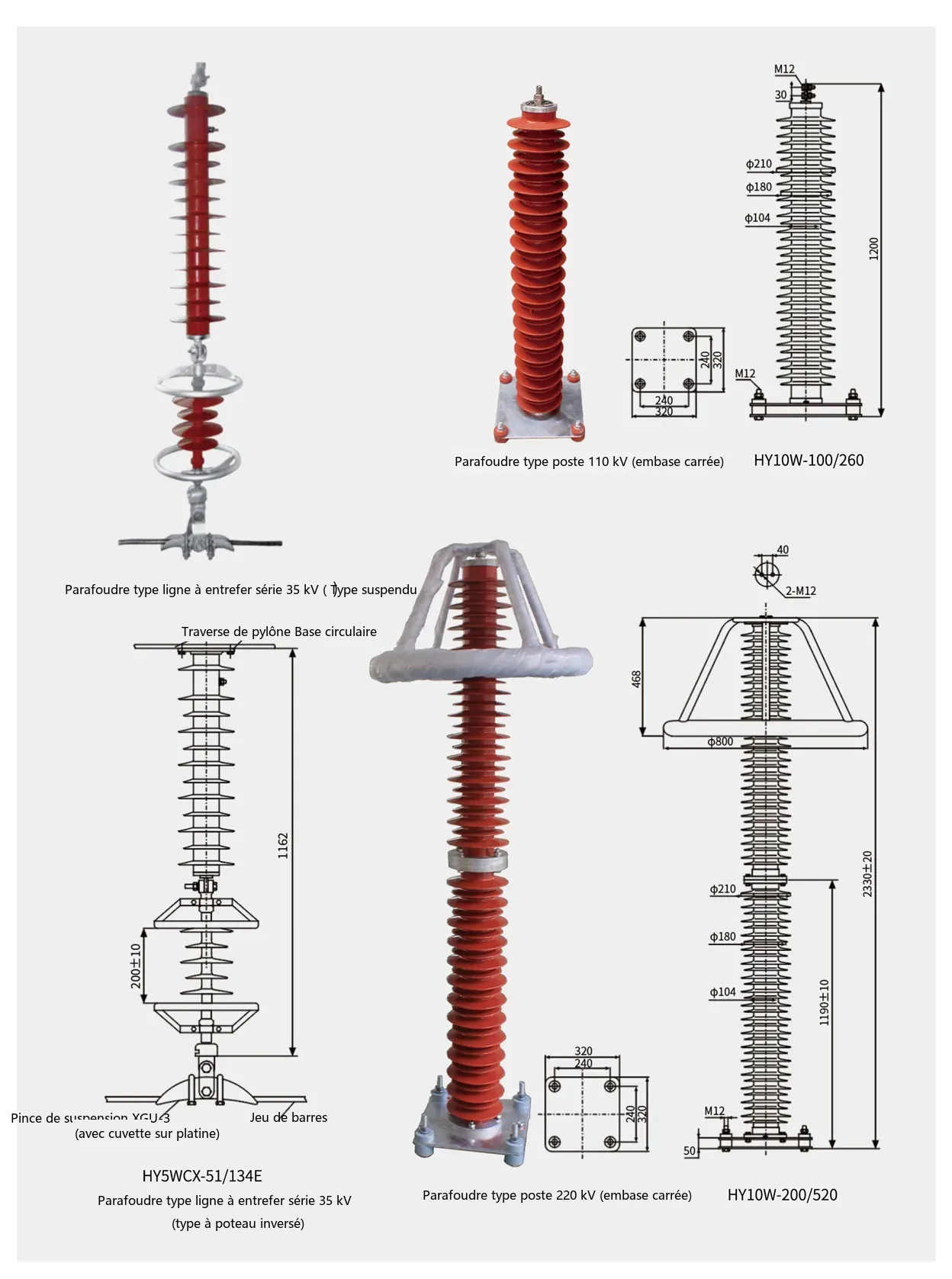

Série de produits et dimensions d'encombrement des parafoudres à oxyde de métal haute tension
La figure ci-dessous montre la structure d'encombrement et les dimensions principales de la série de parafoudres à oxyde de métal haute tension (y compris le type poste 110 kV / 220 kV et le type ligne 35 kV) pour référence dans l'aménagement de l'installation et la vérification des distances.
