Présentation du produit
L'interrupteur-sectionneur haute tension d'intérieur FN7-12R/630, de tension nominale 12 kV et courant nominal 630 A, est adapté aux systèmes d'alimentation triphasés AC de 50 Hz, 12 kV, pour couper le courant de charge et établir le courant de court-circuit. Cet interrupteur-sectionneur est largement utilisé dans les entreprises industrielles et minières ainsi que dans les réseaux de distribution urbains et ruraux.
Caractéristiques du produit : ce produit est un appareil combiné interrupteur-sectionneur-fusible (le « R » dans le modèle indique un fusible haute tension limiteur de courant intégré). Le courant de charge normal est commuté par l'interrupteur-sectionneur, tandis que les défauts de court-circuit sont interrompus par le fusible, offrant une protection combinée et adapté aux circuits primaires des réseaux de distribution d'intérieur 12 kV nécessitant une protection contre les courts-circuits. L'interrupteur-sectionneur FN7-12R/630 a un courant nominal de 630 A, un courant nominal de courte durée admissible de 4 s de 20 kA et un courant nominal de crête admissible de 50 kA. En tant qu'appareil combiné interrupteur-sectionneur-fusible, le FN7-12R/630 est nominal 12 kV avec une tension de tenue à fréquence industrielle 1 min de 42 kV et une tension de tenue aux impulsions de 75 kV.

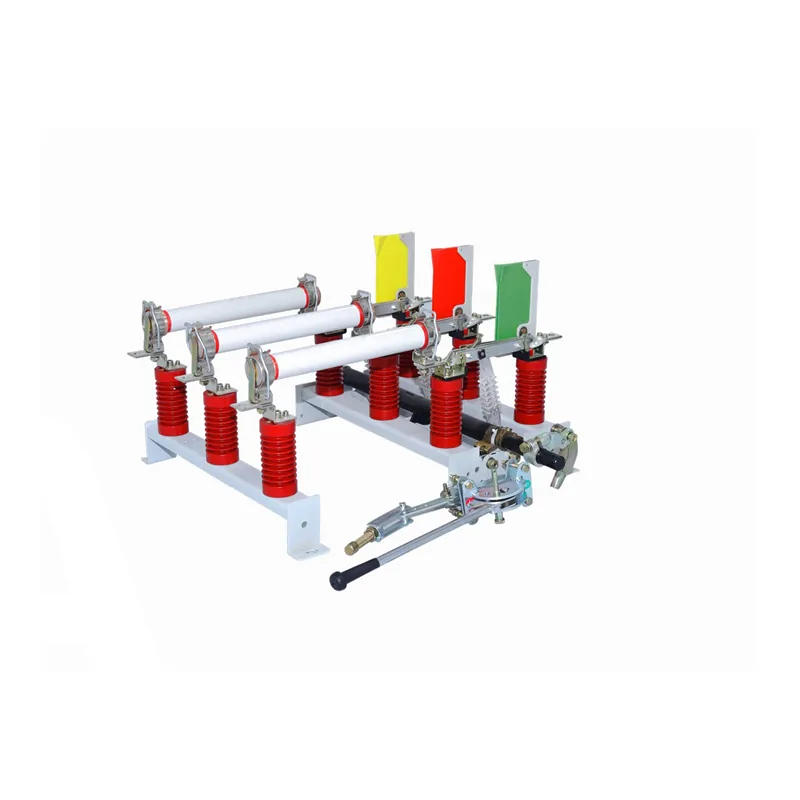

Photos du produit
Désignation du type
Format du code de type : F N 7 12 D - X L / R A - F 630
| F | Interrupteur-sectionneur |
| N | Intérieur |
| 7 | N° de série de conception |
| 12 | Tension nominale (kV) |
| D | Sectionneur de mise à la terre |
| X | Position du sectionneur de mise à la terre (extrémité d'arrivée : S ; extrémité de départ : X) |
| L | Dispositif de verrouillage (avec : L ; sans : vide) |
| R | Avec fusible |
| A | Fusible à percuteur (avec : A ; sans : vide) |
| F | Dispositif d'ouverture électrique (avec : F ; sans : vide) |
| 630 | Courant nominal (400, 630A) |
Conditions normales de service
- Température ambiante : limite supérieure +40°C, limite inférieure -10°C pour les zones générales et -25°C pour les zones de grand froid ;
- Altitude ne dépassant pas 1000m ;
- Humidité relative : moyenne journalière ne dépassant pas 95 %, moyenne mensuelle ne dépassant pas 90 % ;
- L'air ambiant ne doit pas être significativement pollué par des gaz corrosifs ou inflammables et de la vapeur d'eau ;
- Pas de vibrations violentes fréquentes.
Principaux paramètres techniques
| Élément | Paramètre (400A) | Paramètre (630A) |
|---|---|---|
| Tension nominale (kV) | 12 | 12 |
| Niveau d'isolement nominal, tenue à fréquence industrielle 1 min à 50 Hz (kV) | 42 entre phases/phase-terre ; 48 à travers l'intervalle d'isolement | 42 entre phases/phase-terre ; 48 à travers l'intervalle d'isolement |
| Tension de tenue aux impulsions 1,2/5 μs (kV) | 75 entre phases/phase-terre ; 85 à travers l'intervalle d'isolement | 75 entre phases/phase-terre ; 85 à travers l'intervalle d'isolement |
| Courant nominal (A) | 400 | 630 |
| Courant nominal de courte durée admissible (kA, 4 s) | 12.5 | 20 |
| Pouvoir d'établissement de l'interrupteur-sectionneur et du sectionneur de mise à la terre (kA, crête) | 31.5 | 50 |
| Courant nominal de crête admissible (kA) | 31.5 | 50 |
Encombrement et dimensions de montage
