Présentation du produit
L'interrupteur-sectionneur haute tension d'intérieur FN5-12R/630A, de tension nominale 12 kV et courant nominal 630 A, est adapté aux réseaux de distribution AC 50 Hz, 12 kV pour couper le courant de charge et établir le courant de court-circuit. Cet interrupteur-sectionneur est largement utilisé dans les entreprises industrielles et minières ainsi que dans les réseaux de distribution urbains et ruraux.
L'interrupteur-sectionneur haute tension d'intérieur FN5-12 et l'appareil combiné interrupteur-sectionneur-fusible (ci-après dénommé l'interrupteur) sont adaptés aux réseaux de distribution AC 50 Hz, 12 kV, pour couper le courant de charge et établir le courant de court-circuit. L'interrupteur avec fusible peut interrompre le courant de court-circuit pour la protection. Il peut être équipé d'un mécanisme de commande manuel CS6-1, du mécanisme de commande manuel CS dédié, ou d'un mécanisme de commande électrique CJ.
Caractéristiques du produit : ce produit est un appareil combiné interrupteur-sectionneur-fusible (le « R » dans le modèle indique un fusible haute tension limiteur de courant intégré). Le courant de service normal est commuté par l'interrupteur, tandis que les défauts de court-circuit sont interrompus par le fusible, offrant une protection combinée et particulièrement adapté aux circuits de distribution primaires nécessitant une protection contre les courts-circuits et une coupure. L'interrupteur-sectionneur FN5-12R/630A a un courant nominal de 630 A, un courant nominal de courte durée admissible de 2 s de 20 kA et un courant nominal de crête admissible de 50 kA. En tant qu'appareil combiné interrupteur-sectionneur-fusible, le FN5-12R/630A combine un interrupteur-sectionneur et un fusible limiteur de courant, et est capable de couper les courants de charge active, de boucle fermée et de charge de câble.
Désignation du type
Format du code de type : FN5 - 12 D R (S)/□
| F | Interrupteur-sectionneur |
| N | Intérieur |
| 5 | N° de série de conception |
| 12 | Tension nominale 12kV |
| D | Avec sectionneur de mise à la terre |
| R | Avec fusible |
| (S) | Fusible monté à l'extrémité supérieure de l'interrupteur |
| □ | Courant nominal (A) |
Conditions normales de service
— Altitude ne dépassant pas 1000m ;
— Température ambiante : limite supérieure +40°C, limite inférieure -25°C (pas inférieure à -5°C pour le mécanisme électrique) ;
— Humidité relative : moyenne journalière ne dépassant pas 95 %, moyenne mensuelle ne dépassant pas 90 % (à +25°C) ;
— L'air ambiant ne doit pas être significativement pollué par des gaz corrosifs ou inflammables, de la vapeur d'eau, etc. ;
— Pas de vibrations violentes fréquentes.

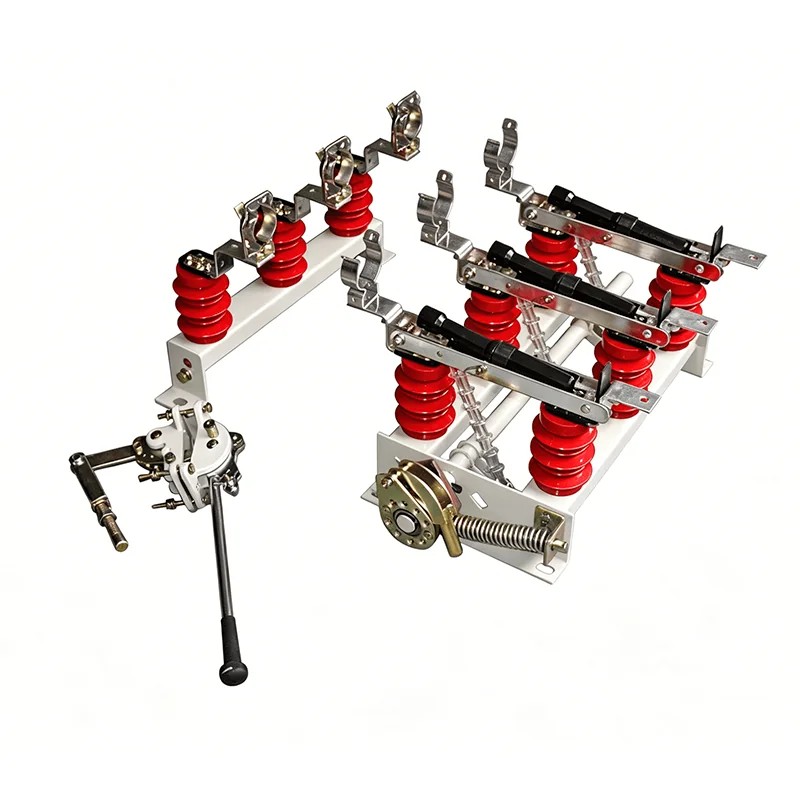

Photos du produit
Principaux paramètres techniques
Les performances sont conformes à GB/T3804 et à la CEI 60265.
| N° | Élément | Unité | Données 400A | Données 630A |
|---|---|---|---|---|
| 01 | Tension nominale | kV | 12 | 12 |
| 02 | Fréquence nominale | Hz | 50 | 50 |
| 03 | Courant nominal | A | 400 | 630 |
| 04 | Courant nominal de courte durée admissible (thermiquement stable) | kA | 12.5(4s) | 20(2s) |
| 05 | Courant nominal de crête admissible (dynamiquement stable) | kA | 31.5 | 50 |
| 06 | Courant nominal de coupure en boucle fermée | A | 400 | 630 |
| 07 | Courant nominal de coupure de charge active | A | 400 | 630 |
| 08 | Courant de coupure de charge active à 5 % du nominal | A | 20 | 31.5 |
| 09 | Courant nominal de coupure de charge de câble | A | 10 | 10 |
| 10 | Pouvoir de coupure nominal de transformateur à vide | kVA | 1250 | 1250 |
| 11 | Courant nominal d'établissement de court-circuit | kA | 31.5 | 50 |
| 12 | Nombre de coupures du courant de charge | fois | 20(**** charge) 35(60% charge) 75(30% charge) 80(5% charge) | 20(**** charge) 35(60% charge) 75(30% charge) 80(5% charge) |
| 13 | Tension de tenue à fréquence industrielle 1 min (valeur efficace) | kV | 42 à la terre/entre phases | 42 à la terre/entre phases |
| 14 | Tension de tenue à fréquence industrielle (à travers l'intervalle d'isolement) | kV | 48 | 48 |
| 15 | Tension de tenue aux impulsions de foudre (crête) | kV | 75 à la terre/entre phases, 85 à travers l'intervalle d'isolement | 75 à la terre/entre phases, 85 à travers l'intervalle d'isolement |
| 16 | Couple (force) de manœuvre d'ouverture/fermeture | N·m (N) | 90(180) | 100(200) |
Remarque : 400A et 630A dans le tableau sont deux calibres de courant nominal ; « R » indique une combinaison interrupteur-sectionneur-fusible pouvant interrompre le courant de court-circuit pour la protection.
Encombrement et dimensions de montage
1-cadre de base, 2-isolateur support, 3-bloc de borne de fusible de support, 4-lame de contact, 5-tube d'extinction d'arc, 6-ressort de torsion et arbre de verrouillage, 7-plaque de guidage, 8-bloc de borne de siège de contact, 9-bielle, 10-arbre de rotation, 11-mécanisme à ressort à accumulation d'énergie, 12-disque de manœuvre.
