Présentation
L'interrupteur-sectionneur haute tension AC d'intérieur FLN36-12D est un dispositif de commutation moyenne tension développé par Gaosuo Electric Co., Ltd. en référence à la technologie internationale avancée et conformément aux normes pertinentes du système électrique chinois. Ses performances sont entièrement conformes à la CEI 60694 et à la CEI 62271-103, ainsi qu'aux normes nationales GB3804-2004 (Appareils de coupure-sectionnement à haute tension AC pour tensions nominales de 3,6 kV à 40,5 kV), GB1985-2004 (Sectionneurs et sectionneurs de mise à la terre AC) et GB/T11022-1999 (Spécifications communes pour l'appareillage haute tension et l'appareillage de commande). C'est l'élément de commutation principal des postes de distribution en boucle. Intégrant la fermeture, l'ouverture et la mise à la terre en une seule unité, l'interrupteur est logé dans une enveloppe époxy renforcée entièrement scellée, remplie de gaz SF6 à 0,05 MPa, réalisant les trois fonctions avec un minimum de pièces, ce qui garantit la qualité et la fiabilité du produit. Il est sans entretien et peut fonctionner en toute sécurité pendant plus de 20 ans dans des conditions normales. Ce dispositif est largement utilisé dans les postes de distribution en boucle 12kV et les réseaux de distribution par câbles.
Désignation du type

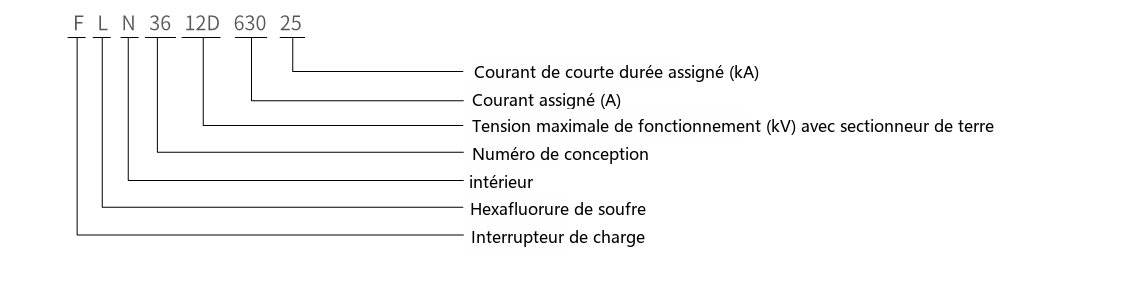

La désignation du modèle de l'interrupteur-sectionneur FLN36-12D suit le codage standard des appareils de coupure-sectionnement à haute tension AC d'intérieur ; voir le schéma ci-dessous pour les détails des bornes et des dimensions. L'interrupteur-sectionneur FLN36-12D a un courant nominal de 630 A, un courant nominal de courte durée admissible de 4 s de 20 kA et un courant nominal de crête admissible de 50 kA. Avec un courant nominal de coupure de charge active et en boucle fermée de 630 A et un courant de coupure de charge de câble de 10 A, le FLN36-12D est adapté aux réseaux de distribution 12 kV.
| Élément | Unité | Données |
|---|---|---|
| Tension nominale | kV | 12 |
| Fréquence nominale | Hz | 50 |
| Courant nominal | A | 630 |
| Courant nominal de crête admissible | kA | 50 |
| Courant nominal de courte durée admissible 4s | kA | 20 |
| Courant nominal d'établissement | kA | 50 |
| Courant nominal de coupure (charge active) | A | 630 |
| Courant nominal de coupure (boucle fermée) | A | 630 |
| Courant nominal de coupure (charge de câble) | A | 10 |
| Tension de tenue à fréquence industrielle 1 min (entre phases, à la terre/intervalle ouvert) | kV | 42/48 |
| Tension de tenue aux impulsions de foudre (entre phases, à la terre/intervalle ouvert) | kV | 75/85 |
| Pression relative du gaz SF6 (manomètre à 20°C) | MPa | ≤0.04 |
| Tension de service nominale (moteur) | - | AC/DC220 |
| Tension nominale du déclencheur à émission | - | AC/DC220 |
| Vitesse moyenne d'ouverture | m/s | 3.5±1.5 |
| Vitesse moyenne de fermeture | m/s | 3.5±1.5 |
| Synchronisation d'ouverture/fermeture triphasée | ms | ≤3 |
| Résistance du circuit principal | μΩ | ≤120 |
| Couple de manœuvre manuel maximal | N·m | ≤160 |
| Distance entre centres de phases | mm | 210±0.5 |
