Présentation

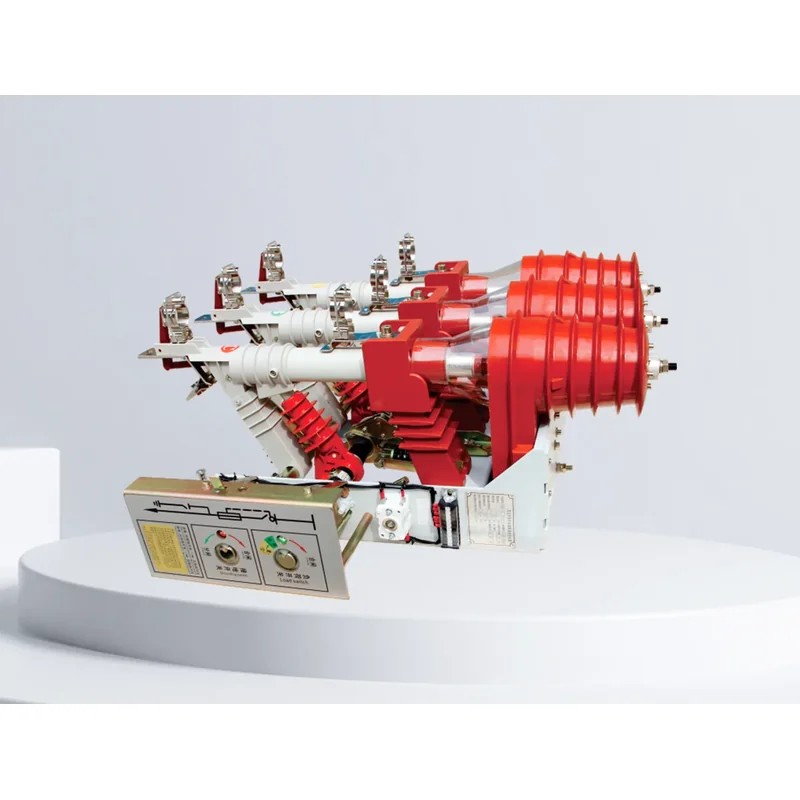

L'interrupteur-sectionneur d'intérieur à soufflage haute tension FKN12-12/FKRN12-12D est adapté aux armoires d'appareillage haute tension triphasées de 12 kV et inférieures, servant de commande et de protection pour les équipements électriques tels que transformateurs, câbles et lignes aériennes. L'interrupteur-sectionneur FKN12/FKRN12-12D est particulièrement adapté aux postes de transformation terminaux et aux postes de transformation préfabriqués des réseaux de distribution urbains et ruraux. Il est également applicable à la commande et à la protection des postes de distribution en boucle et des unités à double alimentation radiale, et cet interrupteur-sectionneur offre un fonctionnement sans huile et facile d'entretien. L'interrupteur-sectionneur FKN12-12 fournit un courant nominal de courte durée admissible de 4 s de 20 kA, un courant nominal d'établissement de court-circuit de 50 kA et un courant nominal de coupure de charge active de 630 A.

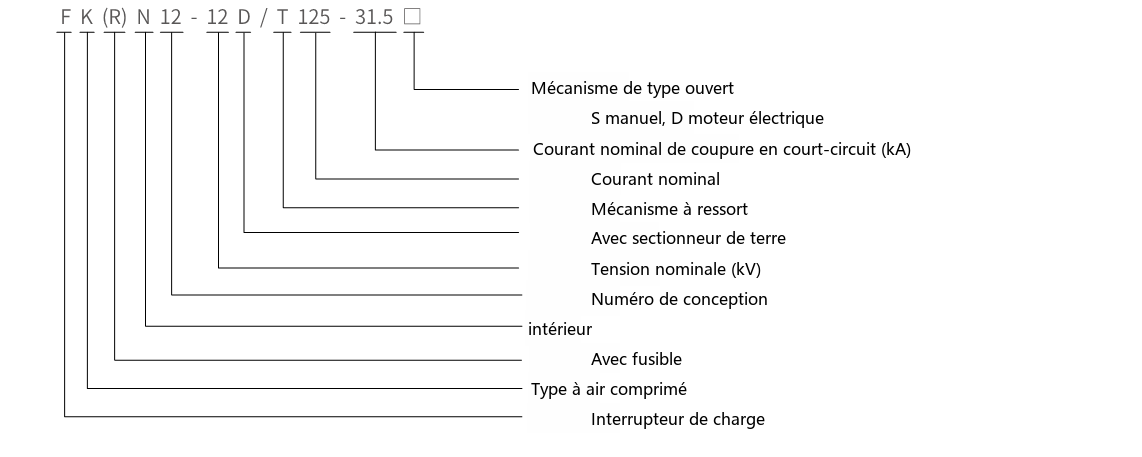

Désignation du type
Environnement normal de service
Température ambiante : limite supérieure +40°C ;
Limite inférieure -25°C (stockage et transport autorisés à -30°C) ; la moyenne sur 24 heures ne doit pas dépasser +35°C ;
Altitude : ne dépassant pas 1000m ; humidité relative de l'air : moyenne journalière ne dépassant pas 95 %, moyenne mensuelle ne dépassant pas 90 % ;
Intensité sismique : ne dépassant pas le degré 8
L'air ambiant ne doit pas être significativement pollué par des gaz corrosifs ou inflammables, de la vapeur d'eau, etc. ;
◇ Pas de vibrations violentes fréquentes ; ◇ Niveau de pollution : classe II.

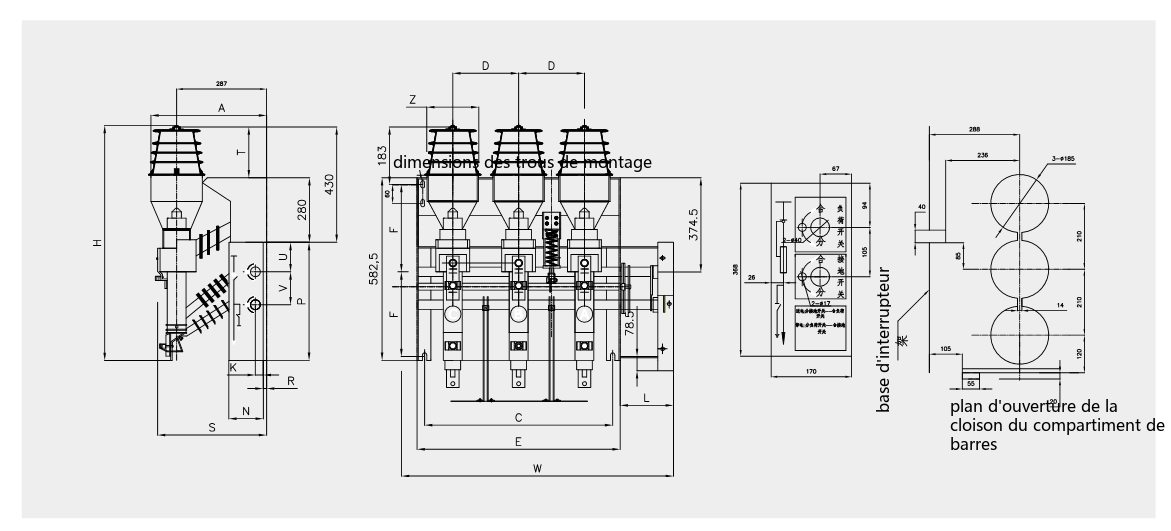

Encombrement et dimensions de montage
Dimensions (A H C D E F K J L M N P R s T U V W Z) Poids
| Modèle Unité | A | H | C | D | E | F | K | J | L | M | N | P | R | T | U | W | Z | Poids | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FKRN12-A-12D | 390 | 840 | 600 | 210 | 642 | 270 | 67 | 50 | 170 | 287 | 171 | 368 | 16 | 405 | 150 | 94 | 105 | 868 | 180 | 70 kg |
| N° | Élément | Unité | Données | ||
|---|---|---|---|---|---|
| FKN12-12D | FKRN12-12D | ||||
| 1 | Tension nominale | kV | 12 | ||
| 2 | Fréquence nominale | Hz | 50 | ||
| 3 | Courant nominal | A | |||
| 4 | Tension de tenue aux impulsions de foudre | kV | 42 à la terre/entre phases, 48 à travers l'intervalle d'isolement | ||
| 5 | Tension de tenue à fréquence industrielle 1 min | kV | 75 à la terre/entre phases, 85 à travers l'intervalle d'isolement | ||
| 6 | Courant nominal de courte durée admissible | Interrupteur-sectionneur | kA | 20 | |
| Sectionneur de mise à la terre | kA | 20 | |||
| 7 | Durée nominale de court-circuit | Interrupteur-sectionneur | s | 4 | |
| Sectionneur de mise à la terre | s | 2 | |||
| 8 | Courant nominal d'établissement de court-circuit (crête) | 50 | |||
| 9 | Courant nominal de coupure | Courant de coupure de charge active | A | 630 | |
| Courant de coupure en boucle fermée | A | 630 | |||
| Courant de coupure de charge active à 5 % | A | 31.5 | |||
| Courant de charge de câble | A | 10 | |||
| Pouvoir de coupure de transformateur à vide | kVA | 1250 | |||
| 10 | Courant nominal de coupure de court-circuit (fusible limiteur de courant) | kA | 31.5 | ||
| 11 | Courant nominal de transfert | A | 1200 | ||
| 12 | Endurance mécanique | fois | 2000 | 2000 | |
| 13 | Énergie de sortie du percuteur | J | J | 1+0.5 | |
