Présentation

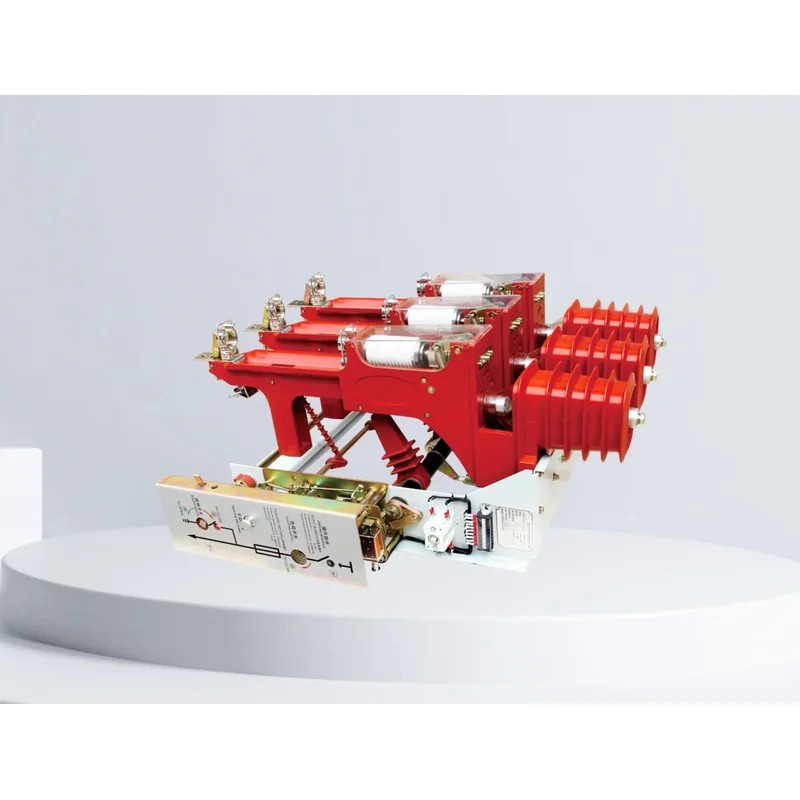

Les interrupteurs-sectionneurs à vide haute tension AC d'intérieur FZN25-12 et FZ(R)N25-12D, ainsi que l'appareil combiné interrupteur-sectionneur-fusible à vide haute tension AC d'intérieur FZRN25-12D/T200-31.5, sont des dispositifs de commande et de protection pour les systèmes de distribution triphasés AC 50 Hz, 12 kV. Les produits sont sans huile, non toxiques et exempts de risques d'incendie et d'explosion, et sont largement utilisés dans les entreprises industrielles et minières ainsi que dans les postes de distribution des bâtiments urbains. L'appareil combiné offre une protection plus fiable pour les transformateurs et autres équipements électriques qu'un disjoncteur, et est particulièrement adapté aux postes de distribution en boucle, aux unités à double alimentation radiale et aux postes de transformation préfabriqués. L'interrupteur-sectionneur à vide haute tension AC d'intérieur FZN25-12D/T630-20 (ci-après dénommé l'interrupteur) est un dispositif d'intérieur triphasé AC 50 Hz de tension nominale 12 kV, adapté à une utilisation dans les postes de distribution des entreprises industrielles et minières et les postes de transformation, servant de protection et de commande pour les installations électriques, pour la commutation du courant de charge, du courant de boucle fermée, des transformateurs à vide et du courant de charge de câble. Il est équipé d'un sectionneur de mise à la terre capable d'établir le courant de court-circuit. Son mécanisme de commande peut être manuel ou électrique, facilitant les exigences de télécommande (télémétrie, télésignalisation, télécommande) du système d'alimentation. L'appareil combiné interrupteur-sectionneur-fusible à vide haute tension AC d'intérieur FZRN25-12D/T200-31.5 (ci-après dénommé l'appareil combiné) est un dispositif d'intérieur triphasé AC 50 Hz de tension nominale 12 kV, adapté aux postes de distribution des entreprises industrielles et minières et aux postes de transformation, utilisé pour la commande de charge et la protection contre les courts-circuits. Il est également équipé d'un sectionneur de mise à la terre capable d'établir le courant de court-circuit. Son mécanisme de commande peut être manuel ou électrique, facilitant les exigences de télécommande du système d'alimentation.

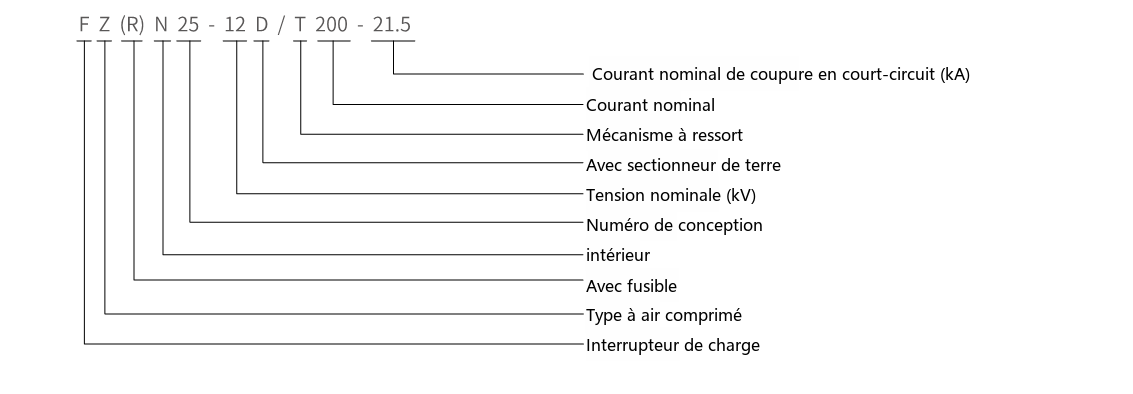

Désignation du type

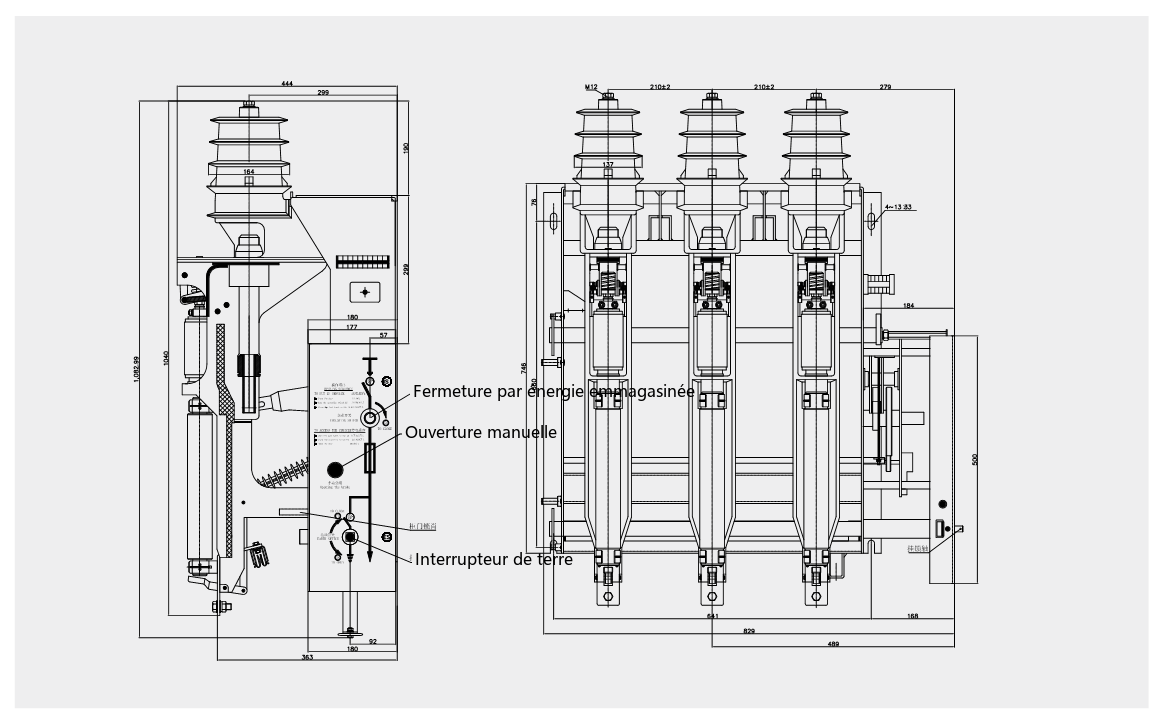

Encombrement et dimensions de montage
Paramètres techniques (voir tableau)
| N° | Élément | Unité | FZN25-12D/T630-20 | FZRN25-12D/T200-31.5 |
|---|---|---|---|---|
| FZN25-12D/T630-20 | FZRN25-12D/T200-31.5 | |||
| 1 | Tension nominale | kV | 12 | 12 |
| 2 | Courant nominal | A | 630 | 200 |
| 3 | Fréquence nominale | Hz | 50 | 50 |
| 4 | Niveau d'isolement nominal - tension de tenue à fréquence industrielle 1 min | kV | 30 à travers la chambre d'extinction d'arc ; 42 à la terre/entre phases ; 48 à travers l'intervalle d'isolement | 30 à travers la chambre d'extinction d'arc ; 42 à la terre/entre phases ; 48 à travers l'intervalle d'isolement |
| Tension de tenue aux impulsions de foudre (crête) | kV | 75 à la terre/entre phases ; 85 à travers l'intervalle d'isolement | 75 à la terre/entre phases ; 85 à travers l'intervalle d'isolement | |
| 5 | Courant nominal de courte durée admissible | kA | 20 | - |
| 6 | Durée nominale de court-circuit | s | 4 | - |
| 7 | Courant nominal de crête admissible | kA | 50 | - |
| 8 | Courant nominal de coupure de charge active | A | 630 | - |
| 9 | Courant nominal de coupure en boucle fermée | A | 630 | - |
| 10 | Courant nominal de coupure de charge de câble | A | 10 | - |
| 11 | Pouvoir de coupure nominal de transformateur à vide | kVA | 1600 | 1600 |
| 12 | Courant nominal de coupure de court-circuit | kA | - | 31.5 |
| 13 | Courant nominal de transfert | A | - | 200 |
| 14 | Type de fusible | - | SDLAJ-12 SFLAJ-12 | |
| 15 | Énergie de sortie du percuteur | J | - | 1+0.5 |
| 16 | Courant nominal d'établissement de court-circuit | kA | 50 | 80 (présumé) |
| 17 | Courant nominal de courte durée admissible du sectionneur de mise à la terre | kA | 20 | 20 |
| 18 | Durée nominale de court-circuit du sectionneur de mise à la terre | s | 2 | 2 |
| 19 | Courant nominal de crête admissible du sectionneur de mise à la terre | kA | 50 | 50 |
| 20 | Tension nominale du circuit auxiliaire | AC 220 / DC 110 | AC 220 / DC 110 | |
| 21 | Endurance mécanique | fois | 10000 | 10000 |
