Interrupteur-sectionneur à vide d'extérieur à sectionnement FZW28-12

Présentation

L'interrupteur-sectionneur à vide d'extérieur à sectionnement de la série FZW28-12(FFK) est adapté aux systèmes de distribution triphasés AC d'extérieur de tension nominale 12kV et fréquence nominale 50Hz, utilisé pour commuter le courant de charge et établir le courant de court-circuit. L'interrupteur-sectionneur à vide d'extérieur à sectionnement de la série FZW28-12(FFK) est applicable aux postes de transformation, aux entreprises industrielles et minières, et aux réseaux urbains/ruraux pour la protection et la commande, les réseaux de distribution automatisés, et les sites à manœuvres fréquentes. Cette série est un interrupteur de manœuvre et de commande pour les systèmes de distribution à lignes aériennes, disponible en plusieurs types. Avec des avantages marquants tels que l'absence d'huile, un mécanisme simple, des performances fiables et l'absence d'entretien, il est largement utilisé à ce jour. Combiné à des détecteurs de défaut de type FDR ou à des dispositifs terminaux distants RTU, il forme un système d'automatisation de la distribution très simple capable de localiser automatiquement les défauts de lignes aériennes et d'isoler la section défectueuse. Il répond au besoin de moderniser les appareillages de distribution existants en Chine vers des équipements de distribution sans huile et automatisés.

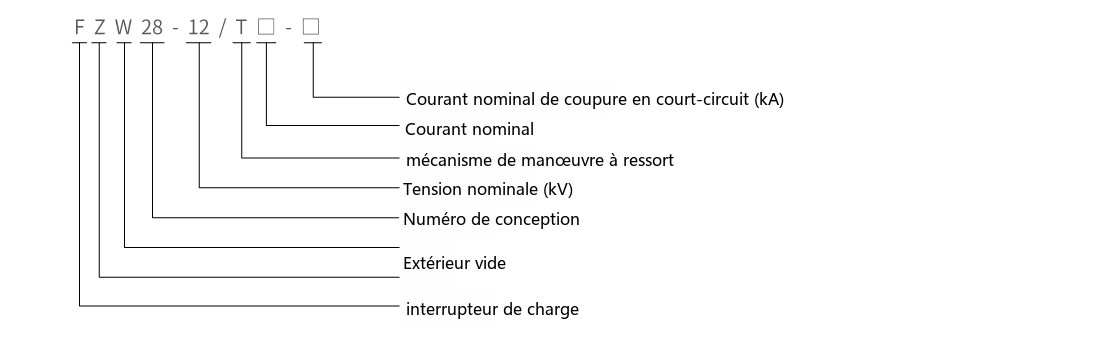

Désignation du type

Fonctions

L'interrupteur offre les fonctions suivantes : verrouillage automatique des défauts de court-circuit entre phases — lorsqu'un court-circuit entre phases se produit sur la branche d'un client, le sectionneur s'ouvre et se verrouille immédiatement après le déclenchement de la protection du disjoncteur ou du réenclencheur du poste ; après la refermeture du poste, les autres clients de la branche sur le départ rétablissent rapidement l'alimentation ; localisation rapide du point de défaut — lorsqu'un défaut de branche client fait fonctionner la protection du sectionneur, le client responsable perd l'alimentation et signale les informations de défaut, permettant au personnel du distributeur de diagnostiquer sur site via un ordinateur de poche ou un module de communication ; élimination automatique des défauts monophasés à la terre — lorsqu'un défaut monophasé à la terre se produit sur la branche d'un client, le sectionneur s'ouvre automatiquement, tandis que les autres clients de branche au poste et sur le départ ne perçoivent pas le défaut. Cet interrupteur peut réaliser les fonctions suivantes : protection à déclenchement instantané, protection contre les surintensités, triple refermeture, enregistrement d'événements, prévention du courant d'appel, protection homopolaire, horloge temps réel, accélération de refermeture, interrogation d'état en temps réel, commande intelligente par terminal portable, réglage local/distant, signalement actif des défauts, et fonction de messages courts GSM.

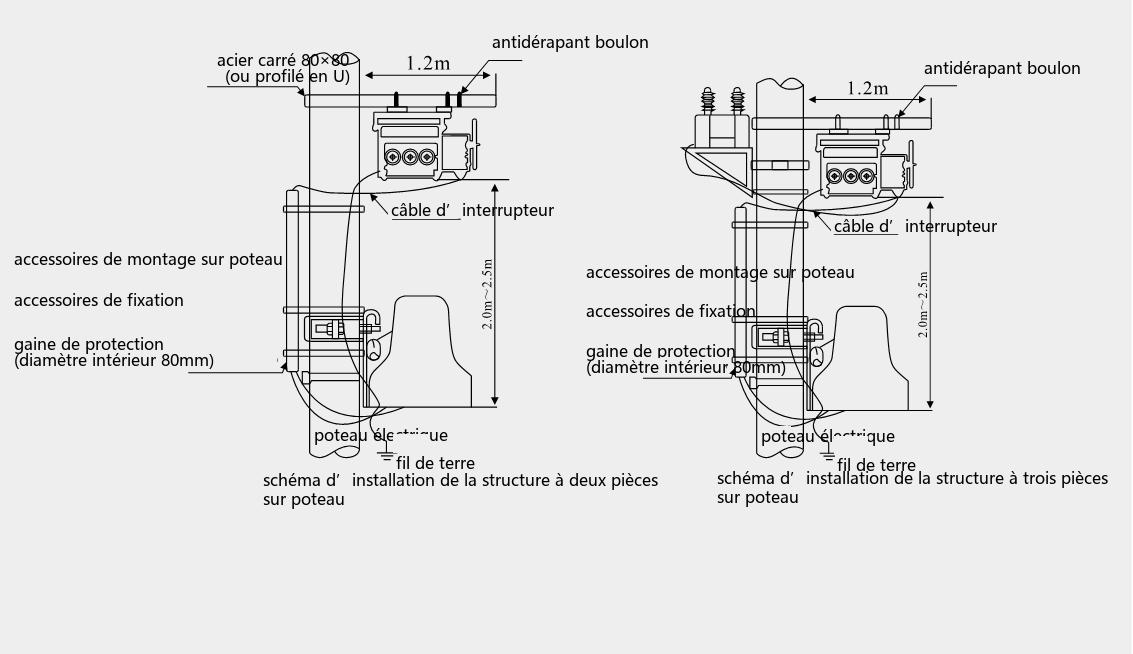

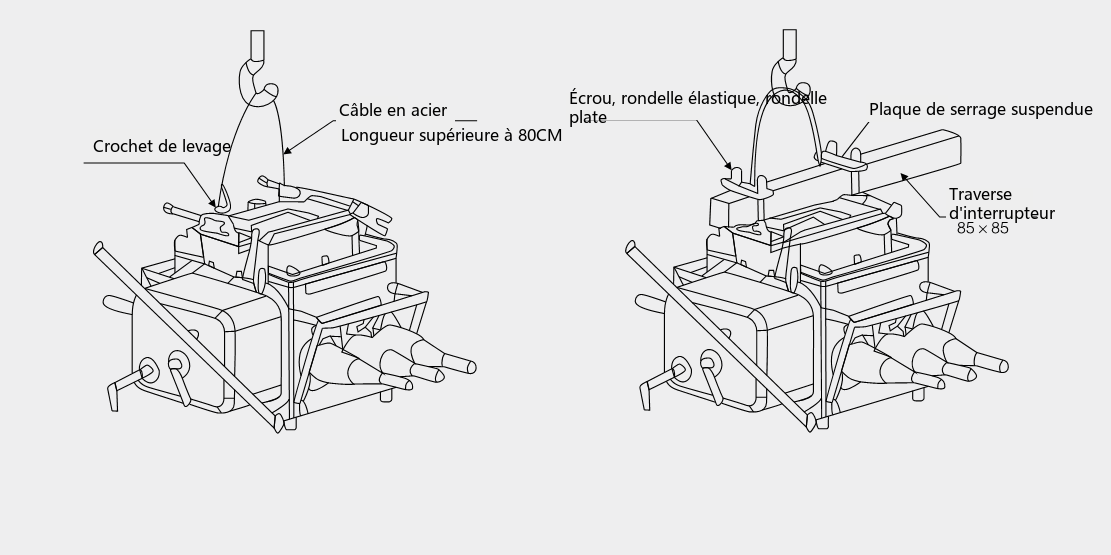

Encombrement et dimensions de montage

Paramètres techniques

Les principaux paramètres techniques de l'interrupteur-sectionneur à vide FZW28-12(FFK) sont indiqués dans le tableau ci-dessous. L'interrupteur-sectionneur FZW28-12 offre un courant nominal de 630 A, un courant nominal de courte durée admissible de 16 kA pendant 2 s et un courant nominal de crête admissible de 40 kA, avec une tension de tenue aux impulsions de foudre de 75 kV à la terre et 85 kV à travers l'intervalle d'isolement.
