Aperçu du produit
L'interrupteur-sectionneur haute tension d'intérieur FN7-12/630, de tension nominale 12 kV et de courant nominal 630 A, est adapté aux réseaux triphasés à courant alternatif de 50 Hz, 12 kV, pour la coupure du courant de charge et l'établissement du courant de court-circuit. Cet interrupteur-sectionneur est largement utilisé dans les entreprises industrielles et minières ainsi que dans les réseaux de distribution urbains et ruraux.
Caractéristiques du produit : ce produit est un interrupteur-sectionneur haute tension d'intérieur standard (sans fusible). Il peut couper le courant de fonctionnement normal et une partie du courant de surcharge, mais ne possède pas en lui-même de pouvoir de coupure de court-circuit et doit être utilisé conjointement avec des dispositifs de protection en amont. Il convient aux circuits des réseaux de distribution d'intérieur 12 kV nécessitant uniquement une exploitation en charge. L'interrupteur-sectionneur FN7-12/630 a un courant nominal de 630 A, un courant de courte durée admissible nominal de 20 kA (4 s) et un courant de crête admissible nominal de 50 kA. Sans fusible, l'interrupteur-sectionneur d'intérieur FN7-12/630 coupe le courant de charge normal, le courant de boucle fermée et le courant capacitif de câble dans les réseaux 12 kV.

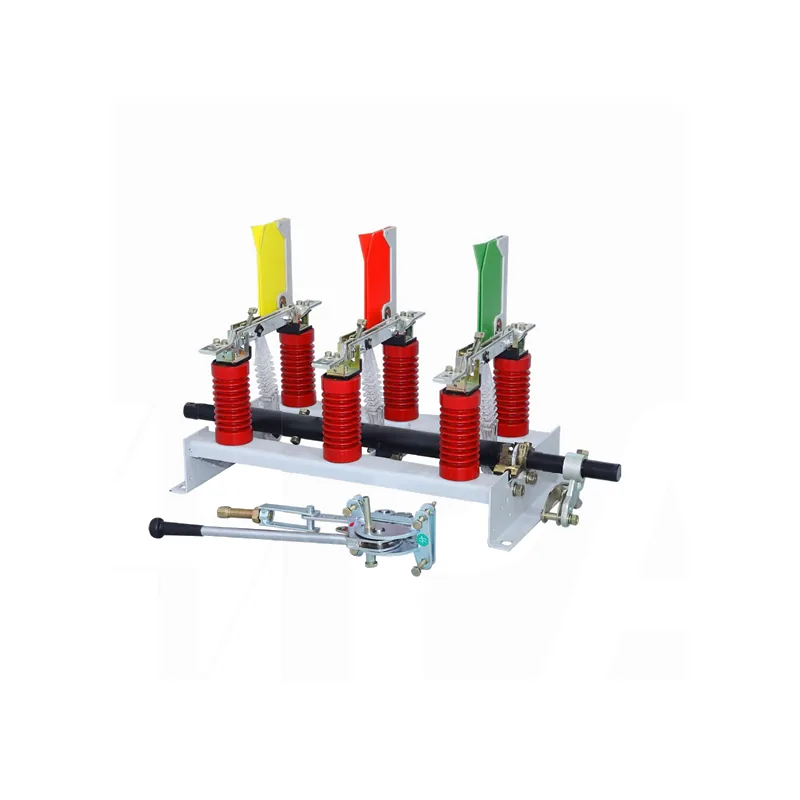

Images du produit
Désignation du type
Format du code de type : F N 7 12 D - X L / R A - F 630
| F | Interrupteur-sectionneur |
| N | D'intérieur |
| 7 | N° de série de conception |
| 12 | Tension nominale (kV) |
| D | Sectionneur de mise à la terre |
| X | Position du sectionneur de mise à la terre (extrémité d'arrivée : S ; extrémité de départ : X) |
| L | Dispositif de verrouillage (avec : L ; sans : vide) |
| R | Avec fusible |
| A | Fusible à percuteur (avec : A ; sans : vide) |
| F | Dispositif d'ouverture électrique (avec : F ; sans : vide) |
| 630 | Courant nominal (400, 630 A) |
Conditions normales de service
- Température de l'air ambiant : limite supérieure +40 °C, limite inférieure -10 °C pour les zones générales et -25 °C pour les zones de grand froid ;
- Altitude ne dépassant pas 1000 m ;
- Humidité relative : moyenne journalière ne dépassant pas 95 %, moyenne mensuelle ne dépassant pas 90 % ;
- L'air environnant ne doit pas être notablement pollué par des gaz corrosifs ou inflammables et de la vapeur d'eau ;
- Pas de vibrations violentes fréquentes.
Principaux paramètres techniques
| Élément | Paramètre (400 A) | Paramètre (630 A) |
|---|---|---|
| Tension nominale (kV) | 12 | 12 |
| Niveau d'isolation nominal, tenue à fréquence industrielle 50 Hz pendant 1 min (kV) | 42 entre phases/phase-terre ; 48 à travers la distance de sectionnement | 42 entre phases/phase-terre ; 48 à travers la distance de sectionnement |
| Tension de tenue aux chocs 1,2/5 μs (kV) | 75 entre phases/phase-terre ; 85 à travers la distance de sectionnement | 75 entre phases/phase-terre ; 85 à travers la distance de sectionnement |
| Courant nominal (A) | 400 | 630 |
| Courant de courte durée admissible nominal (kA, 4 s) | 12,5 | 20 |
| Pouvoir de fermeture de l'interrupteur-sectionneur et du sectionneur de mise à la terre (kA, crête) | 31,5 | 50 |
| Courant de crête admissible nominal (kA) | 31,5 | 50 |
Encombrement et dimensions de montage
