XGN66-12(Z) Armoire d'appareillage fermée fixe

Name: XGN66-12(Z) Armoire d'appareillage fermée fixe
Brand: Gaosuo
SKU: xgn66-12-z--armoire-d-appareillage-fermée-fixe

APERÇU DU PRODUIT

Armoire d'appareillage fermée fixe XGN66-12(Z), tension nominale 12kV, pour installations intérieures triphasées CA 50Hz de 10kV/11kV.

Marque:Gaosuo Electric Co., Ltd.

Origine:China

Matériau:Acier de qualité

Après-vente:Garantie 1 an

Inquire Now WhatsApp Inquiry Contact Us

Features

Présentation du produit

L'armoire d'appareillage fermée fixe XGN66-12 (ci-après dénommée l'armoire d'appareillage) est un nouveau produit complet d'appareillage électrique haute tension de notre société. Elle est conforme à la norme nationale GB3906 « Appareillage sous enveloppe métallique à courant alternatif de 3 à 35 kV », à la norme du Ministère de l'Énergie DLT404 « Conditions techniques de commande pour l'appareillage haute tension à courant alternatif d'intérieur », et répond également à la norme internationale IEC60298 « Exigences pour l'appareillage sous enveloppe métallique à courant alternatif pour tensions assignées supérieures à 1 kV et jusqu'à 52 kV ».

Intégrant une technologie professionnelle étrangère, le produit est de petit volume, représentant seulement 50 % du volume d'une armoire d'appareillage ordinaire ; le disjoncteur présente une fiabilité élevée et de bonnes performances, et le mécanisme de verrouillage « cinq anti » est fiable et simple. L'armoire d'appareillage est un équipement complet d'intérieur de 3,6, 7,2 et 12 kV en triphasé CA 50 Hz du type à jeu de barres simple sectionné, utilisé pour la réception et la distribution de l'énergie électrique. Elle contrôle, protège et surveille également le circuit ; elle peut être utilisée dans diverses centrales électriques, postes de transformation, entreprises industrielles et minières et bâtiments de grande hauteur, et peut également être combinée avec des postes de distribution en boucle dans les postes de commutation.

Désignation du type

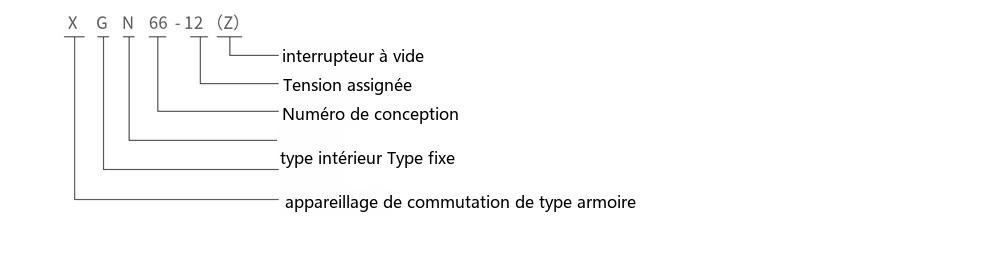

Schéma de désignation du type de l'armoire d'appareillage fermée fixe XGN66-12

Conditions de service

Altitude ne dépassant pas 1000 m.
Température ambiante : -25℃ à +40℃, moyenne sur 24 h ne dépassant pas +35℃.
Inclinaison horizontale ne dépassant pas 3 degrés.
Intensité sismique ne dépassant pas le degré 8.
Emplacements sans vibrations violentes, chocs ou risques d'explosion.

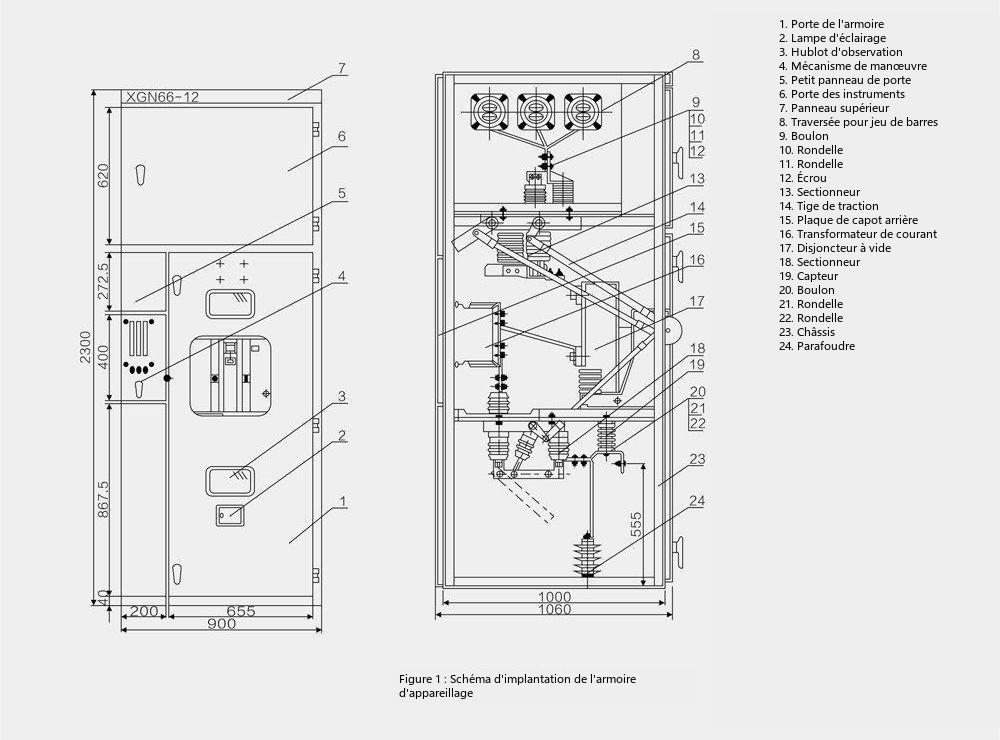

Caractéristiques structurelles

L'armoire est soudée à partir d'acier à cornières de haute qualité.
Le compartiment du disjoncteur est situé dans la partie médiane (inférieure) de l'armoire, ce qui facilite l'installation, la mise en service et la maintenance. Un disjoncteur VS1 est fourni en standard, avec un canal d'évacuation de pression pour garantir la sécurité des personnes.
Un sectionneur rotatif professionnel et fiable est adopté, permettant d'accéder en toute sécurité au compartiment du disjoncteur pour la maintenance pendant que le jeu de barres principal est sous tension.
Indice de protection de l'ensemble de l'armoire IP2X.
Un dispositif de verrouillage mécanique obligatoire, fiable et pleinement fonctionnel est fourni, répondant simplement et efficacement aux exigences « cinq anti ».
Elle dispose d'un système de mise à la terre fiable.
La porte est équipée d'un hublot d'observation permettant de voir clairement l'état de fonctionnement des composants à l'intérieur.
Le verrouillage du mécanisme adopte le mécanisme de verrouillage JSXGN utilisé dans les armoires XGN2-12, simple, fiable, pratique et commode.
Les câbles d'arrivée/départ se trouvent sous la partie avant de l'armoire, ce qui facilite le raccordement par l'utilisateur.

L'armoire d'appareillage fermée fixe XGN66-12 ne représente que 50 % du volume d'une armoire d'appareillage ordinaire, particulièrement adaptée aux sites de distribution à espace limité.

Principaux paramètres techniques du disjoncteur à vide

Principaux paramètres techniques de l'armoire d'appareillage et modèles des composants

N°	Désignation	Unité	Paramètres techniques
1	Tension nominale	kV	3,6, 7,2, 12
2	Tension de tenue à fréquence industrielle assignée	kV	vers la terre et entre phases : 42 ; sectionnement : 48
3	Tension de tenue aux chocs de foudre assignée	kV	vers la terre, entre phases : 75 ; sectionnement : 85
4	Fréquence assignée	Hz	50
5	Courant nominal	A	630, 1250
6	Pouvoir de coupure en court-circuit assigné (valeur efficace)	kA	20, 25, 31,5
7	Pouvoir de fermeture en court-circuit assigné (crête)	kA	50, 63, 80
8	Courant dynamique assigné (crête)	kA	50, 63, 80
9	Courant thermique assigné 4 s (valeur efficace)	kA	20, 25, 31,5
10	Indice de protection	-	IP2X
11	Dimensions hors tout (L × P × H)	mm	900×1000×23000
12	Poids	kg	environ 600

Principaux paramètres techniques du disjoncteur à vide QCE1-12

N°	Désignation	Unité	Paramètres techniques
1	Tension nominale	kV	12
2	Courant nominal	A	630 1250
3	Pouvoir de coupure en court-circuit assigné	kA	20, 25, 31,5
4	Pouvoir de fermeture en court-circuit assigné	kA	50, 63, 80
5	Courant de courte durée admissible assigné (4 s, valeur efficace)	kA	20, 25, 31,5
6	Courant de crête admissible assigné (crête)	kA	50, 63, 80
7	Endurance mécanique	manœuvres	10000
8	Nombre de manœuvres de coupure au pouvoir de coupure en court-circuit assigné	manœuvres	50
9	Séquence de manœuvres assignée	-	O-0,3s-CO-180s-CO
10	Distance de contact	mm	11±1
11	Course de sur-accostage des contacts	mm	4±0,5
12	Distance entre axes des phases	mm	210
13	Vitesse d'ouverture	m/s	1,2±0,2
14	Vitesse de fermeture	m/s	0,6±0,2
15	Temps d'ouverture	ms	≤ 60
16	Temps de fermeture	ms	≤ 75
17	Simultanéité d'ouverture triphasée	ms	≤ 2
18	Rebond à la fermeture	ms	≤ 2
19	Résistance du circuit	μΩ	≤ 45
20	Épaisseur d'usure cumulée admissible des contacts	mm	3

◇ Pour les paramètres techniques des autres composants électriques, se référer à leurs manuels d'utilisation respectifs.

◇ Les schémas avec un courant nominal de l'armoire d'appareillage supérieur à 1600 A seront traités en consultation avec notre société.

Installation

Se référer à la figure ci-dessous pour la fondation d'installation : le fer U de fondation dépasse de 1 à 3 mm au-dessus du sol, l'inégalité par mètre ne doit pas dépasser 1,5 mm, et celle sur toute la longueur ne doit pas dépasser 5 mm.

Placer l'armoire d'appareillage sur la fondation dans l'ordre et ajuster la position d'installation, puis la fixer avec des boulons M12 ou par soudage par points ; serrer les armoires entre elles avec des boulons M8.

Retirer la plaque de couverture arrière pour installer le jeu de barres principal et les câbles primaires ; les surfaces de contact des bornes doivent être nettoyées et enduites de vaseline neutre. Après l'installation, obturer les trous de passage des câbles primaires.

Connecter les barres de mise à la terre entre les armoires pour former un ensemble le long de la direction de disposition de l'armoire d'appareillage ; vérifier que la mise à la terre de service et la mise à la terre de protection sont complètes et que les circuits de mise à la terre sont continuellement conducteurs ; la résistance de mise à la terre de service ne doit pas dépasser 1000 μΩ et la résistance de mise à la terre de protection ne doit pas dépasser 4 Ω.

Installer les câbles secondaires : les câbles entrent par le bas avant de l'armoire, longent la paroi latérale pour pénétrer dans le compartiment basse tension et sont raccordés aux borniers ; ou ils sont introduits dans le compartiment basse tension depuis les petits jeux de barres secondaires sur le dessus de l'armoire ; obturer les trous de passage des câbles après l'installation.

Nettoyer la poussière et les débris à l'intérieur de l'armoire.

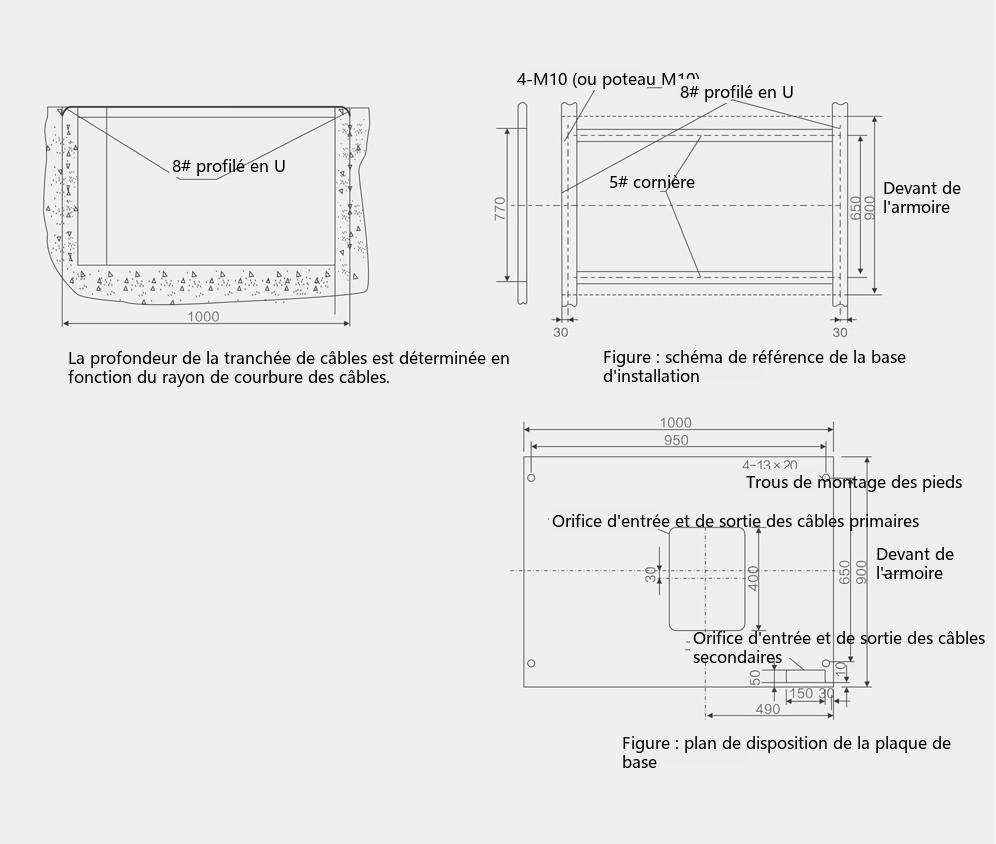

Schéma de référence de la fondation d'installation de l'armoire d'appareillage fermée fixe XGN66-12

Mise en service

Avant la mise en service, les vérifications et essais de mise en service suivants doivent être effectués :

Vérifier que les modèles et spécifications des composants électriques installés dans l'armoire sont conformes aux exigences de commande ; vérifier que les fixations ne sont pas desserrées ; vérifier que le câblage primaire et secondaire est correct ; manœuvrer le sectionneur, le sectionneur de mise à la terre, le disjoncteur et le verrouillage mécanique 3 à 5 fois, qui doivent être flexibles sans blocage et le verrouillage doit répondre aux exigences « cinq anti » ; puis appliquer de la graisse sur les pièces mécaniques mobiles.
Vérifier le niveau d'isolement et la résistance du circuit de l'armoire d'appareillage ainsi que les caractéristiques mécaniques du disjoncteur conformément à l'article 3 du présent manuel et au rapport d'essai d'usine ; les résultats des essais doivent être conformes ou proches du rapport d'essai d'usine.

Maintenance et révision

Les utilisateurs doivent entretenir et réviser l'armoire d'appareillage régulièrement, notamment :

Nettoyer la poussière dans toutes les parties, en particulier la poussière accumulée sur les surfaces des pièces isolantes ;
Vérifier les pièces mécaniques mobiles et ajouter de la graisse régulièrement pour maintenir leur action flexible et fiable ;
Entretenir le disjoncteur, le sectionneur, le sectionneur de mise à la terre et les autres composants conformément à leurs manuels respectifs ;
Vérifier si les pièces de contact électrique sont en bon état, s'il y a une surchauffe, et si le circuit de mise à la terre est conducteur ;
Vérifier régulièrement que les fixations sont serrées.

Les utilisateurs doivent généralement effectuer la réparation des pannes avec l'assistance du fabricant ; pour les ajustements mineurs et les petites pannes, les utilisateurs peuvent réparer eux-mêmes en se référant à ce manuel et aux manuels des composants principaux. Un entretien et une révision réguliers conformément aux réglementations peuvent prolonger efficacement la durée de vie de l'armoire d'appareillage fermée fixe XGN66-12.
