XGN15-12 Armoire d'appareillage à courant alternatif à enveloppe métallique fixe de type boîte

Présentation du produit

L'armoire d'appareillage à courant alternatif à enveloppe métallique de type unitaire pour poste de distribution en boucle XGN15-12 (ci-après dénommée le poste de distribution en boucle) est un nouveau produit électrique haute tension conçu et développé par nos soins après introduction d'une excellente technologie étrangère et selon les exigences de la rénovation des réseaux ruraux et urbains en Chine. Tous les indicateurs de performance techniques sont pleinement conformes à IEC62271-200:2003 et GB3906.

L'interrupteur principal, le mécanisme d'actionnement et les composants du poste de distribution en boucle adoptent des pièces d'origine ABB, ou l'appareillage SFL-12/24 produit par assemblage national de pièces importées ; des disjoncteurs SF6 ABB d'origine de type HAD/US ou des disjoncteurs à vide VD4-S peuvent également être équipés selon les besoins de l'utilisateur. Les modes d'actionnement sont manuels et motorisés.

L'armoire est rivetée après usinage par machines-outils à commande numérique, avec un indice de protection jusqu'à IP3X, un verrouillage mécanique fiable et des fonctions anti-erreur. Le produit présente un petit volume, un poids léger, un aspect élégant, une manipulation facile, une longue durée de vie, des paramètres élevés, aucune pollution et un faible entretien.

L'armoire d'appareillage à courant alternatif à enveloppe métallique de type unitaire pour poste de distribution en boucle XGN15-12 est adaptée aux réseaux électriques de 50 Hz, 12 kV pour la réception et la distribution de l'énergie électrique. L'interrupteur principal dans l'armoire est un interrupteur SF6.

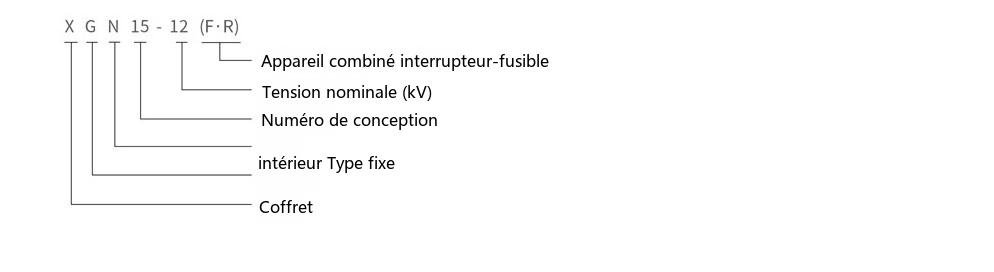

Désignation du type

Principaux paramètres techniques du disjoncteur à vide

Caractéristiques structurelles

Structure de l'armoire

• L'armoire du poste de distribution en boucle est rivetée à partir de tôle revêtue d'aluminium-zinc de 2 mm d'épaisseur (ou de tôle laminée à froid thermolaquée) ; deux orifices de décharge de pression sont prévus à l'arrière de l'armoire, l'un pour le compartiment des câbles et l'autre pour le compartiment de l'interrupteur-sectionneur / des jeux de barres. Cette structure peut protéger au maximum la sécurité des personnes et la fiabilité de l'équipement.

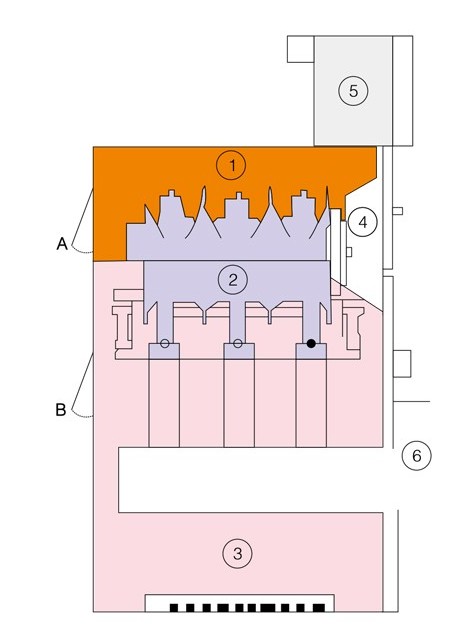

Compartiments

Compartiment des jeux de barres

Le compartiment des jeux de barres est situé au sommet de l'armoire et relie les armoires adjacentes.

Interrupteur-sectionneur

L'interrupteur-sectionneur est une unité indépendante remplie de gaz SF6 à l'intérieur.

Compartiment des câbles

Environ 75 % de l'espace est destiné à la connexion des câbles, aux fusibles, au sectionneur de mise à la terre et à l'installation des TC/TT.

Compartiment du mécanisme et verrouillages

Le compartiment contient le mécanisme d'actionnement et les verrouillages mécaniques ainsi que l'indication de position, les contacts auxiliaires, la bobine de déclenchement à shunt, l'indicateur de présence de tension et les verrouillages.

Boîte à relais

La boîte à relais est sur le dessus de l'armoire et est en option. Le compartiment est utilisé pour installer des dispositifs spéciaux tels que compteurs, relais et unités motrices.

Compartiment du disjoncteur

Un disjoncteur (SF6 ou à vide) peut être placé sous l'interrupteur-sectionneur.

Décharge de pression

Décharge de pression supérieure

Celle du haut libère la pression de gaz générée par les accidents d'arc internes dans les compartiments des jeux de barres et de l'interrupteur-sectionneur.

Décharge de pression inférieure

Celle du bas libère la pression de gaz générée par les accidents d'arc internes dans le compartiment des câbles.

Interrupteur-sectionneur SFL (origine ABB)

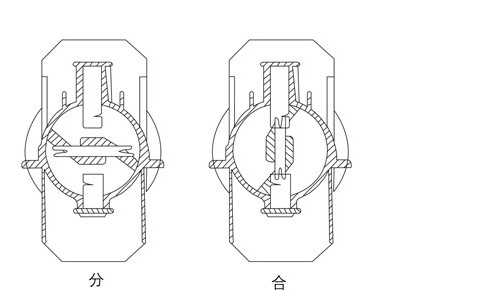

L'interrupteur-sectionneur SFL possède un double point de coupure et des contacts mobiles rotatifs, utilisant le gaz SF6 comme milieu d'extinction d'arc ; les contacts mobiles et fixes sont placés dans un boîtier en résine époxy moulée de structure renforcée. À la sortie de l'arbre d'actionnement se trouve un capuchon d'extrémité en plastique thermoformé transparent, à travers lequel l'état peut être observé.

Chaque interrupteur est scellé de façon permanente après avoir été rempli de gaz SF6 à 1,4 bar (SFL signifie « scellé de façon permanente ») ; des détecteurs à hélium peuvent vérifier les fuites de gaz.

L'interrupteur peut être installé verticalement ou horizontalement ; dans les armoires de type unitaire, l'installation typique est une cloison en acier entre le compartiment des câbles et le compartiment des jeux de barres avec installation horizontale.

Cette installation scelle le boîtier de l'interrupteur à l'intérieur de plaques d'acier mises à la terre et isole le jeu de barres des connecteurs de câbles pour répondre aux exigences de sécurité les plus strictes en matière d'exploitation et de maintenance.

Si un arc interne se produit, il existe un point faible structurel à l'arrière du boîtier qui éclatera, conduisant les gaz d'arc hors de l'interrupteur ; puis le volet de libération d'arc sur le dessus de l'armoire est éclaté, guidant le gaz de surpression hors de l'armoire. La conception bien étudiée de la décharge de pression permet à l'armoire d'appareillage à courant alternatif à enveloppe métallique de type unitaire pour poste de distribution en boucle XGN15-12 de protéger les opérateurs et les équipements adjacents même dans des conditions de défaut interne.

Traitement des arcs internes

Si un arc interne se produit, il existe un point faible structurel à l'arrière du boîtier qui éclatera, conduisant les gaz d'arc hors de l'interrupteur ; puis le volet de libération d'arc sur le dessus de l'armoire est éclaté, guidant le gaz de surpression hors de l'armoire.

Équipements en option

• Contacts auxiliaires 2 NF 2 NO + extension 2 NO 2 NF
• — Bobine de déclenchement à shunt pour SFL avec mécanisme A.
• Interrupteur avec mécanisme K : SFL12/17.5 IVDP575305RI, SFL24K IVDP575304RI
• Interrupteur avec mécanisme A : SFL12/17.5 IVDP575303RI, SFL24A IVDP575302RI

Disjoncteur à vide VD4-S (origine ABB)

Le disjoncteur à vide VD4-S est conçu spécialement pour les armoires de type unitaire ; son pouvoir de coupure est suffisant pour toutes les conditions, y compris la commutation normale d'équipements ou de réseaux de dérivation et la coupure de court-circuit dans des circonstances spéciales. Le disjoncteur à vide est particulièrement adapté aux réseaux à opérations fréquentes dans la plage de courant de travail. Le disjoncteur à vide VD4-S est équipé d'un mécanisme d'actionnement à ressort avec fonction de réenclenchement automatique (O-0,3s-CO-180s-CO), d'une action fiable et d'une longue durée de vie. L'ensemble du disjoncteur comprend trois ampoules à vide avec un cylindre isolé en résine à l'extérieur, en structure verticale.

L'extinction de l'arc résulte du déplacement forcé de l'arc par les rainures en spirale des contacts d'arc. Comme le vide statique minimal à l'intérieur du cylindre d'isolation de l'interrupteur est de 10-4 à 10-8 bar, une très haute rigidité diélectrique est obtenue même si l'écart entre les contacts de l'interrupteur est relativement faible. L'arc s'éteint au premier passage par zéro du courant de court-circuit.

En raison du faible écart entre contacts, de la conductivité élevée de la région du plasma de vapeur métallique à la chute de tension d'arc et de la courte durée d'arc, l'énergie de l'arc est extrêmement faible, ce qui est bénéfique pour prolonger la durée de vie des contacts et de l'ensemble de l'interrupteur.

Équipement standard

• Actionnement manuel
• Actionnement motorisé
• Contacts auxiliaires 2 NO 2 NF
• Déclenchement à shunt avec contacts de position
• Bobine de fermeture à shunt

Équipement en option

• Relais de surintensité S5 ou PR512
• Déclencheur à minimum de tension
• Bobine de verrouillage

Modèles de disjoncteur

• VD41206-20S
• VD41706
• VD42406

Disjoncteur SF6 HAD/US (origine ABB)

Le disjoncteur SF6 HAD/US est conçu spécialement pour les armoires de poste de distribution en boucle ; son pouvoir de coupure est suffisant pour toutes les conditions, y compris la commutation normale d'équipements ou de réseaux de dérivation et la coupure de court-circuit dans des circonstances spéciales. Le nouveau HAD possède un nouveau procédé de coupure SF6 et une structure simple ne nécessitant qu'une faible énergie d'actionnement ; un mécanisme d'actionnement à accumulation d'énergie aussi simple se caractérise par une longue durée de vie mécanique en service. Le disjoncteur avec mécanisme d'actionnement à ressort peut réaliser le réenclenchement automatique. La structure spéciale de la partie de coupure offre une assurance extraordinaire de durée de vie électrique prolongée. L'interrupteur est réalisé en structure de type poteau indépendant séparé, placé verticalement. L'interrupteur adopte le principe d'auto-soufflage d'arc, c'est-à-dire utilisant l'énergie de l'arc lui-même pour éteindre l'arc. Lorsque le disjoncteur s'ouvre, un arc est généré entre les contacts mobiles et fixes dans la chambre de coupure ; la température élevée et la forte ionisation font monter rapidement la pression du gaz SF6 dans la chambre de coupure, et avec l'accumulation de pression et la séparation progressive des contacts d'arc, le gaz est forcé à travers la buse vers l'extérieur de la chambre de coupure, rendant l'arc mince, refroidi et interrompu et empêchant le réamorçage. Par conséquent, les pièces mobiles de l'interrupteur nécessitent très peu d'énergie, ce qui renforce encore la fiabilité opérationnelle à long terme.

Données techniques SFL

Données techniques VD4-S

Cet interrupteur présente de nombreux avantages :

• Courte durée d'arc ; la rigidité diélectrique dans la chambre de coupure se rétablit rapidement.
• Sûr et fiable même dans les environnements les plus sévères.
• Capable de couper des courants inductifs et capacitifs de faible valeur.
• Mécanisme d'actionnement simple, ouverture/fermeture rapide, longue durée de vie mécanique.
• Usure réduite des contacts et de la chambre d'arc, c'est-à-dire durée de vie électrique prolongée.
• Nombreuses opérations autorisées avec très peu d'entretien.
• Structure légère, compacte et stable.

Équipement standard

• Actionnement motorisé
• Actionnement manuel
• Contacts auxiliaires (2 NO 2 NF)
• Déclenchement à shunt avec contacts de position
• Bobine de fermeture à shunt
• Contrôle de la pression de gaz des contacts de signal

Équipement en option - Relais de surintensité solide S5

• Relais de surintensité PR511 - PR512
• Déclencheur à minimum de tension
• Bobine de verrouillage
• HAD120625
• HAD120520
• HAD170620
• HAD170616

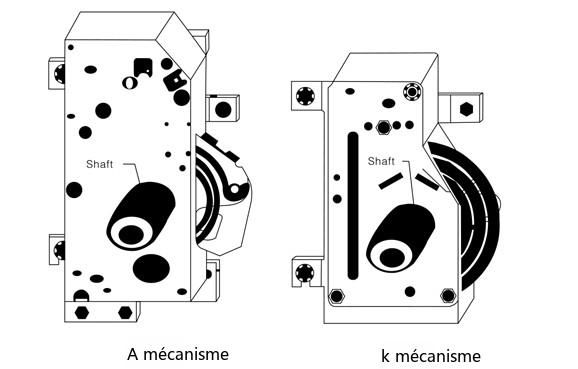

Mécanismes d'actionnement de type K et A (origine ABB)

Ce mécanisme est utilisé pour actionner les interrupteurs-sectionneurs et les interrupteurs-sectionneurs avec fusibles.

Mécanisme de type K

Le mécanisme de type K est un mécanisme à ressort unique pour la fermeture/ouverture de l'interrupteur-sectionneur ; la fermeture/ouverture est réalisée par l'énergie du ressort via le point mort. Un moteur peut être sélectionné pour le mécanisme de type K afin d'obtenir un actionnement motorisé.

Mécanisme de type A

Le mécanisme de type A est un mécanisme à double ressort, un ressort pour la fermeture et l'autre pour l'ouverture. Avant que l'interrupteur ne soit fermé par le ressort de fermeture, il doit être à l'état d'accumulation d'énergie ; après l'opération de fermeture, le ressort d'ouverture est automatiquement placé à l'état d'accumulation d'énergie. Le déclenchement peut alors être effectué manuellement, par une bobine de déclenchement à shunt ou par un percuteur de fusible.

Modèles de mécanisme

• Pour interrupteurs-sectionneurs
  • Mécanisme K 1VDP586042R1
• Pour interrupteurs-sectionneurs avec fusibles
  • Mécanisme A 1VDP575013R1

Équipement en option

• Actionnement motorisé sur le mécanisme K

Appareillage SFL-12/24

Les principaux composants de l'appareillage SFL12/24 sont des pièces d'origine importées. L'appareillage possède un double point de coupure, trois positions et des contacts mobiles rotatifs, utilisant le gaz SF6 comme milieu d'extinction d'arc ; les contacts mobiles sont placés dans un boîtier en résine époxy moulée de structure renforcée.

Chaque interrupteur est scellé de façon permanente après avoir été rempli de gaz SF6 à 0,4 bar ; des détecteurs à hélium peuvent vérifier les fuites de gaz. L'interrupteur peut être installé verticalement ou horizontalement ; dans le poste de distribution en boucle, l'installation typique est une plaque d'acier entre le compartiment des câbles et le compartiment des jeux de barres avec installation horizontale, ce qui isole le jeu de barres des connecteurs de câbles pour répondre aux exigences de sécurité les plus strictes en matière d'exploitation et de maintenance. Si un arc interne se produit, il existe un point faible structurel à l'arrière du boîtier qui éclatera ; puis le volet de libération d'arc sur le dessus de l'armoire s'ouvre et guide le flux de surpression hors de l'armoire. Équipement en option — contacts auxiliaires 2 NF 2 NO + extension 2 NO 2 NF — bobine de déclenchement à shunt pour SFL avec mécanisme A.

Mécanisme d'actionnement

Mécanisme à double fonction : type K - fonction interrupteur

Opérations indépendantes de fermeture/ouverture par levier d'actionnement ou moteur.

Contacts auxiliaires : —— interrupteur (20+2C)/interrupteur (20+3C) et sectionneur de mise à la terre (10+1C)

Fonction sectionneur de mise à la terre

Opérations indépendantes de fermeture/ouverture par levier d'actionnement ; l'énergie d'actionnement est fournie par un ressort comprimé qui, lorsqu'il est libéré, ferme ou ouvre rapidement les contacts.

Indication mécanique : —— indicateur mécanique lorsque le fusible de l'ensemble fond / option moteur / AC 220 V/DC 220 V

Mécanisme d'actionnement à double fonction : type A - fonction interrupteur

Opérations indépendantes de fermeture/ouverture par levier d'actionnement ou moteur ; l'énergie d'actionnement est fournie par un ressort comprimé qui, lorsqu'il est libéré, ferme les contacts. Opérations indépendantes d'ouverture/fermeture par bouton (O) ou unité de déclenchement.

Fonction sectionneur de mise à la terre

Opérations indépendantes de fermeture/ouverture par levier d'actionnement ; l'énergie d'actionnement est fournie par un ressort comprimé qui, lorsqu'il est libéré, ferme ou ouvre rapidement les contacts.

Contacts auxiliaires : —— interrupteur (20+2C) et sectionneur de mise à la terre (10+1C)/interrupteur avec option moteur (1C) et sectionneur de mise à la terre /(10+1C) / fusible fondu (1C)/indication mécanique / déclenchement / déclenchement à shunt / minimum de tension / option moteur

Verrouillages

L'armoire dispose des verrouillages suivants :

1. Lorsque l'interrupteur-sectionneur est en position fermée, l'actionnement du sectionneur de mise à la terre est verrouillé ;
2. Lorsque le sectionneur de mise à la terre est en position fermée, l'actionnement de l'interrupteur-sectionneur est verrouillé ;
3. Ce n'est que lorsque le sectionneur de mise à la terre est fermé que la porte avant du poste de distribution en boucle peut être ouverte ; dans les autres cas, la porte avant est verrouillée.

Fonctionnement

Pour l'armoire avec interrupteur-sectionneur, actionner à l'avant de l'armoire avec une poignée d'actionnement spéciale ; l'avant du mécanisme d'actionnement comporte deux orifices d'actionnement, celui du haut pour le sectionneur de mise à la terre et celui du bas pour l'interrupteur-sectionneur. Pendant l'actionnement, la rotation de la poignée dans le sens horaire ferme l'interrupteur et dans le sens antihoraire l'ouvre. Des dispositifs motorisés d'ouverture/fermeture peuvent également être ajoutés pour un actionnement à distance. (Remarque : parfois l'interrupteur-sectionneur n'a pas de sectionneur de mise à la terre, et l'orifice d'actionnement du sectionneur de mise à la terre sert au déverrouillage de la porte de l'armoire.)

Pour l'armoire avec appareil de combinaison, sauf que l'interrupteur-sectionneur est ouvert par un bouton d'ouverture manuel, les autres sont identiques à la séquence d'actionnement ci-dessus. L'armoire de l'appareil de combinaison dispose d'un sectionneur de mise à la terre inférieur supplémentaire lié au sectionneur de mise à la terre supérieur pour s'ouvrir et se fermer simultanément, libérant le faible courant résiduel sur le porte-fusible inférieur lors de la fermeture, afin d'améliorer la sécurité lors du remplacement des fusibles.

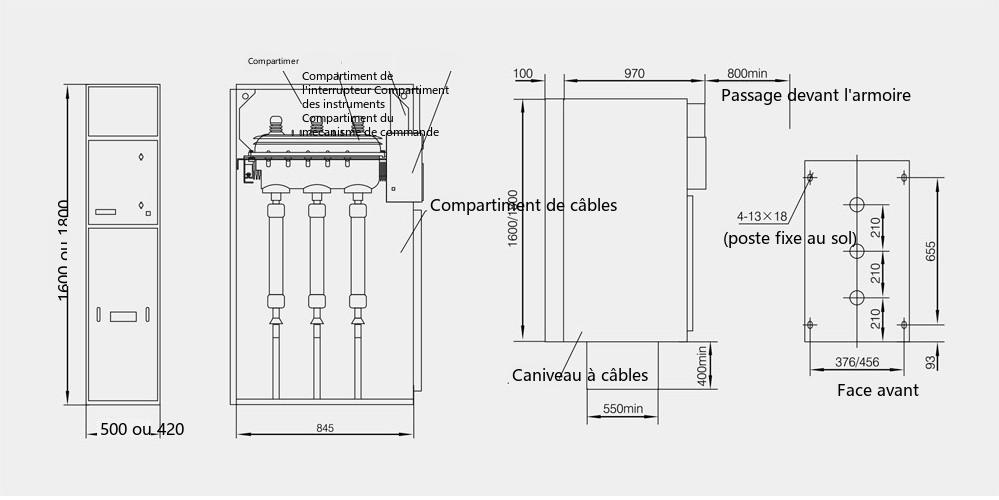

Dimensions hors tout

La conception du verrouillage et de l'actionnement de l'armoire d'appareillage à courant alternatif à enveloppe métallique de type unitaire pour poste de distribution en boucle XGN15-12 empêche les erreurs de manœuvre et facilite la maintenance quotidienne par le personnel d'exploitation.

Paramètres techniques

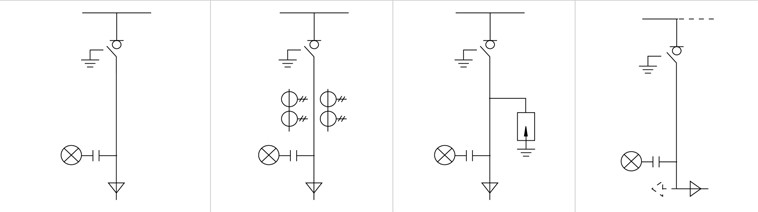

Illustrations des schémas techniques

N° de schéma	01	01-1	01-2	01-3
Schéma du circuit primaire
Application	Arrivée/départ	Arrivée/départ	Arrivée/départ	Arrivée/départ (droite ou gauche)
Interrupteur-sectionneur FLN36-12D	1	1	1	1
Fusible	1	1	1	1
Transformateur de courant LZZJ-12	-	1～3	-	-
Dispositif d'affichage de présence de tension HT DXN6-T	1	1	1	1
Parafoudre HY5WZ ou HY5WS	-	-	3	-
L × P × H (mm)	420/500x845x1600/1800

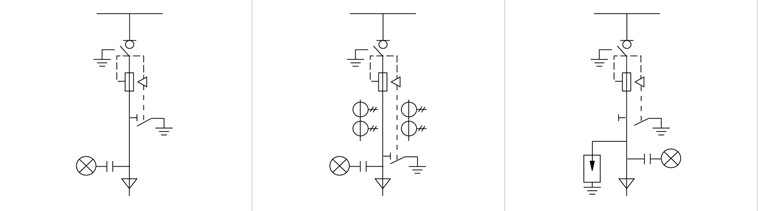

N° de schéma	02	02-1	02-2
Schéma du circuit primaire
Application	Protection de transformateur	Protection de transformateur	Protection de transformateur
Appareil de combinaison FLN36-12D	1	1	1
Fusible	S □ LAJ	S □ LAJ	S □ LAJ
Transformateur de courant LZZJ-12	-	1～3	-
Dispositif d'affichage de présence de tension HT DXN6-T	1	1	1
Parafoudre	-	-	HY5WZ
Sectionneur de mise à la terre	1	1	1
L × P × H (mm)	500x845x1600/1800	500x845x1600/1800	500x845x1600/1800
